LCD PHILIPS zdroj 715G4738 poradí někdo?

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 09 dub 2023, 13:08

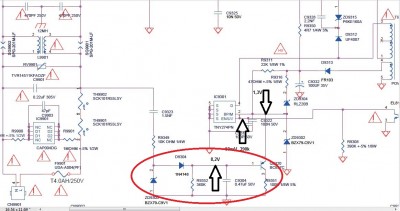

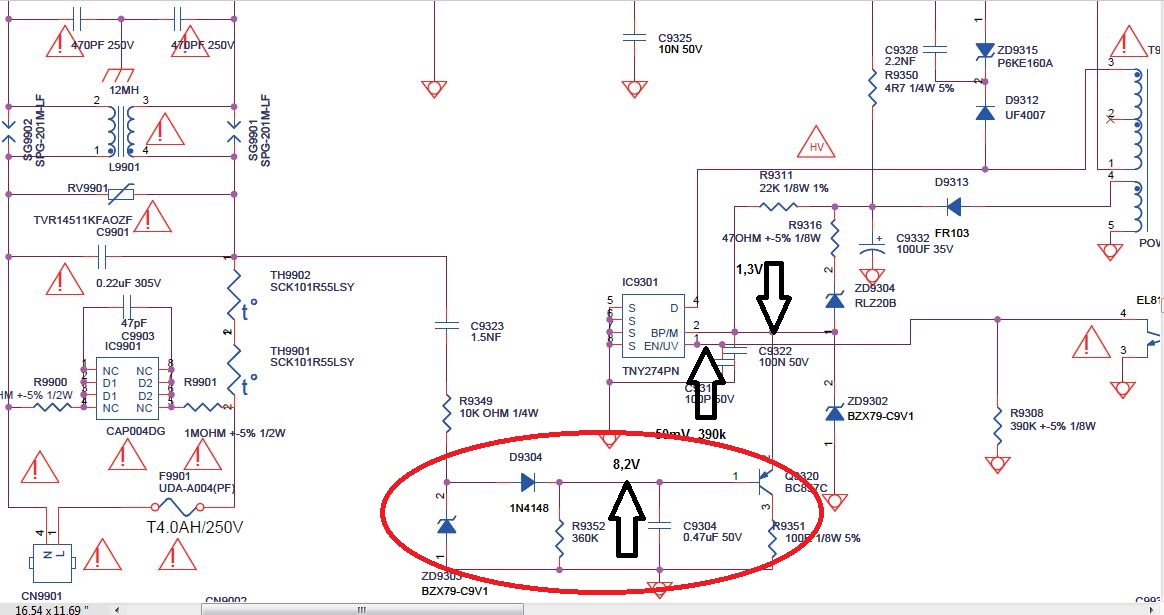

Mám rozdělaný TV PHILIPS se zdrojem kde je zablokovaný obvod TNY. Na obrázku jsou naměřená napětí, kde je 50mV by mělo být 5V, kde je 1,3V by mělo být kolem 9V (po zapnutí tam krátce napětí naběhne a hned spadne). Nějak mi není jasná funkce obvodu v červeném kolečku, poradí mi někdo jakou má ten obvod funkci? A co je vlastně blbě že to nechodí?? TNY je vyměněný.

p32 · #2 Příspěvek od **p32** » 09 dub 2023, 13:30

V bodě 1, kde by mělo být těch 5V, tak je toto přiváděné na R9308, ale uzemněno přes ten spínací člen optočlenu (EL81xxx).

#3 Příspěvek od **jezevec** » 09 dub 2023, 13:42

Ten zakroužkovaný obvod slouží k okamžitému vypnutí zdroje při výpadku sítě.
vypadá to, že vada bude na sekundáru. Zkontroluj i optočlen.

jardafiala · #4 Příspěvek od **jardafiala** » 09 dub 2023, 13:49

Na sekundáru je 0V (jak jsem psal TNY je zablokován), optočlen tedy nemá co zavírat. Odpojen vývod č 4 optočlenu, bez výsledku. Osciloskop (TNY je zablokován jak zmíněno) neukáže nikde nic. Pokud by byla vada v sekundáru tak by aspoň něco osciloskop ukázal. Zkusil jsem různé a po odpojení R9350 se zdroj rozběhne, za odporem je tranzistor a brouk SSC9512S-TL, uvidím co naměřím dál.
DOPLNĚNO zdá se že brouk zdechnul, dal jsem ho na zdroj s proudovým omezením od 90mA a nastavením na 15V, při pomalém zvyšování omezení proudu bral při 8V 200mA a topil, dál nemá smysl ho zkoušet....
