Sháním schéma el. slavíka z AR

Zpráva

#1 Příspěvek od **forbidden** » 30 čer 2023, 21:00

Nevzpomene si někdo v jakým čísle byl "elektronický slavík"? Názvem si nejsem jistej, ale bylo to čistě tranzistorový, trimrem šel měnit zvuk. Bylo to takový cvrlikání, nebo podobně. Byla k tomu i DPS a mohlo to být tak v osmdesátých, nebo začátkem devadesátých. V databázi u Jirky jsem to nenašel.
Dík.

#2 Příspěvek od **EKKAR** » 30 čer 2023, 21:18

Bude to starší, ty "osmdesátky" jsou nejpozdější období, kdy bych tipoval že to vyšlo, spíš bych to dával do "sedmdesátek".

DKL · #3 Příspěvek od **DKL** » 30 čer 2023, 21:21

Není to Ptačí zpěv? ARA 4/ 1989.

#4 Příspěvek od **EKKAR** » 30 čer 2023, 22:00

Nekecá, str. 148 a 149, 5x PNP a 3x NPN plus telefonní sluchátko, napájení 9V, podle textu stačí destičkovka, klidovej odběr v řádu µA ...

#5 Příspěvek od **forbidden** » 30 čer 2023, 22:08

To je ono, děkuji.

Jen jsem si popletl ten trimr, ale asi jsem ho tam dobastlil.

#6 Příspěvek od **EKKAR** » 30 kvě 2025, 15:53

Mám jenom takový malý doplnění k tomu "Ptačímu zpěvu" - posílal jsem ten plánek někomu a zjistitli jsme, že ve schématu v čísle 4/89 je chyba, není nakreslenej propoj mezi emitorem T7 a kladným vývodem C7, na originální uveřejněný desce ale propoj je. Kdyby si někdo kreslil vlastní desku jen podle schématu, nebude mu to pak fungovat právě kvůli tomu chybějícímu propojení.

patrikvarga · #7 Příspěvek od **patrikvarga** » 31 kvě 2025, 05:07

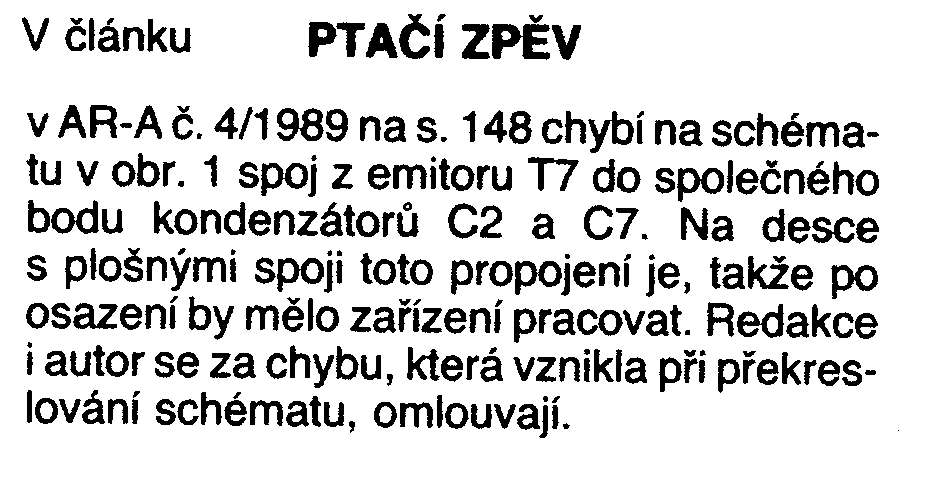

Píšu to aj v AR7/89.

#8 Příspěvek od **EKKAR** » 31 kvě 2025, 14:31

Jo, já věděl, že k tomu někde v pozdějším čísle vyšla oprava - akorát se mi ji už nechtělo hledat ...

#9 Příspěvek od **hafca** » 31 kvě 2025, 16:05

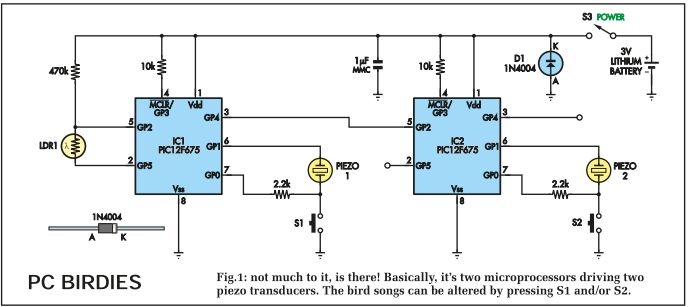

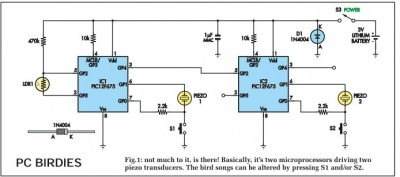

Kdysi vyšlo něco podobného v Everyday Practical Electronics 8/2014. Jenže to už bylo trochu modernější, ale i podle mého lepší. Umí i reagovat na světlo. Měl jsem to postavené a návštěvy se divily, kde mám klec.

#10 Příspěvek od **forbidden** » 31 kvě 2025, 19:37

Dva mcu na takovou blbinu?

#11 Příspěvek od **EKKAR** » 31 kvě 2025, 20:05

Jo, to je přesně význam tvrzení "jít s kanónem na vrabce". Tady dokonce s dvojitým ...

sis2 · #12 Příspěvek od **sis2** » 01 čer 2025, 11:36

Víc mcu, víc ptáků...

#13 Příspěvek od **forbidden** » 10 srp 2025, 22:40

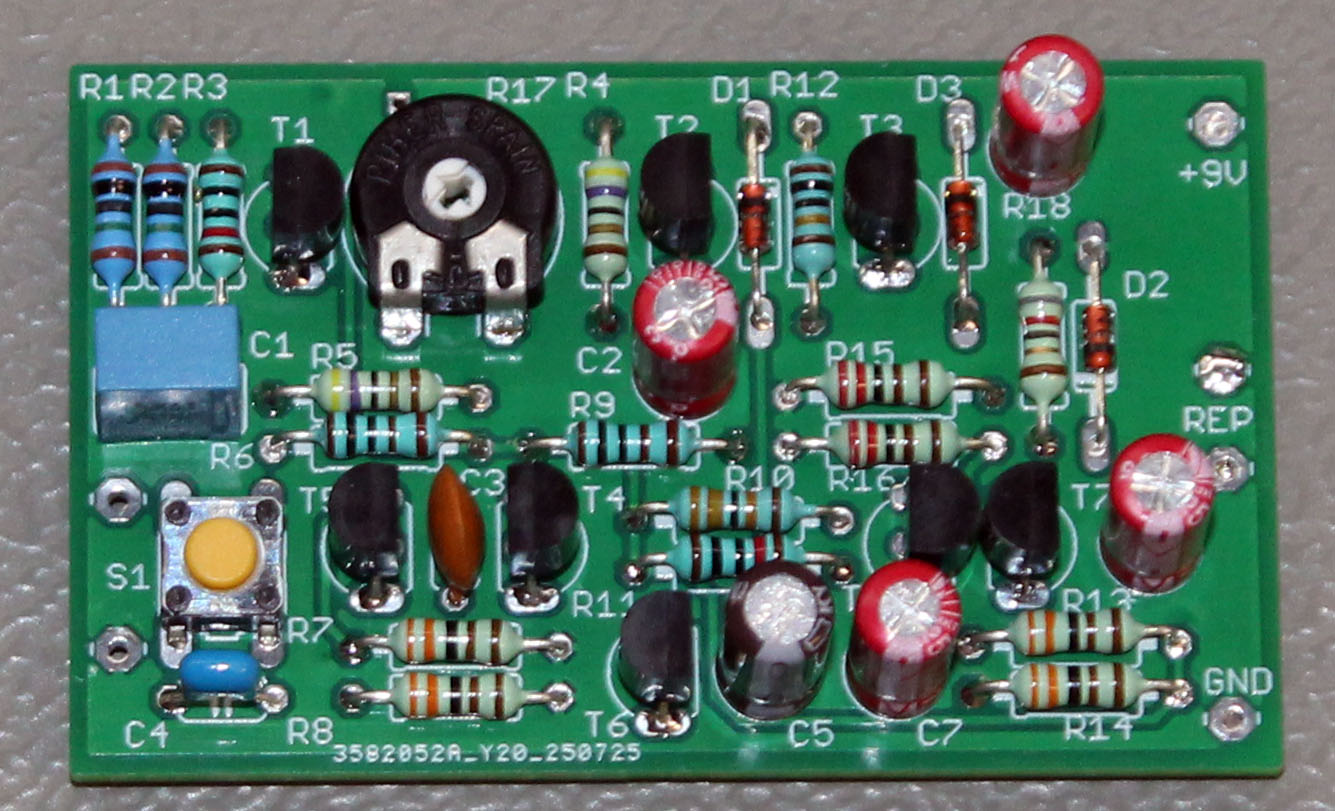

Kdyby si to náhodou někdo chtěl postavit, mám k tomu DPS, trochu menší, jak byly v originále.
Taková blbina, ale děcka se na tom třeba můžou učit osazovat a pájet.

Mahoney · #14 Příspěvek od **Mahoney** » 11 srp 2025, 08:38

hafca píše:Kdysi vyšlo něco podobného v Everyday Practical Electronics 8/2014…

Je k tomu někde program?

#15 Příspěvek od **hafca** » 11 srp 2025, 08:43

Mám to někde komplet, snad i s malou DPS.
