K cemu je tato civka?

Zpráva

eleferner · #1 Příspěvek od **eleferner** » 03 črc 2023, 18:40

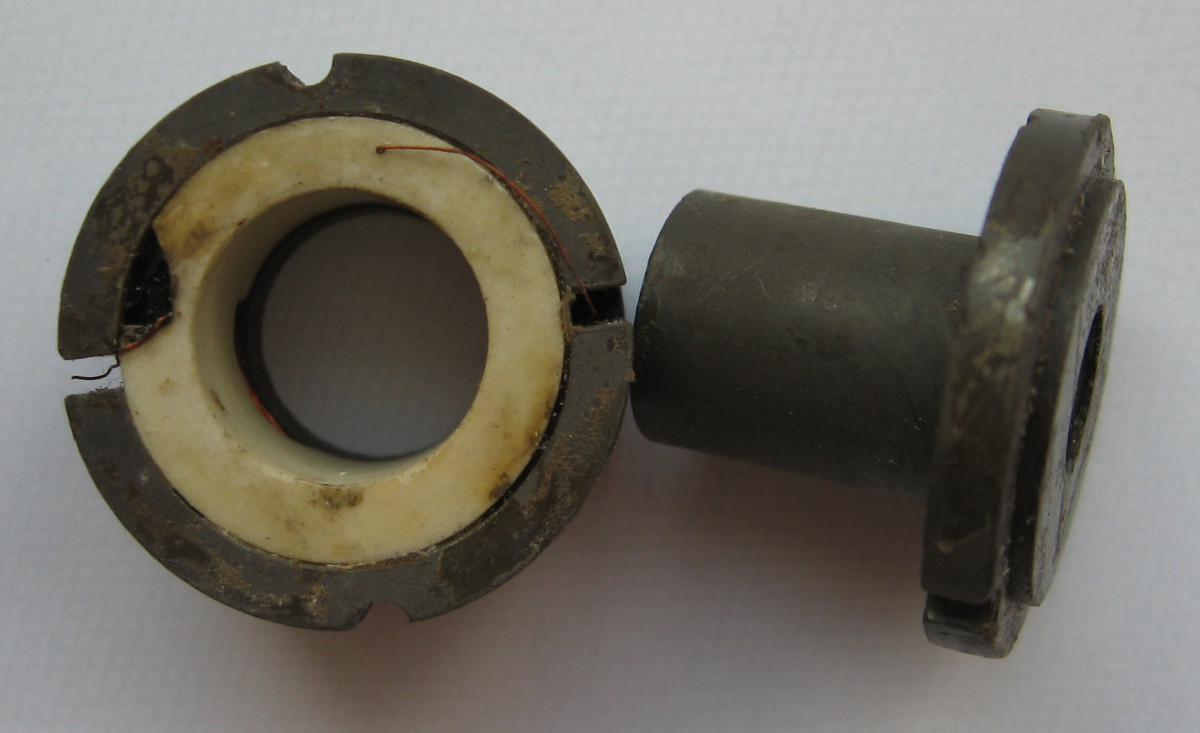

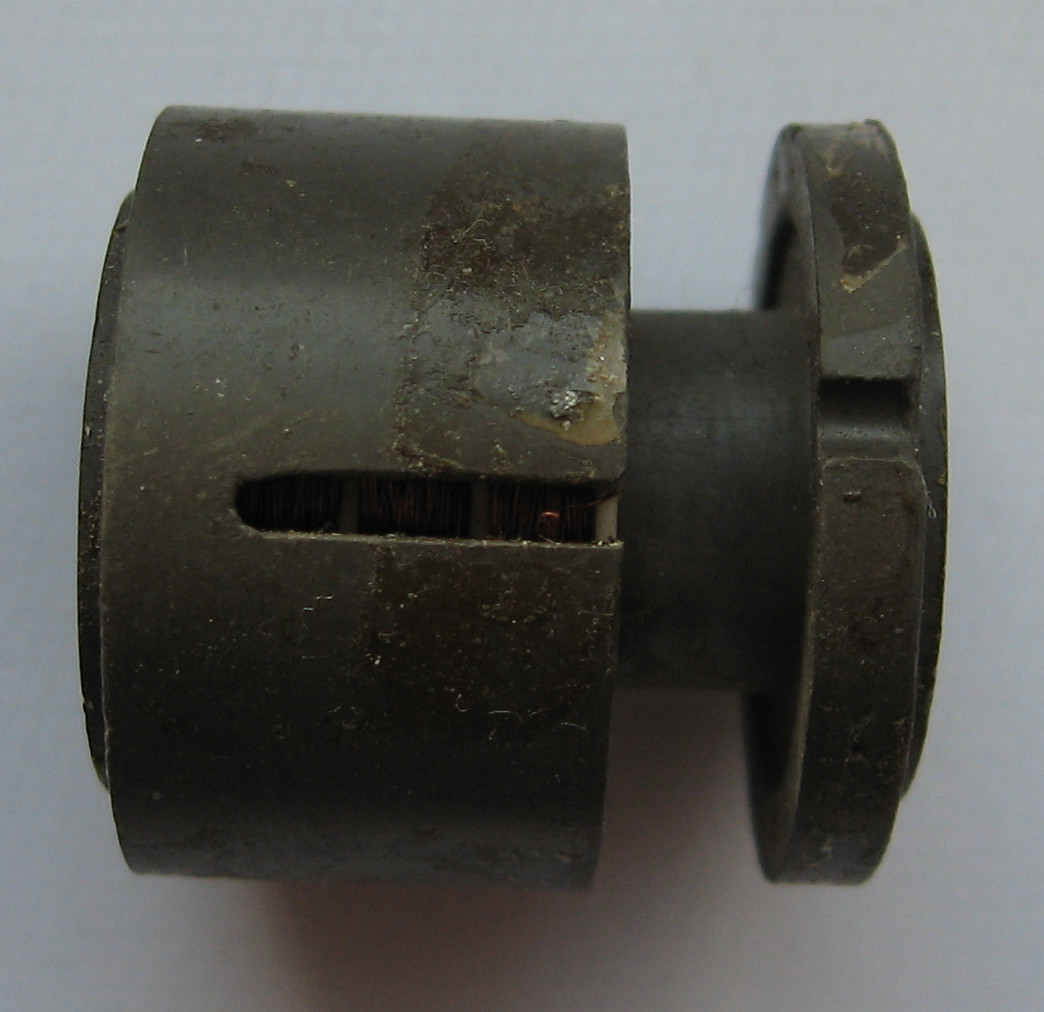

V haraburdi jsem nasel tuto civku s neobvyklym feritovym jadrem. V mensim zasuvnem kusu navic v ose zavit, ve kterem je feritovy ladici cervik. K cemu to slouzilo?

serviceman · #2 Příspěvek od **serviceman** » 03 črc 2023, 18:48

K čemukoliv, podle materiálu třeba v pásmu desítek a stovek kHz. Filtry apod.

#3 Příspěvek od **ok1hga** » 03 črc 2023, 18:48

jaké jsou rozměry ? z té fotky se to špatně odhaduje . . .
. . . jinak to nejspíš bude obyčejný ferritový "hrníček"
podle indukčnosti to může být cokoliv, mf, vf, indukčnost do nějakého filtru
a pokud to má uprostřed červík, má to jemné doladění . . .

eleferner · #4 Příspěvek od **eleferner** » 03 črc 2023, 18:56

Prumer 23 mm, celkova vyska 18 mm. Ptam se proto, ze takovyto typ jadra jsem nikdy predtim nevidel, ani v RVHP ani v Zapadni technice.

Crifodo · #5 Příspěvek od **Crifodo** » 03 črc 2023, 20:16

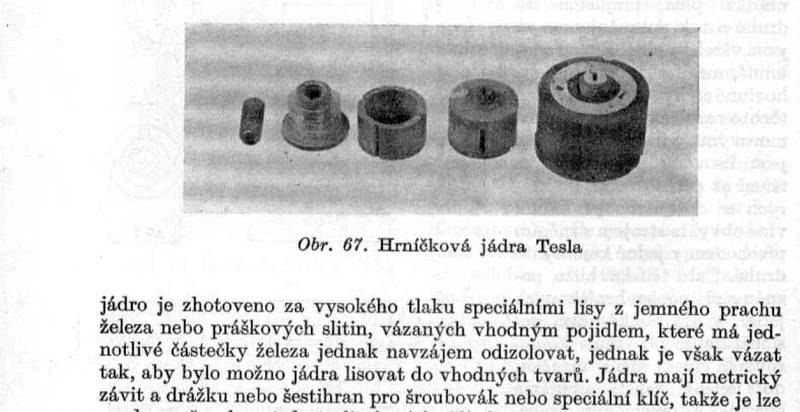

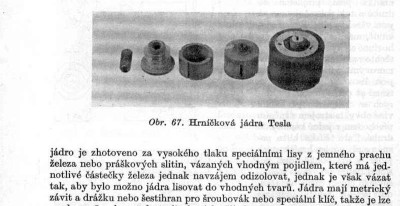

Stará hrníčková jádra Tesla NT-N. Uvádí je třeba Donát v Příručce pro konstruktéry, 1961

xy1 · #6 Příspěvek od **xy1** » 03 črc 2023, 20:17

Takhle vypadala železová (ferrocartová) hrncová jádra, vyráběla se ve velikostech 14x12, 23x18 a 36x27. Zastaralé a neperspektivní byly už někdy v polovině 60. let.

BOBOBO · #7 Příspěvek od **BOBOBO** » 03 črc 2023, 20:36

Neperspektivní jsem já . Tehdá se i pracně shánělo . Co si pamatuji , tak to bylo mechanicky i tepelně velmi neodolné . Naopak v těch novějších musíš mít specdržák pro jádro , zde bylo konstrukčně součástí .

eleferner · #8 Příspěvek od **eleferner** » 03 črc 2023, 20:38

Diky za info, to je starsi, nez jsem cekal. Ten material skutecne vypada jinak nez "normalni" moderni ferit, je svetlejsi a vice do seda.

robos · #9 Příspěvek od **robos** » 03 črc 2023, 21:18

Áno, je to zrejme železové jadro, aké sa používalo pred vynálezom feritov.

Ale chcel som pridať jednu poznámku - nevyhadzuj ho

Celeron · #10 Příspěvek od **Celeron** » 03 črc 2023, 23:47

Nedělalo se to taky z nějakýho sajrajtu, kterej šel tavit trafopájkou? Z podobnýho matroše byly i ladící jadýrka cívek, třeba v TV 4001A, těm tělískům cívek se říkalo "botičky". Jadýrkům stačilo blbě nasadit šroubovák a místo drážky byl důlek. Pak stačilo rozpálit šroubovák a vytavit si novou drážku. :wink:

eleferner · #11 Příspěvek od **eleferner** » 04 črc 2023, 00:06

Pokud tu civku nekdo chcete, tak napsite SZ. Mam jednu komplet z fotky a pak 2 "spodni" hrnicky a 1 "horni" hribek, ale bez doladovaciho cerviku. Pristi tyden se dostanu ze zbytku te vetese, tak se podivam, jestli tam toho neni vic.

robos · #12 Příspěvek od **robos** » 04 črc 2023, 07:25

Najlepšie bude, keď sem dáš fotku celej tej veteše, ak je to elektroveteš

JirkaZ · #13 Příspěvek od **JirkaZ** » 04 črc 2023, 12:26

Celeron píše:Nedělalo se to taky z nějakýho sajrajtu, kterej šel tavit trafopájkou? Z podobnýho matroše byly i ladící jadýrka cívek, třeba v TV 4001A, těm tělískům cívek se říkalo "botičky". Jadýrkům stačilo blbě nasadit šroubovák a místo drážky byl důlek....

Ano, tehdy tzv. ferokart (taky ferolit, sirufer atd.).

Dnes používaný vynikající železoprach je principiálně totéž, liší se ale kvalitou, druhem a poměrem feromagnetika a pojiva.

sis2 · #14 Příspěvek od **sis2** » 04 črc 2023, 12:55

Kdybys v té elektroveteši našel hrníčky uvedeného typu o Ø 14mm, tak bych měl o pár kousků zájem. Je to ferokart, pro použití v pásmu jednotky kHz až MHz, malá teplotní závislost, slušná přeladitelnost. Naposled jsem je použil v přijímači DCF77.

xy1 · #15 Příspěvek od **xy1** » 04 črc 2023, 22:02

Ferrocartové hrníčky Ø14x12 bych sice ne ve veteši (ale zase tak moc daleko to k ní nemá) měl. Nejsou k nim ale kostřičky ani dolaďovací jádra. Chceš-li je, jsou Tvoje. Když tak pošli SZ.
