Prosba o identifikaci součástky

Zpráva

Lavac79 · #1 Příspěvek od **Lavac79** » 27 črc 2023, 06:38

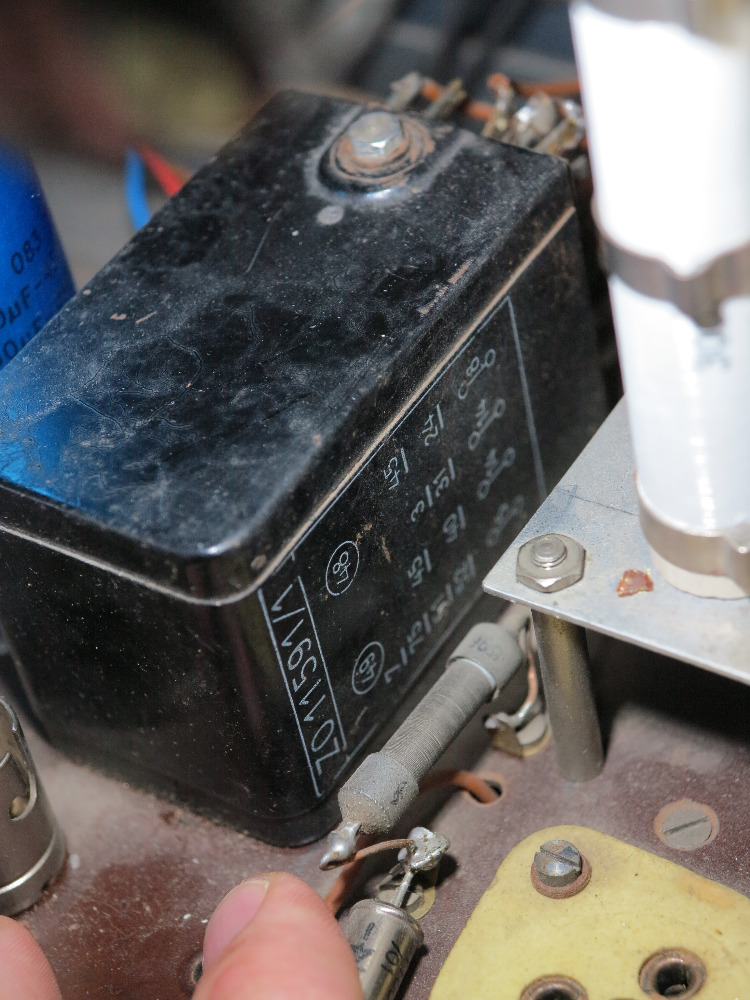

Nevíte někdo co je to za zařízení? Rok cca 1950.

#2 Příspěvek od **EKKAR** » 27 črc 2023, 07:57

Vyfoť to ještě jednou tak, aby bylo vidět celý zařízení - a dej sem info o značce, typu a dalších údajích z výrobkovýho štítku. Taky si všímej k čemu dalšímu a kolika vývodama je to připojený - a popiš to sem nebo zas vyfoť. Já bych si tipnul vibrační měnič pro získání vyššího anodovýho napětí při napájení z baterí, ale to je jen rána do tmy ...

#3 Příspěvek od **Sendyx** » 27 črc 2023, 09:36

Co tak se pod ten kryt podívat? V takové podobné krabici jsem viděl kdeco, od pouhé svorkovnice, mnohavinuťový transformátor až po poměrové relé.

Lavac79 · #4 Příspěvek od **Lavac79** » 29 črc 2023, 19:09

Ahoj, děkuji za užitečné informace.... Ten přístroj je měřič elektronek... Má pro mě zatím neznámou funkci "oscilátoru" Ua a Ug1, takže je to elektromechanický vibrátor. Podle zadních kontaktů jsou tam relátka a elektromagnety. Nevíte na co se při měření elektronek oscilovalo Ua a Ug1?

ferdislav · #5 Příspěvek od **ferdislav** » 29 črc 2023, 20:52

Jaký měřič, typ, číslo, vyrobce?

#6 Příspěvek od **EKKAR** » 29 črc 2023, 21:33

Lavac79 píše:Ahoj, děkuji za užitečné informace.... Ten přístroj je měřič elektronek... Má pro mě zatím neznámou funkci "oscilátoru" Ua a Ug1, takže je to elektromechanický vibrátor. Podle zadních kontaktů jsou tam relátka a elektromagnety. Nevíte na co se při měření elektronek oscilovalo Ua a Ug1?

Tam se nic neoscilovalo. Tam byl prostě elektromagnet s rozpínacím kontaktem, kterej po připojení k napájení začal bzučet = elektromagnet přitáhnul kotvičku, ta rozepnula kontakty, který přerušily proud do cívky elmagnetu, ten ztratil sílu, "pustil" kotvičku a pružností konstrukce případně přídavný pružiny se kontakty zase spojily. Elmagnet zase "dostal sílu" a přitáhnul kotvičku, kontakty se zas rozpojily atd adt dokola, cyklus se opakoval. Frekvenci určovaly převážně mechanický parametry jako hmotnost kmitajících součástí a tím i jejich setrvačnost a z dalších třeba pružnost. Celýmu tomu bzučení se říká Wagnerovo kladívko a jednou z jeho verzí je třeba Ruhmkorffův induktor - protože v každý cífce se při vypnutí indukuje podle Lenzova zákona napěťová špička, která jde transformovat a do případnýho dalšího namotanýho vinutí se indukuje napětí podle poměru počtu závitů. Jde tak z malýho napětí klidně i jen několika voltů získat napětí mnohonásobně vyšší, potřebný v elektronkovejch zařízeních pro anodový obvody. Tolik odpověď na tvý otázky k čemu takový elektromagnety můžou bejt platný ...

Lavac79 · #7 Příspěvek od **Lavac79** » 30 črc 2023, 20:19

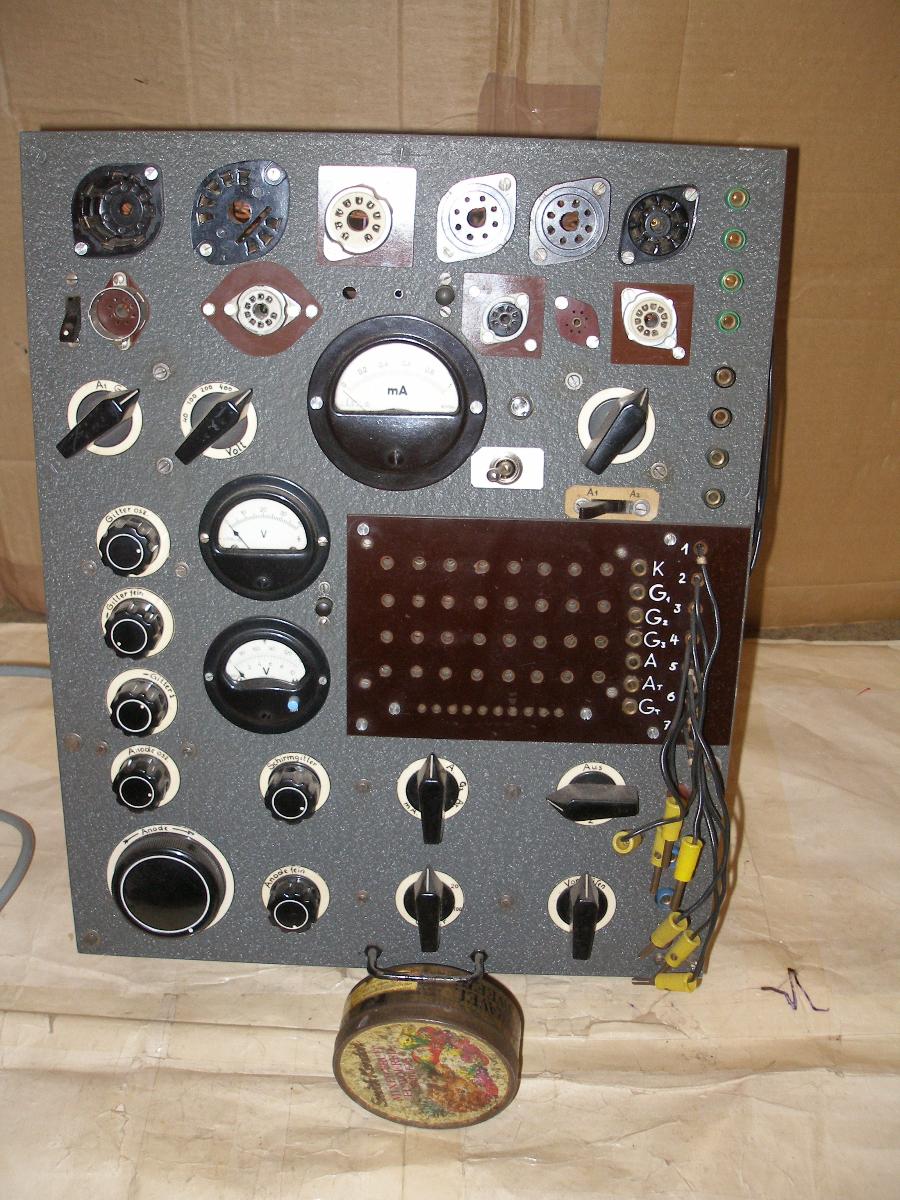

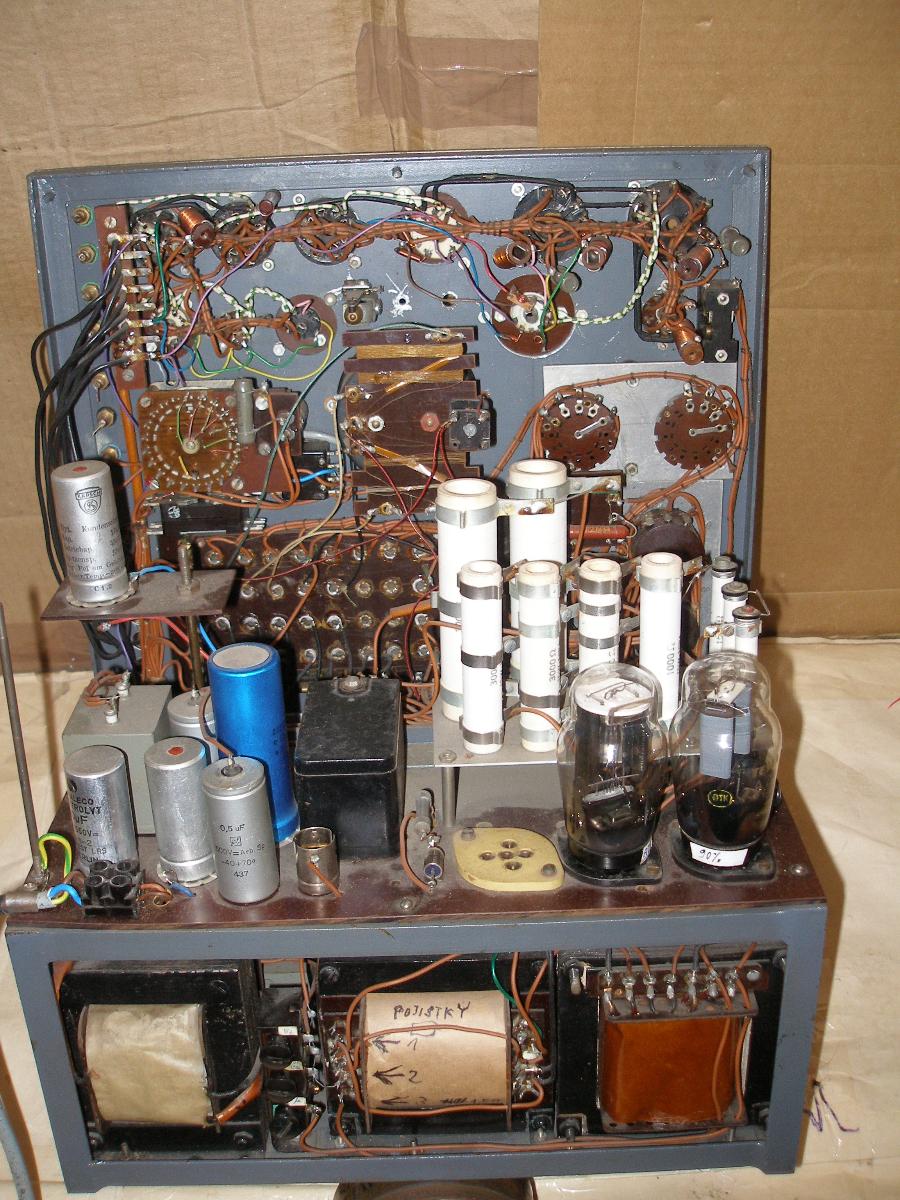

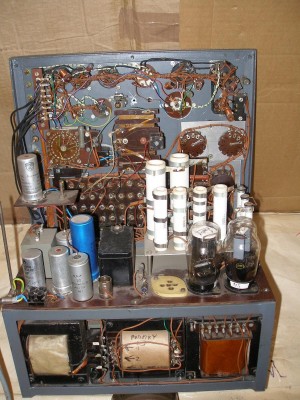

je to měřič elektronek domácí výroby. Kolem roku 1950. Přidávám nějaké foto. Něco s oscilátorem tam je, ale proč, to zatím nevím. Každopádně s tím ta černá krabička souvisí. Jinak ta chybějící elektronka je usměrnovač pro Ug1 a ta patice pro "žárovku" je dle mého stabilizátor napětí, nebo doutnavka. Je tam 135VDC na kontaktech. Ještě nebyl čas ty kabely vytrasovat.

Na panelu jsou "poťáky" Gitter osz. a Anode osz. Takže tam nějaká funkce oscilace byla.

barnodaj · #8 Příspěvek od **barnodaj** » 30 črc 2023, 20:56

Pravděpodobně se jedná o mřížku a anodu triody sdružené elektronky (např ECH21, UCH21 atd), sloužící jako oscilátor pro směšovač!

Tedy o nastavení jejich pracovního bodu.

Habesan · #9 Příspěvek od **Habesan** » 05 srp 2023, 10:08

Má to tehdejší tvůrce pěkné.

Jen bych připomněl, že na úplně první fotce to vypadá, že víčko oné součástky drží šroub se šestihrannou hlavou, který by mělo jít snadno odšroubovat.

#10 Příspěvek od **Sendyx** » 05 srp 2023, 10:50

Vypadá to tak... některé ty vibrační měniče snad bývaly rozebíratelné kvůli seřízení a justaci kontaktů.

#11 Příspěvek od **ok1hga** » 05 srp 2023, 12:42

Lavac79 píše:je to měřič elektronek domácí výroby. Kolem roku 1950.

nejspíš to bude šílený "kombajn" domácího kutila a jeho tehdy momentálních nápadů.
nepamatuji se, že by někde vyšel návod se schématem měřiče elektronek (teda kromě BM215A a jeho variací) . . .
nějak mi uniká význam toho "vibračního měniče", když jsou tam hned tři trafa . . .
. . . nejspíš to bude něco jiného.

#12 Příspěvek od **EKKAR** » 05 srp 2023, 21:22

ok1hga píše:
Lavac79 píše:je to měřič elektronek domácí výroby. Kolem roku 1950.
... . .
nějak mi uniká význam toho "vibračního měniče", když jsou tam hned tři trafa . . .
. . . nejspíš to bude něco jiného.

A co možnost napájení anod a mřížek mimo síť z baterek, někde "v terénu", třeba jen pro jeden konkrétní v daný aplikaci používanej typ lampiček??

Crifodo · #13 Příspěvek od **Crifodo** » 08 srp 2023, 09:29

Lavac79 píše: Ještě nebyl čas ty kabely vytrasovat.
.

to je asi jediná smysluplná cesta, jak pokročit dál, pokud je tedy celková motivace.
přístroj je zajímavá směska odfláknutosti a až maniakální pilnosti, asi něco jako v dnešní době Danykovo šílenosti.
