Dobry den,
Chtel bych se poradit ohledne reg.zdroje Philips z 80 let PE1646 70V, 6A
Zdroj ma na vystupu v nulove poloze potu napeti a proudu -0.67V
a mezi vystupnimi svorkami tece proud -50mA, omezeni proudu zafunguje
otocenim jemne doprava a proud klesne do nuly a vystupni napeti je tez
v nule, kdyz jsem tak zdroj zatezoval, trafo kvilelo, vykonove regulacni trandy
neodesly, pouze se znicil jedem tyristor v rizenem usmernovaci, nahradil
jsem Teslou sroubovym tyristorem, je to ekvivalent, Kondiky vcetne filtracniho
jsem vymenil, a vradil jsem tlumivku mezi trafo a tyristory proti oscilaci,

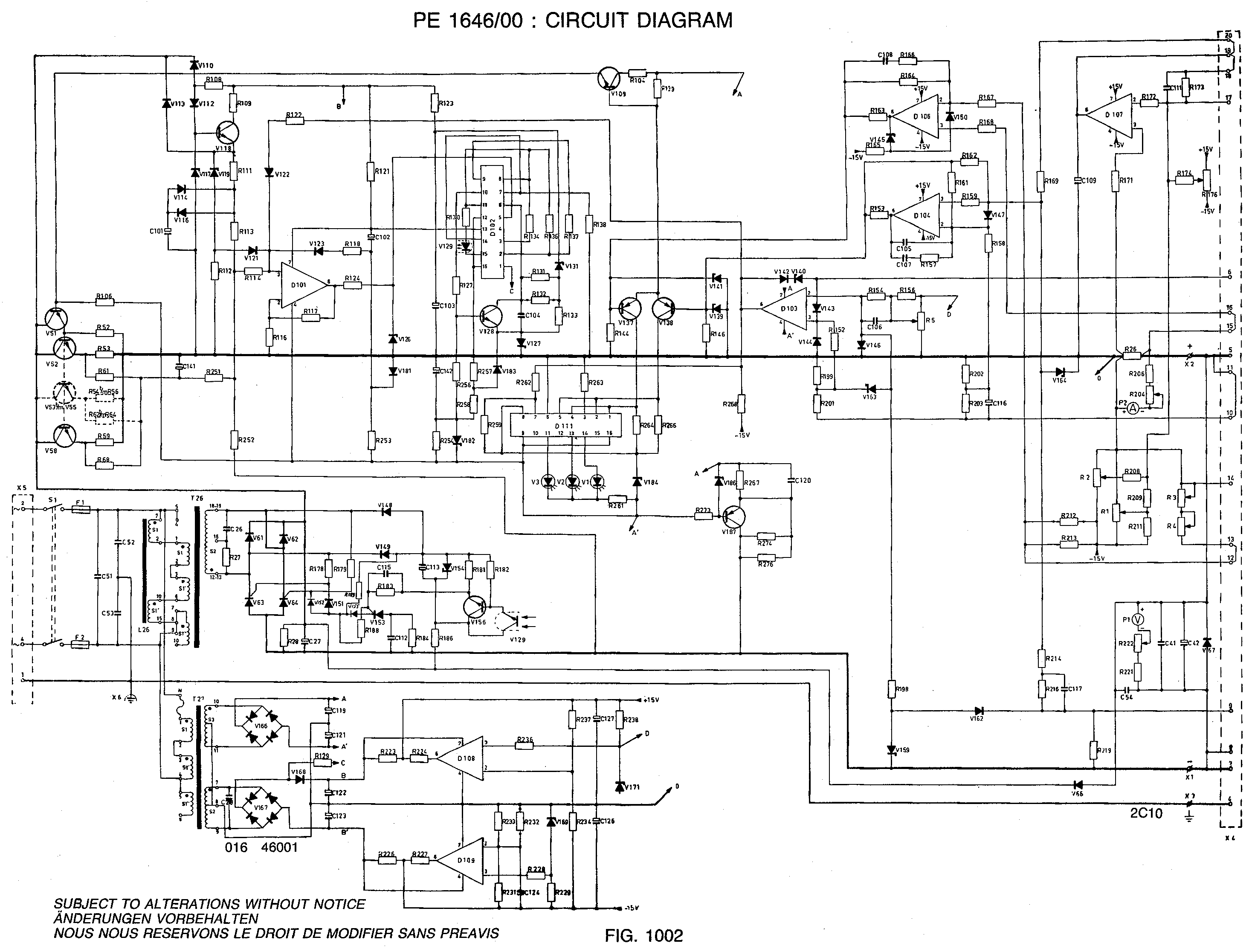

Dalo by se urcit, kde hledat chybu? Schematko prikladan
zdroj Philips PE1646
Moderátor: Moderátoři
-
patrikvarga
- Příspěvky: 1311
- Registrován: 24 dub 2007, 00:00
No server pozaduje velikost obrazku 300kB, takze to dost dobre nejde uploadovat.
Mozna je chyba v current limiter, protoze potak nastaveni proudu jemne byl vadny,
hodnoty soucastek neznam, ale myslim ze byl okolo 30Ohmu.
Ted lze proud dostavit na cca 3A, pak se vypina a sviti kontrolka err
Kdyz je proud na vystupu kladny, lze zdroj regulovat 0-70V, mustek s tyristory pracuje.
https://jenslabs.files.wordpress.com/20 ... ips_en.pdf
Mozna je chyba v current limiter, protoze potak nastaveni proudu jemne byl vadny,
hodnoty soucastek neznam, ale myslim ze byl okolo 30Ohmu.
Ted lze proud dostavit na cca 3A, pak se vypina a sviti kontrolka err
Kdyz je proud na vystupu kladny, lze zdroj regulovat 0-70V, mustek s tyristory pracuje.
https://jenslabs.files.wordpress.com/20 ... ips_en.pdf
Samozřejmě že to jde uploadovat (76 kB), jen je s tím trochu práce - jako obvykle...
V originálním pdfku je samozřejmě ještě o chlup lepší kvalita, sem to přikládám jednak z edukativních důvodů, jednak kvůli tomu, aby schéma bylo po ruce.
V originálním pdfku je samozřejmě ještě o chlup lepší kvalita, sem to přikládám jednak z edukativních důvodů, jednak kvůli tomu, aby schéma bylo po ruce.
- Přílohy
-

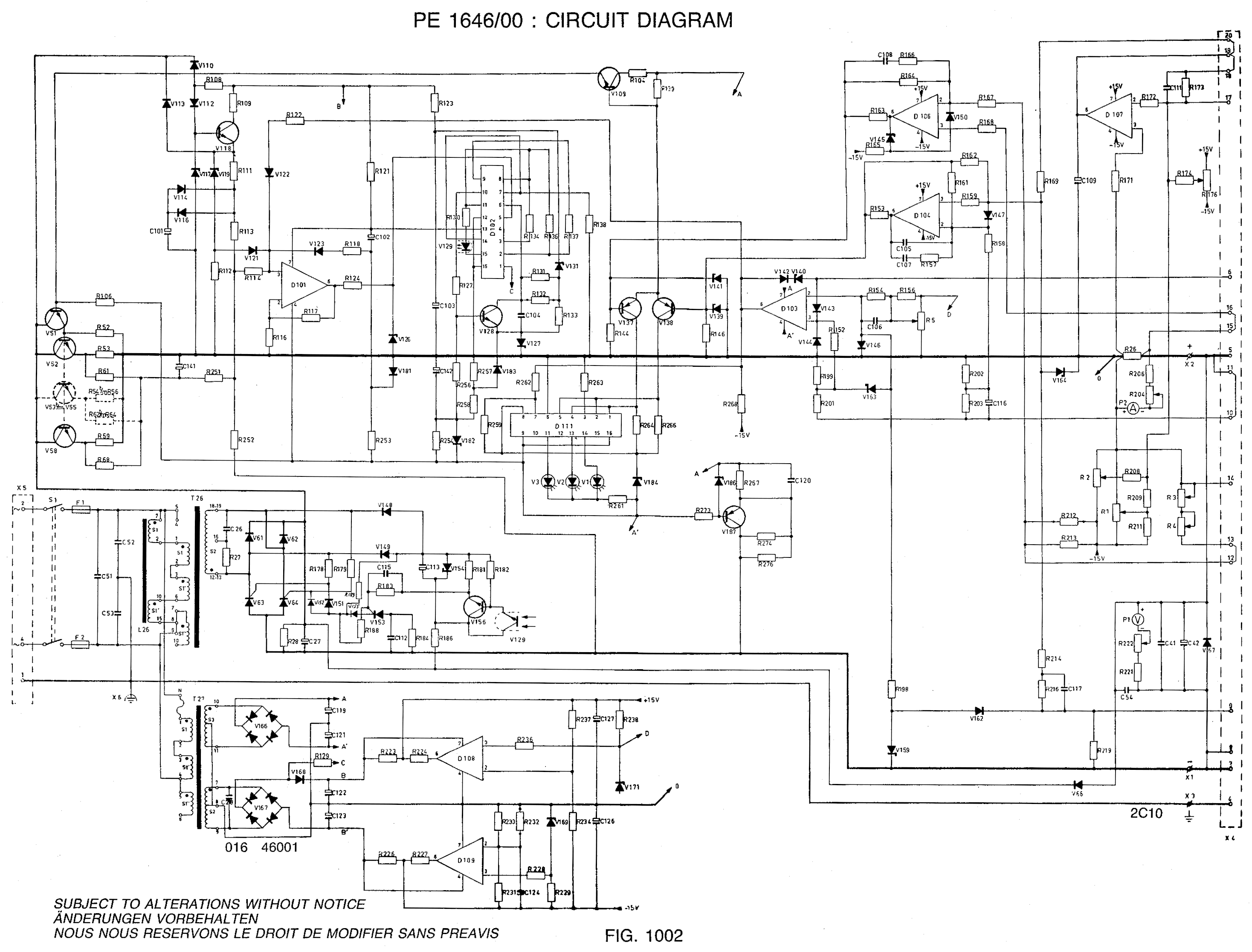

- Extrakce obrázku otevřením *.pdf v LO Draw, vložení do GIMPu, tam srovnání, ořez, práh a uložení jako 1bit indexovaná bitmapa, odstranění průhlednosti, export do *.png. Šlo by to i rovnou v GIMPu.
-
- Postup jako u sousedního obr., jen není udělán práh a obrázek je převeden do indexovaných barev se 16 barvami, pak export do *.png. O něco lépe se na to kouká, protože pixely jsou na okrajích do ztracena, ale datová velikost je cca trojnásobná...
Kdo chce, hledá způsob;
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.

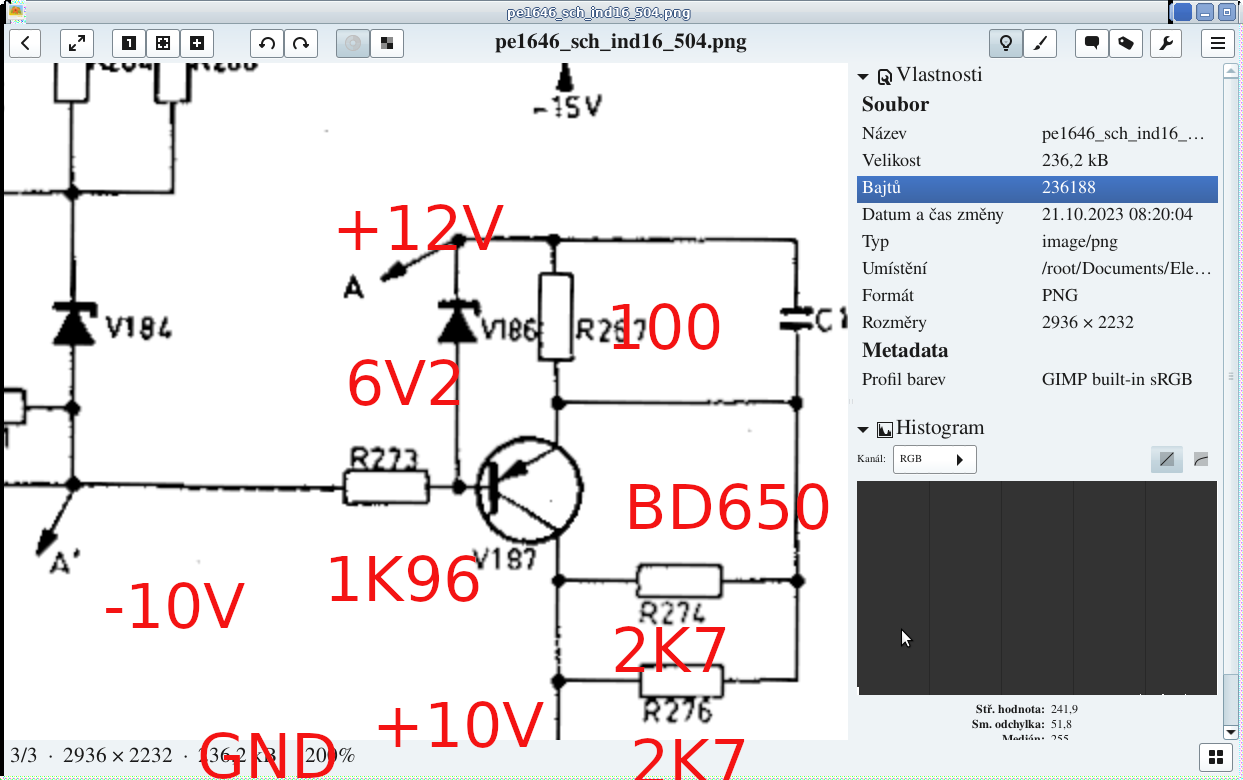

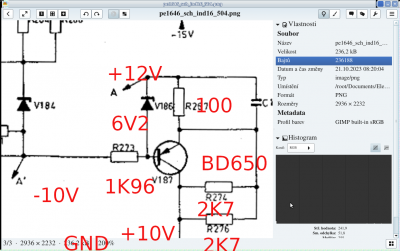

zdroj proudu s vykonovym rezistorem 2x 2K7 paralelne tlaci k - polu zdroje

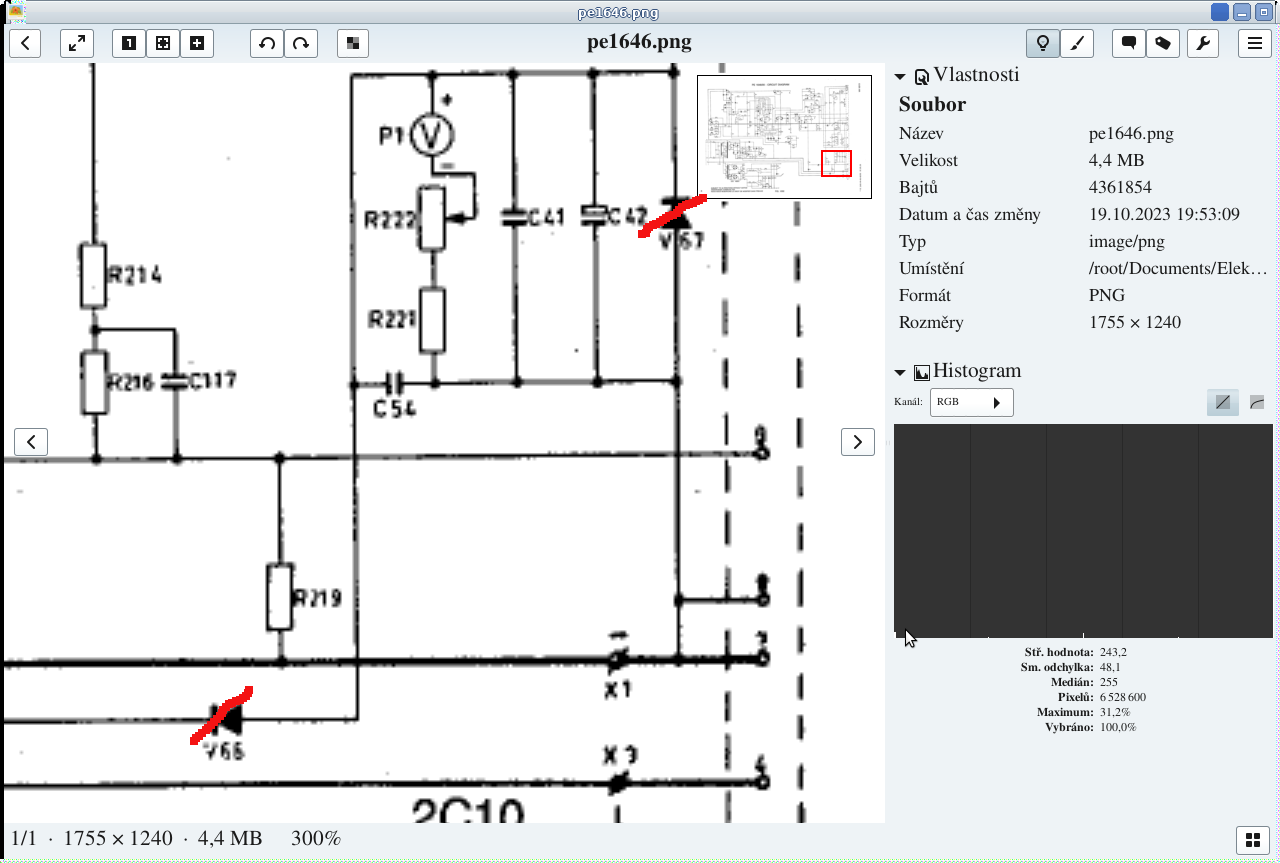

+10V po odstraneni ochrannych diod, darlington BD650 ovlivnuje minusovou
svorku a tim vystup zdroje,, pri regulaci napeti 0-70V se meni proud pozrany
vlastnim zdrojem, neni pripojena zatez, regulacnim potem jemne lze proud
nulovat a prejit do napetoveho rezimu
+10V po odstraneni ochrannych diod, darlington BD650 ovlivnuje minusovou
svorku a tim vystup zdroje,, pri regulaci napeti 0-70V se meni proud pozrany
vlastnim zdrojem, neni pripojena zatez, regulacnim potem jemne lze proud
nulovat a prejit do napetoveho rezimu
- Přílohy
-
0-75V 0-5A reguluje, napetovy a proudovy rezim se prepina
teda v popisu pisou 0-75V a 0-6A, takze to proudovy omezeni uplne nefunguje!
pri nastavovani napeti se zdroj prepina na zdroj proudu, tj dany tim potenciometrem
proud jemne, kterym lze nastavit nulu
No maximalni proud jsem dostal 5A a pak to rozsviti led error... myslel jsem ze to
vylepsim zenerama, ale to nema na chovani vliv, spis nastavit spravne vstup OZ
current limiteru
pri nastavovani napeti se zdroj prepina na zdroj proudu, tj dany tim potenciometrem
proud jemne, kterym lze nastavit nulu
No maximalni proud jsem dostal 5A a pak to rozsviti led error... myslel jsem ze to
vylepsim zenerama, ale to nema na chovani vliv, spis nastavit spravne vstup OZ
current limiteru
