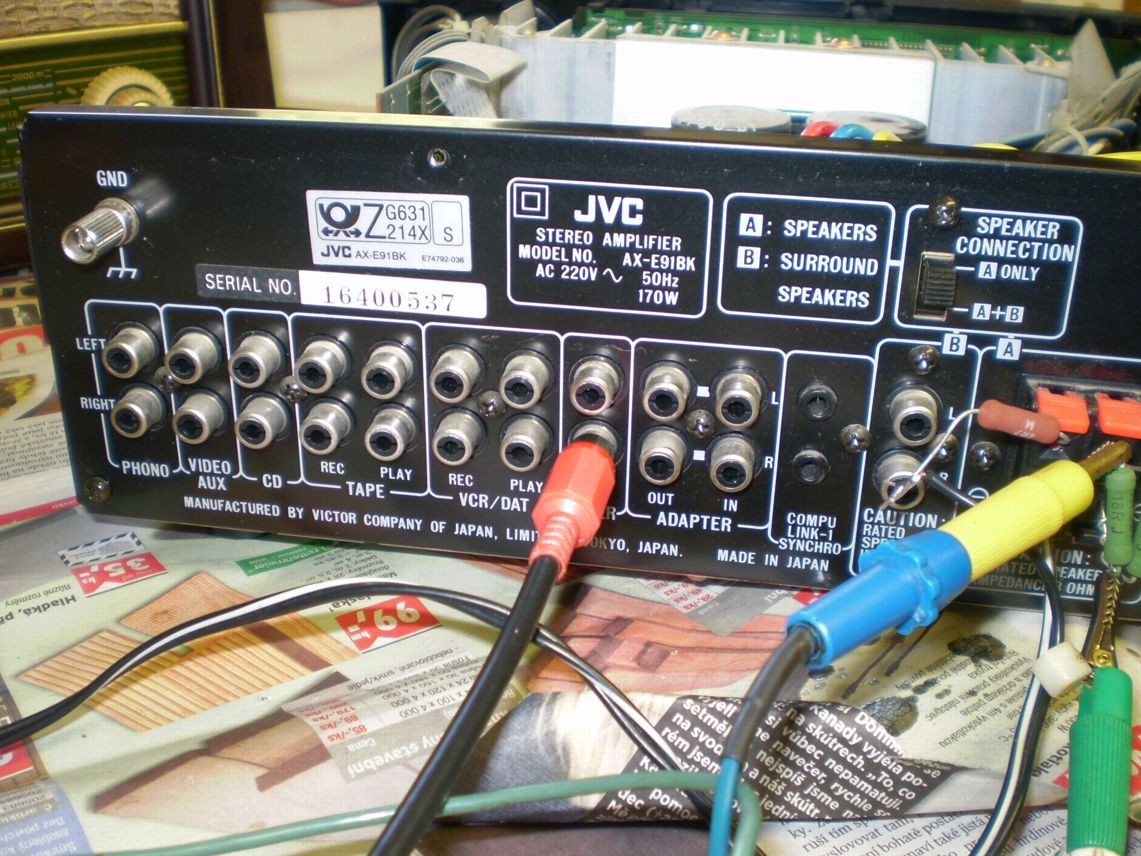

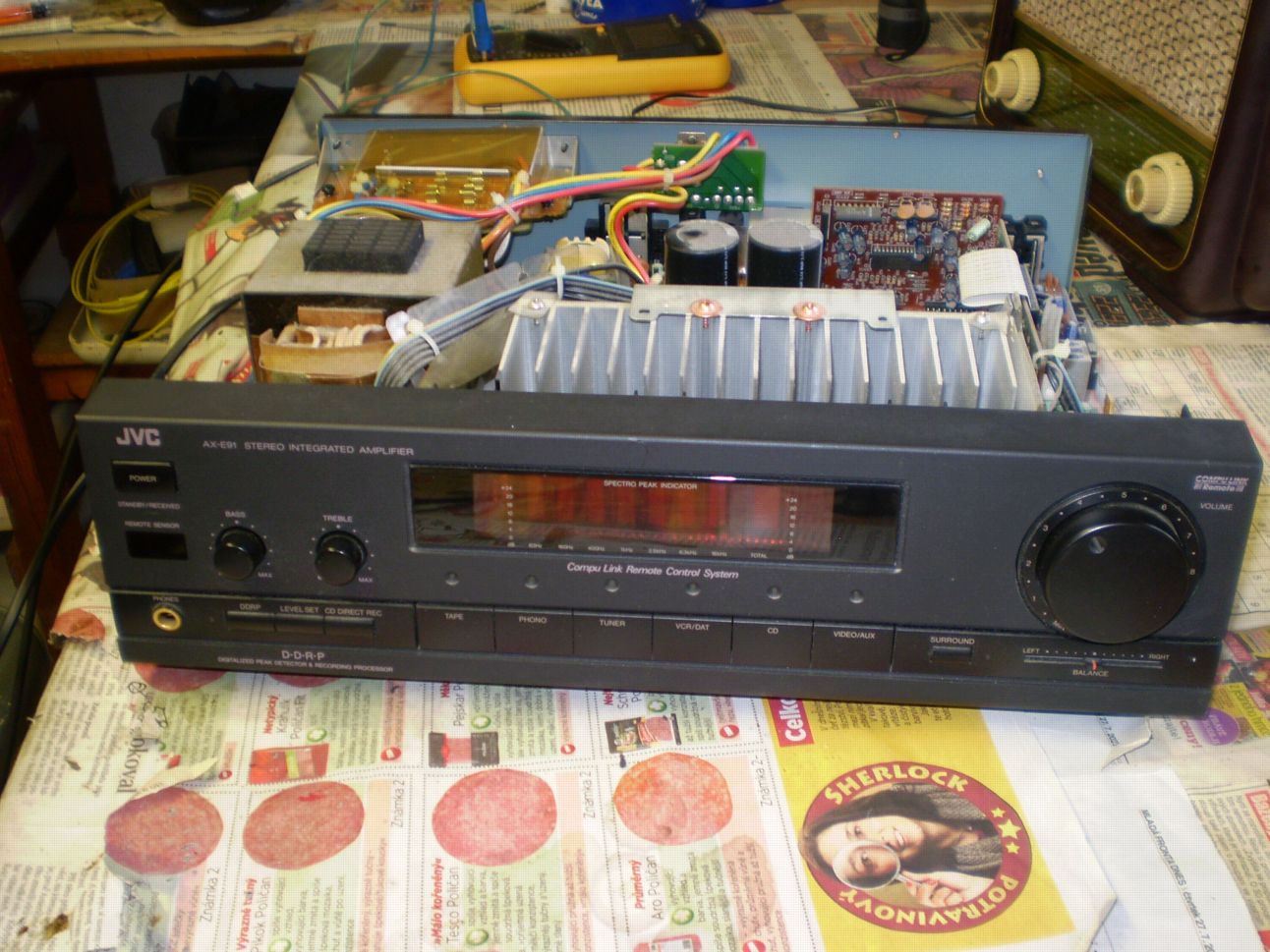

Přistál mi v dílně od syna kamaráda tento zesilovač . Až do teď hrál u něj doma s dalšími přístroji (tuner, gramofon atd.) , při jednom zapnutí již nenaběhl.

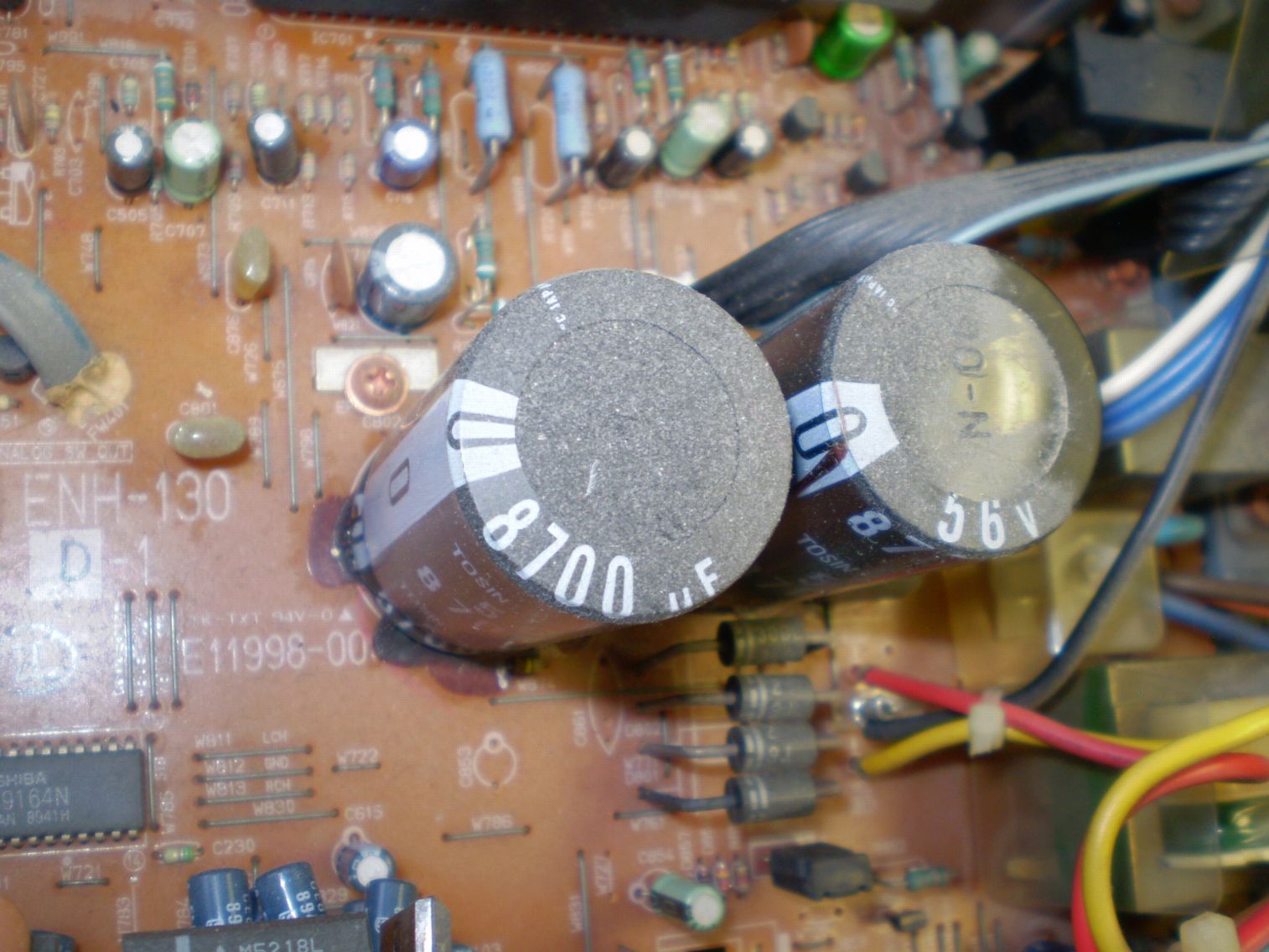

Stáhl jsem si schema z Elektrotanya, ale moc moudrý z něj nejsem, nevím, je-li to stejná verze. Připojil jsem na výstupy A only zátěže ( R 4Ω+reprák 4 Ω, L 8 Ω odpor) . Po zapnutí sítě cvakne nějaké relé ( asi standby) , po asi 5 s cvakne další relé a na výstupech se objeví malé ss napětí ( R 0,12V , L 0.05 V které vyleze po chvíli na cca 0,19V) . Předpokládal bych, že konec by mohl být v pořádku . Ale z žádného vstupu po jeho zapnutí se neozve z repra absolutně nic, ani šum či brum při dotyku na vstupu , displej svítí, ale neukazuje nic . Hlavní elyty zdroje asi trochu sáknou viz obrázek a pojistka T100mA měla 15 Ohmů, ale to není hlavní problém. Poprosil bych zkušenější kolegy , kde tu závadu hledat , mělo by to být někde buď v přepínači vstupů ( asi nějaký analog. multiplexer) nebo někde za ním před koncem, to ovšem jen odhaduji .
Díky za názor.
Zesilovač JVC Stereo Amplifier AX-E91BK
Moderátor: Moderátoři
Díky za tip . Nevíš náhodou, zda ten procesor snímá a ovládá i přepínání kanálů/ vstupů ?
Co se týče toho lepidla , zdá se mi, že část je opravdu lepidlo, ale zčásti i únik tekutiny z kondů. Pak by mohl být nějaký spoj pod kondy z druhé strany desky užrán a přičinou problému. Když ovšem koukám na to, jak se na desku zespodu podívat, musel bych to kompletně rozebrat a rozpájet -
to bych snad radši tomu hochovi koupil nový zesilovač .....
. Zkusím to ještě kolem těch kondů něčím omýt , tekutina z kondů by aspoň z části asi šla pryč, lepidlo asi ne.
Co se týče toho lepidla , zdá se mi, že část je opravdu lepidlo, ale zčásti i únik tekutiny z kondů. Pak by mohl být nějaký spoj pod kondy z druhé strany desky užrán a přičinou problému. Když ovšem koukám na to, jak se na desku zespodu podívat, musel bych to kompletně rozebrat a rozpájet -
to bych snad radši tomu hochovi koupil nový zesilovač .....
. Zkusím to ještě kolem těch kondů něčím omýt , tekutina z kondů by aspoň z části asi šla pryč, lepidlo asi ne.
service manual máš ?
zkontrolovat všechna napájecí napětí a pokračovat dále . . .
. . . měřit a měřit až najdeš závadu.
zkontrolovat všechna napájecí napětí a pokračovat dále . . .
. . . měřit a měřit až najdeš závadu.
Tak záhada vyřešena a signál z jednotlivých vstupů putuje na výstupy a do repráků . Měřil jsem napájecí napětí a něco kolem procesoru , vše ok .

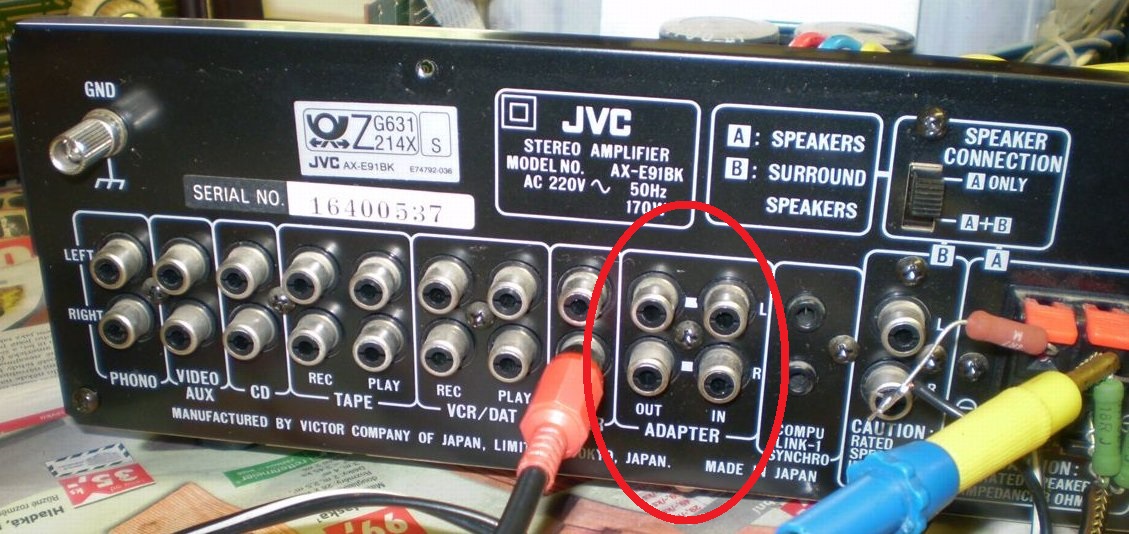

Mohlo mě také napadnout , že když to snímá tlačítka a rozsvítí příslušnou LED u nich, procesor běží . Takže jsem kontroloval signálovou cestu od vstupů na potenciometr - ani náznak brumu ap. Výslechem majitele zjištěno, že gramofon si k tomu koupil nyní, zkoušel jej připojovat a nešlo mu to . Mimo jiné vytáhl spojky cinchů adaptéru na připojení nějakého analyzátoru či čeho , zkoušel tam ten gramofon, a tím rozpojil hlavní signálovou cestu z analog. přepínače k potenciometru . Pak už mu to samozřejmě nehrálo a nenapadlo jej to vrátit zpět. Ke mně už to dorazilo
bez těch spojek. Tak naštěstí mi k odhalení závady stačilo blokové schema,
úplné schema je velmi těžko použitelné a výkresy plošných spojů naprosto nečitelné.
Mohlo mě také napadnout , že když to snímá tlačítka a rozsvítí příslušnou LED u nich, procesor běží . Takže jsem kontroloval signálovou cestu od vstupů na potenciometr - ani náznak brumu ap. Výslechem majitele zjištěno, že gramofon si k tomu koupil nyní, zkoušel jej připojovat a nešlo mu to . Mimo jiné vytáhl spojky cinchů adaptéru na připojení nějakého analyzátoru či čeho , zkoušel tam ten gramofon, a tím rozpojil hlavní signálovou cestu z analog. přepínače k potenciometru . Pak už mu to samozřejmě nehrálo a nenapadlo jej to vrátit zpět. Ke mně už to dorazilo
bez těch spojek. Tak naštěstí mi k odhalení závady stačilo blokové schema,
úplné schema je velmi těžko použitelné a výkresy plošných spojů naprosto nečitelné.
