Nabíjecí modul sluchátek

[jirkati]

Vnučce přestalo fungovat nabíjení sluchátek a "dědo oprav". V nabíjecím pidizařízení je jediný IO

MP3402C
1852A5
AKOATM

Indikuje na pinu 7 nabití baterie na 4,1 V, ale do nabíjecích konektorů pro sluchátka z pinu 8 nejde nic. Jeden IO, 3 kondenzátory a jedna cívka, tam se nemá co pokazit? K danému IO nemůžu najít ani datasheat, ani prodejce. Je možná náhrada? Hledám a nenacházím.

[dobrman]

Na Ali je mají

[Michal22]

Zkus obkreslit zapojení kolem toho brouka.
Něco mě napadlo, ale nechci dělat vlny...

[jirkati]

1, Už jsem objednal z Ali, 10 ks balení. Holt 9 kusů pak vyhodím.
2, Schéma nakreslím asi dnes večer. Důchodci nemají čas, zatím každé dvě hodiny házím sníh (78 m²), protože jsem předem nekoupil benzín do sněhové frézy. A týden už jsem nevyjel autem.

[barnodaj]

Tohle jsi našel:

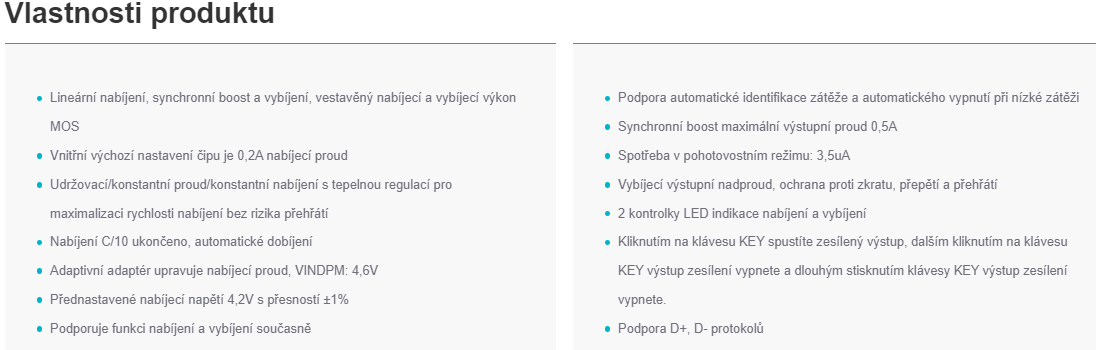

https://www.tkplusemi.com/product/82.html

a nech si to gůglem přímo přeložit

[jirkati]

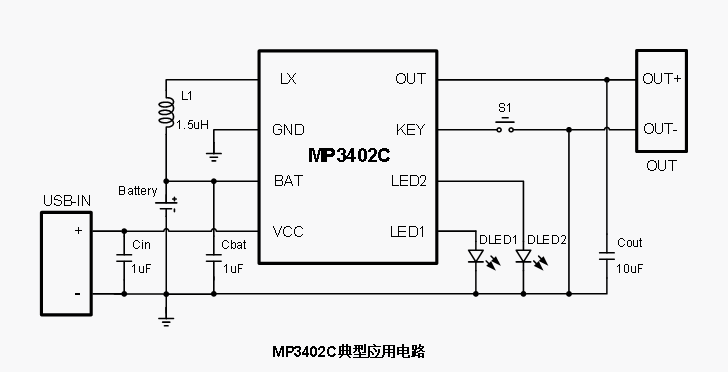

Barnodaj - vidím, že jsem špatně hledal. Teď jsem to hodinu kreslil, schéma od tebe je ale úhlednější, tak to sem aspoň nemusím dávat a pak se stydět . Kupodivu i ty hodnoty kondenzátorů jsem naměřil velmi podobné.
Díky.

[jirkati]

Tak všechno je jinak. Na doporučené stránce jsou cenné rady, ale taky ne všechny. Pro jistotu jsem provedl všechny testovací možnosti a nic. IO byl zřejmě nějakým záhadným způsobem zablokovaný a nereagoval. Odpojil jsem baterii a postupně "vyzkratoval" všechny piny navzájem. Po novém připojení baterie modul ožil, nabíjení LIIONky z USB zafungovalo a teď už to nabíjí i sluchátka. A protože už přišel email z ALIEXPRESU, že nové IO už odešly, tak budu mít připravenou rezervu při případném opakování závady. Preventivně toho švába určitě měnit nebudu.
