Co je to za součástku

[otakarv]

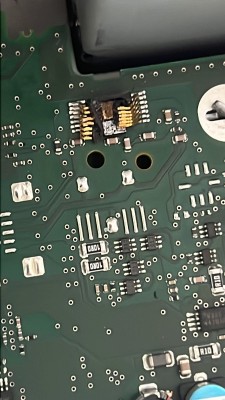

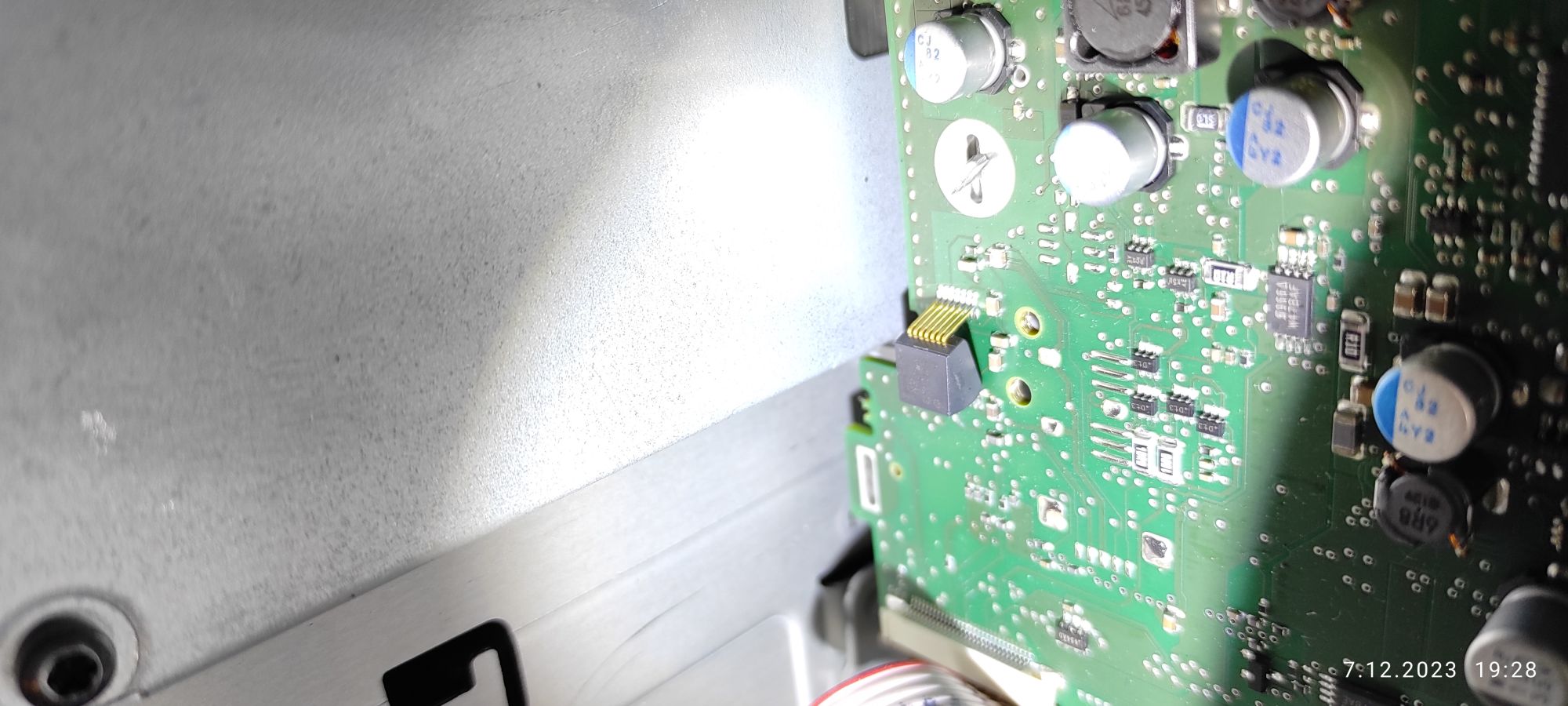

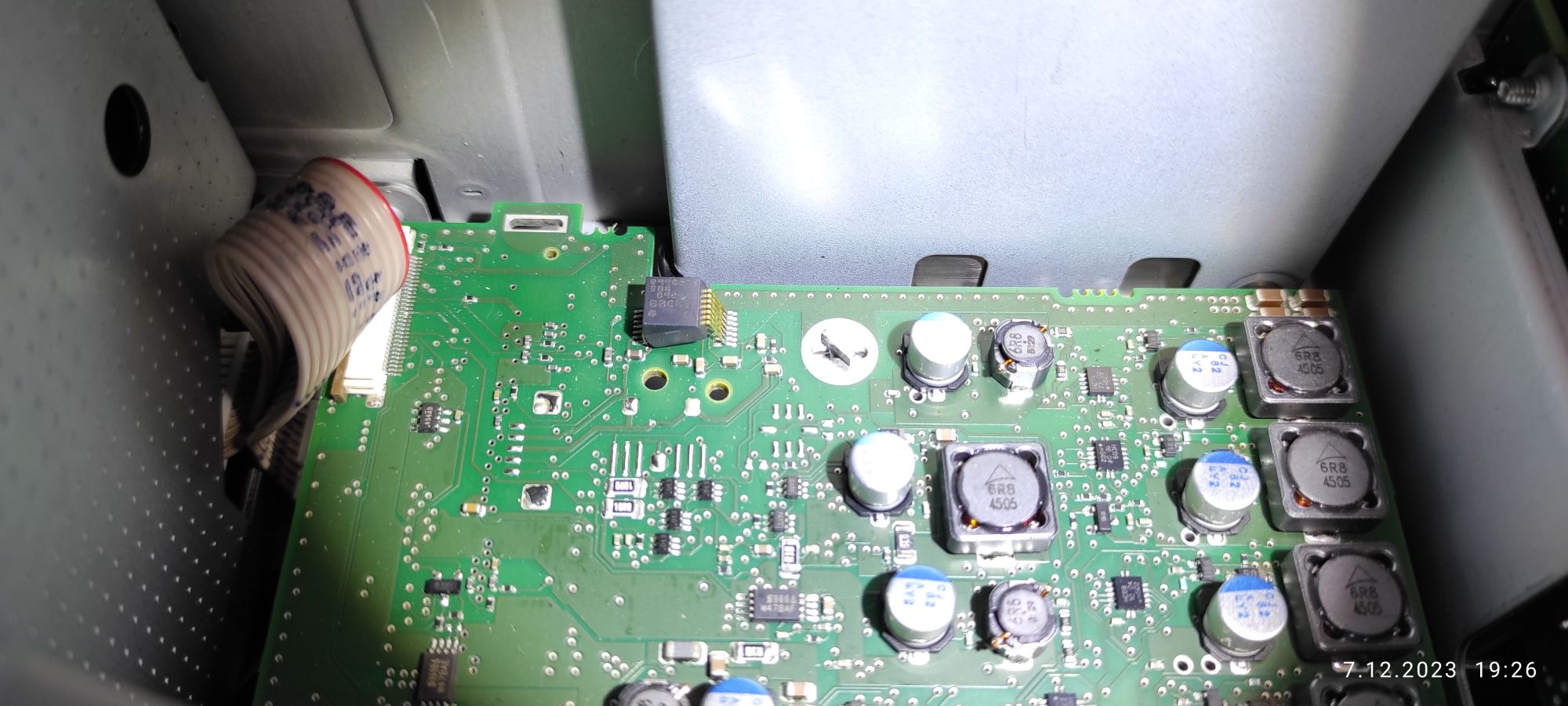

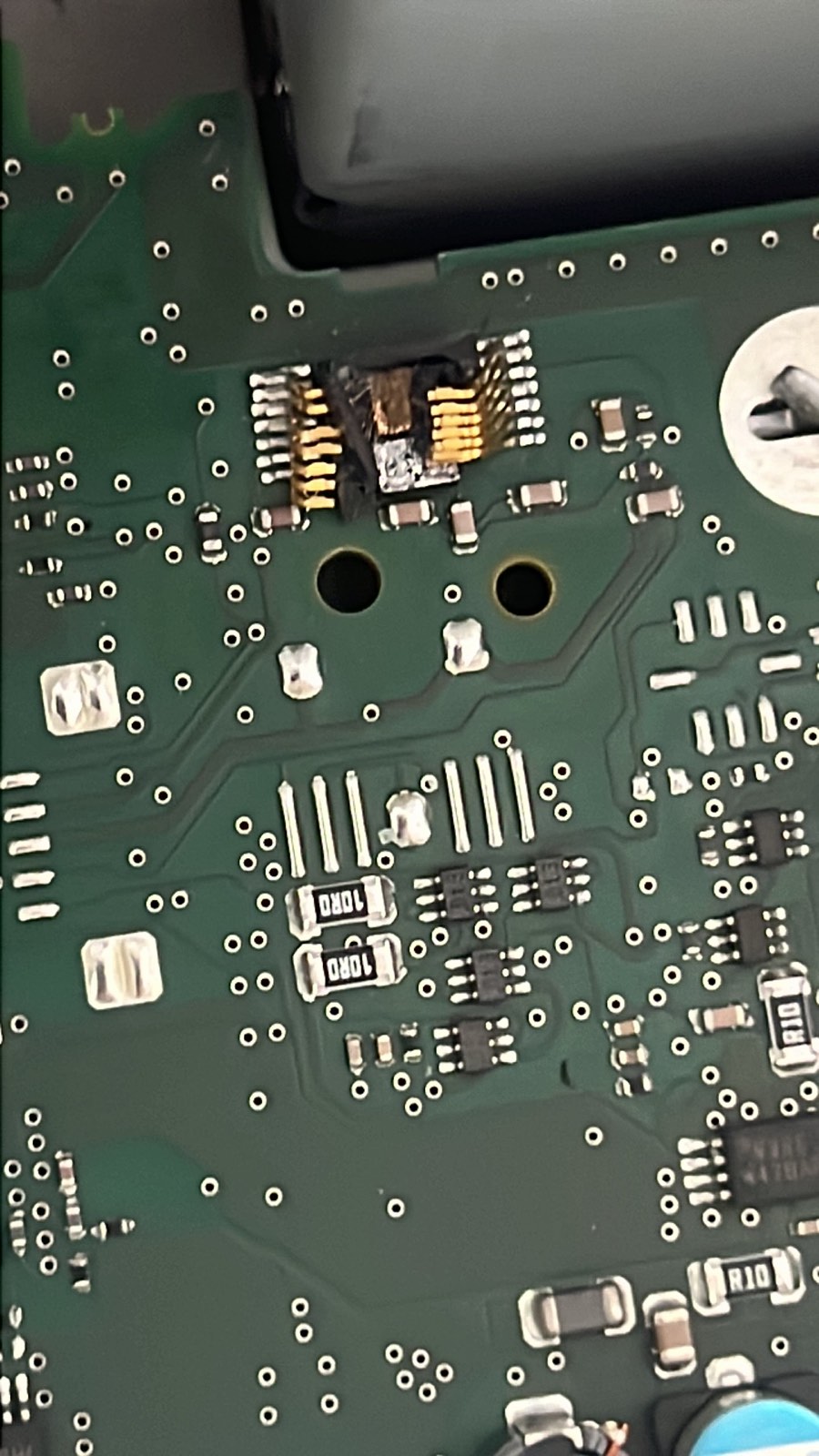

Dobrý den. Syn se na mě obrátil o pomoc při identifikaci součástky (viz přílohy) a případné obchody kde by se dala sehnat. Součástka pochází z autorádia RNS510-Columbus a je osazená na desce pro GPS/FM. Když rádio zkoušel v autě zapojené tak mi psal že mu funguje i s tou rozstřelenou součástkou, když jsem k němu za 2h přišel tak mi řekl že už rádio nefunguje, přestalo.

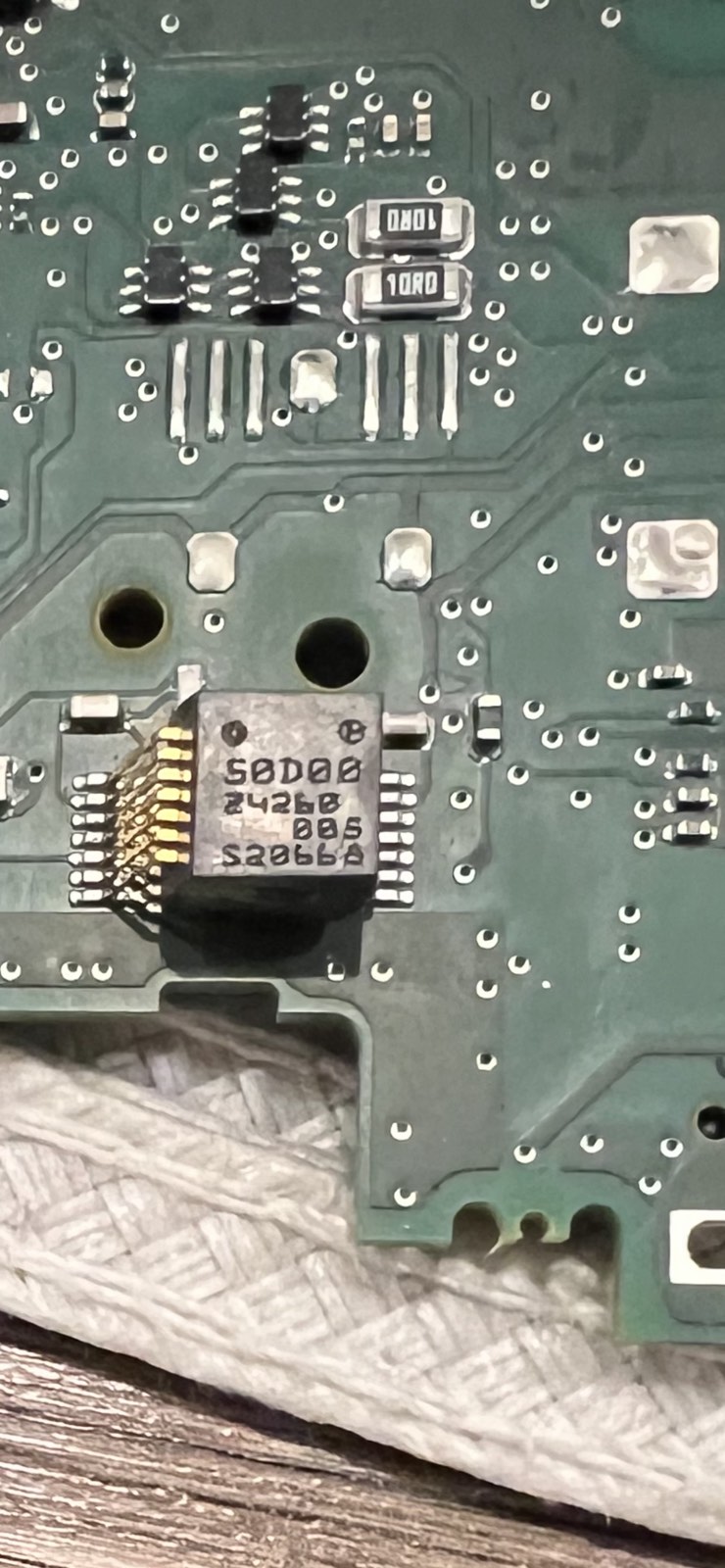

Syn se zabývá opravami těchto autorádií a ukázal mi na jiném rádiu dobrou, nerozstřelenou tuto součástku jejíž označení je v příloze. Součástka vypadá na nějaký IO s nezvykle vypadajícím pouzdrem.

[rnbw]

MEV-50D-R

[Zaky]

To bude asi mechanicky lousknuté? Má tedy dotyčný dost odvahu pustit něco se zjevně zkratovanými piny u toho rozbitého pouzdra. Datasheet MEV-50D-R nějak není, našel jsem jen tento popis, je to gyro: https://m.dzsc.com/product/infomation/1 ... 55411.html

[JirkaZ]

Plnohodnotný datasheet opravdu asi není, tady je o něco víc informací.

[otakarv]

Děkuji za rychlé odpovědi.

To bude asi mechanicky lousknuté?

Tak toto i syn předpokládal ale já mu nějak nevěřil, bude to asi tak. Syn toto rádio koupil a postupně rozebíral a zjišťoval závady. Bylo koupeno s tím že je vadná mechanika DVD kterou vyměnil, odzkoušel na stole a pak zkoušel dál. Přesně jsem se jej nezeptal jak přesně postupoval se způsobem opravy, dneska je v práci a přijde až večer.
No je asi pravděpodobné že se tam tím pádem něco podělalo, dám mu vědět.

[otakarv]

Tak včera mi syn s radostí oznámil že navigace funguje na jedničku. No nebylo to jednoduché ale tak to většinou chodí.
Hledal jsem nezávisle na synovi kde by se dal sehnat zmíněný IO MEV-50D-R. Syn našel jediného prodejce na Ali MEV-50C-R, tento IO má jiné pouzdro, označeno C namísto D. Tak napsal prodejci zda má i ten co on požaduje, když mu prodejce odpověděl že oba IO jsou zaměnitelné tak si syn povšimnul že milý prodejce znenadání zvedl cenu a to o 100%.
Já jsem našel ten MEV-50D-R u Mouser který má pobočku v Brně tak jsem jim napsal zda je možné IO zakoupit a kolik by stál. Museli psát výrobci a odpověděli mi že tento IO je již zastaralý a již se nevyrábí a neexistuje žádná eqivalentní zaměnitelná náhrada.

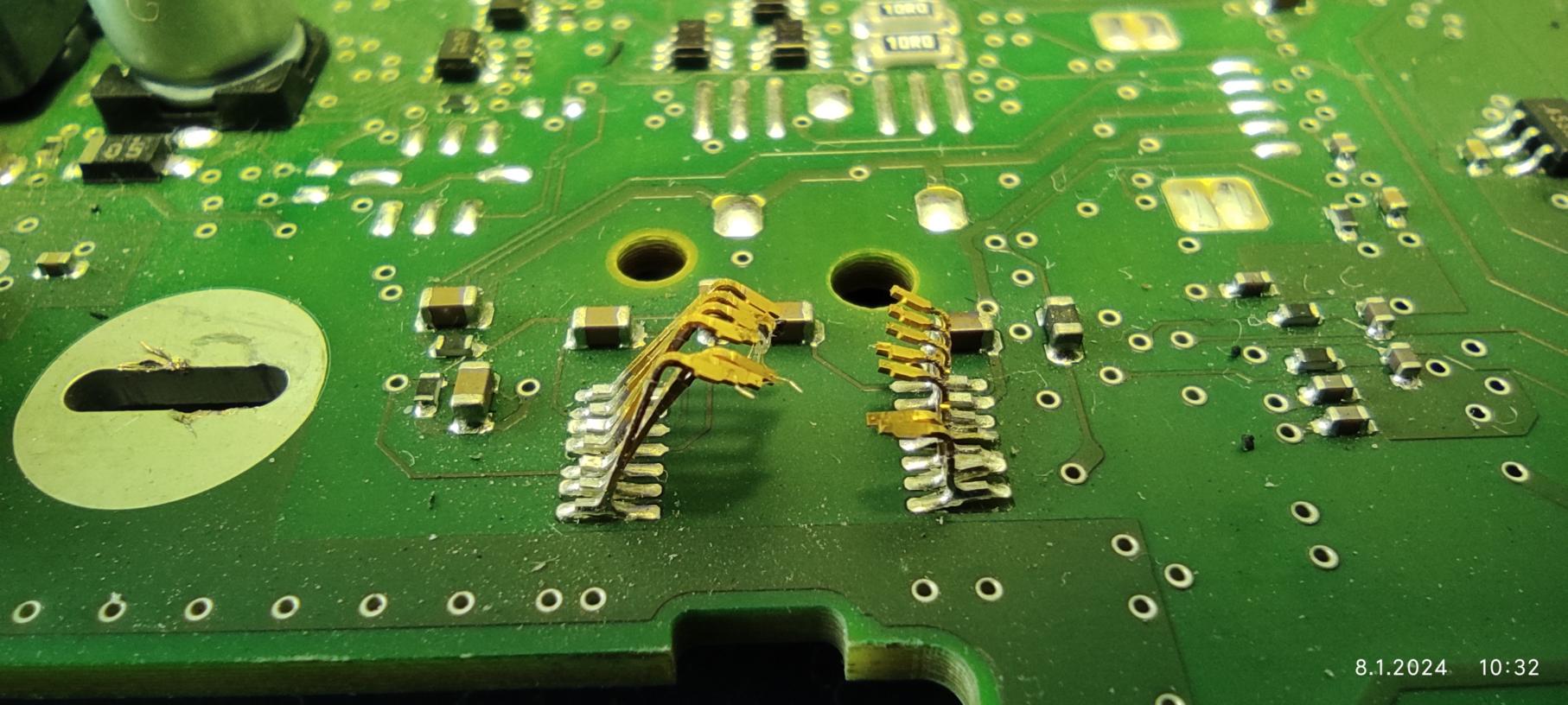

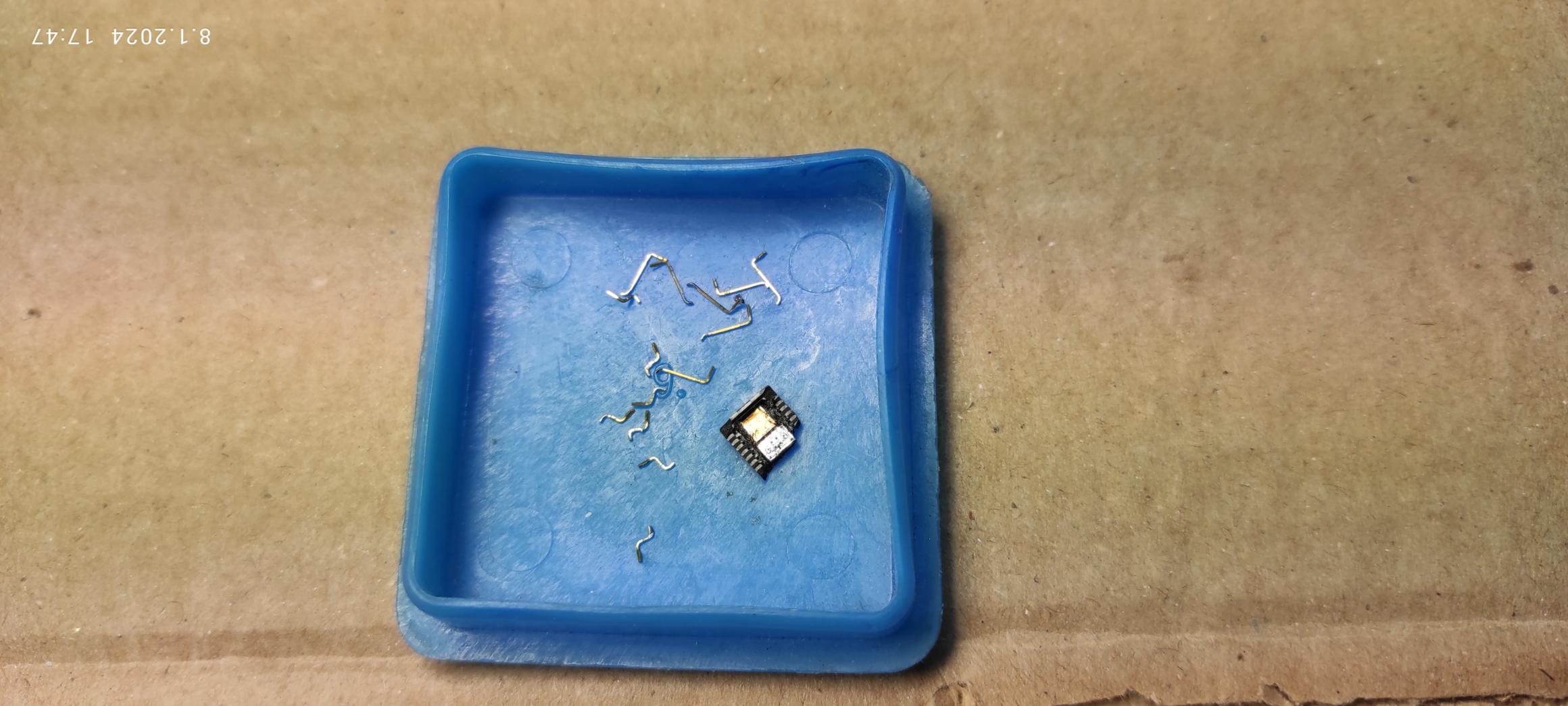

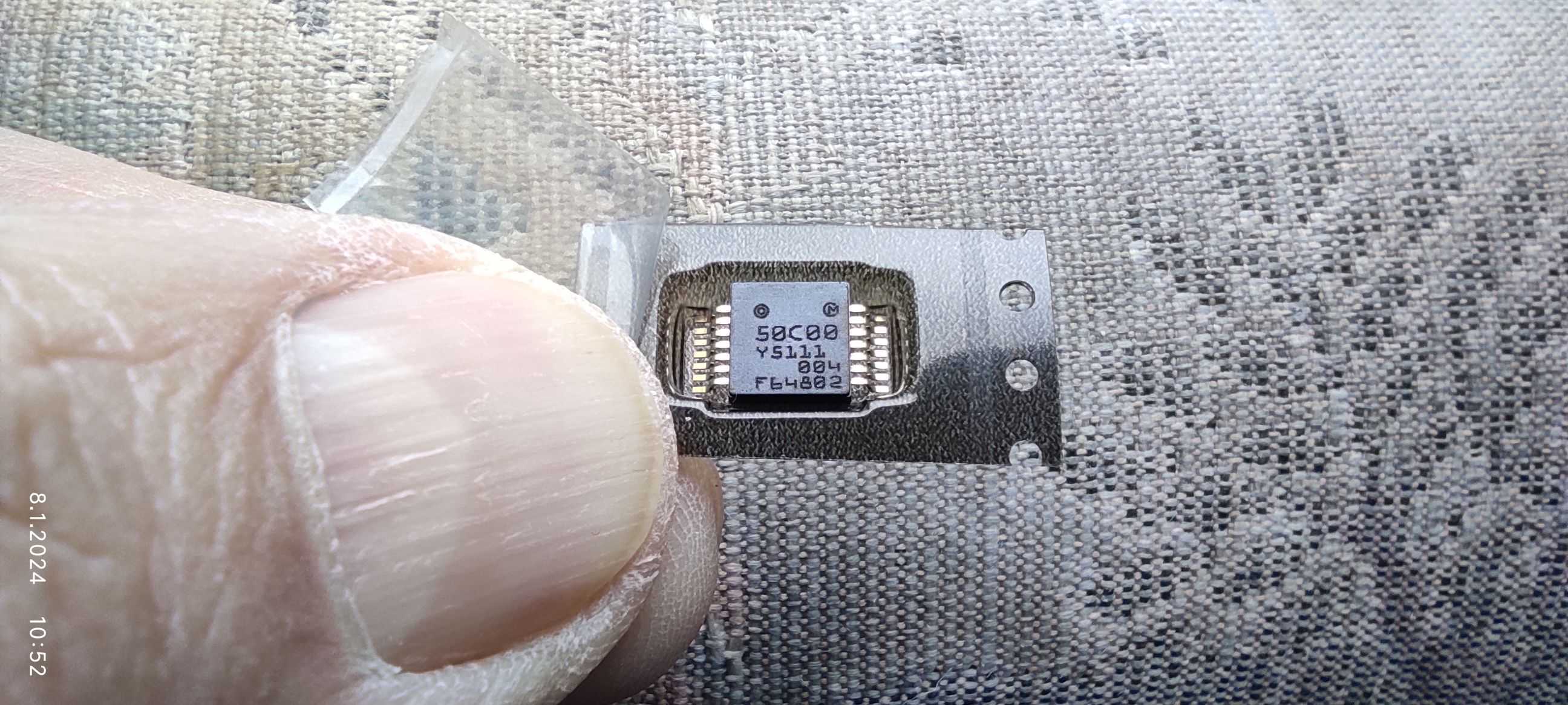

Tak jsem teda vzal a ten IO MEV-50C-R objednal u toho číňana s vědomím že nemusí fungovat jak má a že to může být také fake. IO dorazil ani né za 14 dní tak jsem se pustil do výměny ze které jsem měl obavu. Jak jsem však zjisti odlišné pouzdro tak jsem nyní byl na pochybách jak správně IO zapájet. Naštěstí jsem našel na internetu k oběma PDF MEV-50D-R a MEV-50C-R Viděl jsem že vyhnuté piny nadzvedly i pájecí plošky a z toho jsem měl obavu aby se úplně neodtrhly. Štěstí stálo na mé straně, pouzdro bylo naštěstí odštípnuté tak že po odtržení propojovacích drátků (číp-piny) se dal spodek odstranit a pak už jsem pin po pinu odstraňoval pomocí pinzety a mikropájky. Pak jsem pomocí odsávacího lanka očisťoval jednotlivé plošky kde se mi jedna odloupla, naštěstí byla nezapojená. Další plošky k mému údivu jako by se znovu přilepily k desce a držely.

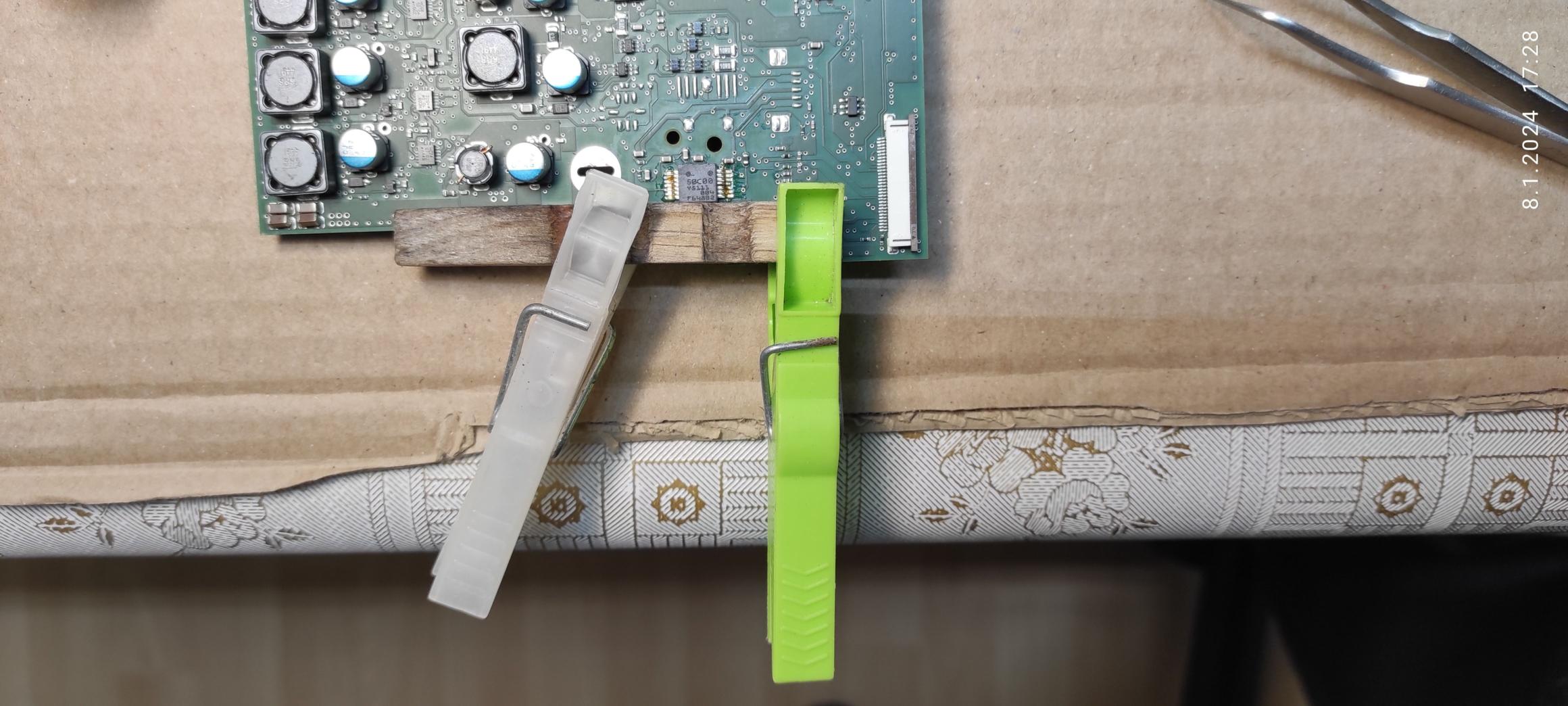

Piny IO jsem nejdříve pocínoval, na plošky nanesl flux a nastal problém, ten IO jsem nebyl schopen udržet ve správné poloze, IO stále "klouzal". No vymyslel jsem přidržení, rozdělal dřevěný kolíček na prádlo který jsem upevnil na DPS tak aby se IO opíral o kolíček a jeho piny byly tam kde měly být, dřevěný kolíček ještě přichytil dalšíma dvěma kolíčky pro fixaci a pak už stačilo na IO přitlačit dřevěnou špejli za současného mírného tlaku směrem k dřevěnému kolíčku a mikropájkou zapájet vývody.

[Zaky]

Gratuluji k úspěchu. jak jsem koukal na desku, vidím ještě v rohu dole dva utržené kondíky. Poznal jsem v tom Columbuse, aniž bych se podíval v diskuzi nahoru, včera jsem tu desku měl na stole

[jenicek]

Jako tos fakt před usazením na desku nejdřív pocínoval piny? To je zajímavej postup, skoro jak letování okapů
No hlavně že se podařilo a maká to.

[Zaky]

Běžně cínuji před pájením plošky QFN pouzder, i desku, kam má pouzdro přijít. Pak nanesu tavidlo, položím součástku na místo a zapájím horkovzduchem. Bez pasty nanesené přes planžetu to ani jinak nejde. Vývodová pouzda samozřejmě cínovat netřeba, tam to navzlíná samo.

[otakarv]

Děkuji za pochvalu i kritiku. Pochvala potěší, kritika poučí.

[rnbw]

Na taketo veci je dobre tavidlo (pouzivam falosny cinsky Amtech). S nim to je za 5 minut hotove - jednou kvapkou cinu urobis celu stranu IO. Povodny cin neodstranujem - to je nutne len v specifickych pripadoch (napr. BGA).
