Čipy SG3525 mají výstup OSC a vstup SYNC. Rozdíl potenciálů mezi GND1 a GND2 je 560V a mezi +5V 1 a +5V 2 taky, proto to musí být oddělené (optočlen) Kmitočet oscilátoru je 108kHz.
Zdroje jsou na výstupu spojeny paralelně a přál bych si, aby jely na stejném kmitočtu a aby při zatížení nevznikal na nějaké zemní smyčce rozdílový tón třeba 200Hz, který je dán rozdílem kmitočtů oscilátorů.
Zdroje jsou napájeny ze dvou fází L1-N a L2-N a na výstupu spojeny paralelně, každý 4000W.
Rozdílový tón sice nevzniká, kvůli spotřebě naprázdno je to udělané tak, že jeden zdroj dává 280VDC a druhý méně a tím je přes zpětnovazební optočlen umlčen a přidá se až při větším zatížení kdy poklesne napětí zdroje s vyšším napětím na úroveň zdroje s nižším napětím.
Je to naštelovaný tak, že do cca 2000W jede jenom jeden zdroj a nad 2000W do 8000W už jedou oba zdroje paralelně, v tu dobu s plnou střídou a tím už spotřeba naprázdno nehraje roli.
Zároveň jsou tam škrtiče, které zabraňují, aby z výstupu každého zdroje neteklo více jak 14A a nebyl přetížen.
Kvůli účinnosti nejsou na výstupech tlumivky a napěťová zpětná vazba neslouží k regulaci napětí, slouží pouze k umlčení.
Šlo by to takhle ?
Který optočlen umí "blikat" na 108kHz ?
Nebo to takhle jednoduše nepůjde a bude potřeba vzít externí hodiny 324kHz třeba ze zesilovače, podělit je třemi, nebo 648kHz a podělit šesti, na SG3525 nastavit volný chod oscilátorů o kousek níž ( 100kHz) a těch 108kHz vetknout do vstupů obou SG3525 s definovanou šířkou pulzu.
Vycházelo by to 324kHz / 3 = 108kHz , nebo 648 /6 = 108kHz
a 108kHz / 2 = 54kHz.
Synchronizace kmitočtu dvou SG3525
Moderátor: Moderátoři
Třeba 6N136 je optočlen pro digitální komunikaci a umí 1Mbit. Záleží, jestli ti vadí zpoždění, pokud půjdou hodiny od jednoho SGčka k druhému přes optočlen, tak budou o něco fázově zpožděné. Pokud mají být ve fázi, musíš použít externí kmitočet a pustit jej na obě SGčka přes stejné obvodové řešení mající stejné zpoždění.
Krátce před tím, než se to rozbilo, tak to ještě fungovalo...
Taky se dá použít vhodné trafo...
Kdysi se pomocí trafa občas u SMPS realizovala i zpětnovazební smyčka (regulace výst. napětí). Jedna z výhod byla neomezená životnost.
Jinak pochopitelně rychlých optronů je dnes celá řada a Zaky dobře popisuje tu ev. nutnost kompenzace fázového posunu.
Kdysi se pomocí trafa občas u SMPS realizovala i zpětnovazební smyčka (regulace výst. napětí). Jedna z výhod byla neomezená životnost.
Jinak pochopitelně rychlých optronů je dnes celá řada a Zaky dobře popisuje tu ev. nutnost kompenzace fázového posunu.
Kdo chce, hledá způsob;
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.

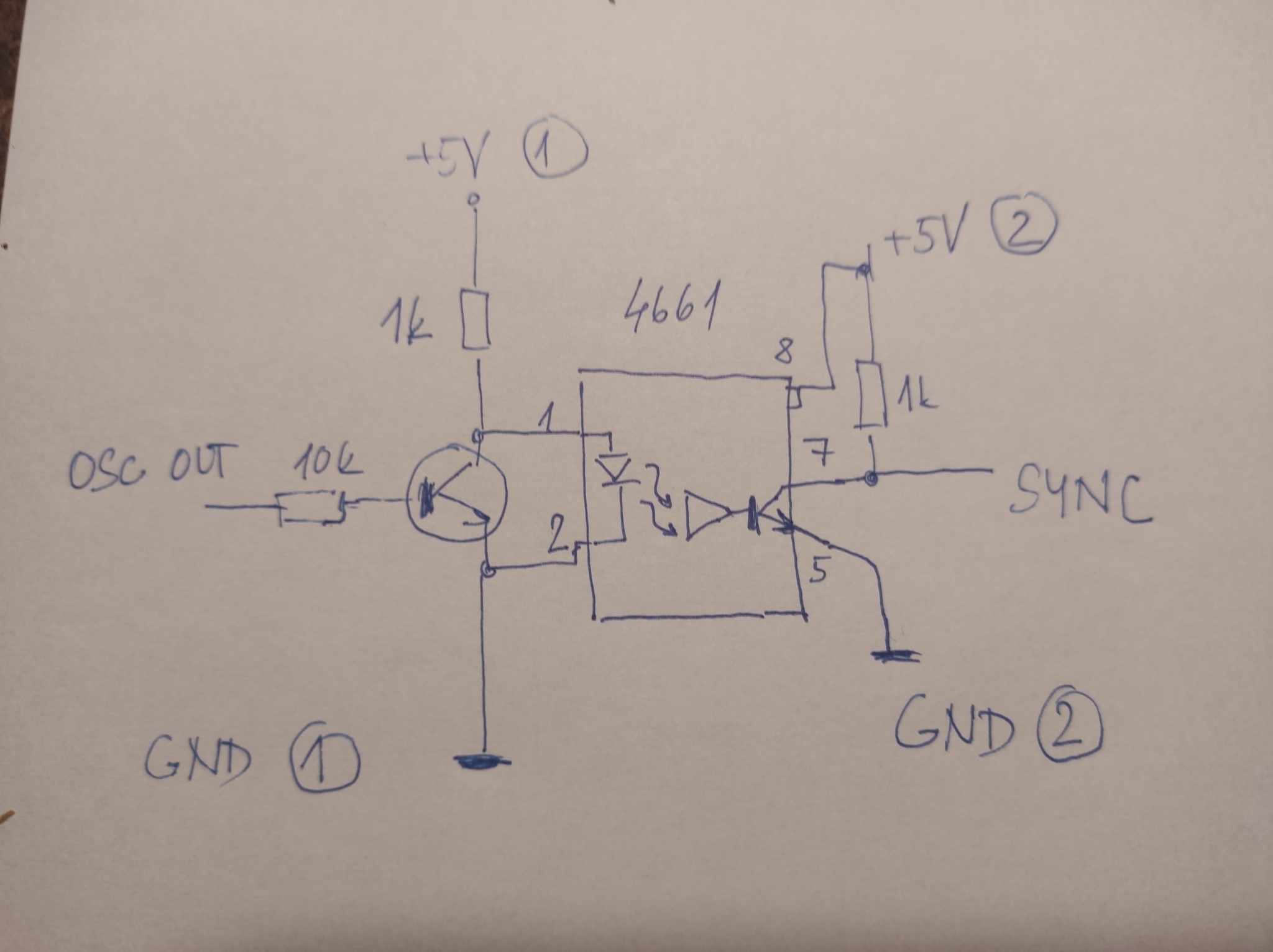

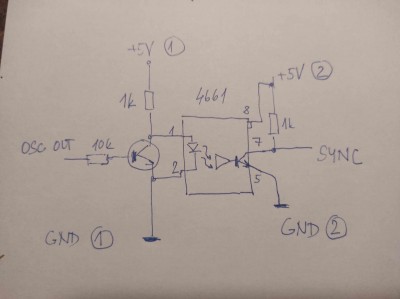

Protože z výstupu OSC OUT lezou krátké impulzy a HCPL4661 má otevřený kolektor, musí to být takto, aby impulzy zůstaly stejně krátké ?
Když dioda v optočlenu svítí, výstupní trazistor je sepnutý.

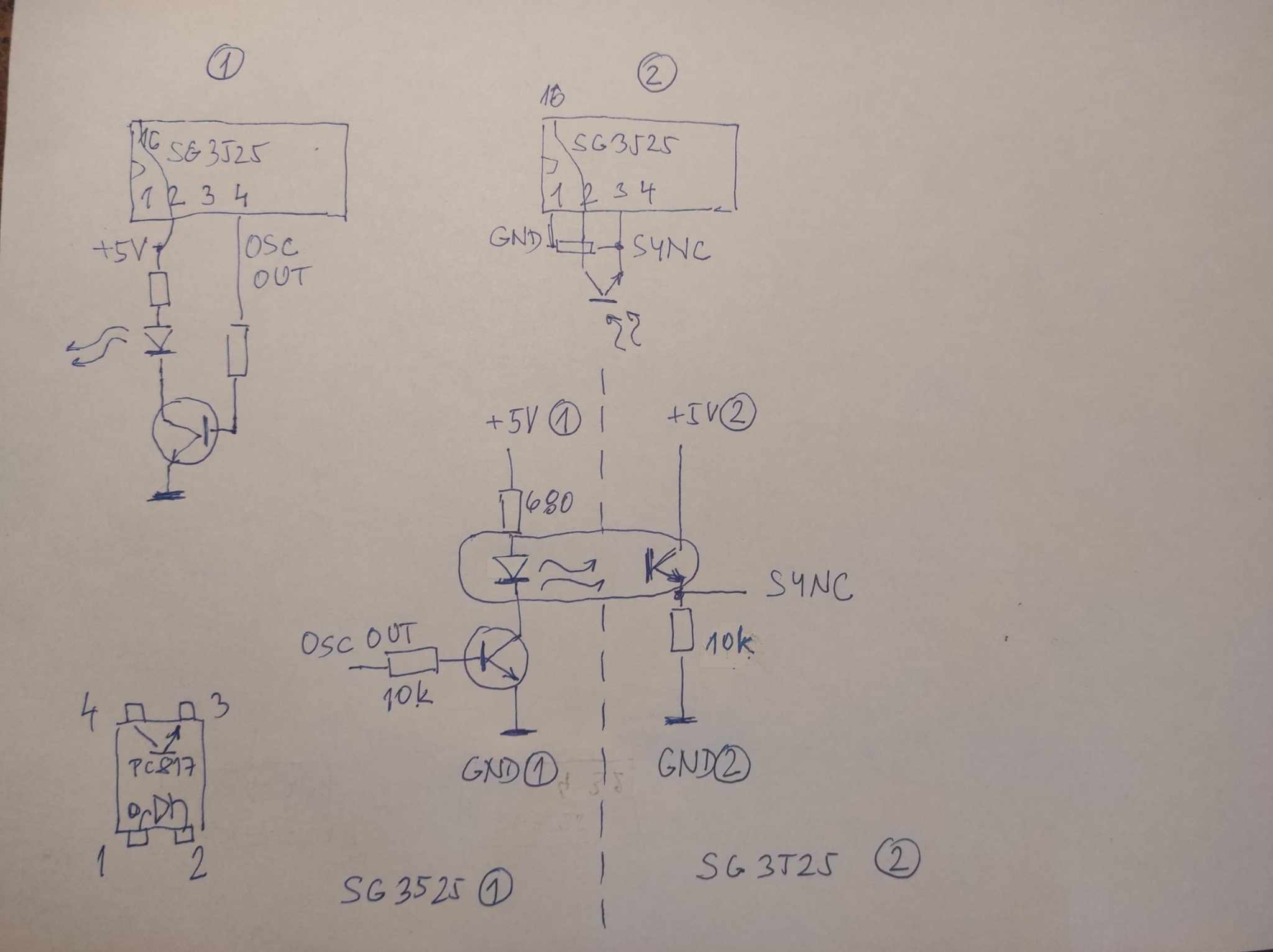

U slave SG3525 nastavím volnoběh na 100kHz a vetknutím 108kHz by to mělo synchronizovat na 108kHz.
Když dioda v optočlenu svítí, výstupní trazistor je sepnutý.
U slave SG3525 nastavím volnoběh na 100kHz a vetknutím 108kHz by to mělo synchronizovat na 108kHz.
- Přílohy
-
Záleží i na tom, zda se oscilátor v slave SG3525 synchronizuje hranou, nebo úrovní.
Pokud úrovní, měl bys udržet impulsy krátké, jestli hranou, pak je to jedno.
Bude to v DS nebo nějakých apopnotes.
K tomu fázovému posuvu: pokud zdroje nejsou nijak "signálově" svázány a sync je pouze kvůli eliminaci interferencí, pak na fázovém posuvu nezáleží.
Pokud úrovní, měl bys udržet impulsy krátké, jestli hranou, pak je to jedno.
Bude to v DS nebo nějakých apopnotes.
K tomu fázovému posuvu: pokud zdroje nejsou nijak "signálově" svázány a sync je pouze kvůli eliminaci interferencí, pak na fázovém posuvu nezáleží.
Kdo chce, hledá způsob;
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.
kdo ne - hledá důvod.
Ze dvou možností často volím tu třetí.
No, pokud se přenáší trojúhelník, tak to může být problém, protože možná nejde o synchronizaci, ale o přenos "rampy", ze které se vnitřním komparátorem v SG3525 generuje PWM.
Prostuduj si pořádně DS a appnotes, než se do toho pustíš.
Edit: nejsou ty sync pulsy náhodou spíš jehly (což je vlastně případně taky trojúhelník, ale velmi úzký)? To by odpovídalo výstupu za nějakým vnitřním derivačním členem a slave oscilátor se pak spouští těmito jehlami...
Prostuduj si pořádně DS a appnotes, než se do toho pustíš.
Edit: nejsou ty sync pulsy náhodou spíš jehly (což je vlastně případně taky trojúhelník, ale velmi úzký)? To by odpovídalo výstupu za nějakým vnitřním derivačním členem a slave oscilátor se pak spouští těmito jehlami...
