elektronicky komar

[grrrrrrrr]

Ahoj,

Hledal jsem pro deti v krouzku nejaka jednoducha zapojeni co by mohli realizovat a narazil jsem na toto:

https://www.electroschematics.com/electronic-mosquito/

Zkusil jsem to tedy spichnout na nepajivem poli a bouhzel i kdyz z na vystupu IC1b je vysoka uroven (cili oscilator by mel byt aktivovan) tak oscilator nezacne oscilovat. Jfet BF256A jsem nahradil BF245A protoze nic jineho jsem nemel po ruce. Vidi tam prosim nekdo nejaky zasadni problem proc by to nemelo chodit?

Diky.

[asdf]

A jaký jsou napětí na jednotlivých nožičkách toho JFETu (proti zemi)?

[samec]

oscilator nezacne oscilovat.

nekmitá IC1c či Bz1?

Aké sú napätia na pinoch 8 a 10 IC1, G T1 a C5?

Skús skratnúť S a D na T1. IC1c by mal kmitať.

[grrrrrrrr]

Napeti na Jfetu proti zemi jsou nasledujici:

G - 0V
D - 9V
S - 3,2V

Bz ani Ic1c nekmita je v klidu s vystupnim napetim 9V.

Kdyz zkratuji D a S tak se rozkmita IC1c na 2,66Khz.

[asdf]

Když je na D 9V, tak to znamená, že na R5 je úbytek 0V, takže tím JFETem neteče žádný proud. Tak by možná pomohlo zvednout napětí na G. Třeba tak, že se zapojí odpor třeba 2,2MOhm mezi +9V a horní kontakt R8.

[PotPalo]

To zapojenie je divné. Keď je C3 nabitý a T1 zavretý, tak vstup 8 do IC1c je vlastne akoby nezapojený. Čo ho potom má donútiť zmeniť stav? Iba ak kapacita medzi G a S, ak príde nejaký signál cez C4 na G. Alebo je to navrhnuté na presné hodnoty aby to preplo skôr než sa to dostane do stavu keď to nekmitá. Čo tak skúsiť nejaký 4M7 odpor z S na + alebo -? Tá 4020 pracuje?

Vidím že píšem pomaly.

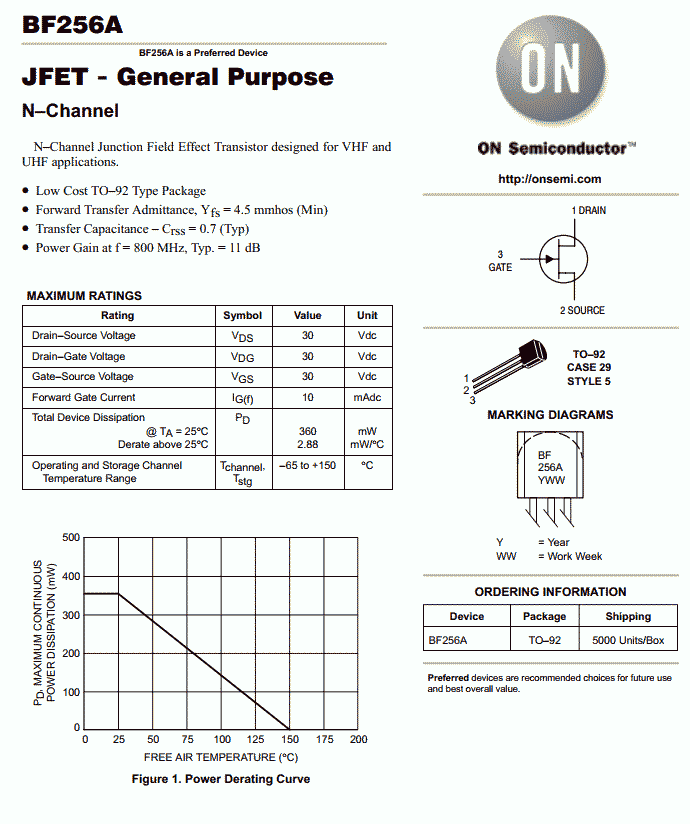

edit: vývody mosfetu máš zapojené správne? BF256A ich má inak ako BF245A

[asdf]

To mě taky napadlo, ale přijde mi, že jsou zapojené stejně.

https://html.alldatasheet.com/html-pdf/ ... F245A.html
https://html.alldatasheet.com/html-pdf/ ... F256A.html

[PotPalo]

Tak to neviem prečo je to tu inak. To si každý výrobca otáča púzdro ako sa mu zachce?!

[asdf]

Hmm. To je dobrý chyták.

[Valdano]

To zapojenie je divné. Keď je C3 nabitý a T1 zavretý, tak vstup 8 do IC1c je vlastne akoby nezapojený. Čo ho potom má donútiť zmeniť stav?

Na vstupu 8 IC1c je stav H dokud je na C3 napětí nad prahovou úrovní pro přechod do stavu L a jakmile napětí na C3 poklesne pod prahovou úroveň a ono poklesne vybíjením do vstupu 8 a poté vstup 8 IC1c vyhodnotí stav jako L a tím se změní stav na výstupu 10 IC1c na H a C3 se začne zase nabíjet a až dosáhne prahovou úroveň pro přechod do stavu H tak vstup 8 IC1c vyhodnotí stav jako H a tím se změní zase stav na výstupu 10 IC1c na L a C3 se zase začne vybíjet.

[asdf]

Ještě by možná stálo za to vyndat ten JFET a změřit odpor mezi D a S. Radši asi mezi všema nožičkama. Na obě strany.

[Valdano]

Ten JFET může být také vadný. Asi by stálo zato jej vyzkoušet samostatně v nějakém samostatném testovacím zapojení jestli vůbec funguje.

[Valdano]

Napeti na Jfetu proti zemi jsou nasledujici:

G - 0V
D - 9V
S - 3,2V

Bz ani Ic1c nekmita je v klidu s vystupnim napetim 9V.

Kdyz zkratuji D a S tak se rozkmita IC1c na 2,66Khz.

Napětí na S tj. vlastně napětí na C3 by mělo při kmitání kolísat pod a nad prahové úrovně L/H pro překlápění vstupu 8. Pokud se to děje jen při zkratu mezi D, S tak T1 nefunguje. Buď je vadný a nebo jen špatně zapojený v důsledku jiného rozložení vývodů jak zde naznačil PotPalo.

[grrrrrrrr]

Diky za rady. Vyzkousim a dam vedet.

[PotPalo]

...jakmile napětí na C3 poklesne pod prahovou úroveň a ono poklesne vybíjením do vstupu 8 ...

Takže keď sa nejakému výrobcovi podarí vyrobiť IO s nižšou spotrebou na vstupoch, tak to bude mať inú frekvenciu, pokiaľ to teda vôbec bude fungovať. Čo mi to tak pripomína... už viem. Zapojenie rezonátoru z kryštálu a 74LS04 od Tesly. To tiež fungovalo iba s IO od Tesly, od iného výrobcu už boli problémy.
