farebny kod kondiku

[jogi24]

Ahoj chalani.

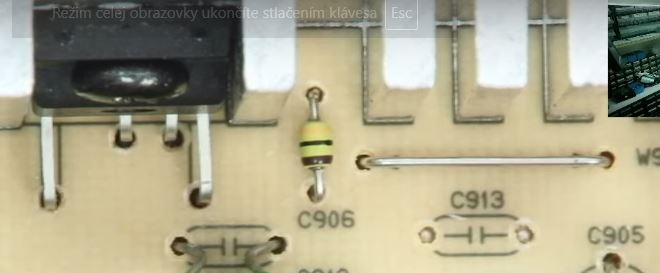

Skusite mi poradit aka je to hodnota kondenzatora?
s takym som sa nestretol.
Dakujem

[PavelFF]

To, co vypadá jako vosí zadek, není kondenzátor. Proto to nemůžeš poznat.
EDIT: V tom případě odvolávám co jsem řekl. Taky jsem takový ještě neviděl. Zmátly mě rozklepané konce přívodů, jako mívají diody.

[teufel]

hnědá, černá, oranžová - 1, 0, x1000 - 10 nF? Jestli je ten 3. proužek žlutý, tak 100 nF

[rnbw]

Tieto kondenzatory pouzivali Japonci v 90. rokoch. Najlepsie by bolo zohnat schemu.

[dred]

Ono by aj bez schémy schémy zhruba šlo určiť, čo tam má byť... len to chce fotku väčšej plochy na určenie funkcie obvodu...

[jogi24]

No tak za tu schemu platim PIVO.....

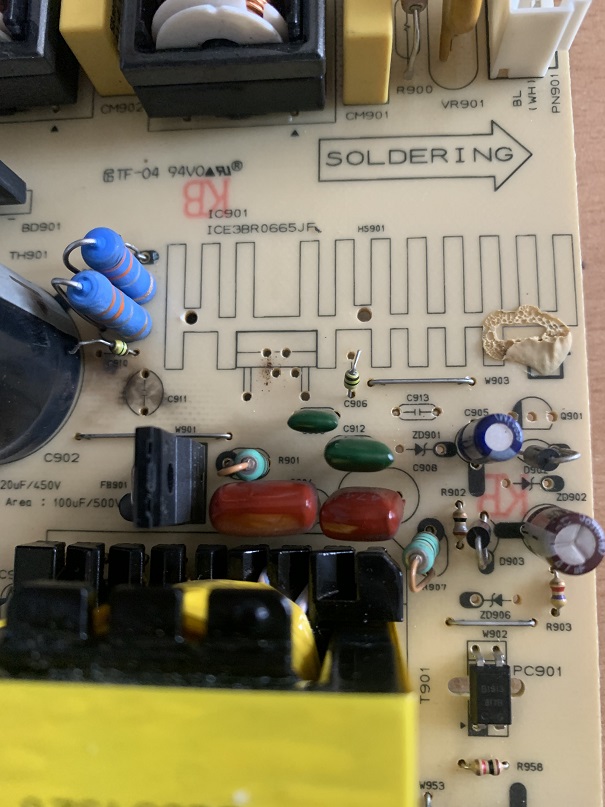

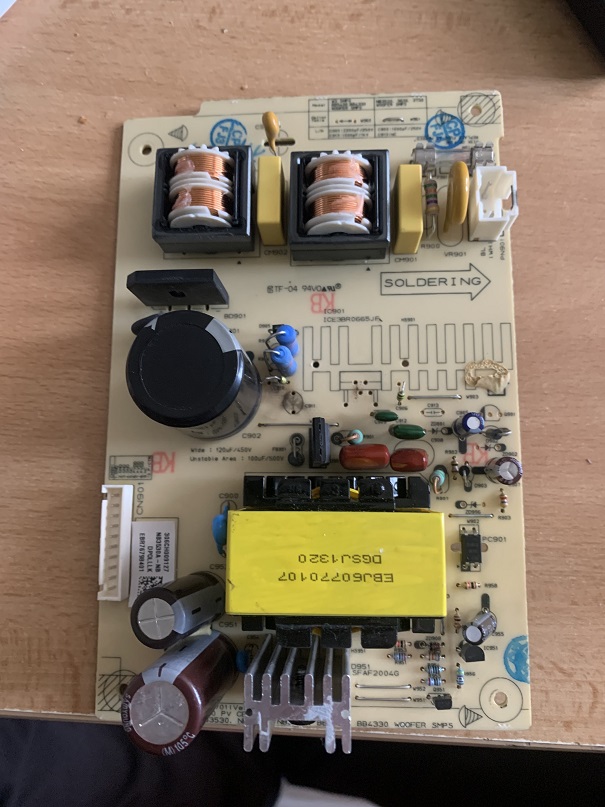

Je to zdrojova doska subwoferu zo soundbaru LG NB3530A.

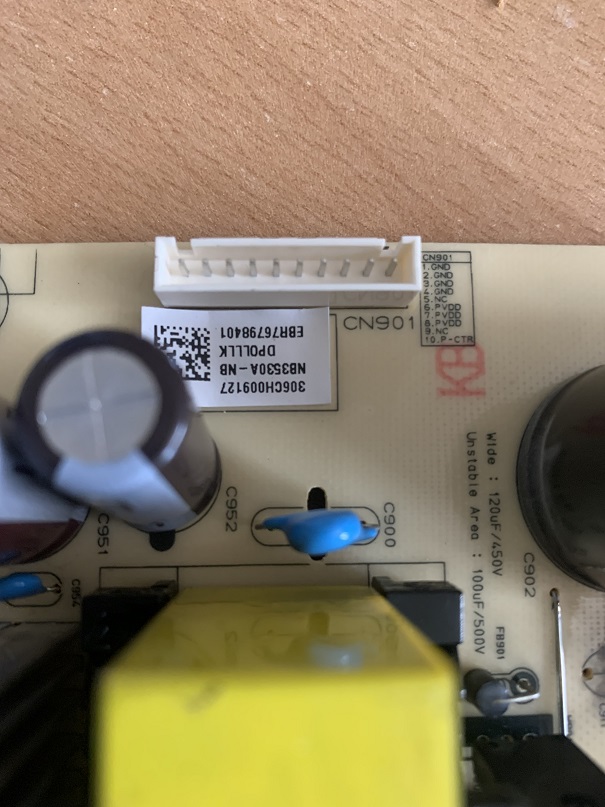

Prikladam par fotiek.
IO riadenia je 3BR0665JF
Su odstrelene vsetky zenerky ZD901,ZD902,ZD906, a to je tiez dilema vytypovat ich. Oznacenie co som vycital je:
0C51
Z22B
33B5T
Prikladam aj link v ktorom a venoval pan oprave, ale tiez mi tam nieje vsetko jasne. Na konci tiez typoval hodnoty zeneriek.
https://www.youtube.com/watch?v=JeLmRWLYaHI
Dakujem vsetkym za rady k teme.

[jezevec]

On to vůbec nemusí být kondenzátor, výrobci občas dělají změny zapojení a staré označení na desce zůstává.

Teď vidím, že jsi doplnil popis a fotky, to jsi měl udělat hned v prvním příspěvku.
Co to je za součástku poznáš podle datasheetu nebo zapojení toho IO v nějakém zdroji. Na který pin je ten "kondenzátor" zapojený?

[rnbw]

Samozrejme, ze to je kondenzator - tento typicky tvar ziadna ina suciastka nema.

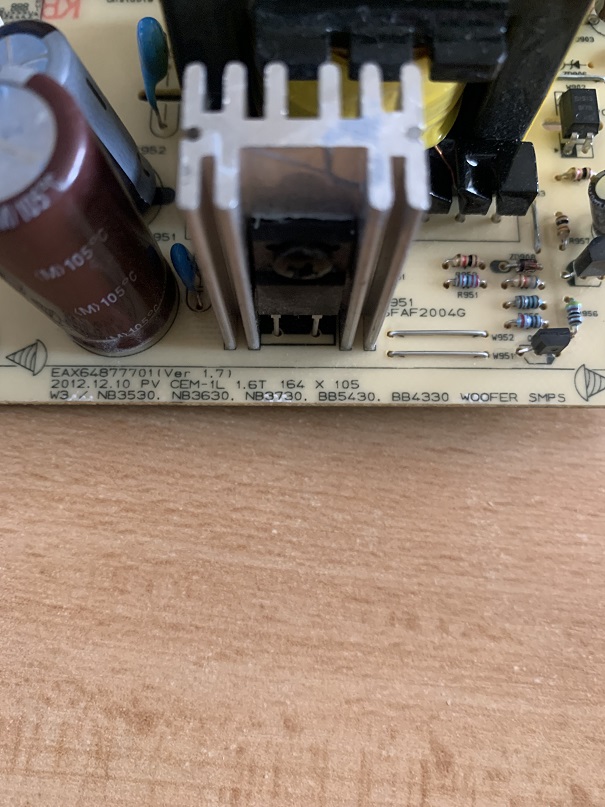

Schema zdroja EAX64877701 je tu:
https://cdn.elektro-ivicic.cz/data/user ... lk-pdf.pdf

C906 je 100nF/50V

[jogi24]

Samozrejme, ze to je kondenzator - tento typicky tvar ziadna ina suciastka nema.

Schema zdroja EAX64877701 je tu:
https://cdn.elektro-ivicic.cz/data/user ... lk-pdf.pdf

C906 je 100nF/50V

Chlape ty na to kam chodis? Co spis medzi schemami? Visim Ti pivo, kedy-kde...

[barnodaj]

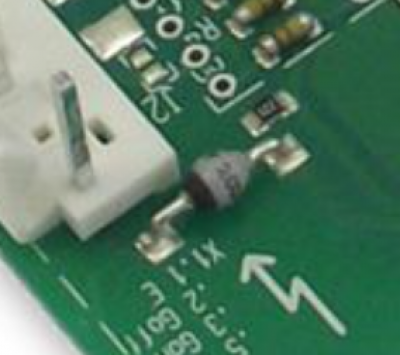

Tak hodně podobný, ne-li stejný tvar má VN dioda v driveru SKHI, přes ní se měří napětí na sepnutém igbt a s toho se odvozuje zkrat nebo nadproud v řízeném obvodu.

[EKKAR]

Barnodaji, máš 1000 bodů za slepotu. Jestli tahle dioda, futrálovaná jako stará dobrá BYT51 a jí podobný typy, má stejnej tvar jako keramickej kondík z obrázku v prvním postu, tak já jsem čínskej bůh srandy ... Tvoje fotka ukazuje tvar v podobě vajíčka nebo miniaturního soudečku, s nejširším místem přibližně ve středu dýlky a k oběma vývodům se kapičkovitě zužující k tvarem navazujícím vývodům - tvar z prvního postu je čistě válcovej, navíc ještě s mírně utopenýma vývodama jakoby zanořenýma do čela válečku ...

[jogi24]

A este pri tej diode by si asi marne hladal oznacenie na doske "C.....".

[Michal22]

Tyhle keramiky jsem viděl i na starých PC deskách, v devadesátých letech. Mám doma kdesi nejake výzizsky podobného tvaru, ale celožluté, s označením 104, takže 100nF.
Tady bych to viděl na stejnou hodnotu.

[jogi24]

Asi ano, podla schemy su tam 100nF. Farebny kod podla tabulky rezistorov.
Hlavne vdaka uzivatelovi "RNBW".
Ten by schoval Derricka v patrani do vacku

[EKKAR]

V televizi THOMSON z 90. let toho bylo jak naseto - odpory a kondíky byly už SMD, ale v podobě válečku s barevným proužkovým kódem a pokovenýma čepičkama - doslova jak TR212 bez vývodů. A jestli je to konkrétní NĚCO odpor nebo kondík se poznalo jen podle barvy - kondíky měly růžovej podklad, odpory modrej a zelenej ...
