Výhýbka repro JBL L20

[ferro0]

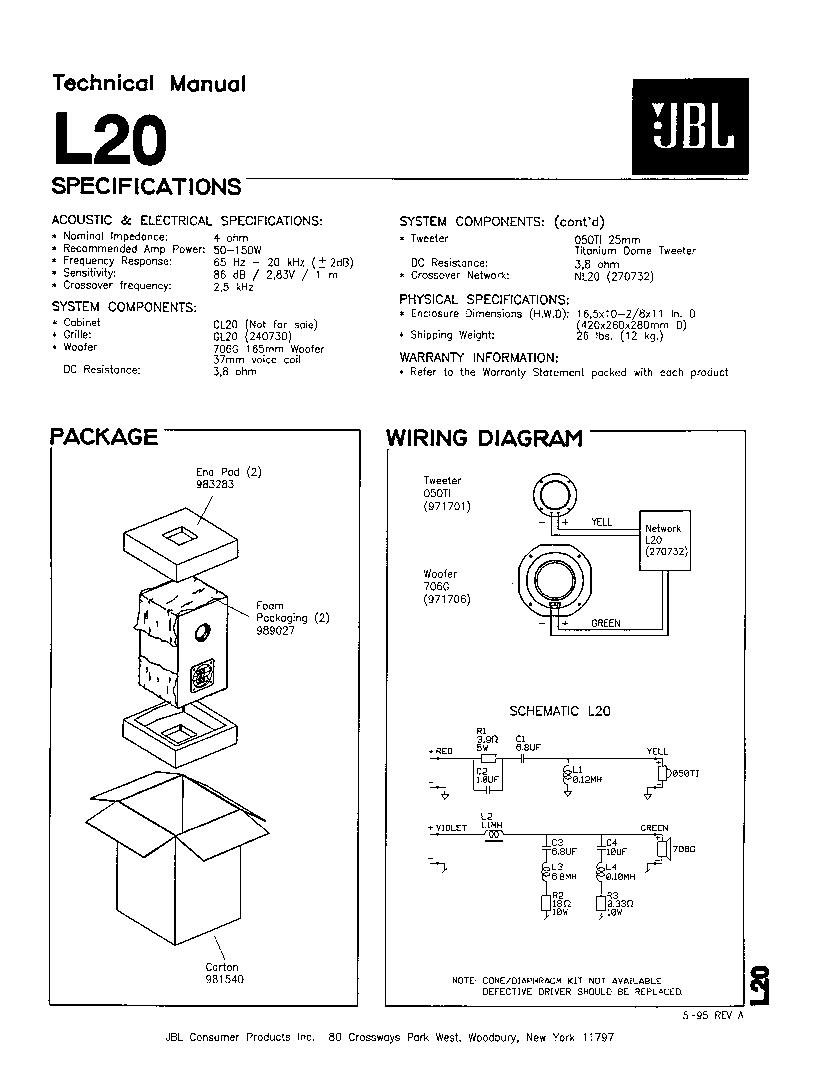

Zdravím, mám z druhé ruky tyto repra a výhybka není původní a chtěl bych ji dát do původního stavu. Schéma jsem našel, ale hodnoty jsou špatně čitelné. Díky.

[jezevec]

Které hodnoty nemůžeš přečíst? Mě jdou přečíst normálně.

[ransom]

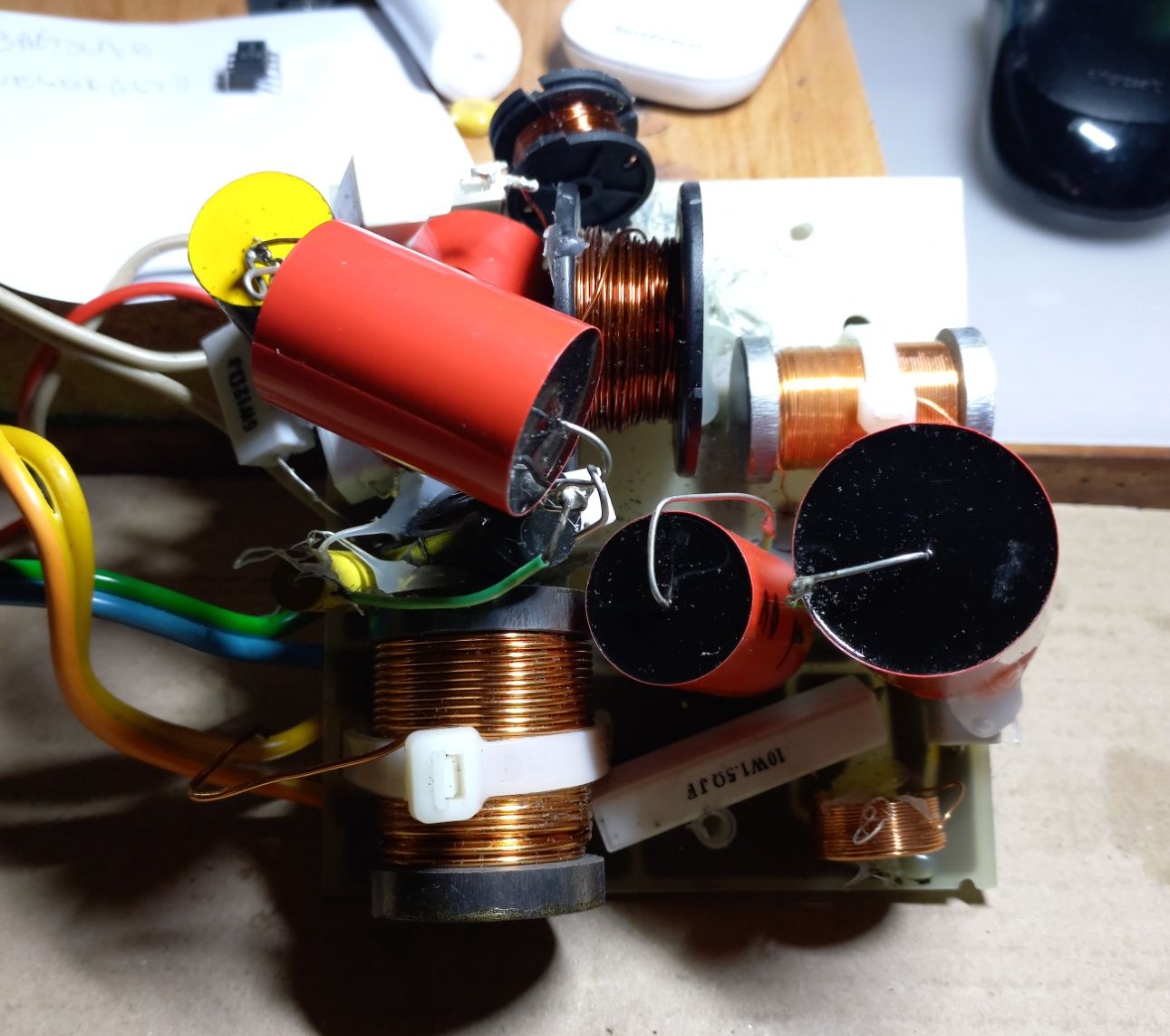

Ono je ale možný, že ty repra někdo odměřil a výhybku upravil na míru, protože je viditelně složitější. Že je na vrabčí hnizdo ničemu nevadí.
Pokud tomu tak je, bude to hrát líp než s výhybkou původní.

[TheLastUnicorn]

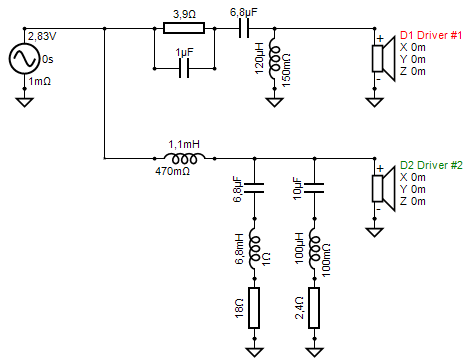

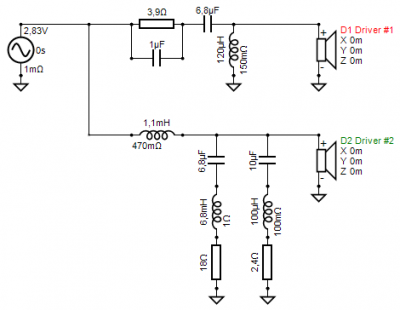

Vypadá to, že původní zapojení vypadá takhle, ale hodnoty DC odporu cívek se už asi nedovíme.
