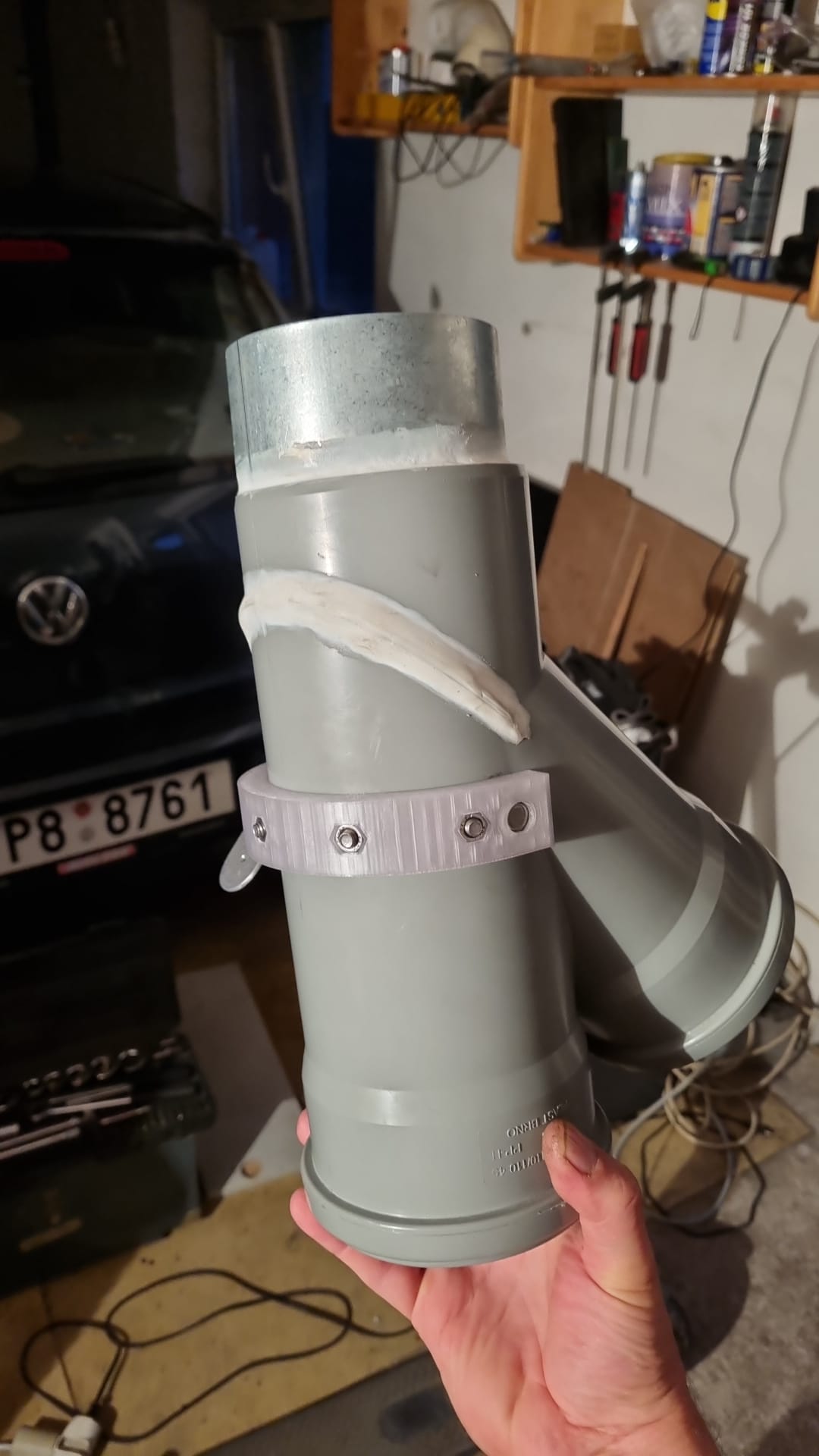

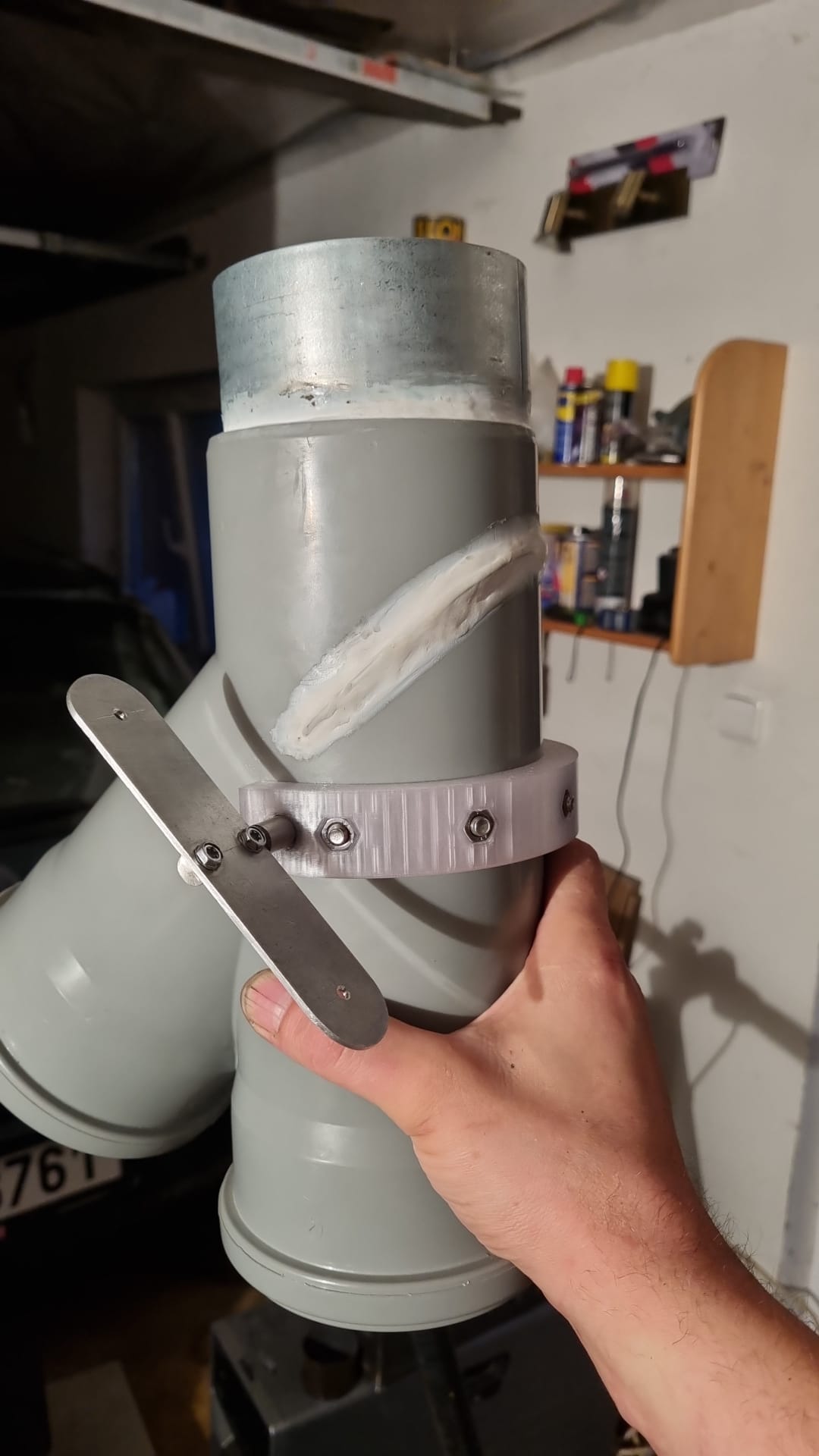

Ahoj! Postavil jsem do svislého svodu okapu výhybku na vodu ;o))) Ve 110mm trojáčku těma dvěma vývodama dolů je prostě eleipsovitá klapka na 10mm hřídeli na dvou ložiskách s gufery. Tu když otočím do svislé polohy, nic nedělá a voda teče po vnitřní stěně trubky do kanálu. A když klapku zavřu, tj. cca. 30° vytočím, teče voda odbočkou do 1000L IBC. Teď je to celý jen mechanický. Ale chci to ovládání elektrifikovat, automatizovat.
Chci dát do IBC hladinový spínač. Ten by, při dosažení hladiny, měl dát signál něčemu, nějaké řídící jednotce a ta by měla postavit klapku svisle. A při poklesu hladiny by se kalpka zase dalším signálem zavřela.
Buď můžu použít dva 24V solenoidy, které by nezávisle tahaly za jeden resp. druhý konec. Těm by stačil třeba 2 vteřinový impuls k akci. Ale vyžadovalo by to něký kombo relátek.
Nebo můžu použít malý krokový motorek (6x6x6 cm z tiskárny), ale k němu už by byla potřeba nějaká ta logika a koncové spínače.
Má smysl to svěřovat arduinu?? To bych dovedl schovat do podhledu u střechy a jen k němu přivést kablíky jednotlivých aktivních členů...
Nejspíš už je to dávno vyřešená úloha, ale ani 2 dny googlení mi zatím nepřinesly uspokojivý a aplikovatelný řešení. Má někdo tady nějaký nápad??
Díky předem!
Jirka
Ovládání klapky ve svodu okapu
Moderátor: Moderátoři
-
GeorgettaCZ
- Příspěvky: 14
- Registrován: 13 kvě 2024, 00:00
Ovládání klapky ve svodu okapu
- Přílohy
-
-
-
-
Zkus to bez automatizace:
https://e.coleman.cz/pozink-lak-svody-1 ... 04-cice-cz
https://e.coleman.cz/pozink-lak-svody-1 ... 04-cice-cz
Tohle jsme řešili na nádrži pro kondenzát čistě mechanicky.
Lanko přes dvě kladky. Jeden konec lanka tahá klapku do polohy otevřeno, na druhém konci kilové závaží, které vyvíjí sílu. V nádrži plovák. Nad určitou hladinou plovák posune lanko za zarážku na lanku, nadzvedne závaží, klapka spadne do polohy zavřeno.
Lanko přes dvě kladky. Jeden konec lanka tahá klapku do polohy otevřeno, na druhém konci kilové závaží, které vyvíjí sílu. V nádrži plovák. Nad určitou hladinou plovák posune lanko za zarážku na lanku, nadzvedne závaží, klapka spadne do polohy zavřeno.
-
GeorgettaCZ
- Příspěvky: 14
- Registrován: 13 kvě 2024, 00:00

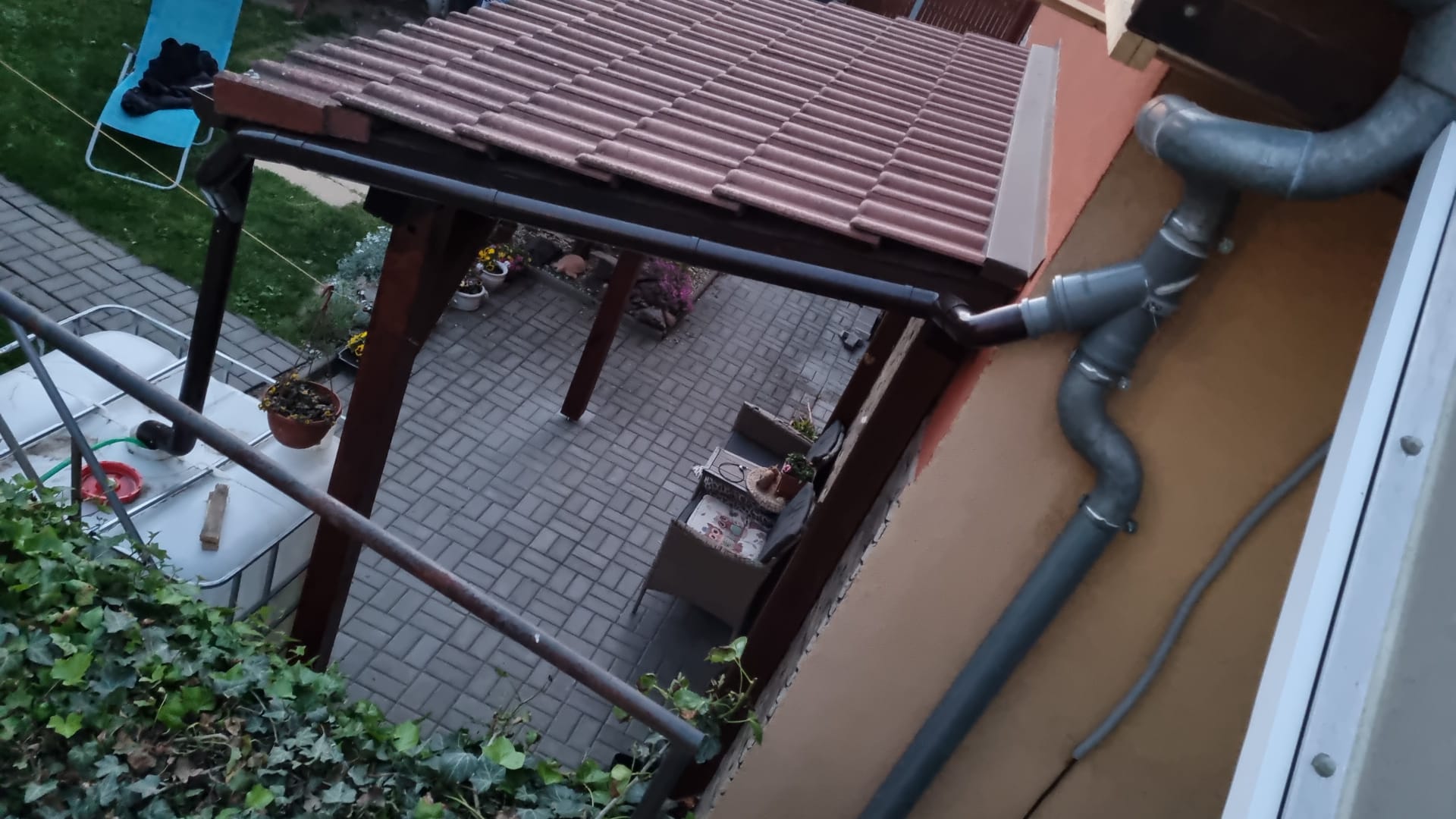

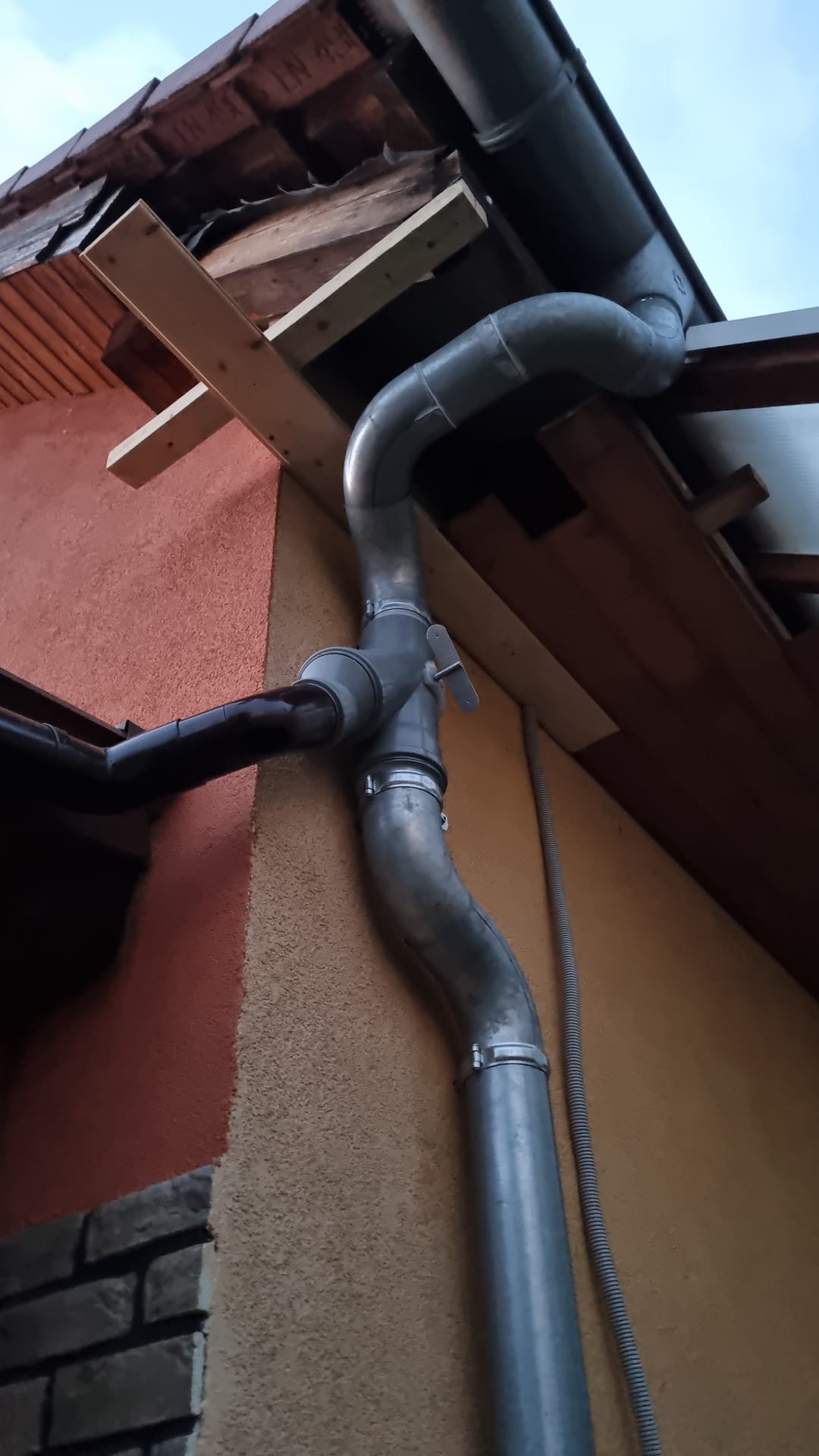

Díky za bleskové odpovědi, ale... Ty fotky mluví, myslím si, samy za sebe.
1. Teď, když už je to prakticky hotovový, kupovat a včleňovat nějaký modul za 2.300 Kč, když do teď mě to stálo jen pár destikorun, a to ještě s absolutně nedostatečným průměrem/průtokem, je prostě nesmysl..., sorry, to není rada, kteoru jsem chtěl.
2. přepad by znamenal jednak další díru do toho IBC z boku a toho se chci vyvarovat; dělat přepad z horního otvoru by zcela jistě znamenalo uniky vody nad a kolem toho přepadu a to taky není cesta, kterou se chci vydat. A navíc!
3. nemám ten přepad už potom stejně kam svést a hadici přepadu nechat jen tak ležet na dlažbě prostě nechci z bezpečnostních i designérských důvodů, prostě by to bylo hnusný a děcka by po tom pořád šlapaly a žena o to zakopávala...ne! To taky nechci, sorry, když už jsem si dal tu práci a všecko to naprojektoval a vymyslel, aby to bylo funkční a přitom aby to zabíralo co nejméně místa a vypadalo to hezky, tak to teď nezprzním hadicí vedoucí kmasi... To IBC budu obkladat dřevem, páč už takhle je to škivý..!
4. no, mechanicky na řetízky to mám teď..., ale když odjedem celá rodina, chci to mít nějak vyřešené a kladkostroj, vzhledem k poloze nádrže a klapky...je prostě nereálný.
No, myslel jsem si, že jsem se přihlásil do fóra elektrikářů/bastlířů, ale teď vypadá jinak...
I tak díky všem! Počkám, kdo s čím ještě příjde...
1. Teď, když už je to prakticky hotovový, kupovat a včleňovat nějaký modul za 2.300 Kč, když do teď mě to stálo jen pár destikorun, a to ještě s absolutně nedostatečným průměrem/průtokem, je prostě nesmysl..., sorry, to není rada, kteoru jsem chtěl.
2. přepad by znamenal jednak další díru do toho IBC z boku a toho se chci vyvarovat; dělat přepad z horního otvoru by zcela jistě znamenalo uniky vody nad a kolem toho přepadu a to taky není cesta, kterou se chci vydat. A navíc!
3. nemám ten přepad už potom stejně kam svést a hadici přepadu nechat jen tak ležet na dlažbě prostě nechci z bezpečnostních i designérských důvodů, prostě by to bylo hnusný a děcka by po tom pořád šlapaly a žena o to zakopávala...ne! To taky nechci, sorry, když už jsem si dal tu práci a všecko to naprojektoval a vymyslel, aby to bylo funkční a přitom aby to zabíralo co nejméně místa a vypadalo to hezky, tak to teď nezprzním hadicí vedoucí kmasi... To IBC budu obkladat dřevem, páč už takhle je to škivý..!
4. no, mechanicky na řetízky to mám teď..., ale když odjedem celá rodina, chci to mít nějak vyřešené a kladkostroj, vzhledem k poloze nádrže a klapky...je prostě nereálný.
No, myslel jsem si, že jsem se přihlásil do fóra elektrikářů/bastlířů, ale teď vypadá jinak...
I tak díky všem! Počkám, kdo s čím ještě příjde...
Milan_F píše: https://www.youtube.com/watch?v=fltGLWJ9Y-A
tohle je super nápad
a ani to nemusí být koule . . .
stačí vyříznout "válec" z polystyrenu a nahoru nalepit nějakou gumu . . .
o víkendu budu řešit něco podobného.
Píšete že to chcete automatizovat ohledně hlídání hladiny by šel použít modul HRH-5 i s továrními sondami více informací k modulu je na www.elkoep.cz kde jsem je kdysi objednával. Tyto moduly používám dlouhou dobu a jsem s nimi spokojený má napájení jak 24VDC tak možnost napájení 230VAC. Jeden přípravek používám na dopouštění vody do stejné nádrže jako máte i Vy, ten mám na webu zde uvedený modul spíná seleonidový ventil, moduly i s elektronikou montuji do elektrikářských přístrojových krabic. Další přípravek jsem kdysi dělal kamarádovi na podobný přepínání toku vody při plnění do zásobníků na vodu. Zde jsem jako elektroniku pro vyhodnocování signálu z tohoto snímače (spínání kontaktů) použil PICAXE 08M2 který ovládal el. motorek s koncovými polohami pomocí koncových spínačů.
- Přílohy
-
Katalogovy_list_HRH-5.pdf- (224.16 KiB) Staženo 108 x
-
GeorgettaCZ
- Příspěvky: 14
- Registrován: 13 kvě 2024, 00:00
ok1hga píše:Milan_F píše: https://www.youtube.com/watch?v=fltGLWJ9Y-A
tohle je super nápad
a ani to nemusí být koule . . .
stačí vyříznout "válec" z polystyrenu a nahoru nalepit nějakou gumu . . .
o víkendu budu řešit něco podobného.
Jo, tohle je fakt super a ani to nemusí mít průměr 110mm, k přepadu by stačilo i něco menšího. Ale jak říkám, já už pak nemám ten přepad kam svést.Na další nádrž už není místo a abych to dostal do kanálu, musel bych rozvrtat několik metrů zámkovky, vyhrabat odpad a pak tam vymýšlet nějaký izolovný přechody a udržet spád...
Veškerá automatizace je na dvě věci pokud máš někde poblíž stromy a listí nebo jehličí ti padá na střechu a do žlabů. Já pohořel na borovicích, co mám přes ulici. Jakmile postavíš do cesty vody v svodu cokoliv, za co se hlavně to dlouhý borovicový jehličí zachytí, za chvíli je svod zacpanej. Já to nakonec řešil přepadem. Žádnou díru do IBC dělat netřeba, stačí do víka zalepit hajzltrubku a kolenama a kusama trubky udělat přetok kam je potřeba.
Jirka
Proč mi nemůže všechno chodit hned ?!!
Proč mi nemůže všechno chodit hned ?!!
-
GeorgettaCZ
- Příspěvky: 14
- Registrován: 13 kvě 2024, 00:00
workhard píše:900 jenom za snímač, ještě serva, to bude drahé a to pán nechce. Musí se to vejít do pár desetikorun.
Jo, lidi jako ty, co jen kritizují ostatní a překrucujou slova jiných, ale jinak nic konstruktivního vymyslet schopní sami nejsouí, ty máme všichni nejraději... Takových máme plnou vládu...
Ale já nenapsal ani slovo o tom, že se chci vejít do pár desetikorun. Já napsal, že investovat do dalšího okapového modulu za 2.300,- teď, když už to mám celé postavené a jen hledám vhodný pohon pro tu klapku, prostě nehodlám. Jinak je mi samozřejmě jasný, že elektrický řešení nebude zadarmo. Tak se, prosím tě, raději příště zdrž a napřed si to po sobě přečti... Nebylo to ani vtipný, ani k věci, takže kompletně k ničemu.
