Diskrétní Nizkoúbytkový regulátor napětí

#1 Příspěvek od kulikus »

Pokud tu někdo hovíte teorii obvodů, chci se zeptat, na vlastnosti zapojení tohoto LDR.

Potřebuju to použít s jednou bílou LED (D2,3 nebudou; pouze D1) na 3mA a co nejnižším úbytkem napětí na 'r' a Q3, protože to bude stabilizovat 2,64V mezi +Vcc a katodou D1 v rozsahu vstupního napájení Vcc 2,7-3,2V.
Zatížené to bude rezistorem 120k, který není na obrázku.
Potřebuju, aby to stabilizovalo uvedené napětí od co nejnižšího Vcc.


V textu píší, že proud je inverzně proporcionální hodnotě 'r' s úbytkem kolem 40 mV, a závisí na parametrech trandu Q3.
    "The value of R1 is suitable for a blue/white LED with a voltage drop in the range of 2.9V – 3.4V. To maintain this current level at other forward voltage drops, change the value of R1 proportionally to the voltage drop change.

    The current through the LEDs is inversely proportional to the value of r. Current can be roughly changed with this resistor, and finely tuned by varying R1."

Kvůli sjednocení hodnot dalších odporů chci použít r=33R.
Řeším
- jaký vliv to bude mít s H21e trandu Q3 na +Vcc min,
- na stabilitu výstupního napětí
- a co tím ztratím.

Edit:
Bílá LED tam je potřeba na podsvícení. Stabilizované napětí vyvedeno pro ladicí varikap. Napájení ze dvou tužkových.
Radši z diskrétních součástek.
Naposledy upravil(a) kulikus dne 11 čer 2024, 19:49, celkem upraveno 1 x.
Uživatelský avatar
samec
Příspěvky: 6669
Registrován: 19 pro 2017, 00:00

#2 Příspěvek od samec »

Q3 sa otvorí, ak sa otvorí Q2.
Q2 sa otvorí, ak sa otvorí Q3.
Ak sú Q2 a Q3 na začiatku zatvorené, tak sa otvoria jedine cez Icb0.

Zahoď to a použi LM4051-ADJ.
Uživatelský avatar
EKKAR
Příspěvky: 35011
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#3 Příspěvek od EKKAR »

Ftip celejch těchto zapojení je právě v tom, že nejsou díky nedostatečný shodě ve vlastnostech jednotlivejch tranzistorů nikdy plně symetrický, takže právě kvůli o maličko vyššímu klidovýmu proudu se některej tranzistor začne otevírat dřív než jinej. Časová konstanta procesu se pohybuje ve zlomcích sekundy a v případě, že zapojení nefunguje, stačí nahradit tranzistor na některý z pozic za jinej kus. Je to podobná alchymie, jako u lavinovýho generátoru, o úspěchu rozhoduje mikroskopická diference v dotaci kolem přechodu ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
kulikus
Příspěvky: 3260
Registrován: 10 pro 2009, 00:00
Kontaktovat uživatele:

#4 Příspěvek od kulikus »

Ano, na anodě D1 obvod udržuje konstantní napětí vůči GND. To určuje s R1 proud do kolektoru Q1, který se zrcadlí s regulační odchylkou z 'r' na kolektor Q2 a přes R2 do báze Q3.
Na regulaci má tedy vliv hlavně Beta Q3 a velikost 'r'.
Jak správně volit r, R2,R1?

Jak velké rozdíly emitorových odporů akceptuje proudové zrcadlo Q2 Q1?

Mám pocit, že by odpory v emitorech zrcadla měly mít podobné hodnoty, tj. r by se měl volit malý při absenci rezistoru v emitoru zrcadlového trandu.

Je to pravda?
Uživatelský avatar
samec
Příspěvky: 6669
Registrován: 19 pro 2017, 00:00

#5 Příspěvek od samec »

No a teraz to ešte spočítaj pre zmenu parametrov pri zmene teploty. Prajem veľa šťastia.

Preto na extrémne presné super tajné použitie radšej použi hotovú, vo fabrike na nejaké ppm kalibrovanú referenciu, napríklad ten LM4051-ADJ.
Uživatelský avatar
rnbw
Příspěvky: 37414
Registrován: 21 bře 2006, 00:00
Bydliště: Bratislava

#6 Příspěvek od rnbw »

On chce ale napajat LED. A na to sa pouziva konstantny prud, nie napatie.
Uživatelský avatar
PavelFF
Příspěvky: 5328
Registrován: 18 úno 2008, 00:00
Bydliště: Brno

#7 Příspěvek od PavelFF »

kulikus píše:..., protože to bude stabilizovat 2,64V mezi +Vcc a katodou D1 v rozsahu vstupního napájení Vcc 2,7-3,2V.
Zatížené to bude rezistorem 120k, který není na obrázku....
?????
Dej přesné schéma zapojení, jak si to představuješ. Obvod stabilizuje proud a nikoli napětí.
Mám dojem, že očekáváš jinou funkci.

Jestliže je obvod navržen na napájení kolem 12V, nebude příliš dobře fungovat při malém napájecím napětí na hraně funkčnosti. Nedokonalosti se projeví výrazněji.

Jednodušší je to postavit na prkénku a otestovat, než dumat co by kdyby.
Uživatelský avatar
kulikus
Příspěvky: 3260
Registrován: 10 pro 2009, 00:00
Kontaktovat uživatele:

#8 Příspěvek od kulikus »

ano, samec má pravdu. Ale snažím se vyhnout paralelní regulaci kvůli výdrži baterií (dvě tužkové).
Ale potřebuju jedno LEDkový podsvit a konstantní napětí pro varikap.
Při konstantním proudu (a teplotě) lze na LED měřit konstantní napětí.
simulace i zbastlení mám dávno hotové.
Ale položil jsem dost konkrétní dotaz v naději, že tu máme schopného obvodáře, co to algebraicky odvodí.
Ale nakonec se v algebře potrénuju sám.
Uživatelský avatar
DukeNuke
Příspěvky: 2021
Registrován: 02 dub 2018, 00:00

#9 Příspěvek od DukeNuke »

Z logiky věci - vezmu-li průměrnou hodnotu napětí na bílé LED 3,0-3,2V, k tomu přičtu úplně otevřenej trand 0,4V, 0,015V na rezistoru zanedbám, tak mi vyjde minimální napájecí napětí 3,5V a tudíž to napájet dvěma tužkovejma nepůjde.
Tolik algebra.
A jinak - buď řeším zdroj proudu, nebo zdroj napětí. Oboje je blbost.
samponek
Příspěvky: 3885
Registrován: 11 kvě 2015, 00:00

#10 Příspěvek od samponek »

Možná to fungovat bude, z praxe mají některé bílé LED napětí 2.68V, konkrétně jde o druh AlGaInN - N nitrid boru a už jsou i v prodeji.
Poznáš je i laicky, že svítí děsivě bíle.
Uživatelský avatar
kulikus
Příspěvky: 3260
Registrován: 10 pro 2009, 00:00
Kontaktovat uživatele:

#11 Příspěvek od kulikus »

ano, bíle. A je na ní a rezistoru 'r' 2,635V při 3mA. Běžná bílá 5mm z GMe.
Uživatelský avatar
DukeNuke
Příspěvky: 2021
Registrován: 02 dub 2018, 00:00

#12 Příspěvek od DukeNuke »

Takže když si k tomu přičteš ten trand s 0,4V, dostáváš 3V, což je přesně 2x tužkovka. Takže to na věci nic nemění.

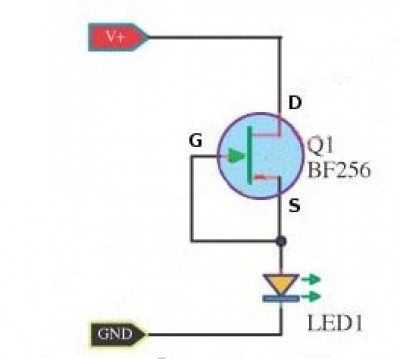

Můžeš vyzkoušet jednoduchý zdroj proudu s JFET - chce to ale experimentovat, hodně to záleží na konkrétním tranzistoru. To by mohlo dávat větší smysl.
