AZG 981 schema ?

[jardafiala]

Zdar, hledám schema AZG 981, nejblíž jsem se dostal na AZG 982 nebo odkaz na úschovnu který už nefunguje....Je to RIAA s 2 bambusáky na kanál.

[ok1hga]

....Je to RIAA s 2 bambusáky na kanál.

. . . jo

[EKKAR]

Jsem v rachotě, ale myslím že schéma AZG981 i s hodnotama mám v archívu. Večer dám vědět.

[ok1hga]

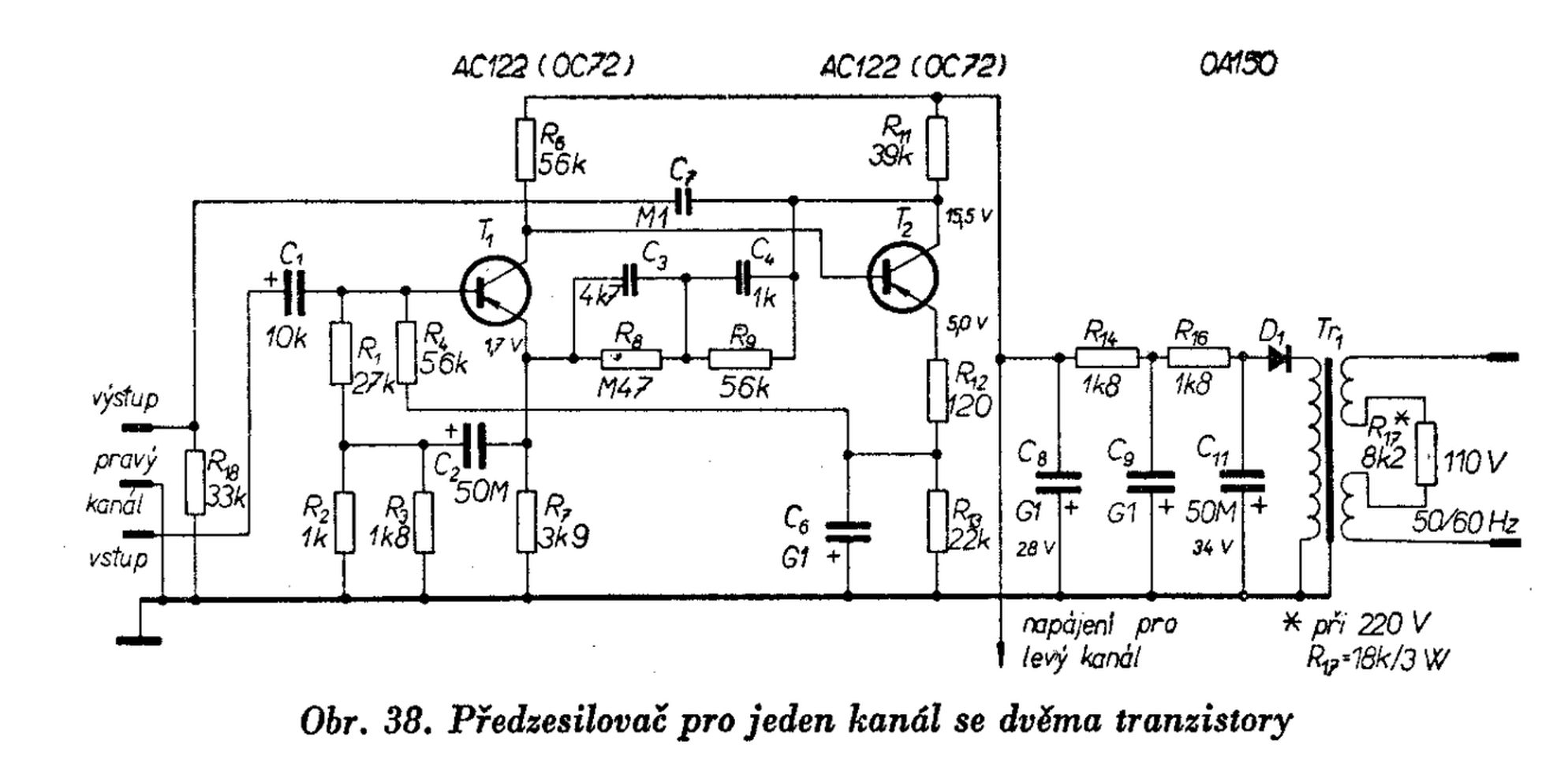

v RK 69/4 str.54 jsem našel nějaký bambus RIAA, ale netuším jak je to "stejné"

[jardafiala]

Jo, to bude skoro ono, dík.

[Keszeg]

tady
http://radio.ok1cjb.cz/15_knihy/RK/1972 ... 972-05.pdf
61. strana

[mi-ro]

OT,nikdy my nešly pod kůži tyhle zapojení s plusem na GND a PNP trandy. Ale v podstatě je to jedno a totéž.

[ok1hga]

odkazy jsou naprd . . . přestávají časem fungovat

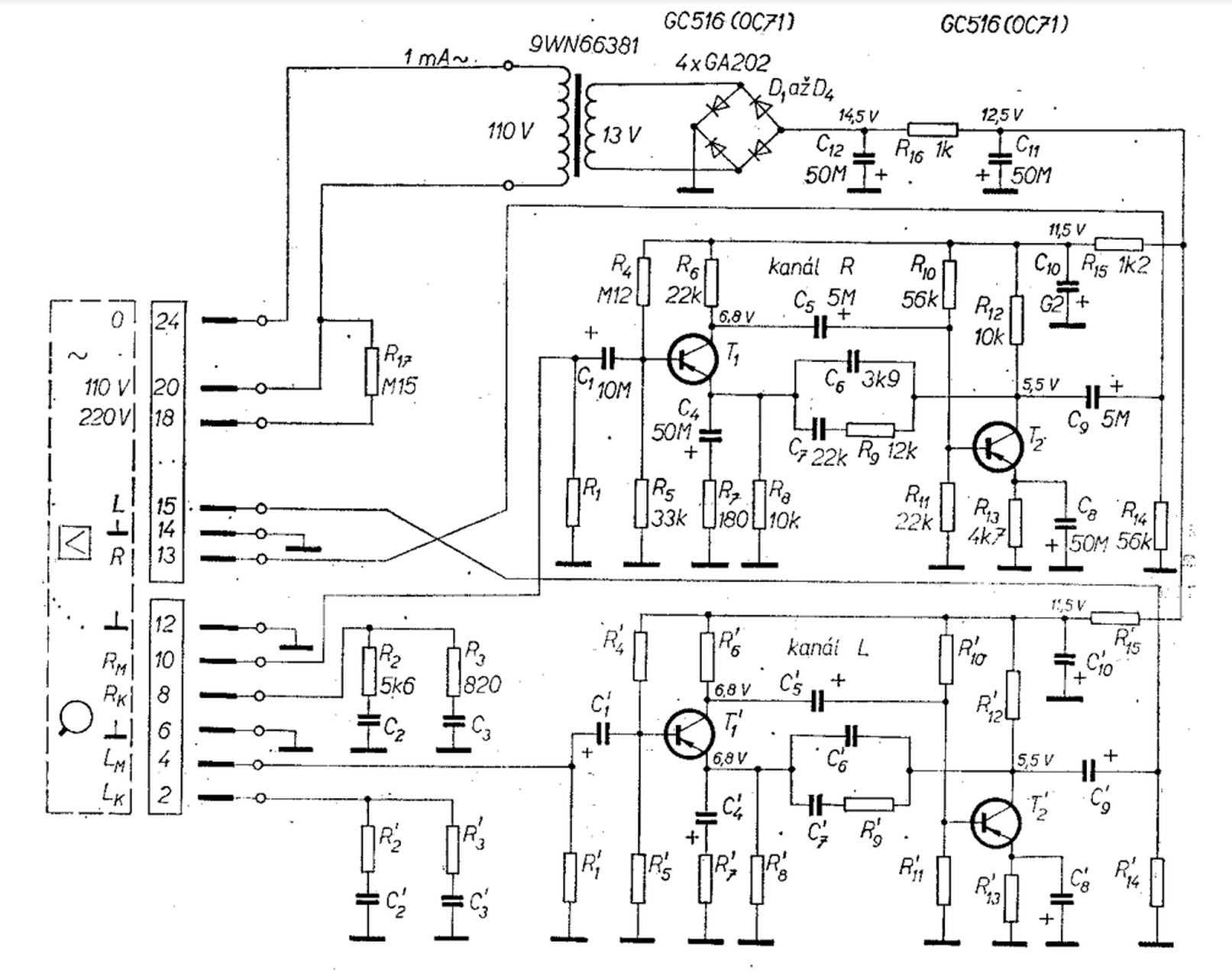

dovolil jsem si teda z toho pdf vypreparovat to schéma AZG981 . . .

[EKKAR]

OT,nikdy my nešly pod kůži tyhle zapojení s plusem na GND a PNP trandy. Ale v podstatě je to jedno a totéž.

To je ruSSácká specialita - mínus nahoře, plus dole a ukostřenej ... Dokonce se podle toho až do 60. let kostřil kladnej pól baterky ve vozidlech, vyráběnejch po válce u nás - před válkou se kostřil "mínus", po válce podle ruSSáků "plus" a od "šedesátek" se postupně zase zaváděl ukostřenej zápornej pól. Snadno se to poznalo podle generátoru - co mělo dynamo, bylo skoro na 100% s ukostřeným "plusem", co už mělo alternátor, tam byl skoro vždycky kostřenej "mínus" ...

Jsem v rachotě, ale myslím že schéma AZG981 i s hodnotama mám v archívu. Večer dám vědět.

Tak babusáka AZG981 nemám, mám jen šutrákový AZG982 (2x KC149/kanál) a AZG983 (3x KC149/kanál). V tom odkazu na RK 76 (a Vláďově vypreparovaným schématu) chybí hodnoty korekčních kondíků C₂ a C₃/C´₂ a C´₃ a ani z okolního textu není jasný, jak velká je jejich kapacita pro přizpůsobení krystalový přenosky ke vstupu preampu pro přenosku magnetodynymickou.

[ransom]

Jejich velikost závisí na kapacitě přenosky. Dá se to hodit do simulátoru - zdroj signálu v sérii s kapacitou naměřenou u přenosky, po zatížení oběma RC členy plus vstupním odporem preampu musíš získat průběh reverzní ke korekci preampu.
Ale je to poněkud kostrbaté, krystalová přenoska se dá zapojit mnohem jednodušeji. Buď do velké vstupní impedance, nebo nakrátko. V obou případech je průběh lineární.

[ok1hga]

V tom odkazu na RK 76 (a Vláďově vypreparovaným schématu) chybí hodnoty korekčních kondíků C₂ a C₃/C´₂ a C´₃ a ani z okolního textu není jasný, jak velká je jejich kapacita pro přizpůsobení krystalový přenosky ke vstupu preampu pro přenosku magnetodynymickou.

ale na stránkách 59 a 60 RK 72/5 je tato eventualita popsána . . .

[ZVUK2000]

Zaujalo mě použití 110V trafa na 220V.

[mi-ro]

Jo přes 150k. Zajímevé.

[ZVUK2000]

Při tak malém odběru to není problém. V té době kdy ještě nebylo v republice jednotné síťové napájení se to řešilo odbočkama na trafu.

[ok1hga]

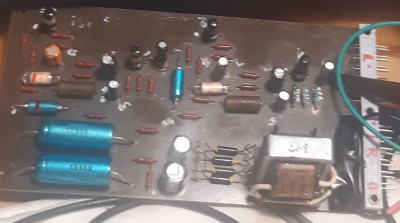

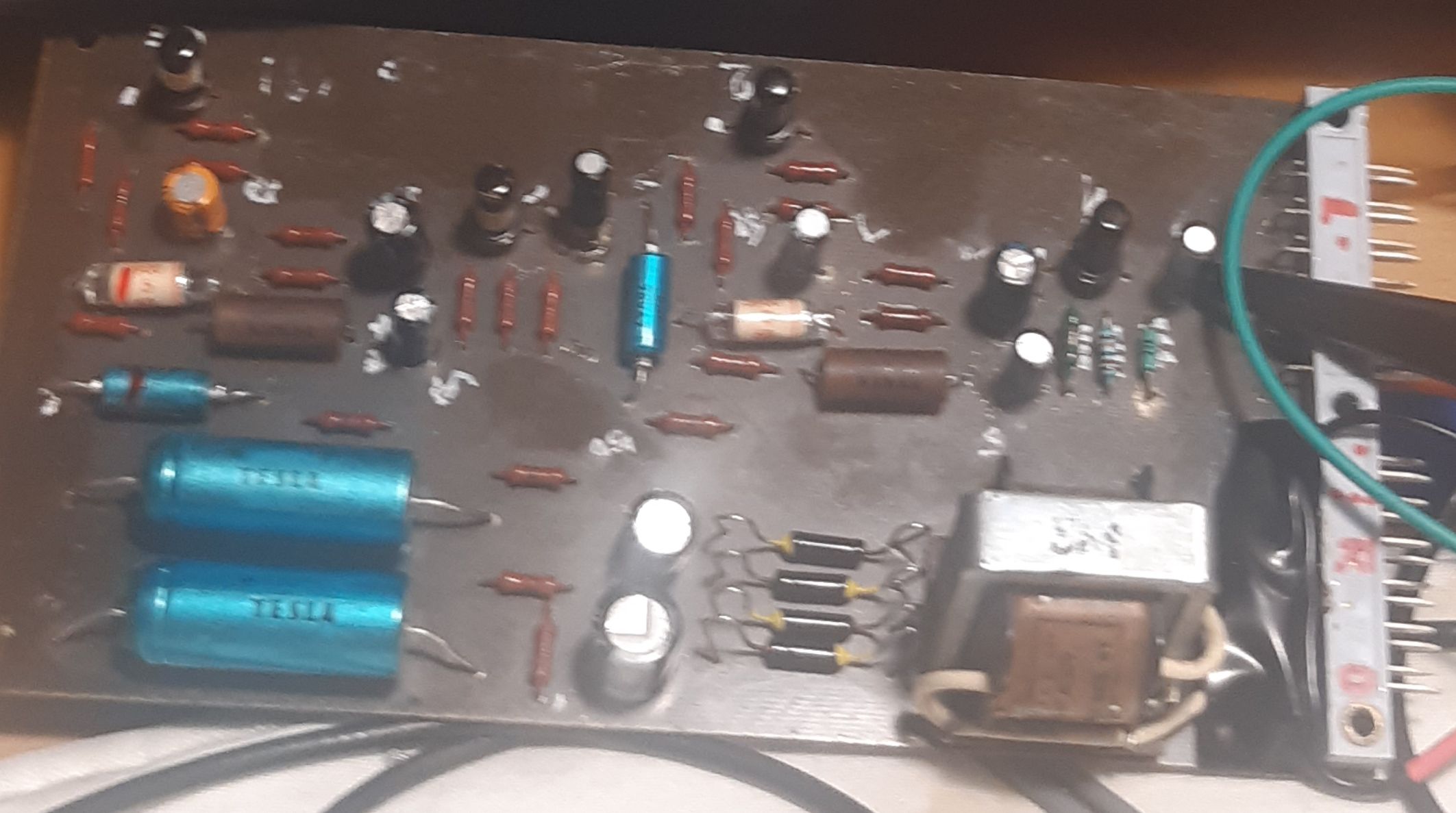

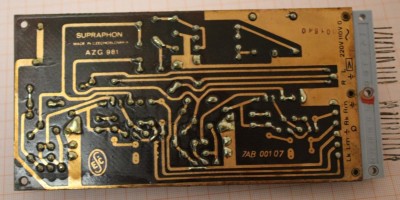

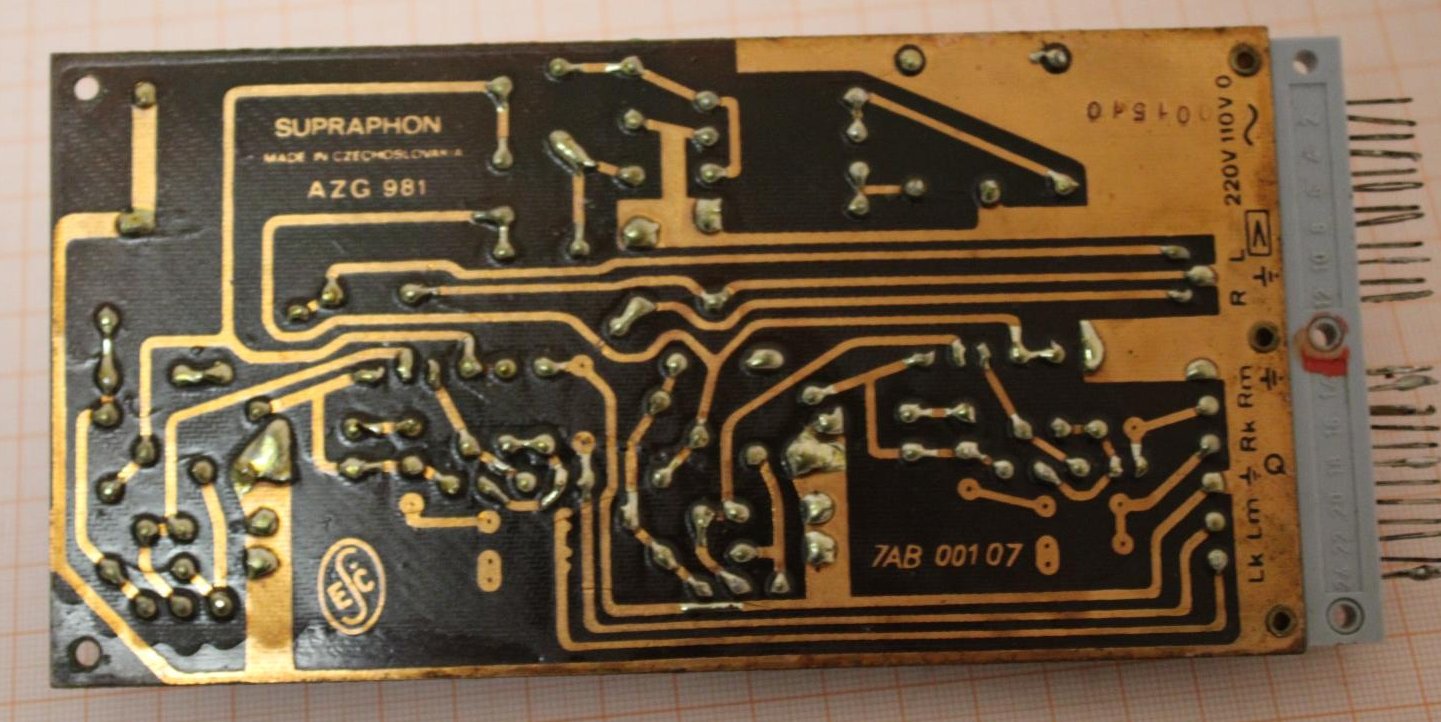

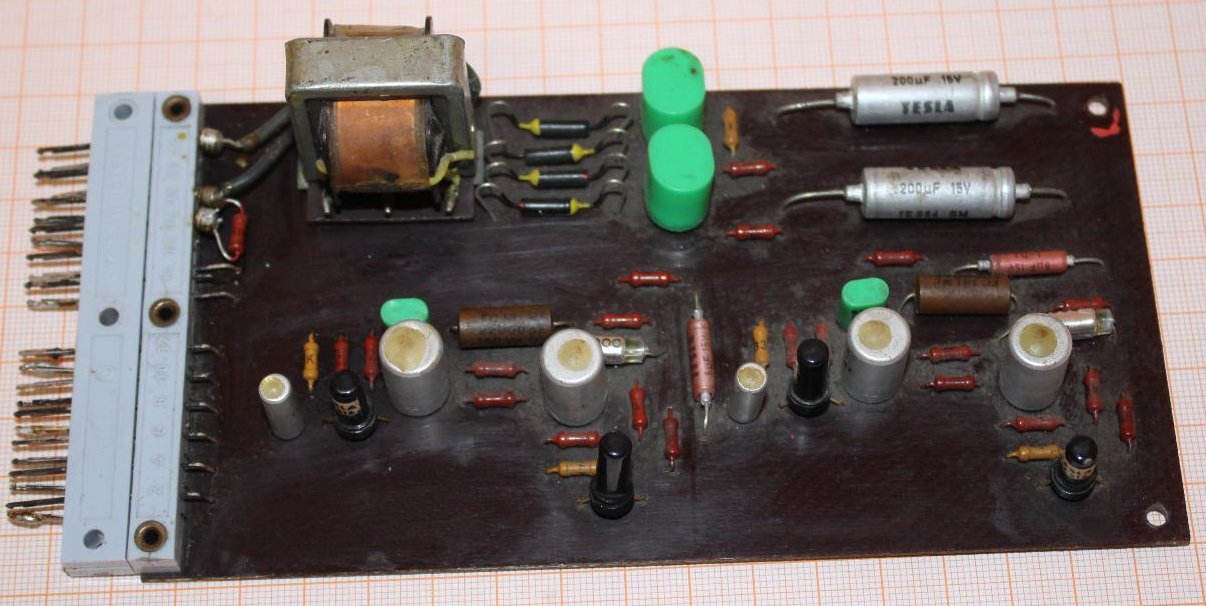

další dvě fotky z netu . . .
