Přítlačná kladka - muzeum

Zpráva

#1 Příspěvek od **Hill** » 28 led 2007, 22:03

Kamarád mi přinesl rádiomagnetofon Fair Mate CR-270, výrobce se mi nepodařilo zjistit.
Hezký muzeální kousek, parametry odpovídající době vzniku, ale jinak velmi zachovalý. Mechanika jako nová, těžký setrvačník, bez vůle v ložisku, opotřebení hlav nepatrné, řemínek nový.
Přítlačná kladka je ale naprosto zkamenělá, nepomohlo ani přebroušení. Rád bych ji nahradil, rozměry jsou celkem obvyklé: průměr 12,5mm, výška gumy 6mm, celková výška 7mm, průměr osičky 2 mm. Jenže tady je ten zádrhel - osička má uprostřed výšky kulovité rozšíření na průměr 2,25 mm.
Nevíte někdo, pod jakým označením by se dala někde sehnat, ať nemusím vymýšlet, jak ji nahradit?
Díky.

Radix · #2 Příspěvek od **Radix** » 28 led 2007, 22:25

Tomu kulovému rozšíření jsem neporozuměl. Jaký je průměr otvoru kladky? Ta guma nejde vyměnit?

#3 Příspěvek od **DjRix** » 28 led 2007, 23:04

Myslím že ten vnitřní bílý díl je dvoudílný, z každé strany je zasunutá půlka a mezi něma zůstane mezera pro to osazení. Osobně bych skusil buď vyměnit jen to obložení,nebo fortunkou odbrousit to rozšíření a použít standardní kladku. Originál se asi ude shánět blbě.

Ještě mě napadlo jedno domo-robo řešení: Vyndat ten držák ven,nahřát tu osičku a ni nasunout kladku s osazením 2mm,ta kulička se "otiskne" do plastu a bude. Bez improvizace to asi jen tak nepůjde.

#4 Příspěvek od **Sendyx** » 28 led 2007, 23:11

Zkusil bych sehnat kladku, která má stejné rozměry a podobný náboj, a zkusil bych tu gumu vyměnit. takhle jsem řešil i ty totálně odcházející aušusové JVC reverzní mechaniky.

PCman · #5 Příspěvek od **PCman** » 28 led 2007, 23:43

To rozšíření je asi proto aby kladka byla pořád na stejném místě aby nathala pásek mimo stopu na hlavě pokud to obrousíš a vyleštíš a dáš novou kladku a tu dobře vypodložíš(nějaké foliové podložky aby to klouzalo)tak by to mělo fungovat.

#6 Příspěvek od **Hill** » 29 led 2007, 06:07

Tam jde o to, že kolem té kuličky se musí kladka kývat, aby si srovnala stopu s páskem.
Na téhle měnit obložení zkusím, až najdu vhodné. Ale nejspíš to nemá smysl - chodí na té kuličce o půl milimetru do strany. Takže ani nemůžu zjistit, jestli měla dole díru tak, aby přes tu kuličku těsně či volně přešla, nebo zda měla uvnitř jen osazení, které by se na té kuličce "houpalo", a dolů by měla díru 2,25.
Ohřátí mě už také napadlo, ale jen jsem další kladku zničil, na to bych musel mít nějaké udělátko, které by ji podrželo tak, aby byla po celou dobu nalisovávání a chladnutí "v ose".
Prostě viděl jsem mechanik magneťáků nepočítaně, ale tohle ještě nikdy. Nebo jsem tehdy nemusel kladku řešit.

Crifodo · #7 Příspěvek od **Crifodo** » 29 led 2007, 07:35

Jak sám naznačuješ, když mechanik jsi viděl nepočítaně a tenhle kuličkový úlet jednou, šlo nejspíš o konstruktérský úlet. Slepou vývojovou větev. Jestli ti ten stroj stojí za úsilí, vyndej celou páku i s hřídelkou, okuličkovanou hřídel vyraž, vezmi ze staré CD mechaniky kalenou hřídelku 3 nebo 4 mm, na soustruhu zkrať, na jedné straně vyřízni závit pro upevnění v páce, na druhé straně žlábek pro ségrovku. Vezmi normální kladku, uprav díru podle hřídelky, vypodlož kalenou podložkou a pojisti ségrovkou. Je to na zbytek životnosti toho kazeťáku.
Zkoušel jsem kdysi i nové "opláštění" kamenné gumy navlečením černé zahradní hadice na obroušenou starou a pak přebroušení na soustruhu - na válec psacího stroje Remington.

sambiliong · #8 Příspěvek od **sambiliong** » 29 led 2007, 11:48

na tohle mám kompletní manuál, ale na chalupě. dostanu se k tomu až v dubnu. jsou tam i výkresy mechaniky, jestli vydržíš, tak to pak naskenuju

#9 Příspěvek od **Hill** » 29 led 2007, 18:49

Prozatím díky všem, Sambiliongovi předem. Samozřejmě, pokud mi náhoda nepřihraje vhodnější řešení, počkám. Vlastně počkám si i tak, jsem zvědavý, co je v tom manuálu.

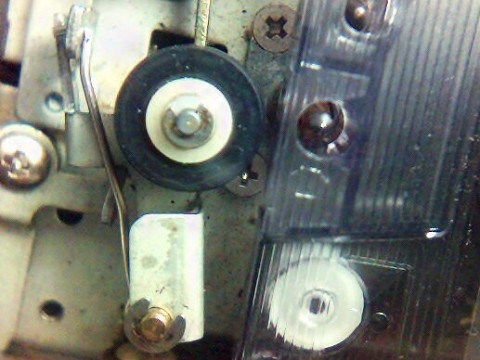

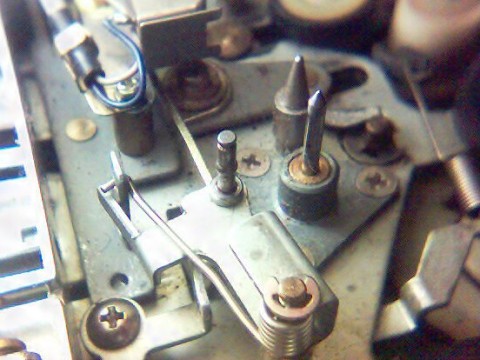

Radixi, jak to vidíš na těch fotkách: kladka má dole průměr díry 2,5 mm, nahoře 2,2 mm a někde uprostřed má mít ty 2 mm, ale není to kulatá díra, ale elipsa.

Nějaké přefutrovávání kladky vaklající o půl milimetru do strany je marná práce.
Výměnu osičky si ponechávám v záloze, pak totiž nebude jednoduché trefit souosost, jestli kladka nebude mít možnost se srovnat sama. No, uvidíme.

Crifodo · #10 Příspěvek od **Crifodo** » 29 led 2007, 19:23

Problém s nastavením souososti se řešíval zářezy na plechové nosné desce osy s kladkou, takže se osa dala "nakroutit" - např. řada B7xx. Nebo, jak vidím z fotky, ložisko tónového hřídele je na 3 šroubech po 120°, možná by se daly podložit pružinkami a naklápět tónový hřídel?
Vymletí 0,5 mm z 2 mm celkově je neobyčejné, neumím si představit v takovém poměru vymletí hřídele pračky, dokonce ani Zetoru :wink:

obzvlášť vzhledem k působící síle a rpm.

Radix · #11 Příspěvek od **Radix** » 29 led 2007, 20:35

Ty rozměry musí být nějak, jak píšeš. Ten otvor se musí nahoru kuželovitě rozšiřovat, aby se mohla kladka kývat.
Vidím asi dvě řešení, jedno, jak navrhuje Crifodo - vyměnit i osičku za hladkou.
Nebo udělat kladku novou, nejlépe z mosazi nebo bronzu a na obvod natáhnout gumu.

#12 Příspěvek od **Hill** » 29 led 2007, 20:46

Také nevím, jak k tomu oválu uvnitř ta kladka přišla, ale před asi 15 lety, kdy k tomu kazeťáku přišel, už na něm kazetu přehrát nešlo. Tedy šlo, až na to kolísání. A to se nedalo vydržet. Tak přístroj používal jen jako rádio s docela příjemným zvukem, ten má dodnes. Jestli se v tom vrtal někdo předtím, to neví.

Jak Zetor, to nevím zase já, ale nedávno jsem viděl v autodílně, kam jezdím, jednoho majitele Pažouta Boxera: rozhodl se, že do technické má ještě půl roku, tak to s tou vůlí v ložisku (asi 6 mm na okraji ráfku, tomu prý odpovídá radiální vůle právě těch 0,5mm, povídal automechanik) ještě tak 3-4 měsíce počká. A odjel s tím i přes varování, že to brzy na silnici neudrží....

sambiliong · #13 Příspěvek od **sambiliong** » 25 kvě 2007, 00:27

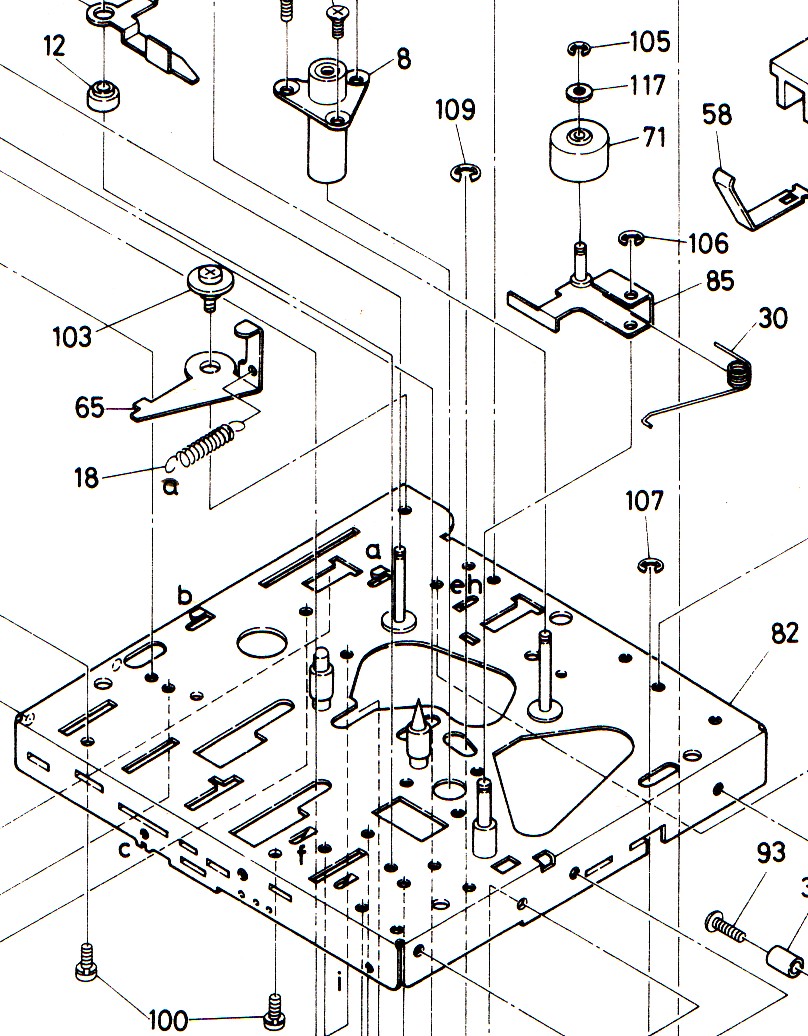

podle tohoto obrázku ta osička vypadá jako válec

Monogatari · #14 Příspěvek od **Monogatari** » 04 pro 2017, 06:17

Fair Mate CR-270 mám taky a kladka je zatím v pořádku. Když jsem na ni vztáhl ruku, taky se kvedlala na té výduti uprostřed osky. Nikdy sem takový provedení neviděl. Přístroj je ale běžně k vidění a má ho dost lidí, kteří se dostali nebo dostanou do stejné šlamastiky s kladkou jako pan Hill a určitě nás bude zajímat jak skončil jeho příběh s divnou kladkou.

starecd · #15 Příspěvek od **starecd** » 04 pro 2017, 08:03

Crifodo: čím chceš kalenou osičku soustružit, jednak je to malý průměr, pak je tvrdá, takže se spíš ulomí a ten zápich pro ségrovku?

Hille:jediná možnost vyměnit tu osičku, mám tu nějaké mechaniky, třeba bude pasovat i do držáku, ale chtělo by to nějaký rozměr. Stejně nechápu, proč celý držák neprodloužili, aby kladka držela na obou koncích.

Trochu jiný systém s jednou osou pro kladku byl v RFT SK3000, musel jsem ho předělat na držák se 2 otvorama nešel seřídit, žvýkal pásky.
