S: Optická závora z TEAC disketové mechaniky 51/4"

Zpráva

#1 Příspěvek od **jjilek** » 13 zář 2024, 21:44

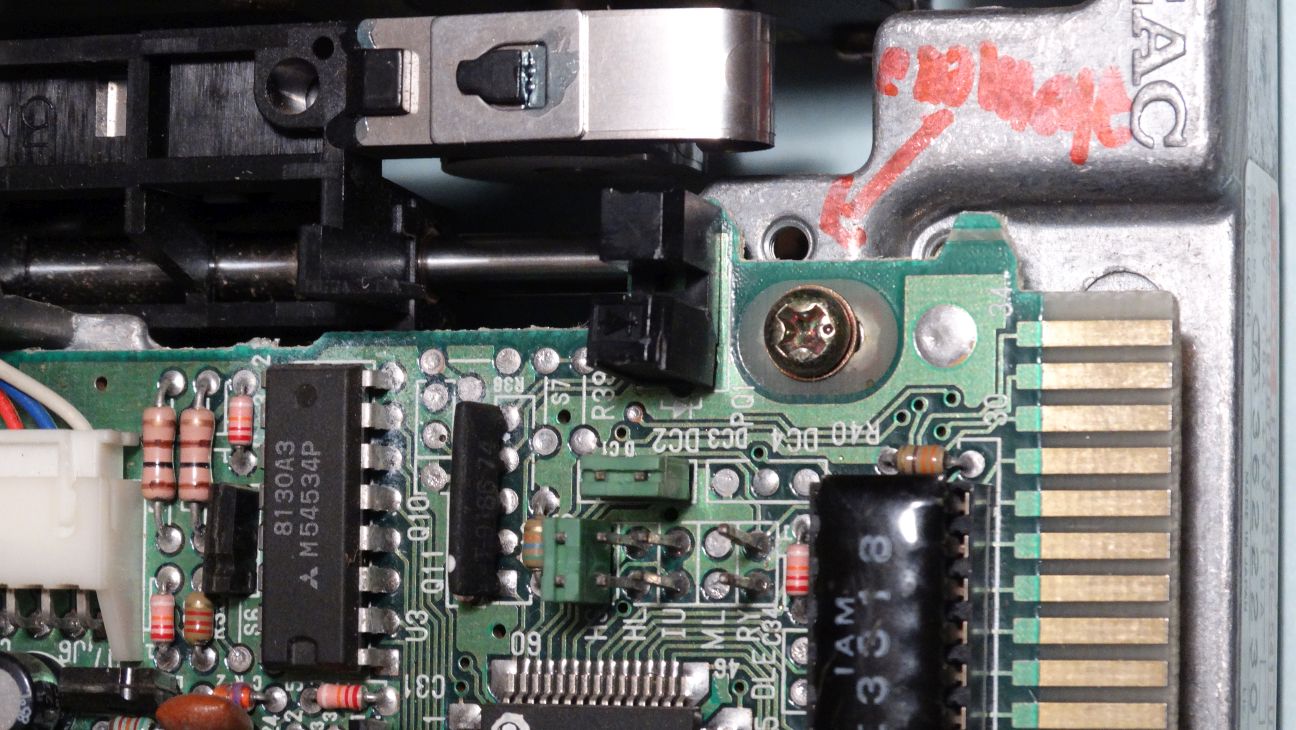

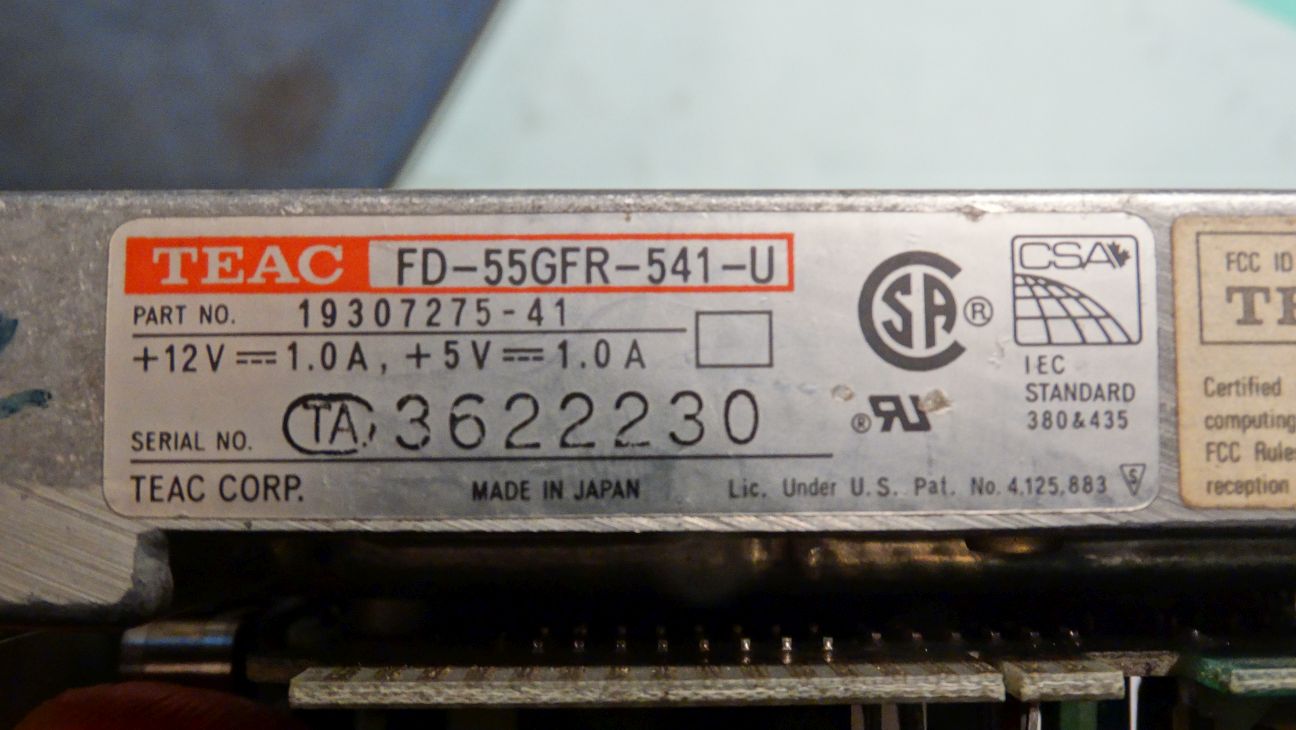

Sháním ze zničené FDD mechaniky Teac FD-55GFR-541-U optickou závoru (optočlen), omezující posun hlavy. Viz foto, označeno červenu šipkou.

#2 Příspěvek od **Zaky** » 13 zář 2024, 22:11

Musí to být nutně originál? Co třeba: https://www.tme.eu/cz/details/tcst1103/ ... je/vishay/

jenicek · #3 Příspěvek od **jenicek** » 14 zář 2024, 07:06

Tohle budu stopro mít. Oměř prosím přesné rozměry a udělej fotky ze všech stran. Podle vzhledu to najdu. Pak by se ještě šikly pro ověření třeba úbytky napětí v obou směrech na obou stranách.

#4 Příspěvek od **jjilek** » 14 zář 2024, 08:31

Fotky můžu udělat, ale měření napětí žádné (není jak).

lesana87 · #5 Příspěvek od **lesana87** » 14 zář 2024, 09:14

Mechaniku FD-55GFR tu mám a je v ní optočlen GP1S55 od Sharpu. Je to na něm napsáno z té strany co zajíždí clonka.

jenicek · #6 Příspěvek od **jenicek** » 14 zář 2024, 09:22

Lesano dík, Tvoje info to dost zjednodušilo

2ks pájených GP1S55 jsem našel, pokud je chceš, dořešíme to v SZ.

#7 Příspěvek od **jjilek** » 14 zář 2024, 09:41

Označení GP1S55 jsem lupu a baterkou právě také přečetl. Díky, při zběžném pohledu a slabém světle jsem si toho nevšiml.
Posílám SZ.

#8 Příspěvek od **jjilek** » 14 zář 2024, 10:12

Ještě než se dohodnu s jeníčkem:

Ta mechanika byla 100% funkční, testovaná a používaná pod DOSem jako 1,2MB. Nechce si ji někdo převzít za nějaký obulus a opravit sám? K poškození závory došlo při nějaké neopatrné manipulaci, (je nalomená) ale ps není poškozený.
Já už na to nemám trpělivost a mám další mechaniku pro vlastní použití.

jenicek · #9 Příspěvek od **jenicek** » 14 zář 2024, 10:50

Takže takovej trénink...
Prohrabání šuplíku, dohadování jestli Balíkovna nebo Zásilkovna, zabalení a....

#10 Příspěvek od **judeware** » 14 zář 2024, 11:08

Já bych se toho, Jaromíre, ujal...

#11 Příspěvek od **jjilek** » 14 zář 2024, 12:29

jenicek píše:Takže takovej trénink...
Prohrabání šuplíku, dohadování jestli Balíkovna nebo Zásilkovna, zabalení a....

Nikdy jsem neřekl, že jdu od toho

jenicek · #12 Příspěvek od **jenicek** » 14 zář 2024, 13:15

OK, tak to sem to blbě pochopil. Každopádně bublinková obálka se zalepeným obsahem (2ks optočlenů) je stále připravená, stačí dát pokyn. V nouzi to hodím i na tu Balíkovnu, ale musim vzít auto.

#13 Příspěvek od **jjilek** » 14 zář 2024, 13:24

Tak je to v pohodě. Buď půjde obálka judewaremu nebo mně. V každém případě by byla té flopiny škoda.

#14 Příspěvek od **judeware** » 14 zář 2024, 16:22

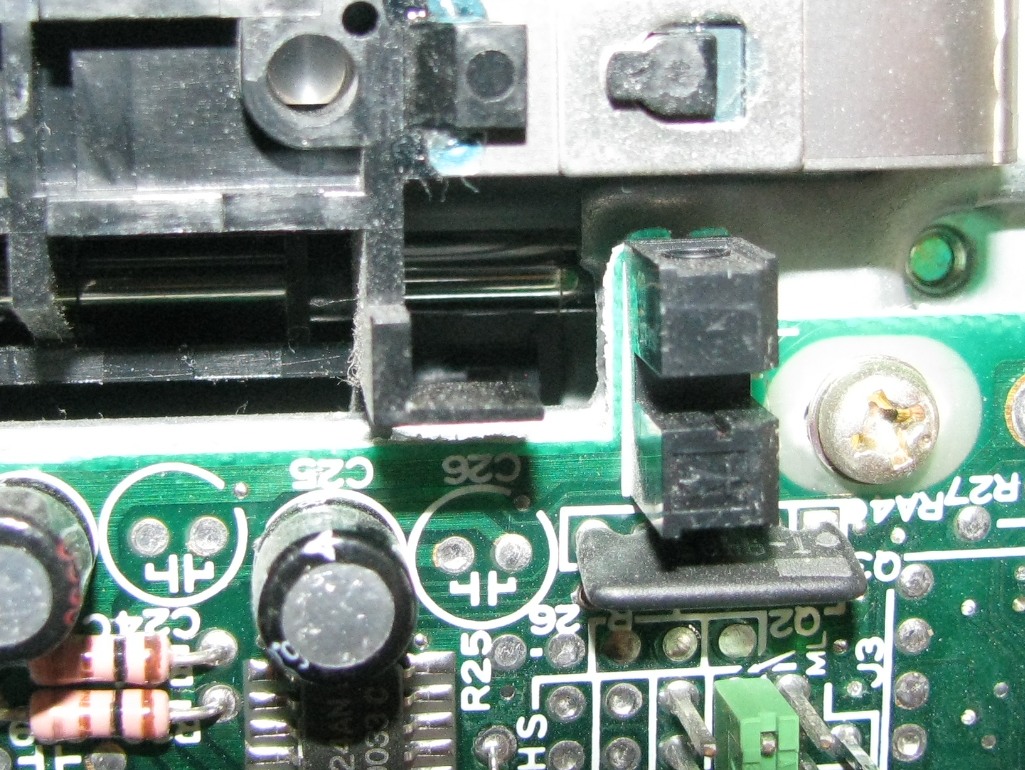

A není tam nějaká závažnější mechanická chyba? Na mém foto podobné mechaniky Teac (s jiným suffixem typového označení) do mezery v optozávoře zajíždí platový vingl, ve funkci clony (nad výrazem C26, tj. nad místem neosazeného kondenzátoru). Na foto v prvním příspěvku vidím kulové.

Každopádně taková oprava nepředstavuje jen výměnu (údajně vadného) optoprvku, anžto ono místo je klíčové pro detekci nulté stopy a pochybuju, že by se nová součástka připájela na setiny shodně, jako ta původní.

#15 Příspěvek od **jjilek** » 14 zář 2024, 18:11

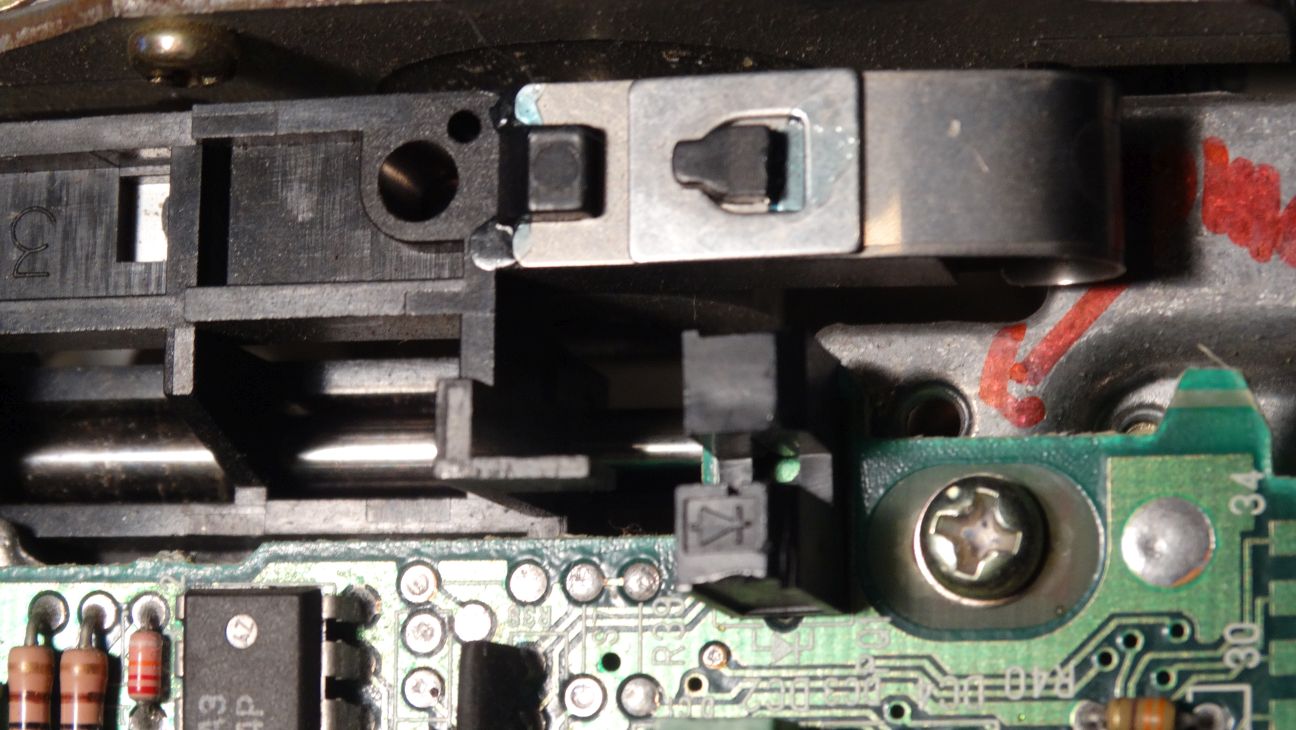

Přidávám fotku s jinou pozicí posuvu hlav. Je na ní vidět ona "chybějící" clonka.
Musím ale opravit představu, že se tím nastavuje nulová stopa. Jedná se o koncovou polohu posunu hlav, od ní se nulová stopa vyhodnocuje elektronikou a posunem krokovým motorem.
