Svorkovnice pro tenké vodiče

Zpráva

JirkaZ · #1 Příspěvek od **JirkaZ** » 26 říj 2024, 09:03

Potřebuju něco jako tradiční "čokoládu", tj. svorkovnici se šrouby a dutinkami, ale s malou roztečí a pro tenké vodiče, navíc celkově co nejmenší. Stačila by dvoupólová.

Konkrétně jde o žíly z UTP kabelu (není to Ethernet, je využitý jinak), které potřebuju napojit na pokračující dvojlinku.

Mám neustále pocit, že jsem kdysi někde něco takového potkal, ale nevybavuju si detaily... Mohlo jít o něco jako svorkovnici na telefonní kabel apod.

Neporadí někdo konkrétní současně dostupný typ?

Díky.

ransom · #2 Příspěvek od **ransom** » 26 říj 2024, 09:43

Na dva tvrdé dráty (UTP, telefonní a podobně) mačkací spojky UY2 nebo UY3

https://www.jabloshop.cz/10953-spojka-d ... -0-4-0-9mm

Zasunout i s izolací, zmáčknout kleštěmi.
Jsou vyplněné vazelínou, takže odolávají i vlhku

JirkaZ · #3 Příspěvek od **JirkaZ** » 26 říj 2024, 09:52

Dík, ale nejsou to tvrdé dráty.

UTP je z pocínovaných Cu kablíků a následná dvojlinka normální Cu kabel.

Možná nakonec zkusím tradiční co nejmenší čokoládu a oba konce do krimpovacích dutinek (v krajním případě ty UTP žíly před zalisováním zdvojím přeložením).

Jinak jsem asi nezmínil, že potřebuju, aby spoj byl rozebíratelný, čili prostě prakticky jen šroubová svorka (pružinové vycházejí obrovské).

Cowley · #4 Příspěvek od **Cowley** » 26 říj 2024, 11:10

A co "zády" slepit malé svorkovnice do DPS z GME.
A pak je kusem drátku proletovat?
Anebo je rovnou spojit za pájecí vývody k sobě. A zafouknout do smršťovací bužírky.
Anebo naletovat na kus UNI tištěného spoje.

Malá dvojitá páčková WAGO svorka (typ 221) pro vodiče od 0.14mm2 je velká?

Ivan_01 · #5 Příspěvek od **Ivan_01** » 26 říj 2024, 13:36

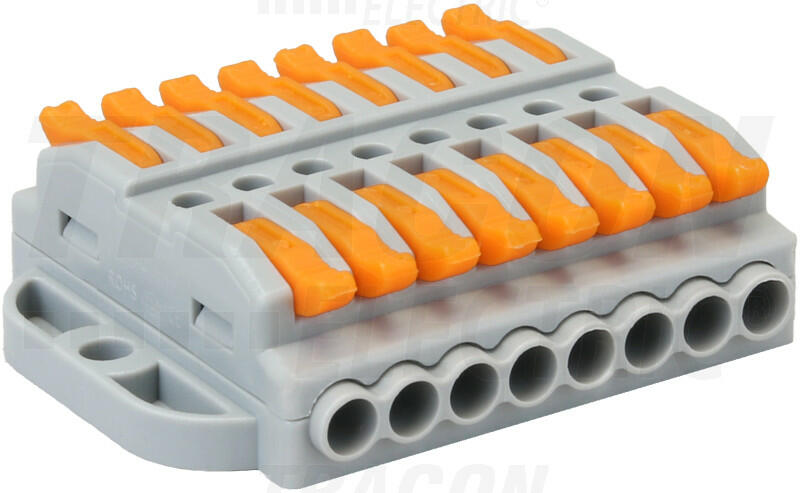

TRACON OVOFTxx, vodiče od 0.5 do 4 mm², počet pólov až 12

Yarda1 · #6 Příspěvek od **Yarda1** » 26 říj 2024, 13:38

Teď už jsem mimo. Když jsem potřeboval něco speciálního, hledal jsem tady
https://www.phoenixcontact.com/cs-cz/
a když jsem to nenašel tam, předpokládal jsem, že to nenajdu ani nikde jinde.
Měl jsem jejich tlusté katalogy.

martinkopp · #7 Příspěvek od **martinkopp** » 26 říj 2024, 15:01

Když jsem potřeboval něco podobného, použil jsem šroubovací terminály pro plošné spoje s roztečí 2.54mm a ucvaknutým vývodem. Oba dráty dej do jedné svorky. Dutinky nejsou potřeba, drát se zmáčkne mezi 2 plechy, neustřihne ho šroubek jako u čokolády. Nic menšího se mi najít nepodařilo.

JirkaZ · #8 Příspěvek od **JirkaZ** » 26 říj 2024, 19:54

Ten OVOFT je typicky to, co jsem nazval "obrovské" (viz třeba pouhá dvojsvorka tady). Ne, fakt nepotřebuju, aby signálová svorkovnice měla mezní proud 32 A.

Wago 221 je velké, ano, navíc na dvě napojované žíly potřebuju dvě takové svorky...

Zajímavé je, jak se nůžky rozevírají i v této oblasti.

Běžně lze najít pojem miniaturní nebo mikrosvorkovnice apod. a obsahem je přitom něco nestvůrně velkého, typicky na DIN lištu a více (asi to vytváří a píše někdo z válcoven apod.).

Na druhou stranu tu máme SMD "smetí", co není skoro ani vidět a dále se vše zmenšuje (nepochopil jsem proč).

No nic, prostě tam přišla nejmenší možná "čokoláda", nějak se to do daného prostoru porovnalo a je to vyřízené.

samec · #9 Příspěvek od **samec** » 27 říj 2024, 09:17

kúp si toto
https://www.aliexpress.com/item/1005003600760311.html

martinkopp · #10 Příspěvek od **martinkopp** » 27 říj 2024, 10:56

Ty terminály co jsem popsal vychází rozměrově cca 5x6x8mm pro dva nezávislé spoje. O moc menší se to už vyrobit nedá.

hajeklubos · #11 Příspěvek od **hajeklubos** » 27 říj 2024, 16:40

Co toto od GME.

Gabriel · #12 Příspěvek od **Gabriel** » 28 říj 2024, 10:43

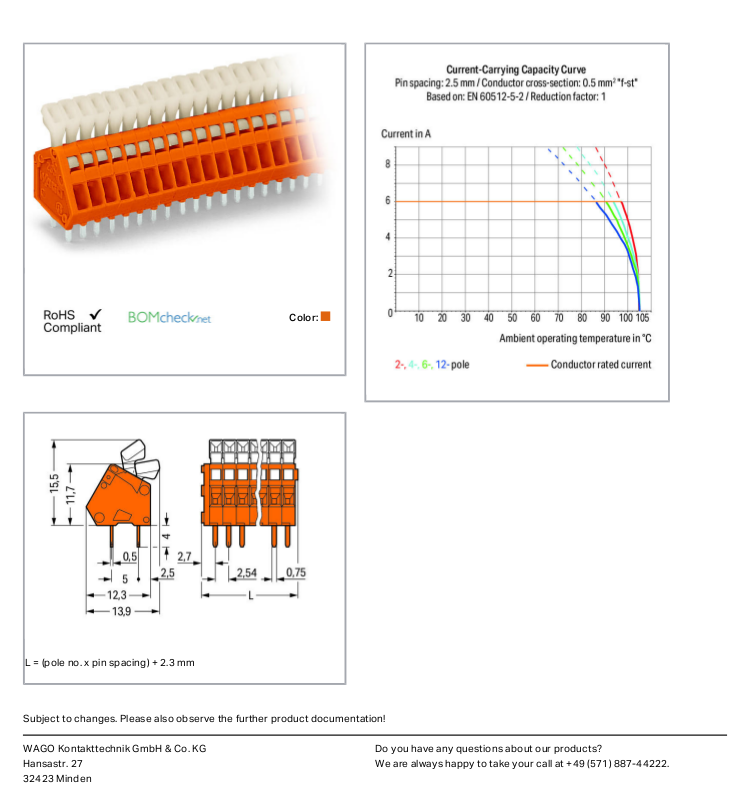

A čo Wago 243 aj keď nie je šrubovacie, napr. dvojpólové 243-211. Dá sa osadiť aj na dps s použitím pinov.

bu2520 · #13 Příspěvek od **bu2520** » 28 říj 2024, 13:24

Scotchlock spolehlivě spojí i licnu a pokud je se silikonovou vazelímou uvnitř, je i dostatecě chráněný proti oxidaci.
