Vzoreček pro výpočet odporu pro L78S12

[Iroot]

Ahojky, nemáte někdo vzoreček pro výpočet odporu, kterým podepřít GND u stabilizátoru L78S12, potřebuju malounko vyšší napětí. Díky předem Pav.

[EKKAR]

...vzoreček pro výpočet odporu, kterým podepřít GND u stabilizátoru L78S12, potřebuju malounko vyšší napětí....

Ohmův zákon, nejdřív změřit kolik tam teče "do země" a pak o potřebný napětí zvednout úbytek napětí malým odporem. Problém je, že to bude fungovat jen pro ten jeden jedinej kus stáblu, každej jinej bude mít jinej odběr proudu, takže posun se bude lišit. Použil bych L200 nebo LM317 a přesně ho nastavil děličem, bude to i tepelně stabilnější.

[Cowley]

Nebo nasadit diody.

[patrikvarga]

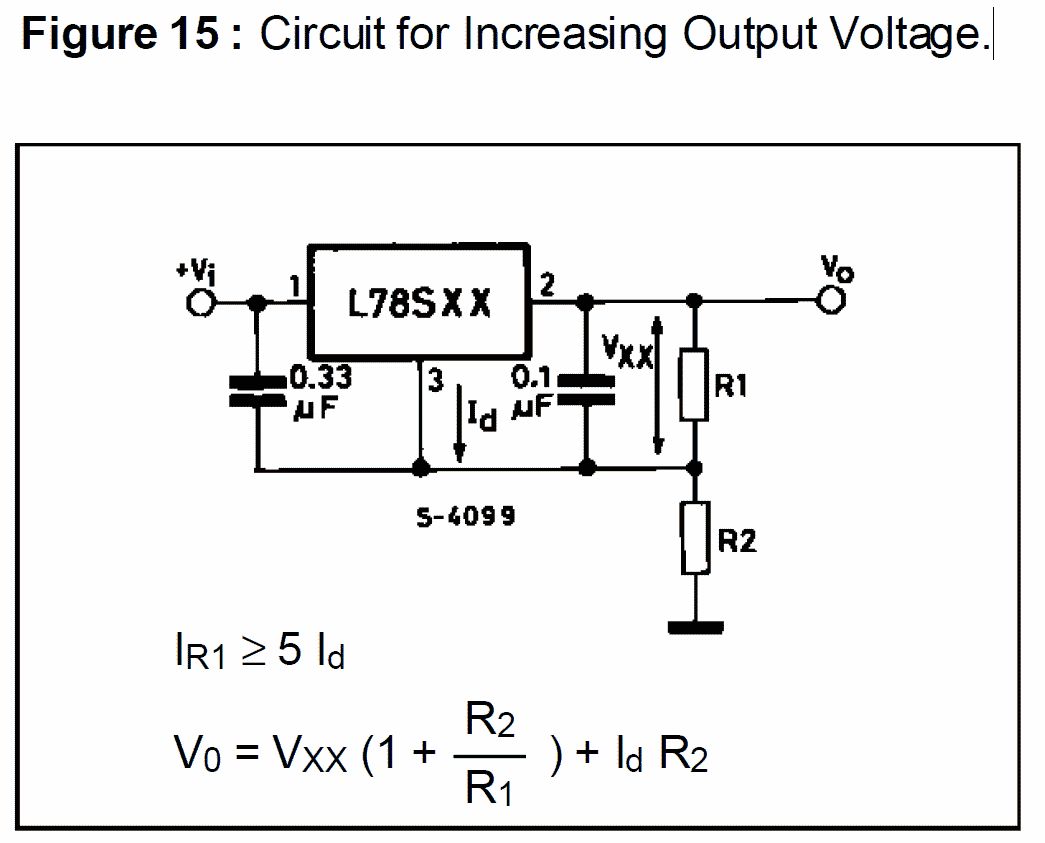

Je to v DS.

[LADER]

Podle předcházejícího schématu je to přesně:

R2 = (Uout-Ud)/(Ud/R1+Id)

Přičemž:
Ud - Napětí stabilizátoru mezi vývody 2 a 3
Id - Proud stabilizátoru na vývodu 3
Uout - Požadované výstupní napětí
R1 - Zvolený "horní" odpor výstupního děliče
R2 - Vypočítaný "dolní" odpor výstupního děliče

Doplnění: Teď koukám, že je to vlastně úplně stejné, jako předcházející příspěvek, ale jinak napsané. No už to tu nechám.

[Iroot]

Děkujííí

[PotPalo]

Nemení sa Id podľa záťaže alebo vstupného napätia? Neviem, preto sa pýtam.

[Iroot]

A co kdybych R1 vypustil a ponechal jen R2? Kamoš to tak má v konzervátoru autobaterky, funguje mu to dobře, jen jsem si chtěl vypočítat hodnotu odporu, kterou podepřu vývod 3 proti zemi. Stabilizátory L78XX mají malý zvlnění, dávají hladkej průběh výstupního napětí. To abych neubližoval řídící jednotce auta, ta asi nemá ráda nějakou "pilu" a konzervátor to chce připojovat k autobaterce, když není odpojená od auta.

[ondraN]

Taky jsem to několikrát řešil jen rezistorem proti zemi. Proud Id je vlastní spotřeba stabilizátoru a se zátěží se nemění. Pro kažý stablík je mírně jiná, takže jsem připojil trimr na drátkách, na něm nastavil požadované napětí, pak změřil a dal rezistor. Při malých změnách výstupního napětí jsem i nechával ten trimr (cermentový).

[HF_Tech]

Ten Id se nemění jen u stabilizátorů LM317. U řady 78xx se může měnit výrazně. Proto se tam dává dělič aby proud děličem byl asi 5x větší než Id, pak není změna moc výrazná. Druhá věc je, že některé stabilizátory nemají rády nulový nebo velmi malý odběr na výstupu, ujede jim výstupní napětí - přiklad je právě LM317. Tam je dělič spočítán, tak, aby bylo vždy dodrženo minimální zatížení. Je proto dobré si nejprve projít datasheet ke stabilizátoru a pak vymýšlet.
Lepší řešení je dát místo odporu zenerku nebo červenou LED diodu, případně kombinaci.

[samec]

Ešte istejšie je podložiť stabilizátor vhodnou diódou. (Teda namiesto R2, ak by niekto nechápal, ako podložiť.)

[HF_Tech]

A úplně nejvhodnější je tyhle součástky z dřevních dob nepoužívat vůbec a dát tam vhodný spínaný zdroj

[Iroot]

Ešte istejšie je podložiť stabilizátor vhodnou diódou. (Teda namiesto R2, ak by niekto nechápal, ako podložiť.)

Jak takovou diodu najdu, když chci naštelovat výstupní napětí třeba přesně 13,2 V ? Není lepší rezistor? Eventuelně výše zmiňovaný cermentový trimr?

[Hill]

Především není jasné, jestli to musí být úplně přesně 13,2 V, a proč. Například u udržovacích nabíječek 12 V olověných baterií je to zoufale málo, prostě teoretická hodnota se v praxi neosvědčuje, volí se alespoň 13,8 V.
Kdybys chtěl 13,5 V, tak k tomu je ta nejobyčejnější červená LEDka: má typicky 1,5 V napětí při 1 mA proudu (při 10 mA nedosáhne ani k 1,6 V), čili napětí na ní se podle změn proudu řídícího vstupu stabilizátoru mění jen v řádu milivoltů.
A navíc svítí, takže může posloužit, jako indikace zapnutého stavu.

S jinými barvami LEDek to tak stabilní nebude, jednak mají už vyšší saturační napětí, jednak mají vyšší diferenciální odpor (žlutá má obvykle při 1 mA úbytek napětí 1,65 V, ten při 10 mA bývá až 1,9 V, u zelených je to ještě víc).

[LADER]

V katalogu 78S12 je uveden pouze maximální proud Id=8 mA, typický může být menší, třeba 5 mA. Dále je tam uvedena maximální změna tohoto proudu dle vstupního napětí a výstupního proudu, která může být celkem až 1.8 mA, což je asi 22 % z maximálního proudu Id (je tam označen myslím Iq).
Z typického bude odchylka ještě větší. Takže pokud nepoužiješ odpor R1, budeš to muset nastavit trimrem na tvůj stabilizátor, ale ani pak nebudeš mít jistotu to mít přesně nastavený.

Jak psal samec, lepší varianta je stabilizátor podepřít dvěma diodama v propustném směru a zkontrolovat, zda napětí vyhovuje. Případnou malou změnu doladit vhodnou volbou diod (změření úbytku napětí v propustném směru při proudu Id, tj. asi těch 5 mA).
