jardafiala · #1 Příspěvek od **jardafiala** » 10 lis 2024, 15:33

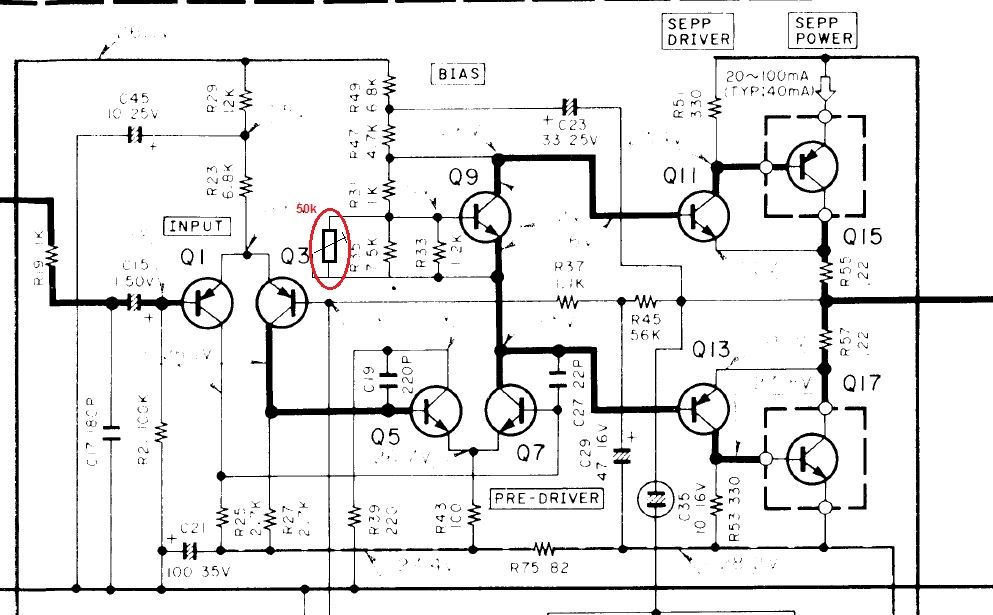

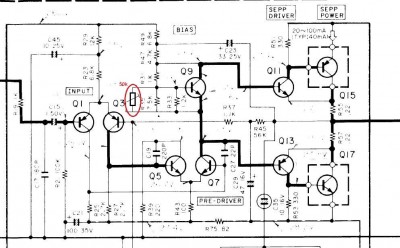

Zdar, koupil jsem(abych se nenudil) zmíněný přístroj, rozebraný na prvočinitele v krabici. Opravil jsem konce (vyměněny zdechlé koncové tranzistory a PNP budiče), vyměnil indikační žárovky a už to funguje. Nicméně je tu jeden problém, při opravách jsem zjistil, že klidový proud závisí na napájecím napětí, to má být ± 28V, je tam ± 35V a klidový proud je cca 150mA. Pomůže mi přidání trimru a přivření Q9, viz obrázek? Nechci převíjet trafo ani snižovat napětí způsobem zde již probraným, není tam místo. A když už se ptám tak proč jsou budiče zapojeny takhle?

#2 Příspěvek od **masar** » 10 lis 2024, 16:27

jardafiala píše:Pomůže mi přidání trimru a přivření Q9, viz obrázek?
...A když už se ptám tak proč jsou budiče zapojeny takhle?

Přivřením Q9 si otevřeš bránu do pekla. Naopak - otevřením Q9 se klidový proud sníží.
A budiče jsou zapojeny takto, protože koncové tranzistory jsou v zapojení SE.

jardafiala · #3 Příspěvek od **jardafiala** » 10 lis 2024, 16:44

Dík za info, já to otestuju (tak jako vše) s dvojitým laboratorním zdrojem s omezením proudu, vyzkouším to zítra (pro začátek odstraním R35) a dám vědět. Ten druhý dotaz byl jen proto, že ve valné většině případů se používá zapojení koncových tranzistorů SK (?).

#4 Příspěvek od **masar** » 10 lis 2024, 17:13

Kdyby ses zeptal, proč jsou takto zapojeny koncové tranzistory, byla by to "ale ouplně" jiná otázka. Ta souvisí s maximálním možným rozkmitem napětí na výstupu, které je dáno pouze saturačním napětím Ucesat i bez použití bootstrapu.

jardafiala · #5 Příspěvek od **jardafiala** » 10 lis 2024, 18:12

Když jsem dělal zkušebního technika v NAREXu (a později PROTOOLu) tak jeden kolega řekl větu kterou si pamatuju dodnes a sice "dobře položená otázka je poloviční odpověď".
