WANGINE WCA 220 nesepne relé

[jardafiala]

Krásný těžký solidně zpracovaný zesilovač. Po zapnutí se rozsvítí červená LED ale zelená nic, relé neklapne. Koncové tranzistory jsou v pořádku, zesilovač zesiluje jen výstupní relé necvakne. Hledám a jsem na stopě, dotaz mám - hledám marně servisní manuál. Prošel jsem vše co znám (táňa, lostmanuals atd.) ale nic. Občas se stane, že někdo umí hledat líp tak zkouším, co kdyby...
Ještě k relé, je to udělané dost komplikovaným způsobem, i když se mi to snad podaří oživit nejspíš to nahradím pro jistotu ochranu s µPC1237.

[martinkopp]

Ten název značky se číňanům moc nepovedl
(sorry za OT)

[Kvicala_r]

mrkni na obr sem. Snad pomůže...

[masar]

A bude to pak ještě WCA-220?
Nevidím důvod k takovým "úpravám". Schema je snad dostatečné k diagnostikování závady. Na "Táni" je obdobně řešený konec WPA-600 se stejným ochranným obvodem.
Pokud jsou offsety obou konců nulové a svítí LED Stand-by (+14.8V=O.K.), může být závada v nadproudových ochranách Q611/Q711 nebo samotném spínači relé (Q105,Q106). Popř. ještě DO05/C001 ve zdroji (podmínka Power-On).
Takové obvyklé zapojení...

[jardafiala]

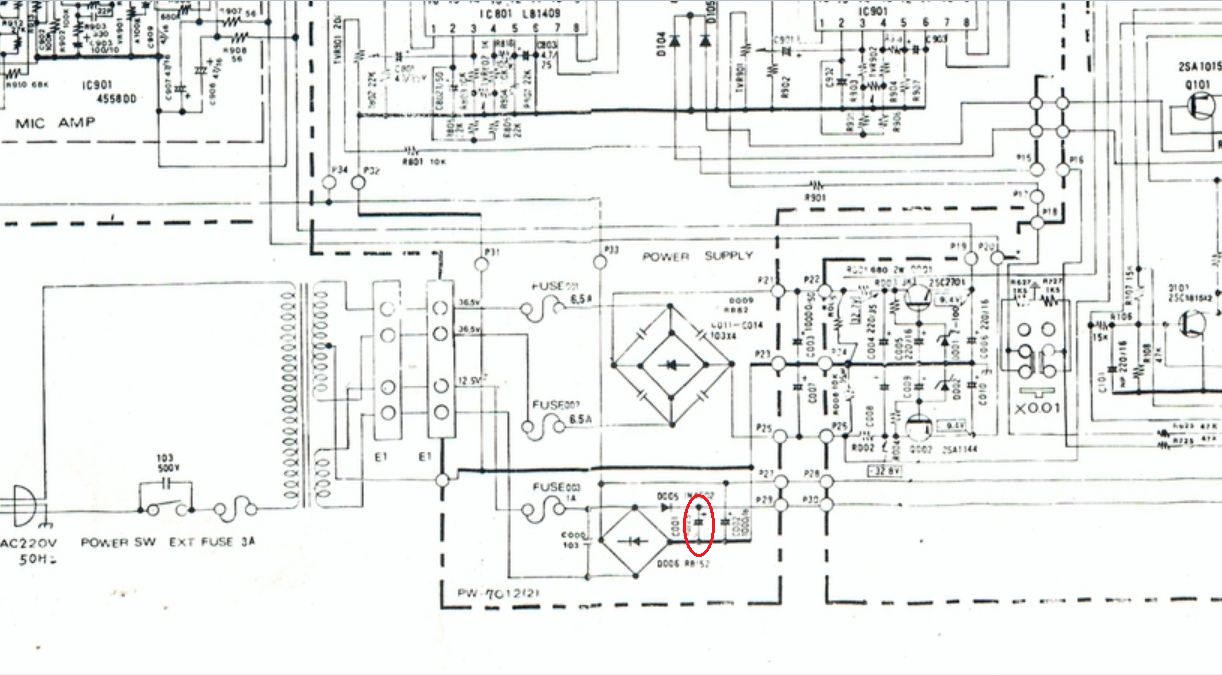

Závada zjištěna, označený kondenzátor byl bez kapacity, viz přílohu. Nechám to tak, žádné úpravy dělat nebudu.

Kvicala_r - kde je to k nalezení, pátral jsem dost dlouho a nepovedlo se mi vůbec nic.

Proč volil výrobce název připomínající dámské přirození je mi také záhadou.

[KUBO]

http://www.hifi-forum.de/bild/wangine-w ... 79177.html

[jardafiala]

Nakonec táňa má schema pod názvem renkforce_wla-8600, není to úplně stejné ale pro orientaci to stačí. Po podrobném zkoumání to vypadá, že jsou jen jiné ovládací prvky a panel.

[Kvicala_r]

Jardo je to prosté - do googlu sem napsal Wangine WCA 220 schematics . Pak prosšel asi tři odkazy a povedlo se i když ta kvalita je bída...

[jardafiala]

Takhle to píšu taky, teď jsem to zkusil znova a vidím obrázek, zřejmě jsem to přehlídl. No mohl jsem ušetřit čas věnovaný základnímu výzkumu jehož výsledky jsou prezentovány výše.

[Celeron]

Když jeden elyt, kouknul bych i na ostatní.

[BOBOBO]

NWM , ale těchto haluzí jak maku , měřit elyty umí , proč to dělá ?

[jardafiala]

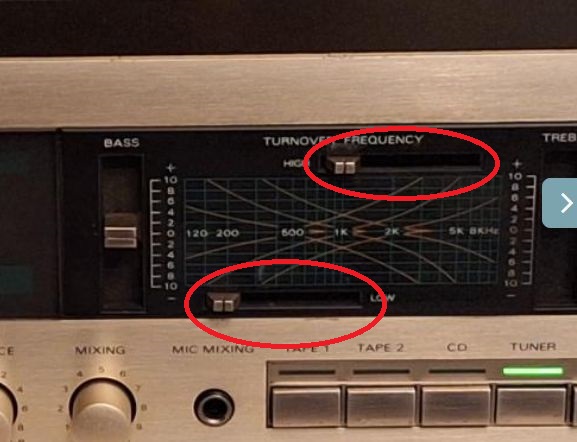

Máte někdo tušení k čemu jsou dobré označené potenciometry? A v jaké poloze se neuplatní jejich vliv - uprostřed nebo vlevo? Že by to byl rozsah korekcí BASS / TREBLE ? Zajímavé je, že ve schematu je popis "tuneover" a na panelu je "turnover", jsem z toho zmatený....

[BOBOBO]

Si fakt na svátky děláš prču , filtry pro gramec . Zde i s poťáky .

[jardafiala]

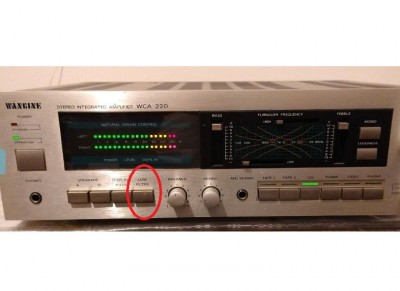

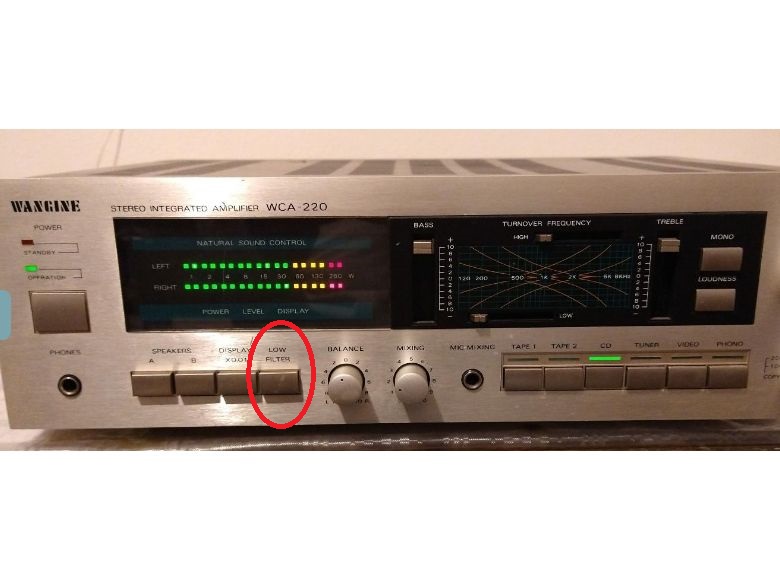

Pro gramo bych spíš tipoval ten na obrázku. Nenapadlo mě že by tam pro nízké frekvence byly dva.

[masar]

Jsou to regulátory nastavující zlomové (turnover) frekvence "High" a "Low". V krajních polohách jsou k sobě nejdále/nejblíže...
