Vymena PCIe slotu

Zpráva

#1 Příspěvek od **rnbw** » 07 bře 2025, 23:22

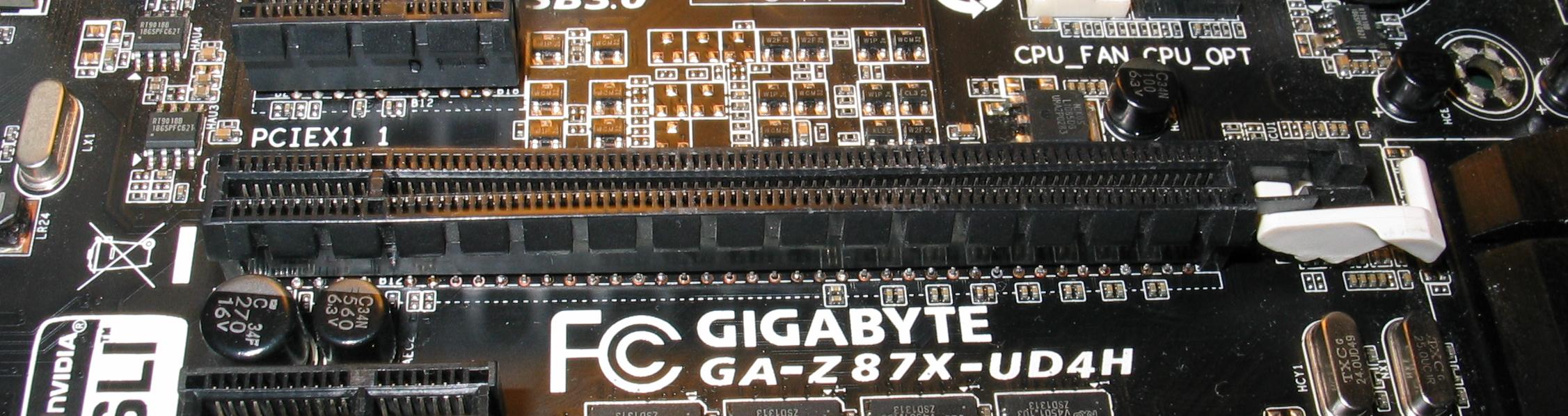

Niekomu sa podarilo na doske GA-Z87X-UD4H znicit PCIe x16 slot - s grafikou vytiahol aj plastovu cast slotu a pri pokuse o nasadenie znicil piny.

Piny som dostal von, ale GND isli velmi neochotne. Zjavne je jedna vnutorna vrstva plosaku GND a odvadza teplo nechutnym sposobom.

Vacsi problem je vycistit diery od cinu. Pomaha len nahrievat teplovzdusnou pistolou (pod teplotu tavenia), potom rychlo dohriat spajkovackou a odsat. Pruser je, ze GND pinov je tam ako nasranych - asi polovica.

Robim to vsetko zospodu, lebo hore su okolo slotu keramicke kondenzatory, ktore nechcem poskodit. Takze ohrev z druhej strany nie je mozny.

Este mozem skusit pocas nahrievania vrazit tam z druhej strany ihlu. Nastankovy spendlik je prilis hruby - prekovy su male a nie velmi odolne...

Mate nejake tipy?

workhard · #2 Příspěvek od **workhard** » 07 bře 2025, 23:35

Chce to výkon, viděl jsem video, kde měl borec podlouhlou vaničku s cínem, jen to přiložil na hladinu a slot vyndal.

https://www.youtube.com/watch?v=mfT3SBcr9a0

p32 · #3 Příspěvek od **p32** » 08 bře 2025, 01:01

Docela slušně se ty dírky čistí po zahřátí jen pájkou tak pomocí mikrotužky. Strčí se tam na pročištění ta tuha. Ta vystrčí ten cín a na ni se nic nenalepí.

jardafiala · #4 Příspěvek od **jardafiala** » 08 bře 2025, 08:56

Podobné věci řeším velice nerad ale když už tak ohřát a vyfouknout tlakovým vzduchem.

eleferner · #5 Příspěvek od **eleferner** » 08 bře 2025, 10:14

Nejsetrnejsi je metoda, kterou linkoval Workhard. Pokud jsou zespodu nejake SMD, tak je musis nejdriv zalepit kaptonovou paskou, aby neodpadnuly.

Kdysi jsem neco podobneho zkousel nabastlit na ceskoslovenske 250 W kopyto, ktere se pouzivalo k letovani okapu. Ale i tech 250 W bylo slabych, musel jsem spodek vanicky obalit (tez ceskoslovenskou) skelnou vatou, abych snizil tepelne ztraty.

Kde jsi vzal nahradni slot? Taky z neceho vypajel?

Jinak kdybys neuspel (potrhane prokovy na vnitrnich vstvach), ta deska se stale da najit na Aukru, Jebaji apod.

#6 Příspěvek od **rnbw** » 08 bře 2025, 11:04

Vanicka s cinom by bola asi najlepsia, ale nemam.

Nahradny slot skusim vybrat z vraku, ale az ked sa podari tento odstranit. Da sa aj kupit novy.

Vyzera to tak, ze signaly idu po vonkajsich vrstvach, takze pripadne poskodenie sa da opravit.

MiraSt · #7 Příspěvek od **MiraSt** » 08 bře 2025, 13:25

Na pročištění prokovů používám kulaté párátko kdy tlačím na díru a z druhé strany nahřívám trafopájkou. Nebo i všechno z jedné strany, ale nejde to tak dobře.

#8 Příspěvek od **rnbw** » 08 bře 2025, 13:27

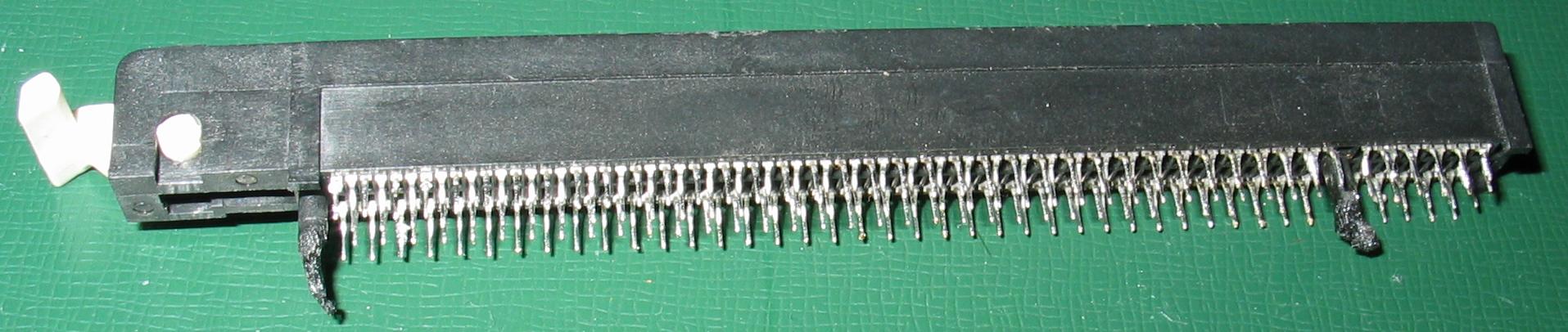

Skusil som z vraku (Intel) vybrat ten slot a podarilo sa to teplovzdusnou pistolou. Akurat to chvilu trvalo a z dosky odpadlo par suciastok. Dokonca je vacsina pinov cistych a netreba z nich odstranovat prebytok cinu.

#9 Příspěvek od **rnbw** » 08 bře 2025, 17:41

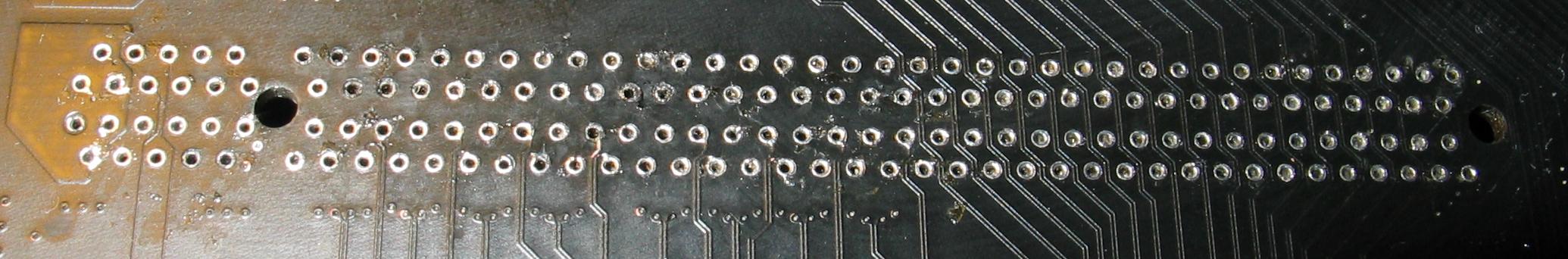

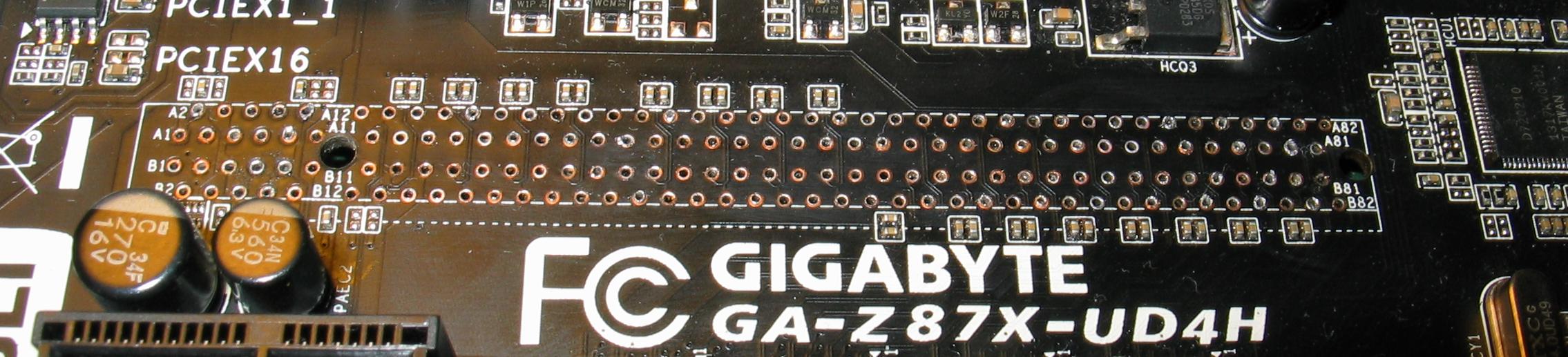

Na odsatie cinu z GND dier sa nakoniec osvedcilo nahrievat to asi 30 sekund teplovzdusnou pistolou (stupen 5, asi 700W), potom rychlo pridat cerstvy cin, hrotom ohrievat 10 sekund a odsat.

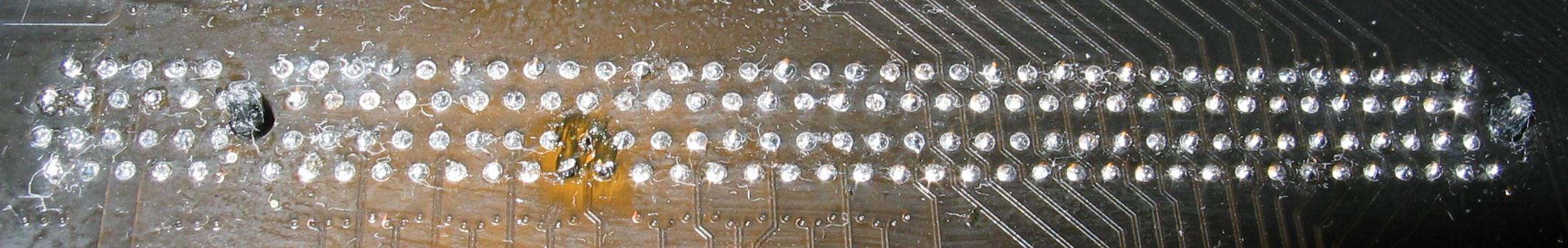

Na niekolkych prekovoch odpadol kruzok, ale okrem jedneho na tej stane, kde nebol potrebny. Ten jeden som opravil po osadeni "noveho" slotu.

Doska s PCIe grafikou funguje, lspci -vv ukazuje x16 mod:

Kód: Vybrat vše

LnkSta: Speed 5GT/s, Width x16

Mahoney · #10 Příspěvek od **Mahoney** » 08 bře 2025, 17:45

Gratuluju

DedVseved · #11 Příspěvek od **DedVseved** » 08 bře 2025, 17:55

Na fotce pci-e_4.jpg je patrné prohnutí konektoru, ale zjevně to nevadí. Pěkná práce

#12 Příspěvek od **rnbw** » 08 bře 2025, 18:04

Zdeformovalo sa to pri vytahovani, asi to chcelo nejako lepsie uchytit, aby som to nemusel tahat pinzetou.

Karta tam vojde bez problemov.

keemo · #13 Příspěvek od **keemo** » 08 bře 2025, 20:12

Alebo do toho strcit kus dps aby sa to nedeformovalo...?

#14 Příspěvek od **rnbw** » 08 bře 2025, 20:24

V tom pripade by pruzne kontakty mohli slot roztiahnut.

eleferner · #15 Příspěvek od **eleferner** » 08 bře 2025, 21:31

Parada. Kolik casu ti to celkem zabralo?
