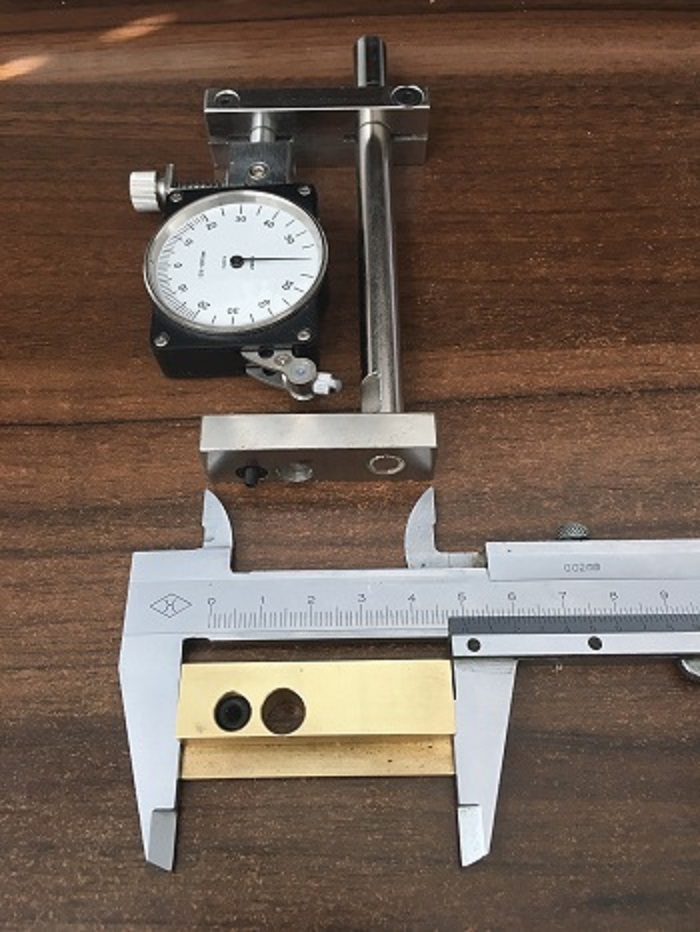

Hľadám niekoho, kto by bol ochotný a mal technické možnosti výroby podložky v tvare malého hranola s dvoma otvormi, ktorá slúži na vypodloženie priestoru pod merací ručičkový prístroj, ktorým sa nastavuje geometria videohlavy. Je to vyobrazené na obr. v priloženom dokumente v hornom riadku úplne vpravo. Rozmery cca 40 x 10 x min.5 mm (upresním) , materiál : mosadz. Ostatné po dohode.
Stefan31
P.S. Dal sa zohnať pod označením PUJ44905, no dnes už nebývajú tieto nástroje v ponuke ....
Spacer - hľadám možnosť výroby
Moderátor: Moderátoři
Spacer - hľadám možnosť výroby
- Přílohy
-
JVC HR-D725 - spacer.pdf- Servisný KIT JVC HR-D725
- (143.57 KiB) Staženo 184 x
Koupíš plocháč, uřízneš, vyvrtáš. https://vi.aliexpress.com/item/1005006452269347.html Důležité je, jestli víš, jakou to musí mít toleranci rozměrů, asi hlavně rovnoběžnost ploch.
Krátce před tím, než se to rozbilo, tak to ještě fungovalo...
Je to mosaz, Číňan je mamlas
Nebo třeba tady: https://vi.aliexpress.com/item/1005006228033484.html
Nebo třeba tady: https://vi.aliexpress.com/item/1005006228033484.htmlKrátce před tím, než se to rozbilo, tak to ještě fungovalo...
Aj v mene manželky ďakujem všetkým....
to dj_Paul: bronz je v poriadku, čo za to mi napíšte prosím do SS,
to Zaky: ďakujem za veľkú snahu, ak je možnosť, nechám to na strojnú výrobu,
to jeniček: ak to ostane na Vás, ak by ste bol ochotný si materiál objednať, (z Ali?) samozrejme náklady uhradím aj vopred na účet, zbytok materiálu by bol Váš .... cenu za zhotovenie prosím do SS....
Dopravu uhradím. Zistím presnejšie rozmery a dám vedieť.
S mikrometrom mi predajca zaslal aj jeden spacer, ten je pravdepodobne určený pre iný typ mechaniky, je dlhší a pozične inak vŕtané diery. Povrch hladký ....
Želám všetkým príjemný deň,
Stefan31
to dj_Paul: bronz je v poriadku, čo za to mi napíšte prosím do SS,
to Zaky: ďakujem za veľkú snahu, ak je možnosť, nechám to na strojnú výrobu,
to jeniček: ak to ostane na Vás, ak by ste bol ochotný si materiál objednať, (z Ali?) samozrejme náklady uhradím aj vopred na účet, zbytok materiálu by bol Váš .... cenu za zhotovenie prosím do SS....
Dopravu uhradím. Zistím presnejšie rozmery a dám vedieť.
S mikrometrom mi predajca zaslal aj jeden spacer, ten je pravdepodobne určený pre iný typ mechaniky, je dlhší a pozične inak vŕtané diery. Povrch hladký ....
Želám všetkým príjemný deň,
Stefan31
- Přílohy
-
- Spacer z mosadze

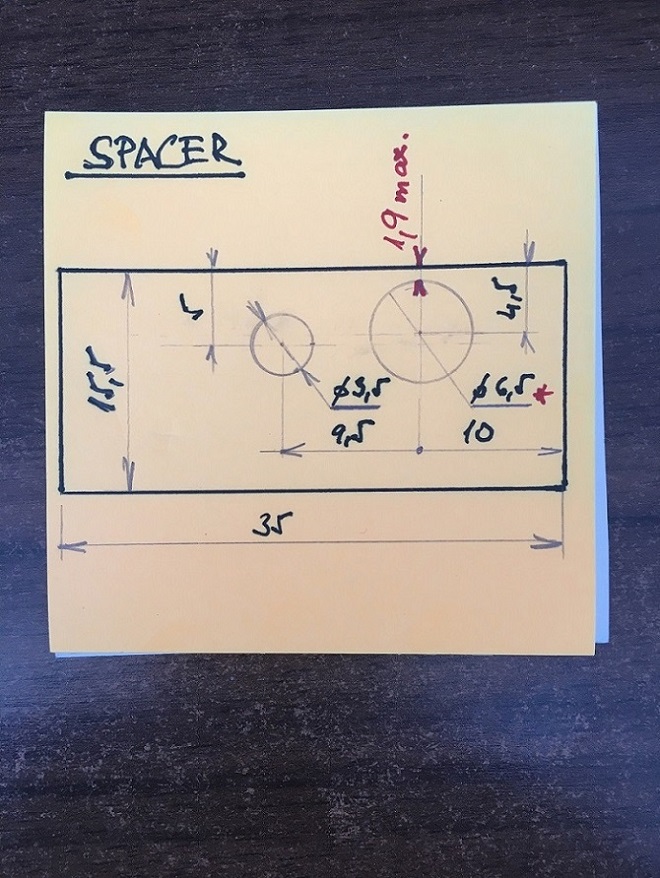

Tak som to skreslil, krátky popis:
- vonkajší rozmer 35 x 15,5 x 7 mm
- väčší otvor - na chassis je nalisovaný tŕň s priemerom 5,5mm, otvor na spaceri je navrhnutý väčší s priemerom 6,5 - 7mm, vzdialenosť hornej hrany
a otvoru na náčrte, označené červene sa budú meniť podľa veľkosti otvoru.
- menší otvor - z chassis sa odskrutkuje M3 spolu s pérkom, dlhšou skrutkou sa namontuje spacer spolu s mikrometrom.
Celý priestor pre spacer je obložený mechanickými prvkami , s posuvkou sa tam veľmi nedá manipulovať, tak snáď som sa trafil. Môžem zaslať aj foto priestoru montáže na mail. Dúfam, že môj popis nie je veľmi zmätočný, to by som nerád .....ďakujem.
Stefan31
- vonkajší rozmer 35 x 15,5 x 7 mm
- väčší otvor - na chassis je nalisovaný tŕň s priemerom 5,5mm, otvor na spaceri je navrhnutý väčší s priemerom 6,5 - 7mm, vzdialenosť hornej hrany
a otvoru na náčrte, označené červene sa budú meniť podľa veľkosti otvoru.
- menší otvor - z chassis sa odskrutkuje M3 spolu s pérkom, dlhšou skrutkou sa namontuje spacer spolu s mikrometrom.
Celý priestor pre spacer je obložený mechanickými prvkami , s posuvkou sa tam veľmi nedá manipulovať, tak snáď som sa trafil. Môžem zaslať aj foto priestoru montáže na mail. Dúfam, že môj popis nie je veľmi zmätočný, to by som nerád .....ďakujem.
Stefan31
- Přílohy
-
- Náčrt
