Pomoc s návrhem Pí článku

[Karlos1]

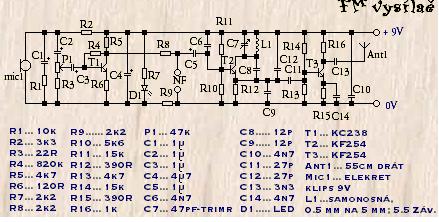

Potřeboval bych navrhnout LC Pí článek k jednoduchému vysílači, jehož schéma přikládám.

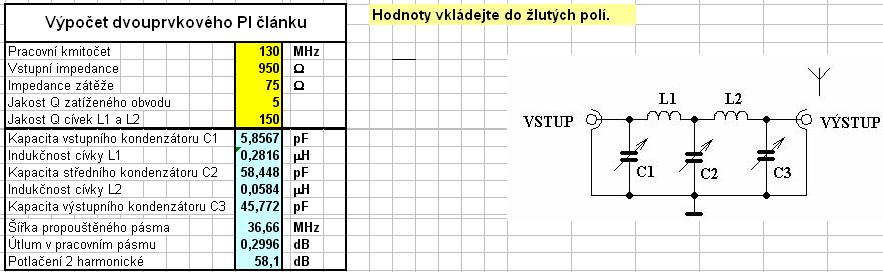

Na adrese http://ok1ike.c-a-v.com/web1/soubory/2pi.htm jsem si stáhl výpočet tohoto pí článku a nevím, jaké údaje do toho výpočtu dosadit. Potřeboval bych poradit, co mám dosadit za vstupní impedance, výstupní impedanci, jakost Q zatíženého obvodu a jakost Q cívek L1 a L2.

Vysílat bych chtěl kusem drátu, takže jeho impedance se pohybuje okolo 60ohmů, a cívky bych tam použil obyčejné vzduchové.

[WLAB]

Dosadit je potreba to, co je pozadovano. Vystupni impedanci tveho vysilace musis bud zmerit, spocitat nebo odhadnout - upozornuji, ze se nemusi jednat jen o relane cislo. Zatezovaci impedanci anteny - opet to nemusi byt realne cislo - zmerit, vypocitat, odhadnout nebo jinak zjistit. Vubec se neda uvazovat, ze "kus dratu ma odpor 60 ohm". Je pravda, ze ctrtvlny zaric nad nekonecnou plochou ma vyzarovaci impedanci o modulu cca 50Ohm, navic skoro relanou - ale tenhle poznatek nelze zobecnovat na "nejaky kus dratu". Q civek je jasne. Co se mysli Q rez. obvodu v tomhle kontextu nevim.
Pokud tyhle udaje nebudes mit alespon v orientacnich velikostech k dispozici, nema cenu se poustet do jakehokoliv vypoctu, protoze akorat provedes presny vypocet z nepresnych dat a klidne muze vyjit uplny nesmysl.
Nejlepsi v tvem pripade asi bude zapojit antenu na odbocku rezonancniho obvodu, kterym muzes zaroven vykompenzovat jalovou slozku jeji impedance. Realna cast impedance toho tveho kusu dratu se muze pohybovat tak v rozmezi 10-50 Ohm. Podle toho je treba volit odbocku na civce popr. pomer kapacit v kapacitnim delici. Pokud chces vyssi potlaceni harmonickych slozek, pouzij dva rezonancni obvody kapacitne volne navazane.
Nebo proste udelej koncovy stupen tak, aby mel vystupni impedanci 50Ohm, antenu taky a odpovidajici vypocet PI clanku pak najdes vsude.
