Laboratorny,dielenský zdroj

#1 Příspěvek od jaro1 »

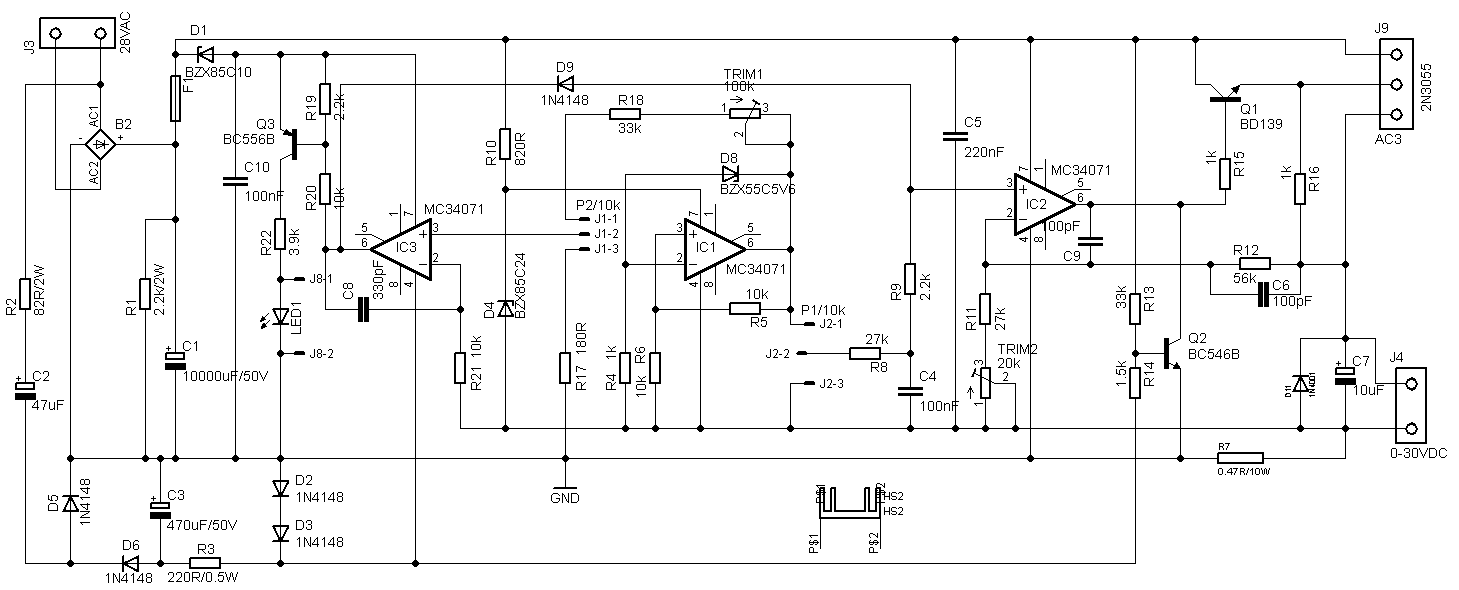

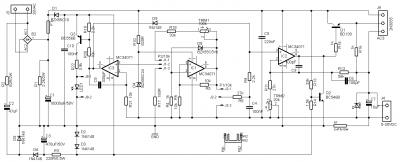

Ahojte chcem si postavit regulovaný zdroj 0-40V, výstupný prúd cca 5A. Nasiel som tieto 2 schemy,len nie som si istý ci su funkcne,dakujem
Přílohy
PSU0-30V_V3 (schematic).png
PSU0-30V_V3 (schematic).png
Uživatelský avatar
ransom
Příspěvky: 3933
Registrován: 19 črc 2020, 00:00
Bydliště: Náchod

#2 Příspěvek od ransom »

Ani jedna se nehodí na výstupní napětí větší než cca 30V.
Pokud ještě dnes najdeš OZ pro napájení až +/- 22V (moc se jich už nevyrábí), tak dále: Pro správnou funkci potřebuješ cca 5V záporného napájení, tedy kladné napájení OZ nesmí překročit 39V (největší součet obou větví 44V). Výstupní napětí OZ bude o něco menší, dále úbytky na výstupních tranzistorech a něco na rezistoru pro snímání proudu. A jsme na dejme tomu 33V.
Nepoužívám smajlíky. Pobavený nebo ironický tón si laskavě domyslete sami.
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#3 Příspěvek od EKKAR »

Na oživování běžný elektroniky potřebuješ spíš zdroj menší, s maximálním napětím 18-20V a proudovou zatížitelností 1-2A. Jsou lidi, kterým se vyplatí mít takový zdroje 2, zapojený "do vleku" a s vyvedeným společným bodem jako jeden symetrickej zdroj. Zdroje s vyšším výstupním napětím a hlavně větším výstupním proudem je už dneska lepší volit mezi spínanýma, vývoj součástek (hlavně řídících obvodů a spínacích součástek) už dospěl tak daleko, že ve spojení s kvalitníma feritovýma toroidníma špulkama jsou svýma vlastnostma srovnatelný s analogovýma zdrojema - a přitom mají zlomek jejich tepelnejch ztrát.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
Cust
Příspěvky: 7239
Registrován: 17 led 2007, 00:00
Bydliště: Milotice u Kyjova

#4 Příspěvek od Cust »

Kdybych se rozhodnul něco dnes stavět, tak asi koupím od číňana spínaný zdroj s enkodéry a s velkým displejem. Jdou koupit za babku moduly, které předpokládají napájení kolem 30 V. Takže pojistka/jistič, trafo, usměrňovač, DCDC konvertor. Pokud potřebuješ něco super, tak za tím ještě třeba lineární stablík, dají se koupit kvalitní na stovky miliampér nebo i ampérové.
Uživatelský avatar
bdn
Příspěvky: 560
Registrován: 16 led 2020, 00:00

#5 Příspěvek od bdn »

Mě se líbí tento: LM324 variable power supply. Akorát ruské tranzistory nahradit moderními typy. https://www.homemade-circuits.com/unive ... y-circuit/
Uživatelský avatar
jaro1
Příspěvky: 22
Registrován: 22 črc 2025, 00:00

#6 Příspěvek od jaro1 »

Dobre,odznelo tu vela rozumnych argumentov,takze asi bude najlepsi dvojity zdroj,s tym ,ze v pripade potreby by sa mohli tieto 2 zdroje spojit do serie ,v tom pripade by ste mi odporucili ktoru schemu ,alebo aky zdroj? mam 2 trafa s odbockami 12,18,24,33v
120Va,prim-230,som silnoprudar,podla schemy zapojim ,ale nie som zas tak zdatný v elektronike aby som nejaku schemu upravil podla seba
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#7 Příspěvek od EKKAR »

bdn píše:Mě se líbí tento: LM324 variable power supply. Akorát ruské tranzistory nahradit moderními typy. https://www.homemade-circuits.com/unive ... y-circuit/
To je několikrát provařený schéma, navíc je v něm několik nesmyslů - například pro výstupní napětí AŽ 30V to nemůže bejt "krmený" stejnýma 30V i na vstupu, to by prostě ten výkonovej sériovej tranzistor neměl z čeho regulovat. Na vstupu takovýho zařízení musí bejt takový trafo a usměrňovač, který dají aspoň o 2-3V i při plným proudovým zatížení, tzn. NEMŮŽE TO BEJT sekundár s efektivním napětím nižším než cca 32V - a v ten moment se ale špičkový napětí naprázdno po usměrnění na kondíku C4 (sběrnej filtrační "kýbl" 4700uF) spolehlivě překročí maximální napájecí napětí použitýho 4násobnýho OZ = vyleze až kamsi ke 45V ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
Cust
Příspěvky: 7239
Registrován: 17 led 2007, 00:00
Bydliště: Milotice u Kyjova

#8 Příspěvek od Cust »

Karle, mrkni na to ještě jednou. Napájení OZ je jen něco málo přes 10 V.
Každopádně pro lepší kondici OZ bych zvolil vyšší napájení.
Uživatelský avatar
pocitujlasku
Příspěvky: 2764
Registrován: 12 pro 2005, 00:00
Bydliště: SR, Poprad

#9 Příspěvek od pocitujlasku »

Ja som si na bezne hranie kupil toto, k nemu mam spinany zdroj 24V/5A a za jedno popoludnie mam funkcny regulovatelny zdroj (napatovy, aj prudovy), s prudovym obmedzenim a zobrazovanim aktualneho vystupneho prudu/napatia/vykonu.
No vidis, a tak si sa bal
Uživatelský avatar
ransom
Příspěvky: 3933
Registrován: 19 črc 2020, 00:00
Bydliště: Náchod

#10 Příspěvek od ransom »

Mám dva podobné, ale 60V/5A, napájené dvěma spínanými zdroji 48V/7,5A vytočenými na 55 V. Vznikl tak zdroj 2x50V/5A. K tomu dvojitý lineární zdroj s OZ, zapojení jako ty z prvního příspěvku, upravené na 25V/1,5A právě kvůli těm nedomyšlenostem s napájením OZ. S tím se už dá fungovat dobře. Akorát pak člověk zjistí, že za stejné prachy a bez práce dostane zdroj hotový.
Nepoužívám smajlíky. Pobavený nebo ironický tón si laskavě domyslete sami.
Uživatelský avatar
bu2520
Příspěvky: 4922
Registrován: 16 črc 2007, 00:00
Bydliště: u HK

#11 Příspěvek od bu2520 »

u zdrojů se starou dobrou 723 se při použití plovoucího napájení se dalo jít klidně na 150V i výš, ale regulace omezení proudu bylo lepší udělat separátně.
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#12 Příspěvek od EKKAR »

@Čust - vykládej to tomu švábovi v momentě, kdy mu to napětí přijde na vývody kvůli protavení regulačního trandu (třeba i mžikově, než zareaguje tavná pojistka nebo další ochrany) ... To napájení je řešený v principu stejně jako u G-400, akorát tam je ještě -5,6V záporná větev kvůli regulaci od nuly. A optej se těch, co zkusili G-400 postavit na vyšší napětí, kolikrát jim tam ty řídící operáky vzal čert, i když pro ně měli taky oddělený extra napájení v datašítovým rozmezí ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
samec
Příspěvky: 6669
Registrován: 19 pro 2017, 00:00

#13 Příspěvek od samec »

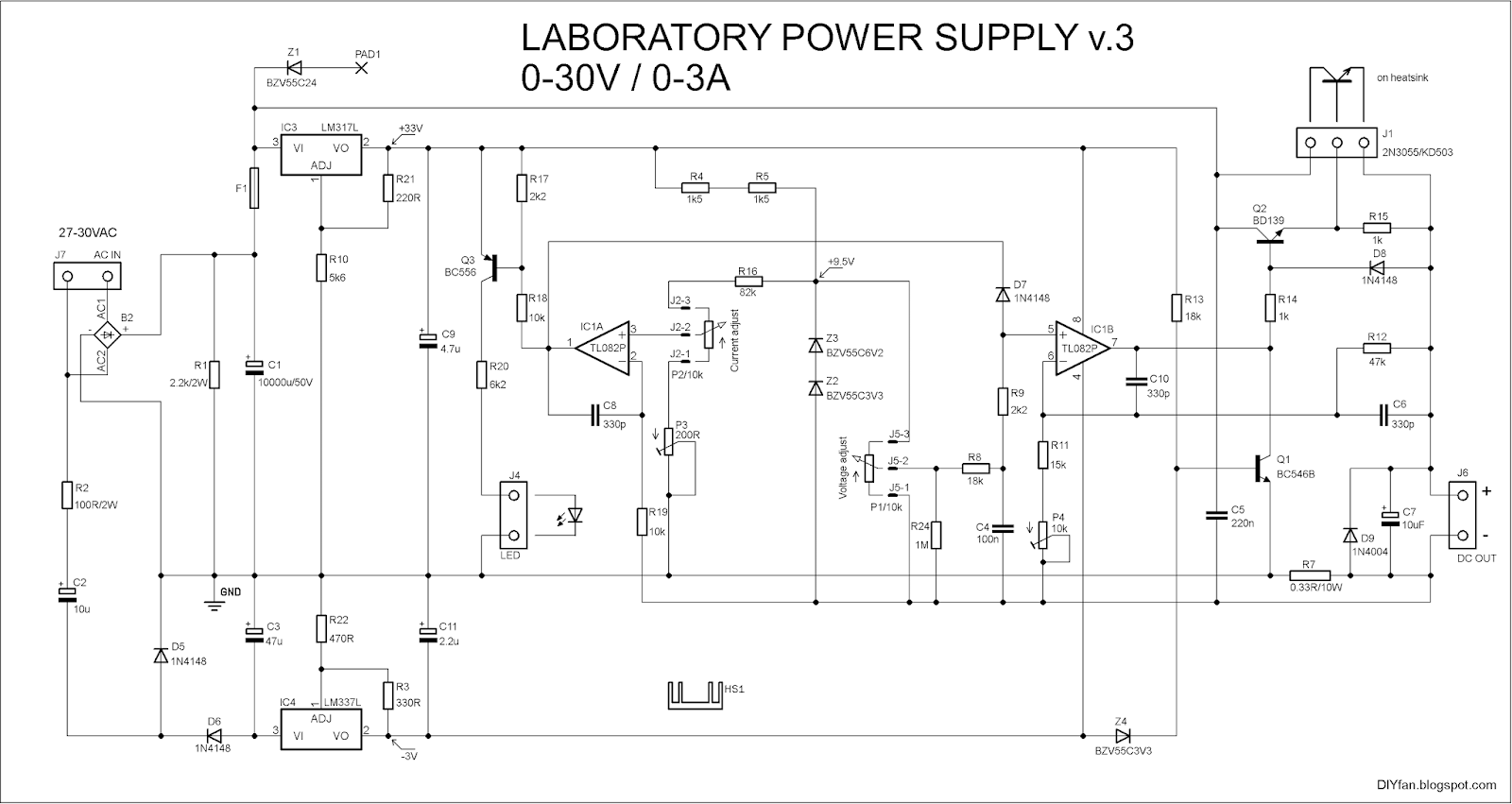

Uživatelský avatar
Cust
Příspěvky: 7239
Registrován: 17 led 2007, 00:00
Bydliště: Milotice u Kyjova

#14 Příspěvek od Cust »

TL072 se do toho zapojení vyloženě nehodí. Má dost nevhodný "Common-mode voltage range". A napájení operáku řeší TL431.
masar
Příspěvky: 14452
Registrován: 03 pro 2005, 00:00

#15 Příspěvek od masar »

EKKAR píše:To je několikrát provařený schéma, navíc je v něm několik nesmyslů...
Uvedené nesmysly jsou tvoje vlastní.
:wink:
Odpovědět
