RFT T3930 a stereo A290 ?? VYŘEŠENO

Zpráva

jardafiala · #1 Příspěvek od **jardafiala** » 30 zář 2025, 13:45

Zdar, sešly se mi tu dva tunery, nehrály, u obou stejná závada - vadný filtr 10,7MHz. Filtry jsem vyměnil, doladil vstupní jednotku i cívky pro mf kmitočet 10,7MHz a cívku diskriminátoru (?) A225D. Teď mají oba přibližně stejnou citlivost, AFC fnguje bezvadně, napěťové úrovně jsou až k A290 stejné. Jedné co mě trochu dráždí je, že u jednoho spíná stereo mnohem dřív při stejné úrovni mf 10,7MHz na vstupu A225D. Samozřejmě nastavení trimru na vývodu 14 A290 je pečlivě nastaveno. Pro úplnost - původní dvojitý filtr byl nahrazen jednoduchým filtrem RFT, těch jsem koupil pytlík tak je do těchto tunerů používám jako náhradu. Jaký může být důvod k takovém chování?

xsc · #2 Příspěvek od **xsc** » 30 zář 2025, 13:59

Chtělo by to změřit úroveň pilotu na vstupu, nic víc o sepnutí sterea nerozhoduje.

jardafiala · #3 Příspěvek od **jardafiala** » 30 zář 2025, 14:48

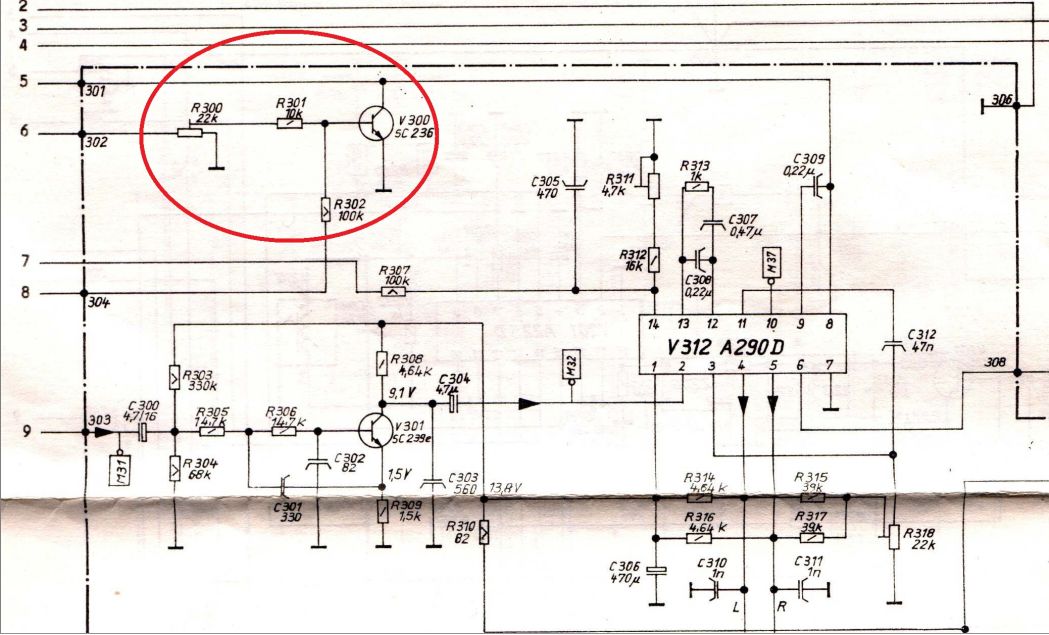

Zkusil jsem přidat kondík podle připojeného obrázku, tím by se měla zvýšit i úrověň pilotního signálu (?), bez viditelného zlepšení (až na zvýšení hlasitosti). Může být příčinou malá šířka pásma použitého filtru 10,7?

sis2 · #4 Příspěvek od **sis2** » 30 zář 2025, 15:22

Jo, může.

#5 Příspěvek od **EKKAR** » 30 zář 2025, 15:30

Určitě, ten filtr musí bez snížení úrovně nechat projít pilotní frekvenci 19kHz PLUS k tomu ještě horní pásmo až někam k 50kHz, kde se v kompletním signálu přenáší právě pomocí pilotního signálu zakódovaný rozdílový pásmo pro M-S kódování. Takže úzkopásmový MF filtry (jinak velice dobrý pro DX příjem) jsou pro stereo na hojno ...

jardafiala · #6 Příspěvek od **jardafiala** » 30 zář 2025, 15:40

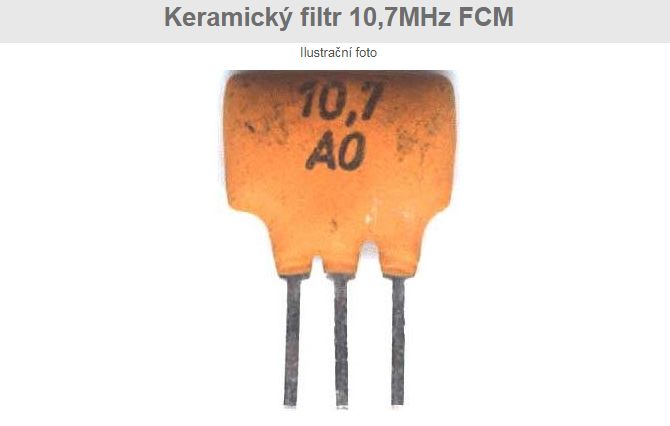

No jo, zkusím ho vyměnit a uvidím, používám ty na připojeném obrázku a zatím jsem neměl problém.

jardafiala · #7 Příspěvek od **jardafiala** » 30 zář 2025, 16:48

Tak další pokusy ukázaly, že keramický filtr za to nemůže, když ho vyndám a nahradím kondíkem 100pF tak je to pořád stejné. Pilot na vstupu A290 má cca 250mV šš, na některých stanicích kde je spínání stereo na hraně poblikává kontrolka stereo v rytmu hudby nebo řeči.

xsc · #8 Příspěvek od **xsc** » 30 zář 2025, 17:21

Šířka filtru za malou citlivost spínání stereo nemůže, protože to se řídí jen velikostí pilotu. 19kHz je jen kousek od 15kHz, což je šířka nf pásma pro mono a na tu stačí filtr 180kHz široký. Použití úzkého filtru tak úroveň spínání stereo nezmění, ale zásadně zabije L-R kanál, tedy sice bude svítit stereo, ale stereoefekt (vzájemný odstup kanálů) bude potlačen.
Skoro bych zkusil ten signál z jedné A225 pustit do té citlivější A290D, jestli není chyba v ní. Pokud ne, tak bych se asi vrátil k nastavení demodulátoru, protože se mi moc nezdá to: "poblikává kontrolka stereo v rytmu hudby nebo řeči". A zkontroloval kondenzátor deemfáze.
Jinak filtr FCM je podle mě polský, ale ten vypadal jinak než na tom tvém obrázku. Ten bude RFT, ale ty se značily SPF.

jardafiala · #9 Příspěvek od **jardafiala** » 01 říj 2025, 11:17

dalších komentářů netřeba, stačilo kouknout na datashit a do schematu, pořádně, koukal jsem do něj několikrát a neviděl to.

xsc · #10 Příspěvek od **xsc** » 01 říj 2025, 13:23

Jen pro zajímavost, co ten tranzistor řídí? Jsou tam dva vstupy.

#11 Příspěvek od **Hill** » 01 říj 2025, 15:01

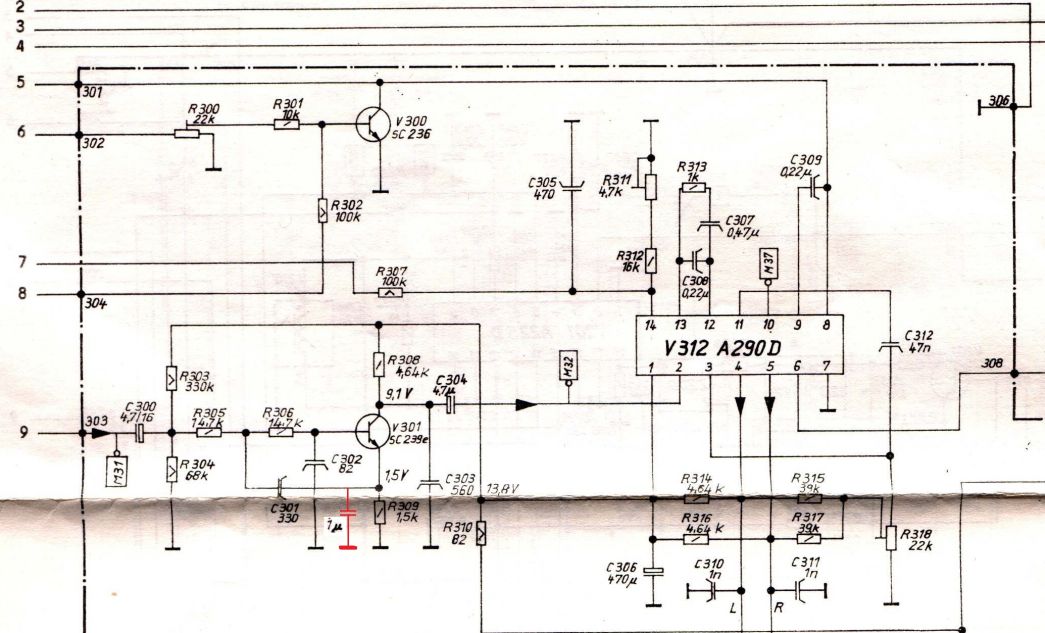

A ten přidaný kondík 1µ v emitoru V301 nezapomeň vyhodit - ten tak rozhodí charakteristiku filtru, že toho moc neufiltruje.

jardafiala · #12 Příspěvek od **jardafiala** » 01 říj 2025, 20:00

Kondík vyhozen hned, byl jen na zkoušku....
