měření impedance reproduktorů
Dá se nějak jednoduše změřit impedance reproduktoru? nashromáždili se mi tady nějaké reprobedýnky od domácích kin a pod. a chtěl bych vědět jaké mají impedance. Budu tedkom oživovat zesilovače Z710A ke ketrým na zkoušky potřebuji bedny 8 ohmů tak abych věděl co můžu použít.
-
martinkopp
- Příspěvky: 1303
- Registrován: 12 říj 2023, 00:00
-
TheLastUnicorn
- Příspěvky: 550
- Registrován: 17 led 2018, 00:00
- Bydliště: Trenčín
Impedance reproduktorových soustav se velmi mění s frekvencí, přičemž u některých (i deklarovaných jako 8 ohmových) může impedance klidně klesnout i ke 3 ohmům...a ne každýmu zesilovači se to líbí, zejména pokud je to v pásmu do 2kHz. Tohle platí především pro vícepásmové soustavy se zložitější výhybkou.
U jednopásmové bedýnky nebo dvoupásma s jedním kondenzátorem se takové extrémy v zásadě nevyskytují a tak měření Re ohmmeterem v podstatě stačí. Re je obvykle o něco měnší, než jmenovitá impedance reproduktoru - typicky se pro 8 ohmový reproduktor pohybuje mezi 5,5 až 8,2 ohm.
Na měření impedance reproduktorů je nejlépe použít speciální software (třeba LIMP) s pomocí něj, zvukové karty vybavené vstupem LINE IN a jednoduchého přípravku s jedním přesnějším rezistorem (100 ohm) lze měřit impedanci presně a nechat zobrazit celý impedanční průběh na obrazovce. Taktéž to umí měřit TS parametry reproduktoru, cívky, kondenzátory a odpory (RCL).
U jednopásmové bedýnky nebo dvoupásma s jedním kondenzátorem se takové extrémy v zásadě nevyskytují a tak měření Re ohmmeterem v podstatě stačí. Re je obvykle o něco měnší, než jmenovitá impedance reproduktoru - typicky se pro 8 ohmový reproduktor pohybuje mezi 5,5 až 8,2 ohm.
Na měření impedance reproduktorů je nejlépe použít speciální software (třeba LIMP) s pomocí něj, zvukové karty vybavené vstupem LINE IN a jednoduchého přípravku s jedním přesnějším rezistorem (100 ohm) lze měřit impedanci presně a nechat zobrazit celý impedanční průběh na obrazovce. Taktéž to umí měřit TS parametry reproduktoru, cívky, kondenzátory a odpory (RCL).
Jednoduše to lze měřit s Visual Analyzérem: https://www.sillanumsoft.org/ZRLC.htm
Stačí k tomu primitivní přípravek s odporem a operákem. Postavit by to dokázal i EKKAR
Stačí k tomu primitivní přípravek s odporem a operákem. Postavit by to dokázal i EKKAR
Takto se opravdu impedance repra neměří.
U repráku se změří impedanční křivka. Její minimum (nachází se cca dvě oktávy nad vlastní rezonancí) určuje jmenovitou impedanci. Činný odpor civky je jen jednou z jejích složek, a je vždy o něco menší než jmenovitá impedance - přibližně v tom rozmezí jak psal Unicorn.
Mimo tohle minimum má reprák bez ozvučnice kolem rezonance impedanční vrchol, a na vyšších frekvencích se impedance plynule zvětšuje - na oktávu se přibližně zdvojnásobí.
Hluboko pod rezonancí se pak projevuje v podstatě už jen DC odpor.
Na obrázku je typický průběh impedance u 6,5" středobasu. Dva hrbolky na vyšších frekvencích jsou nějaké parazitní rezonance membrán. Nahoře bíle je průběh fáze, žlutá a zelená křivka jsou pro dva kusy stejného typu.
U repráku se změří impedanční křivka. Její minimum (nachází se cca dvě oktávy nad vlastní rezonancí) určuje jmenovitou impedanci. Činný odpor civky je jen jednou z jejích složek, a je vždy o něco menší než jmenovitá impedance - přibližně v tom rozmezí jak psal Unicorn.
Mimo tohle minimum má reprák bez ozvučnice kolem rezonance impedanční vrchol, a na vyšších frekvencích se impedance plynule zvětšuje - na oktávu se přibližně zdvojnásobí.
Hluboko pod rezonancí se pak projevuje v podstatě už jen DC odpor.
Na obrázku je typický průběh impedance u 6,5" středobasu. Dva hrbolky na vyšších frekvencích jsou nějaké parazitní rezonance membrán. Nahoře bíle je průběh fáze, žlutá a zelená křivka jsou pro dva kusy stejného typu.
- Přílohy
-
irb16-z1.gif- (16.1 KiB) Staženo 79 x
Naposledy upravil(a) ransom dne 31 říj 2025, 09:37, celkem upraveno 1 x.
Nepoužívám smajlíky. Pobavený nebo ironický tón si laskavě domyslete sami.
vidíš Vašku, chcel si to jednoduše... Budeš musieť merať vlastné rezonancie a kresliť krivky, nespravíš nič

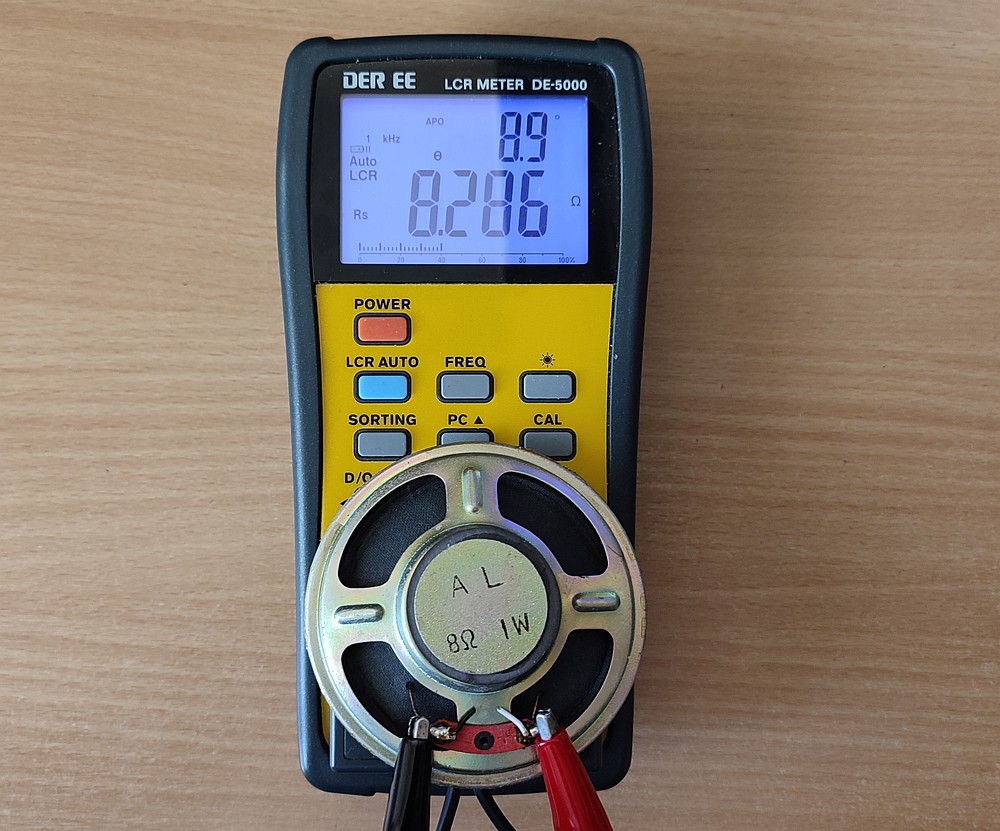

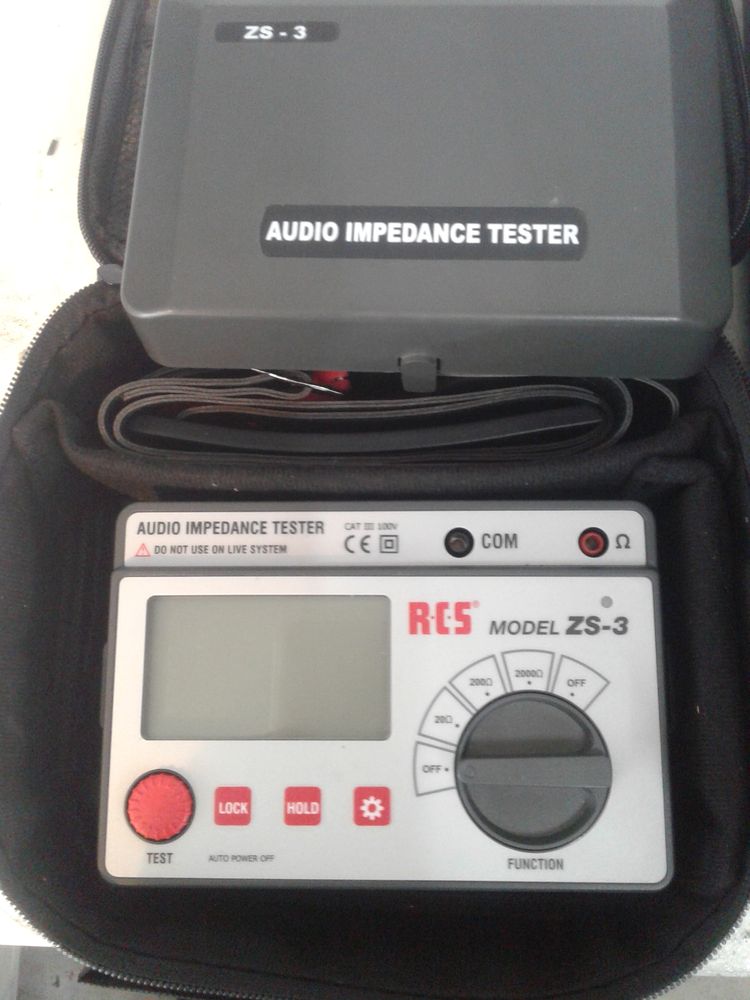

On chcel vedieť či tie repráky má osemohmové a k tomu mu fakt ten multimeter prípadne RLC mostík stačí. Fakt k tomu nepotrebuje študovať pokročilé teorie či merať impedančné vrcholy na celé audiospektrum.
On chcel vedieť či tie repráky má osemohmové a k tomu mu fakt ten multimeter prípadne RLC mostík stačí. Fakt k tomu nepotrebuje študovať pokročilé teorie či merať impedančné vrcholy na celé audiospektrum.

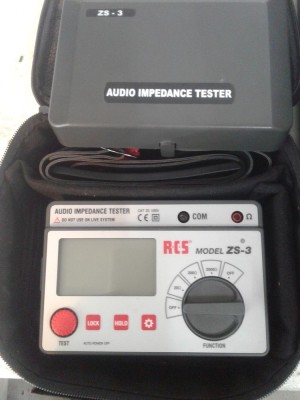

Nezmestil sa do záberufredis píše:Co takhle BM 595?
Naposledy upravil(a) rampage dne 31 říj 2025, 09:42, celkem upraveno 1 x.
Pokud člověk chce JENOM rozeznat čtyř, osmi nebo šestnáctiohmový reprák, opravdu stačí zaokrouhlit nahoru DC odpor.
Pokud by ale někdo četl vlákno, a chtěl vědět víc, je tady úplná odpověď na otázku "jak změřit impedanci reproduktoru".
Změření průběhu je naprosto primitivní záležitost, kterou podle pokynů zvládne každý. Z průběhu impedančky se dá vyčíst množství užitečných informací. Na dálku jsem podle něj schopen třeba pomoct začátečníkovi s hledáním chyby v zapojení výhybky. Nebo mu říct, že mu drhne smetí v mezeře magnetu. Nebo že má blbě naladěný basreflex.
Pokud by ale někdo četl vlákno, a chtěl vědět víc, je tady úplná odpověď na otázku "jak změřit impedanci reproduktoru".
Změření průběhu je naprosto primitivní záležitost, kterou podle pokynů zvládne každý. Z průběhu impedančky se dá vyčíst množství užitečných informací. Na dálku jsem podle něj schopen třeba pomoct začátečníkovi s hledáním chyby v zapojení výhybky. Nebo mu říct, že mu drhne smetí v mezeře magnetu. Nebo že má blbě naladěný basreflex.
Nepoužívám smajlíky. Pobavený nebo ironický tón si laskavě domyslete sami.
-
TheLastUnicorn
- Příspěvky: 550
- Registrován: 17 led 2018, 00:00
- Bydliště: Trenčín
Ještě bych podotkl, že u některých soustav, které lze deklarovat spíš jako 4 ohmové lze na svorkách soustavy klidně naměřit stejnosměrný odpor přes 8 ohm.
To, co tady někteří doporučují s multimetrem je opravdu použitelné jen pro měření samotného jednoho reproduktoru bez výhybky. Klidně předvedu, jak 8 ohmový reprák pomocí jednoduchého LC filtru (klasická spodní propust 2. řádu) změním na 2 ohmový...přitom na vstupních svorkách bude pořád Rdc 8 ohm...
To, co tady někteří doporučují s multimetrem je opravdu použitelné jen pro měření samotného jednoho reproduktoru bez výhybky. Klidně předvedu, jak 8 ohmový reprák pomocí jednoduchého LC filtru (klasická spodní propust 2. řádu) změním na 2 ohmový...přitom na vstupních svorkách bude pořád Rdc 8 ohm...
