Zapojení modulu 4FB 00072

Zpráva

ferdislav · #1 Příspěvek od **ferdislav** » 13 lis 2025, 17:53

Ahoj

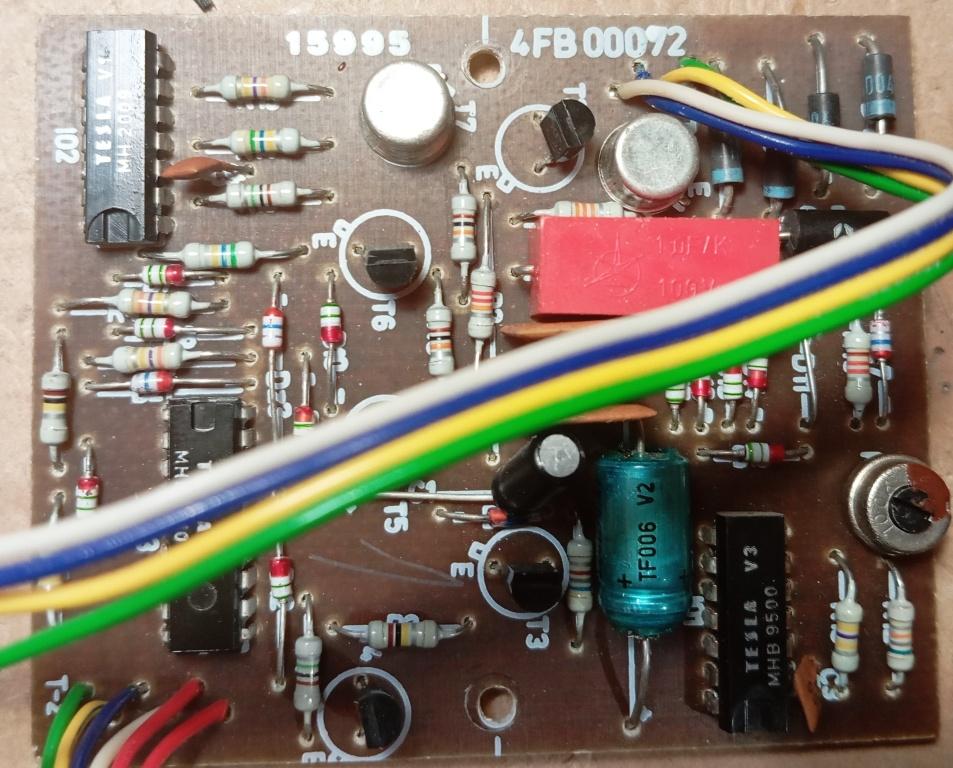

Věděl by prosím někdo zapojení těch čtyř vodičů?
Stačilo by mi jen kde je napájení , jaké napětí a.. ss/st ?

Děkuji

#2 Příspěvek od **EKKAR** » 13 lis 2025, 18:02

Mám takovej "neblahej" pocit, že to je deska ze stolního founa z Tesly Stropkov. Čitelnej potisk obvodu MHB9500 to potvrzuje. K orientaci použij data z katalogovýho listu:
https://teslakatalog.cz/MHB9500.html

ferdislav · #3 Příspěvek od **ferdislav** » 13 lis 2025, 20:09

JJ je to část telefonu, díky
Tak jsem to zkusil opatrně napájet dle datasheetu

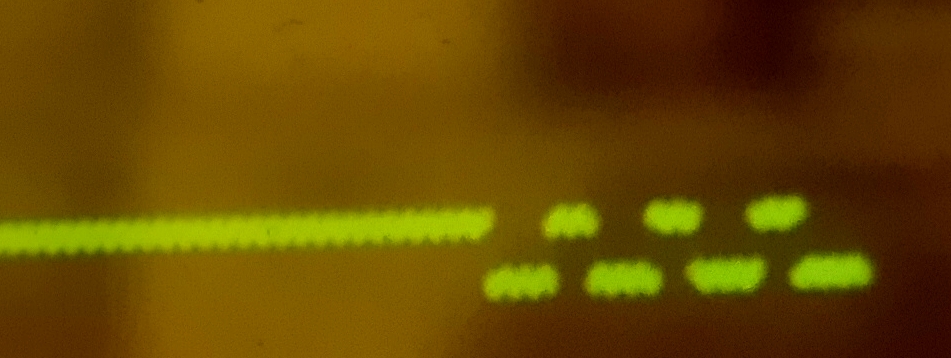

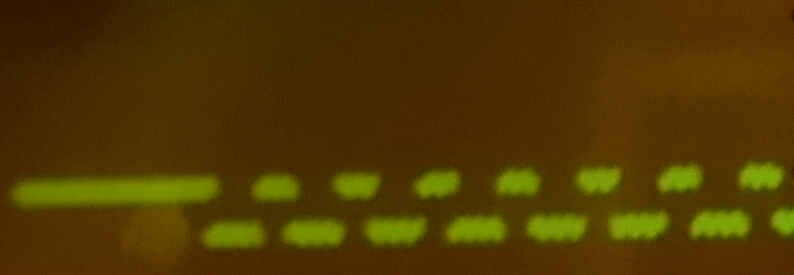

Oscilogram při stlačení tlačítek 8 a 4
Zdá se že ještě funguje

111 · #4 Příspěvek od **111** » 24 lis 2025, 18:24

Ocilogram je vpořádku pokud poměr mezer/impuls je 3:2, tedy 60ms bezproud a 40ms proudový impuls. Celý impuls rotační číselnice trvá 100ms.
Volba může být i tlačítková pulzní a možná má telefon i přepínač na frekvenční volbu DTMF
