Renovace osciloskopu Tektronix 454A

Zpráva

ondraN · #1 Příspěvek od **ondraN** » 03 led 2026, 19:34

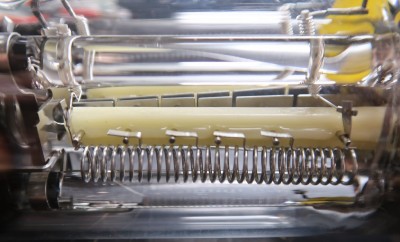

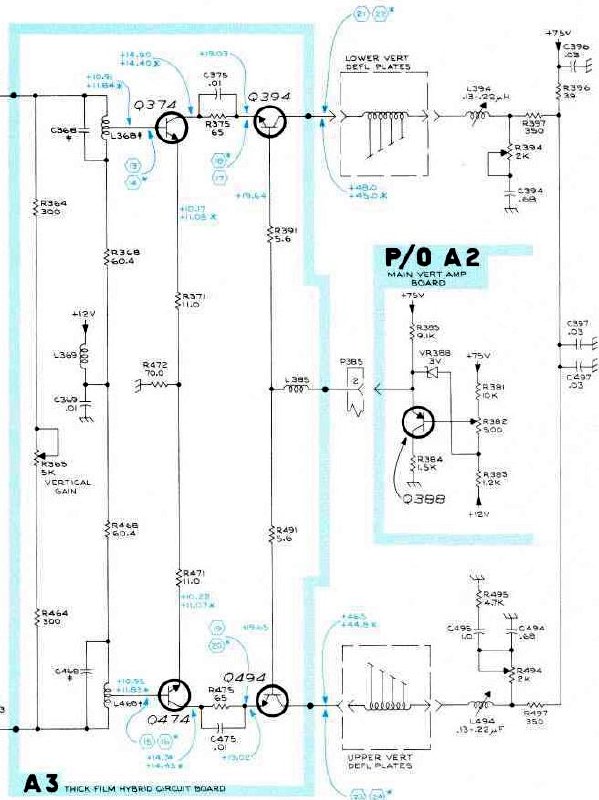

Dokončil jsem renovaci jednoho krásného Teku ze sbírky, který mi daroval člen fóra "Jodr". Byl to ve své době přelomový typ, který byl celotranzistorový se šířkou pásma 150MHz, což bylo v té době považováno za nemožné (s tranzistorovým koncem). Dosáhli toho tím, že vertikální vychylování obrazovky bylo segmentované s distribuovanými parametry a zakončeno terminací. Tím se nechovalo jako kapacitní zátěž, ale jako rezistivní. Více podrobností najdete na tekwiki https://w140.com/tekwiki/wiki/454
Funkčnost jsem před renovací nezjišťoval, protoře jsem chtěl nejdřív zkontrolovat VN a naformovat filtrační kondenzátory ve zdroji.

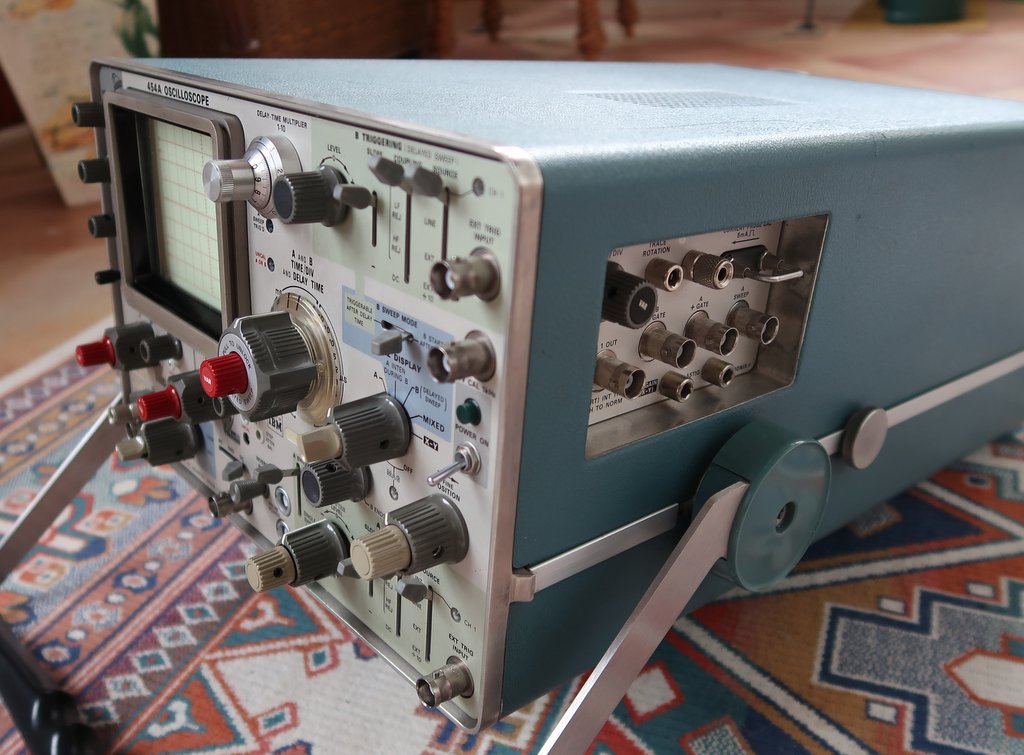

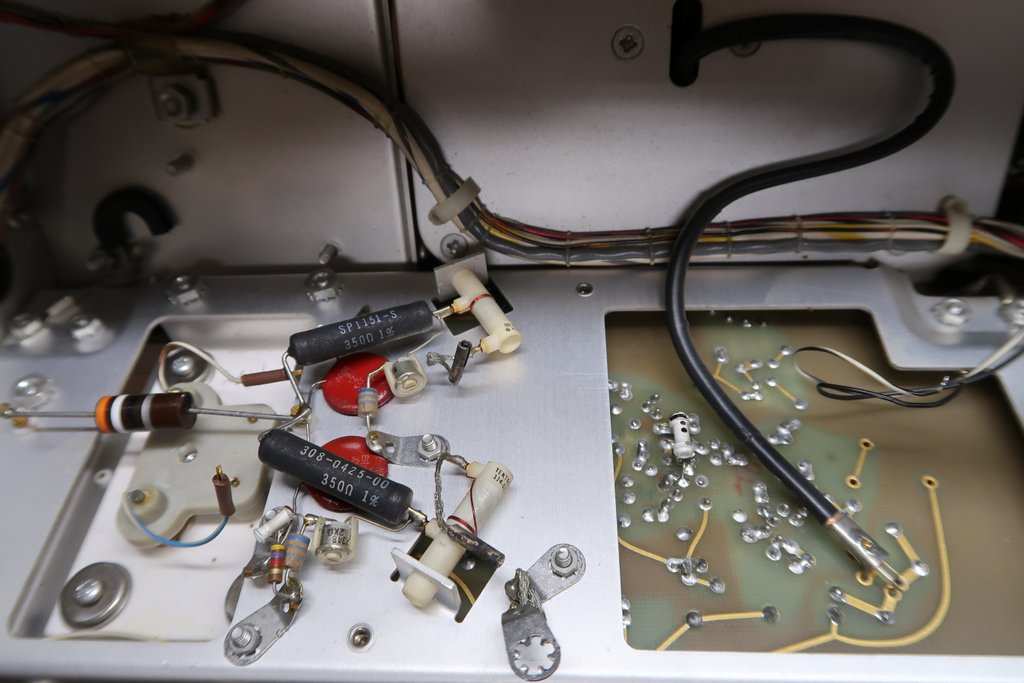

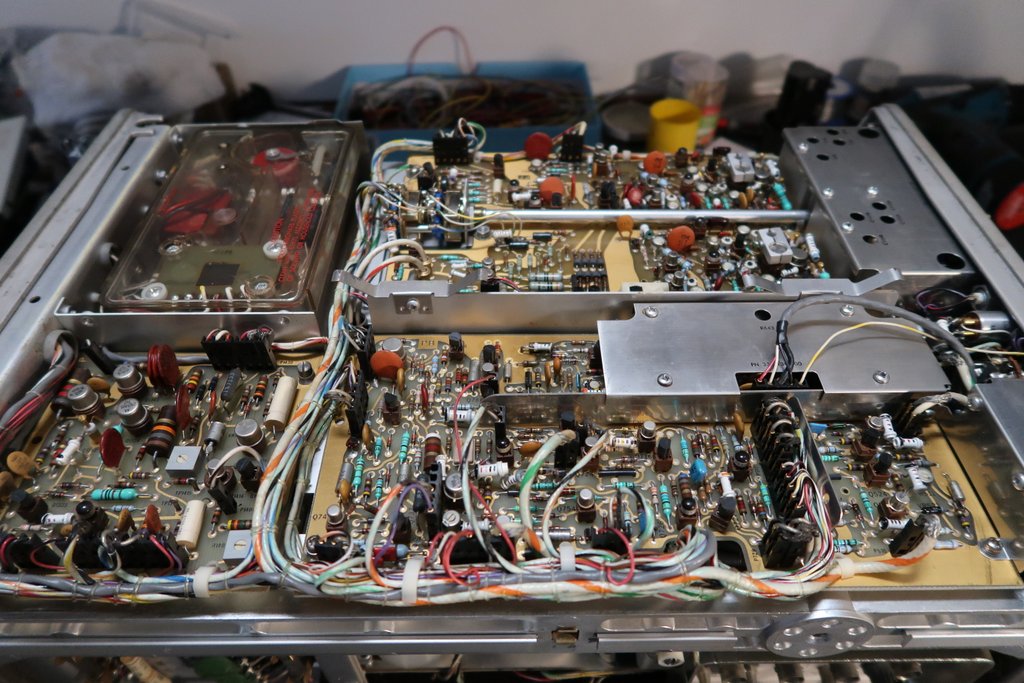

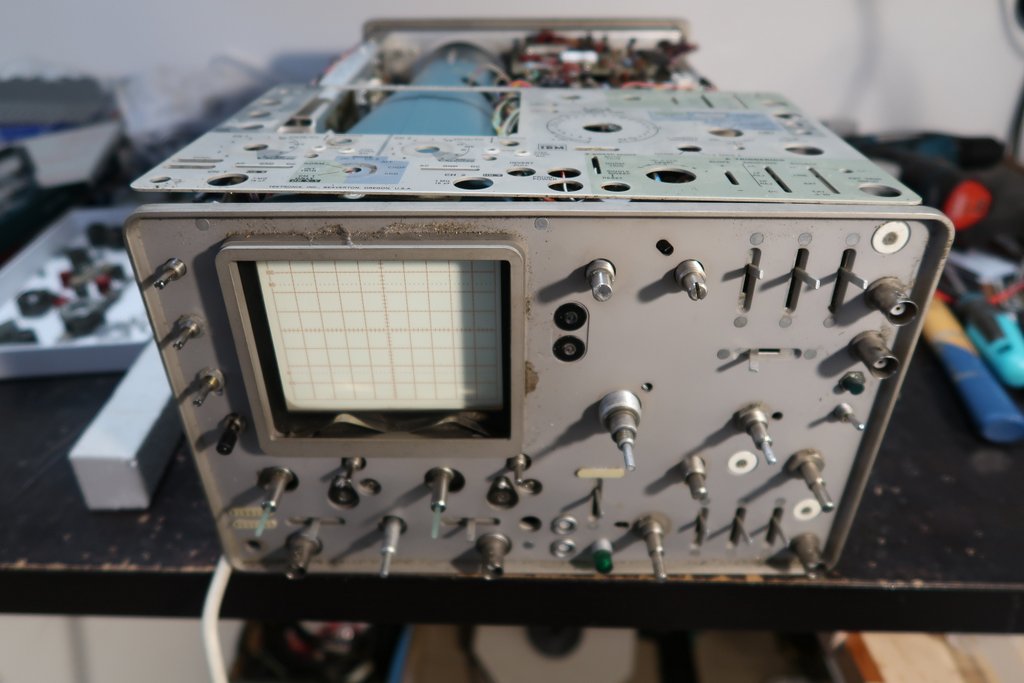

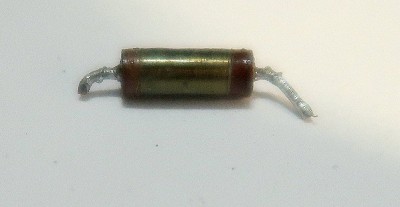

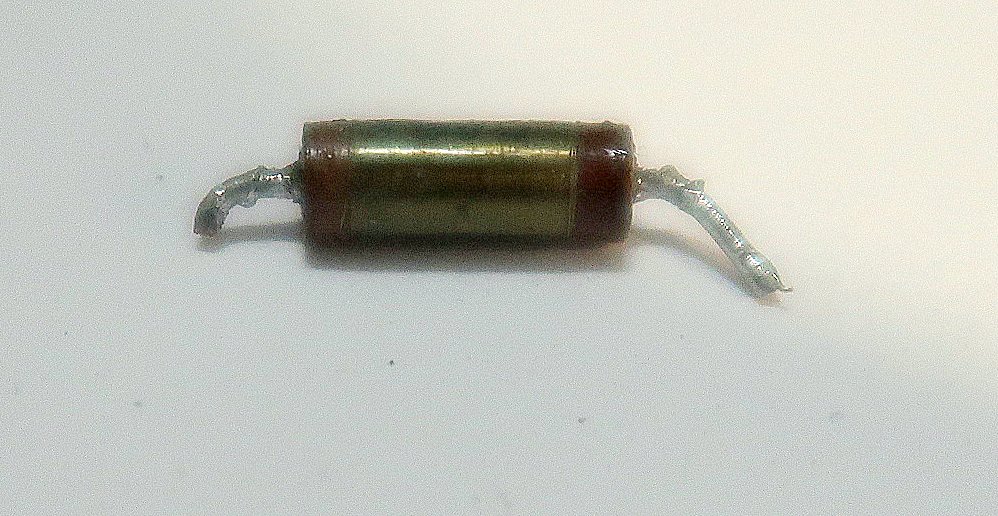

Pár fotek z průběhu renovace.

ondraN · #2 Příspěvek od **ondraN** » 03 led 2026, 19:40

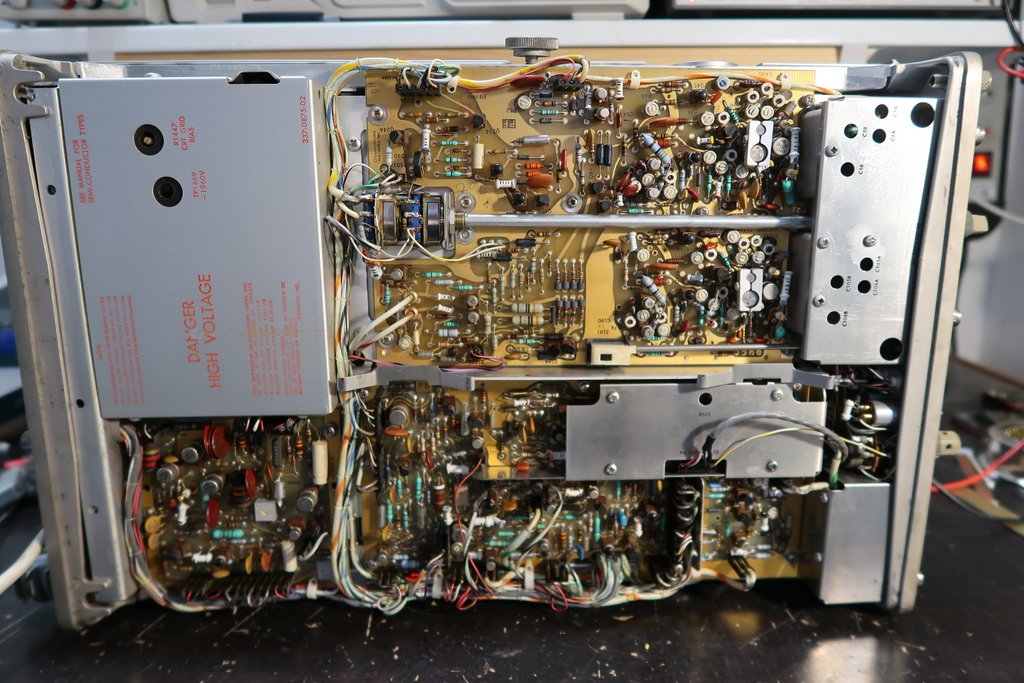

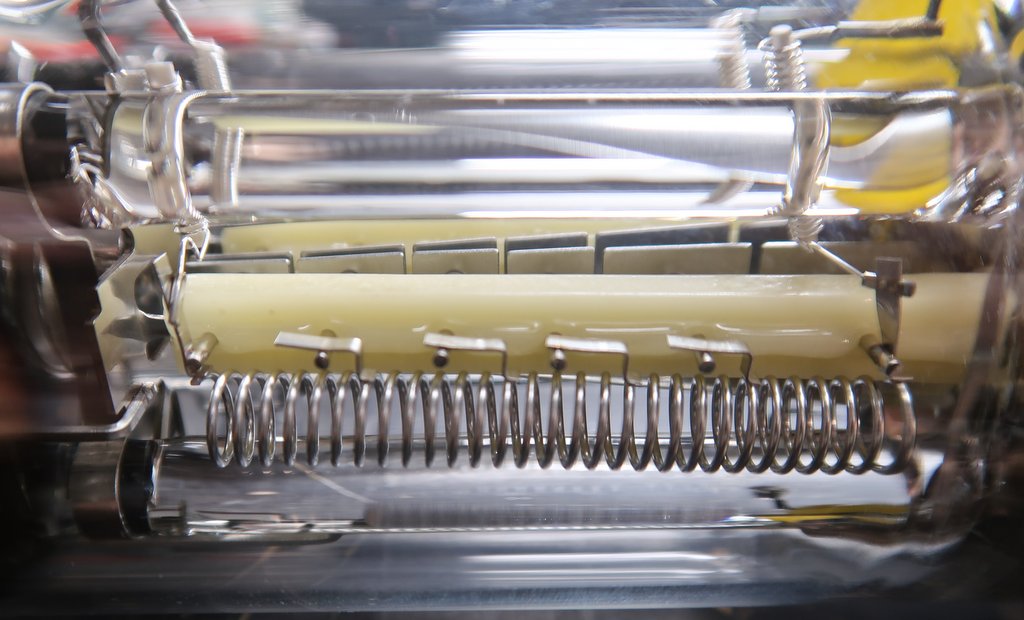

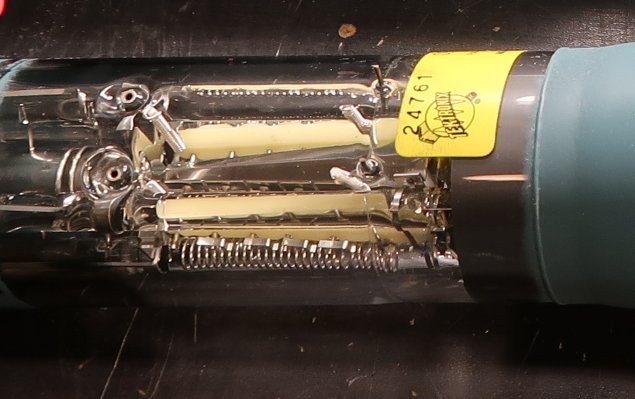

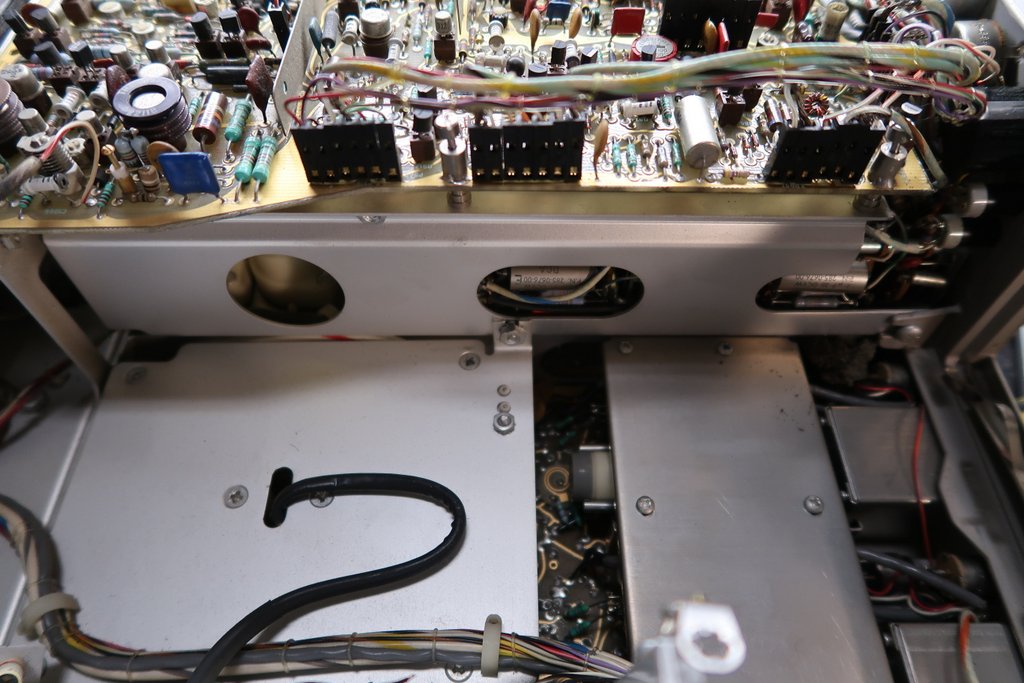

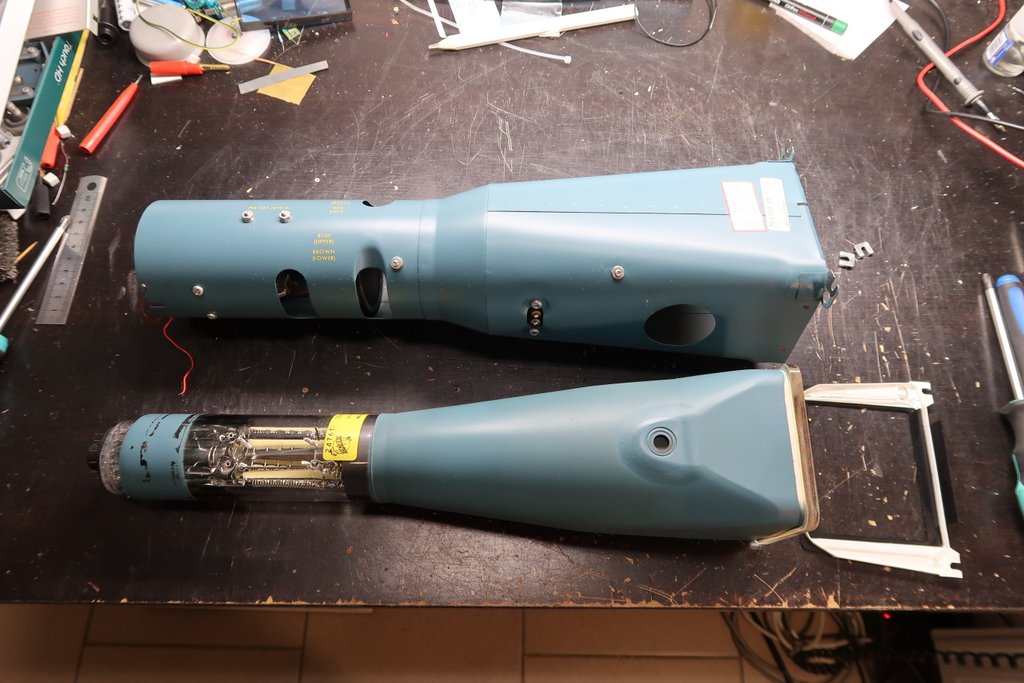

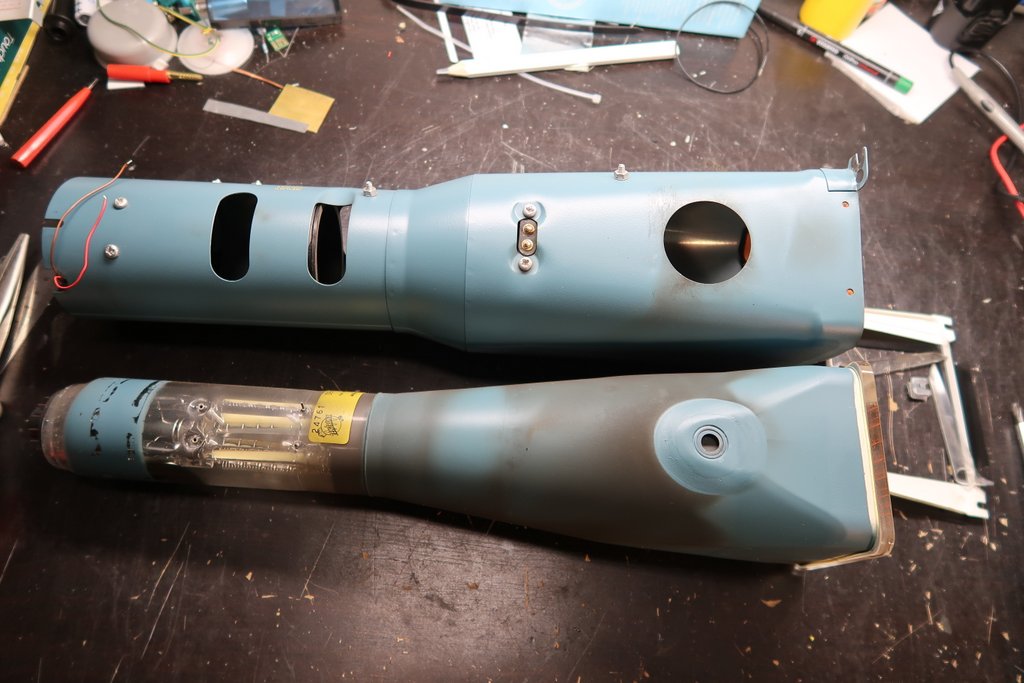

Rozborka a vyndání obrazovky nebylo tak jednoduché jako u teků pozdějších modelů ale nakonec se zadařilo bezeztrát

ondraN · #3 Příspěvek od **ondraN** » 03 led 2026, 19:47

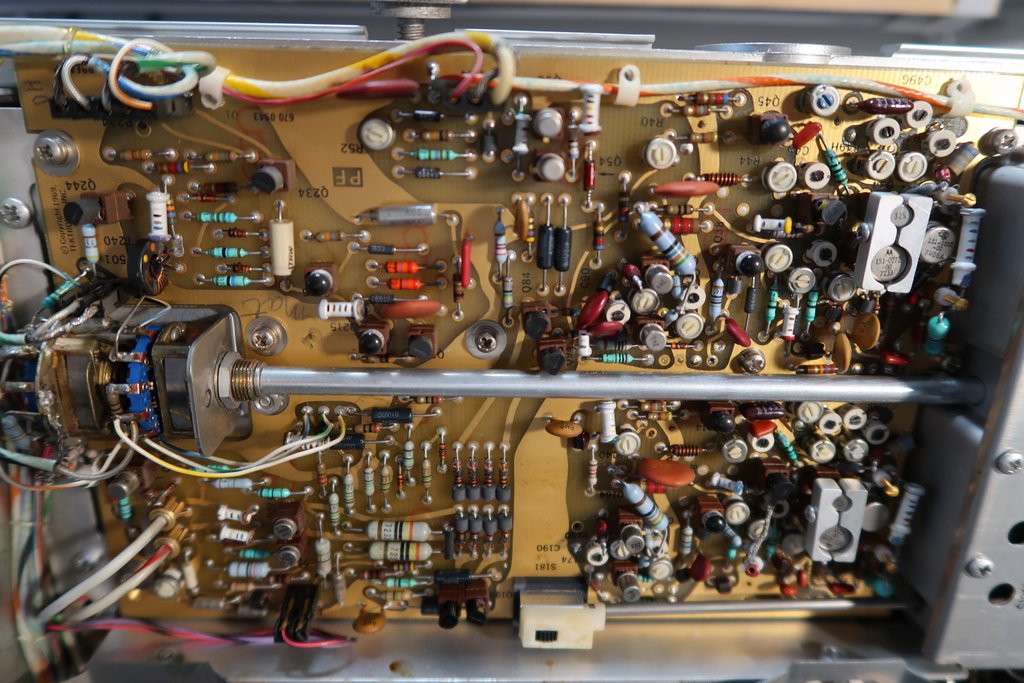

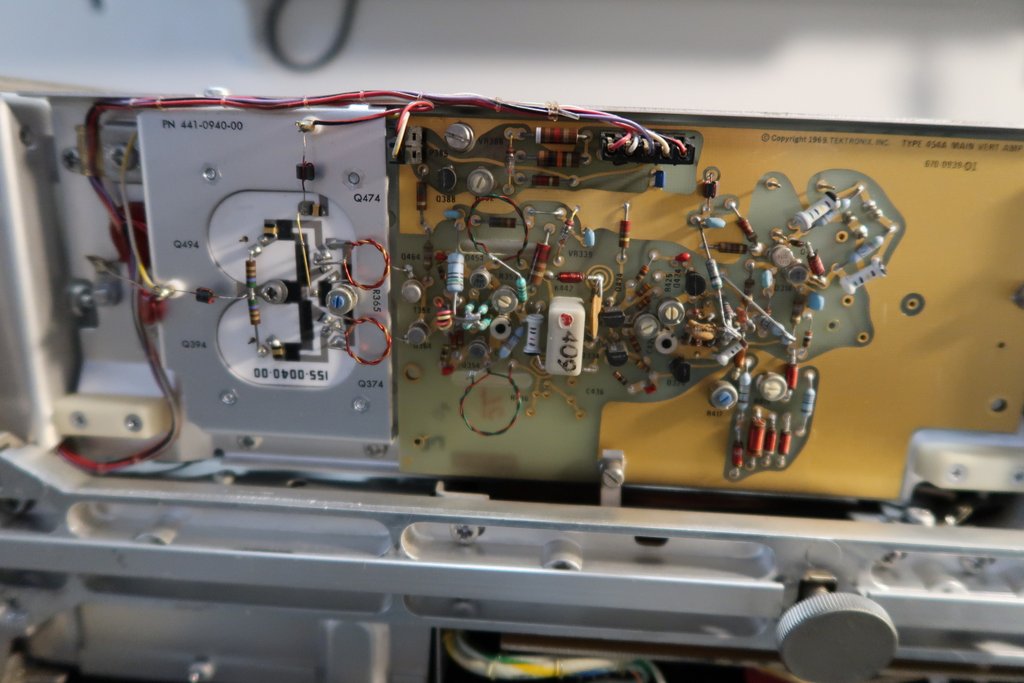

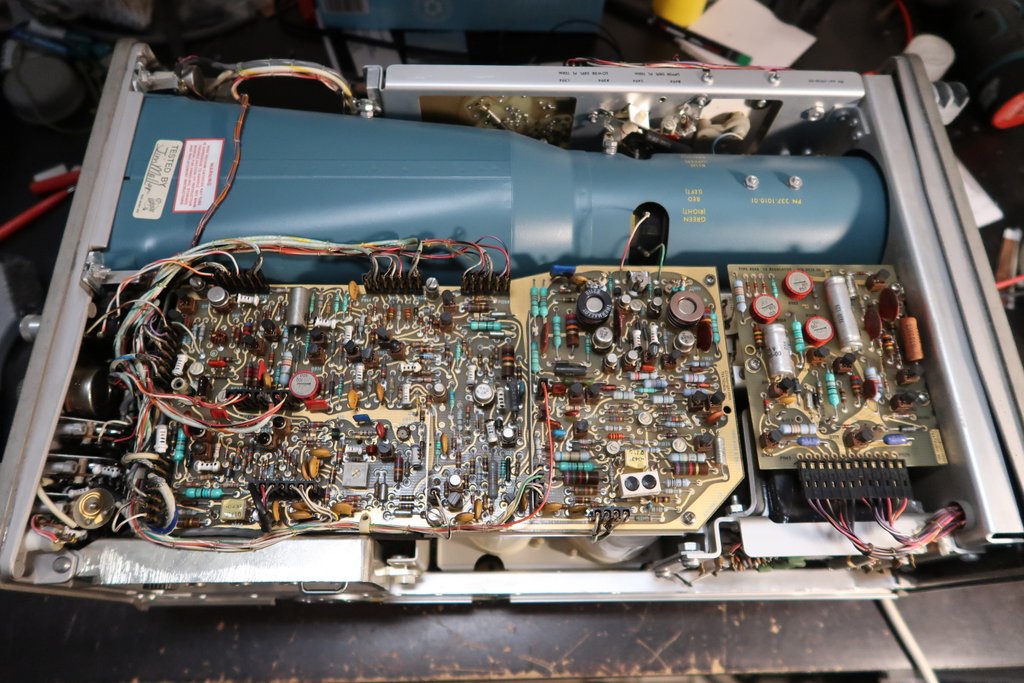

Vertikální zesilovač je nádherný kousek elektroniky.

ondraN · #4 Příspěvek od **ondraN** » 03 led 2026, 19:56

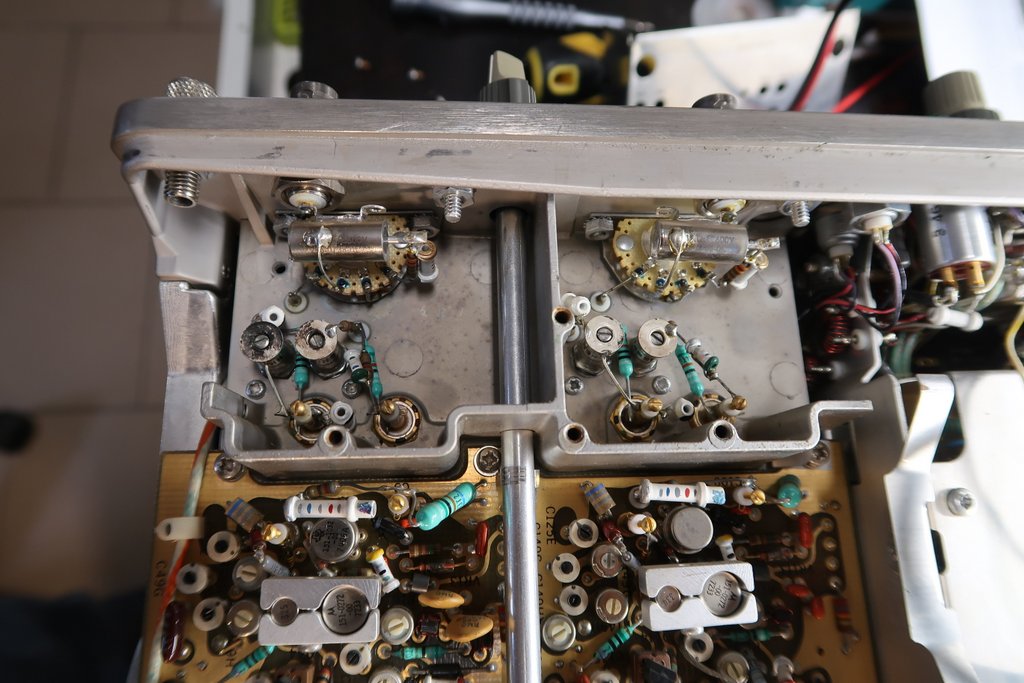

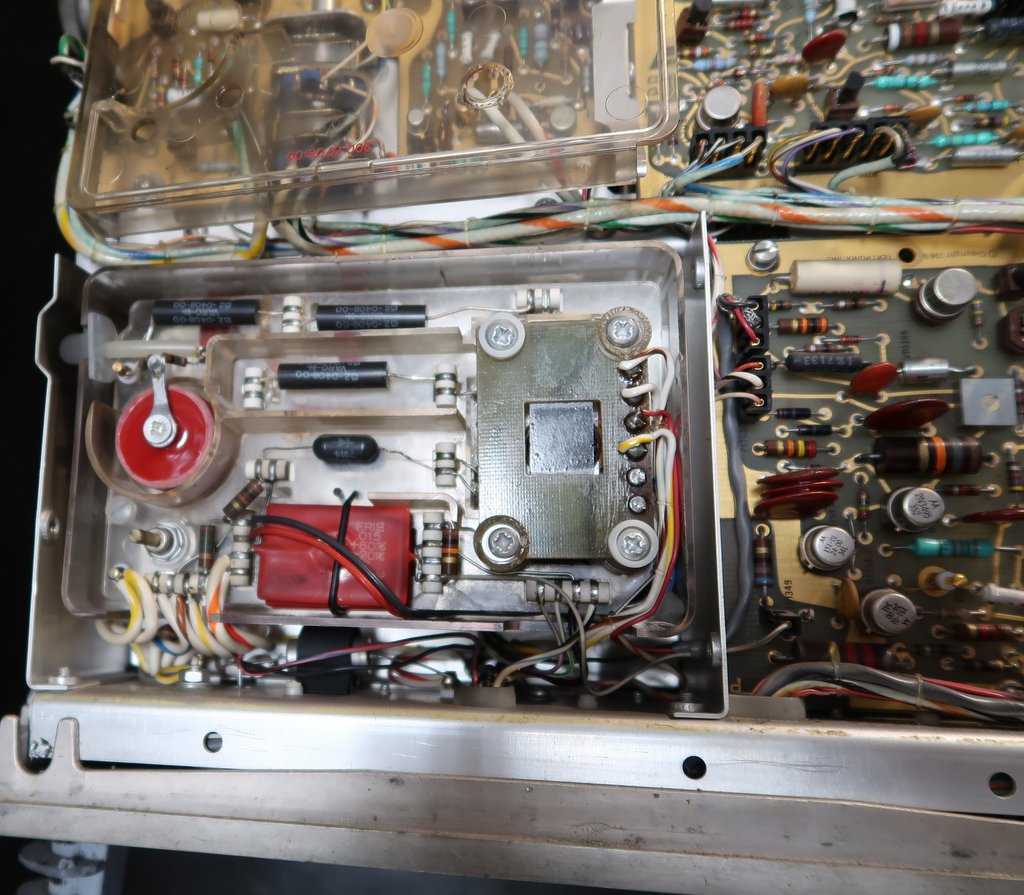

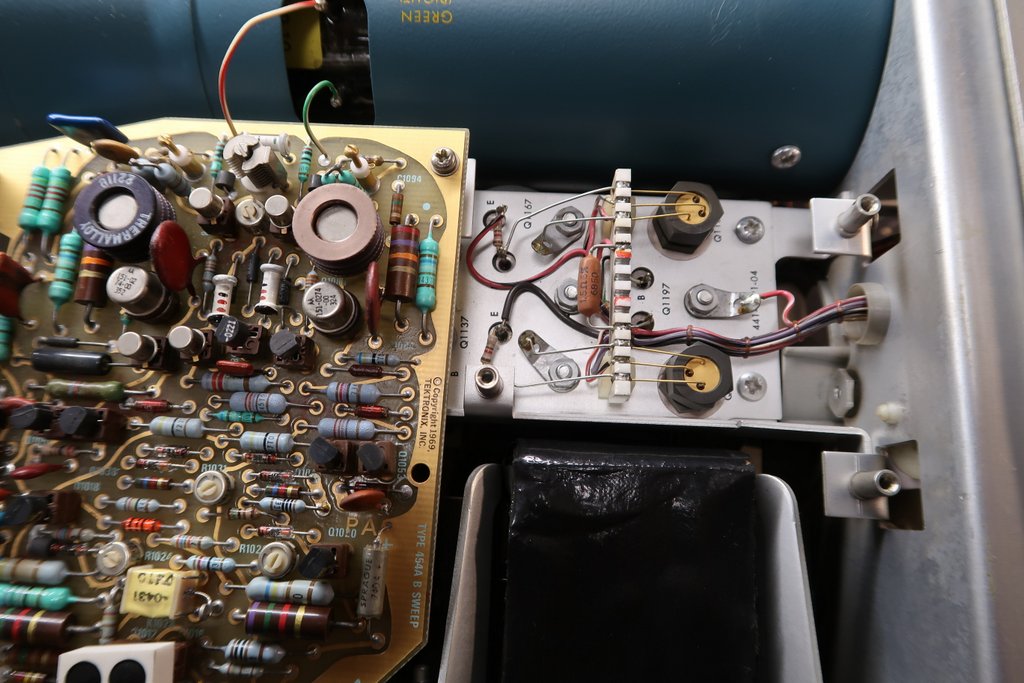

Další zajímavé zákoutí osciloskopu.

ondraN · #5 Příspěvek od **ondraN** » 03 led 2026, 19:59

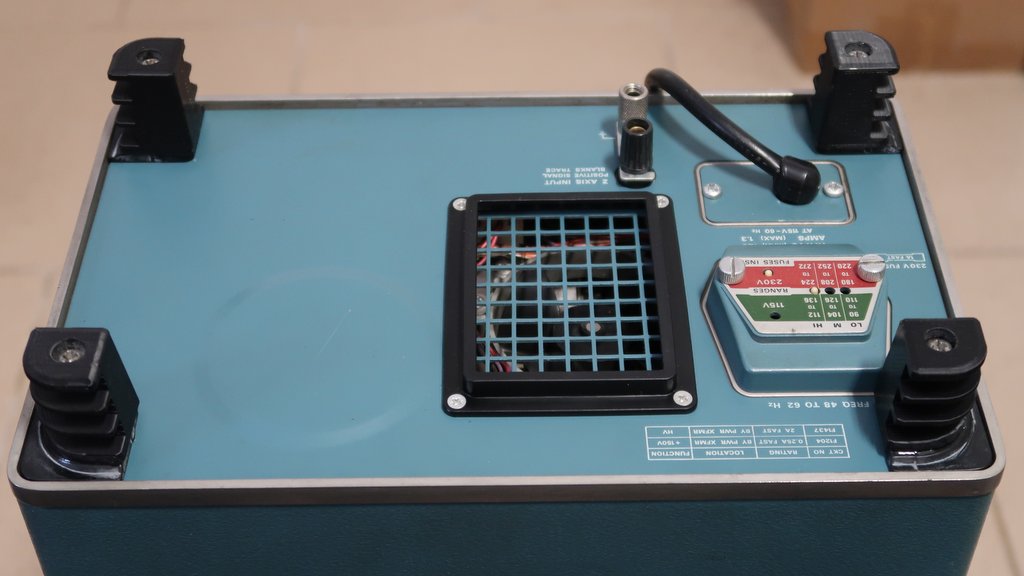

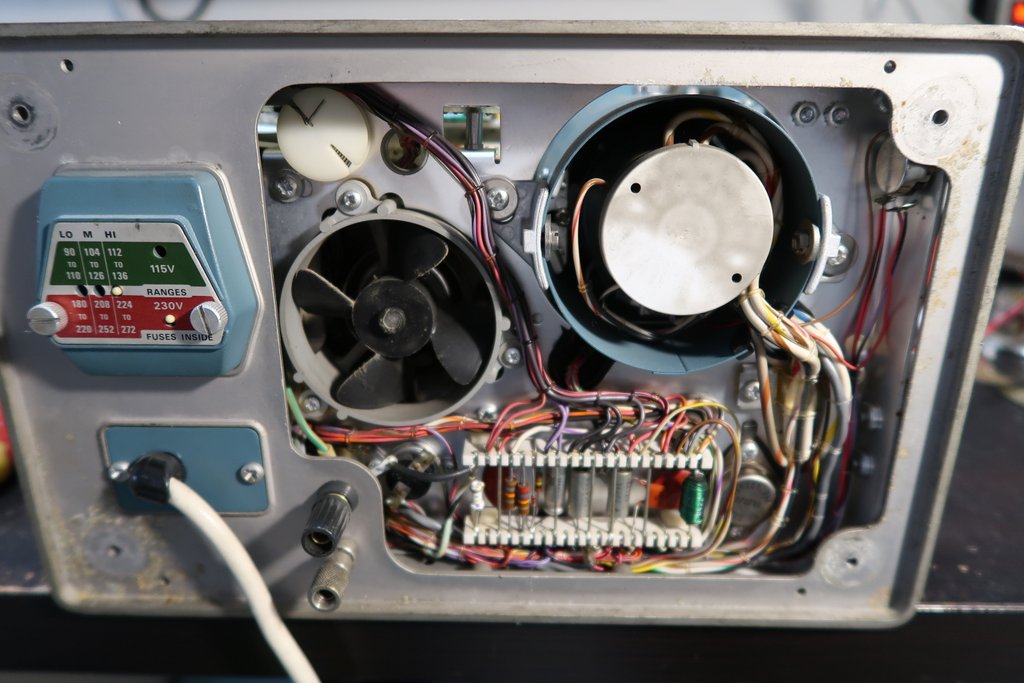

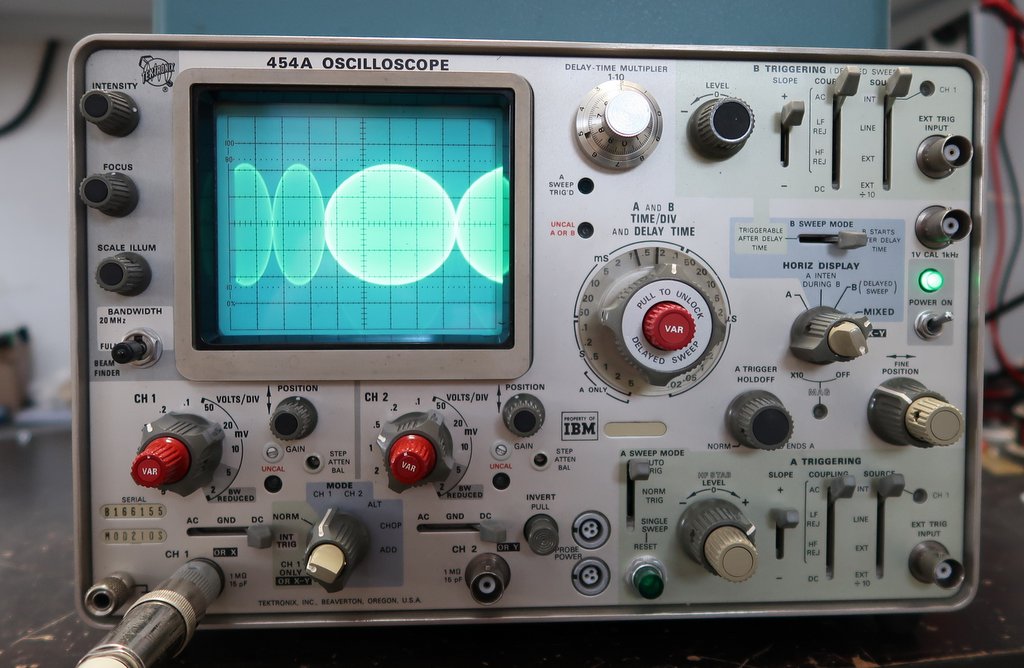

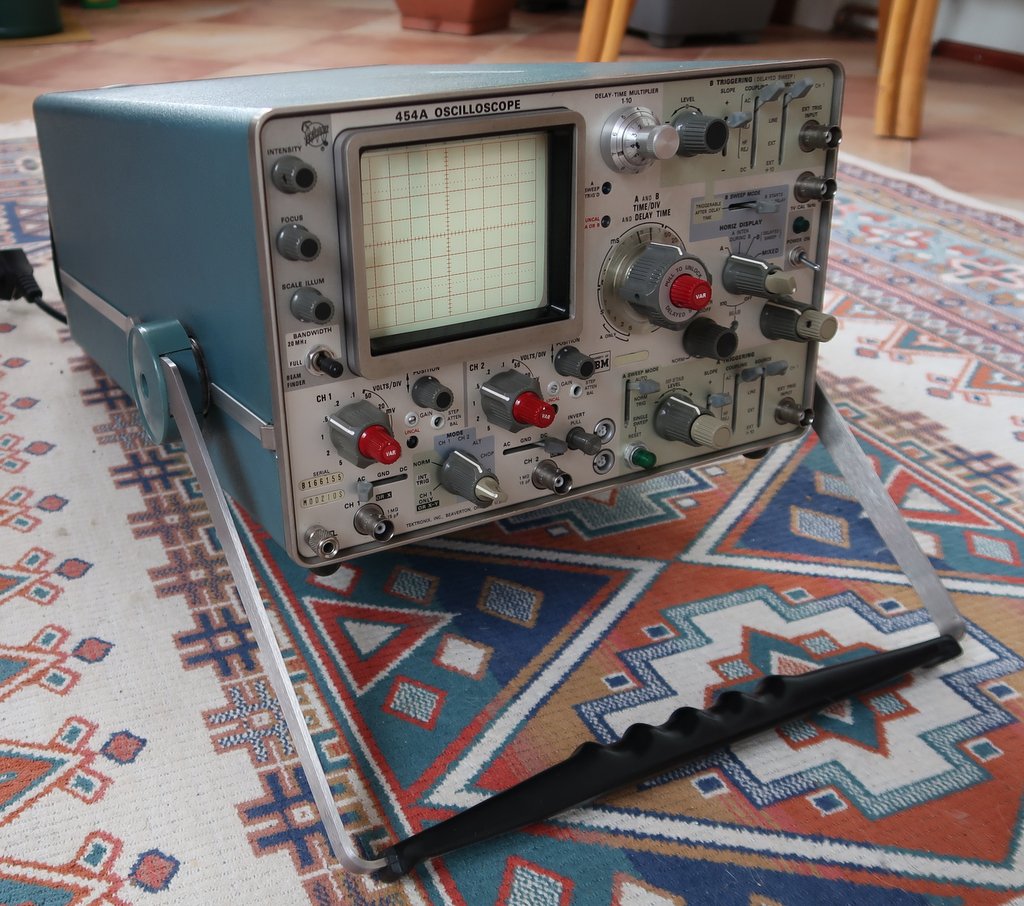

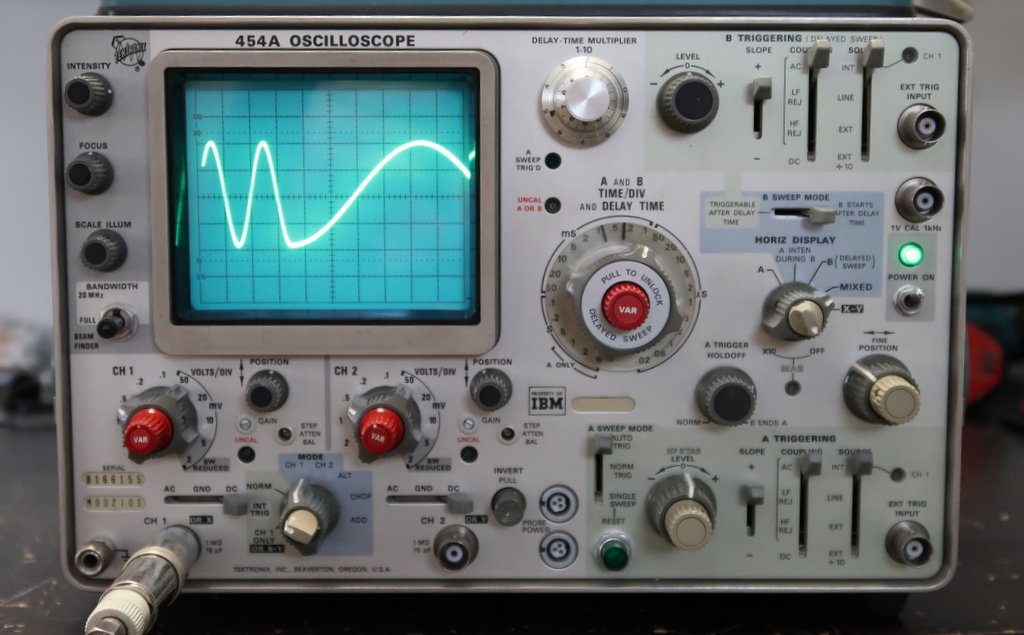

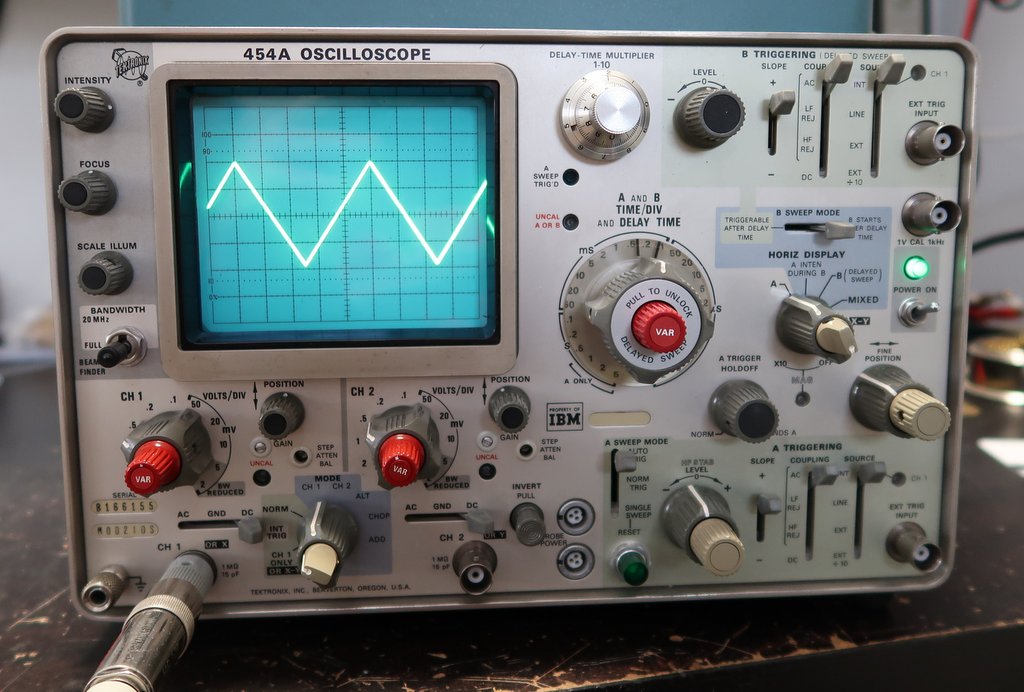

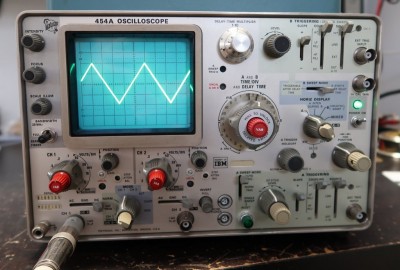

A takto vypadá po dokončení.
Přistroj měl původně poškozený knoflík přepínání časové základny včetně vnitřního aretačního systému. Naštěstí jsem měl náhradní z 453A, který je identický.

ypsi · #6 Příspěvek od **ypsi** » 03 led 2026, 20:35

fredis · #7 Příspěvek od **fredis** » 04 led 2026, 10:20

Pěkná práce! Další zachráněný nádherný kousek.

Celeron · #8 Příspěvek od **Celeron** » 04 led 2026, 16:47

Mě vždycky udivuje, že tyhle skoro 50 let starý zápaďácký značkový měřáky jsou naprosto minimálně poruchový. Pěkná prácička, co tam máš dalšího?

ondraN · #9 Příspěvek od **ondraN** » 04 led 2026, 18:45

Nejenže nejsou moc poruchové,ale i po 50letech se v podstatě nemusí ani nějak zvlášť kalibrovat. Všechno sedí jak má, pokud si s tím nehrál nějaký kutil.
Co bude následovat zatím nevím, mám toho hromadu. Chvíli si dáchnu a pak uvidím, na co bude chuť

jindrichus · #10 Příspěvek od **jindrichus** » 05 led 2026, 07:18

ženské tělo > starý Tektronixy > východ slunce ... a pak dlouho nic

... moc pěkná práce

Celeron · #11 Příspěvek od **Celeron** » 05 led 2026, 19:11

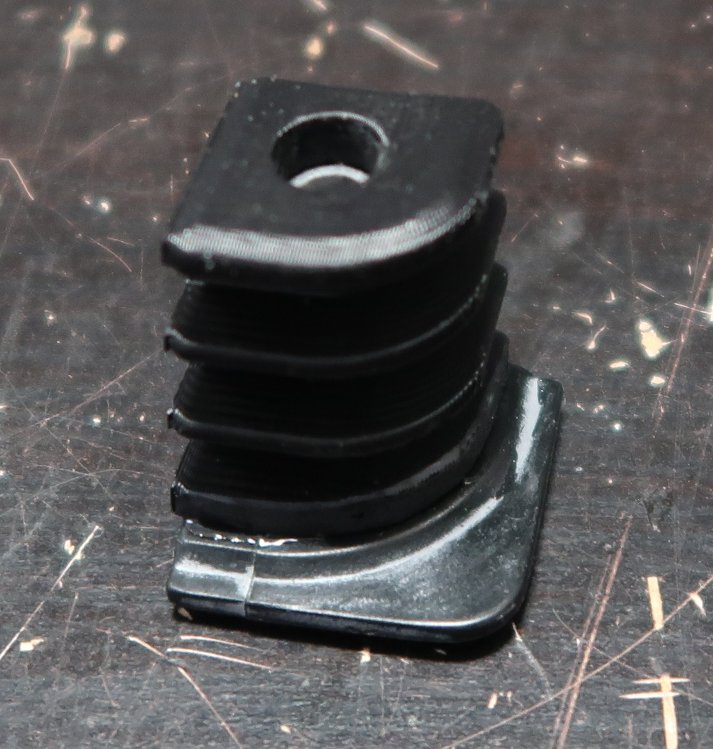

Jo jinak Ondro, ty zadní nohy jsem pro HP paměťák namaloval a tiskl z Pet-g. Pevnější než původní, jen ta nudle je trochu vidět. Nevím ale, jestli by byly kompatibil s Tek.

ondraN · #12 Příspěvek od **ondraN** » 05 led 2026, 21:09
