S: Konektor na generátor 12XG 036

[AZK401]

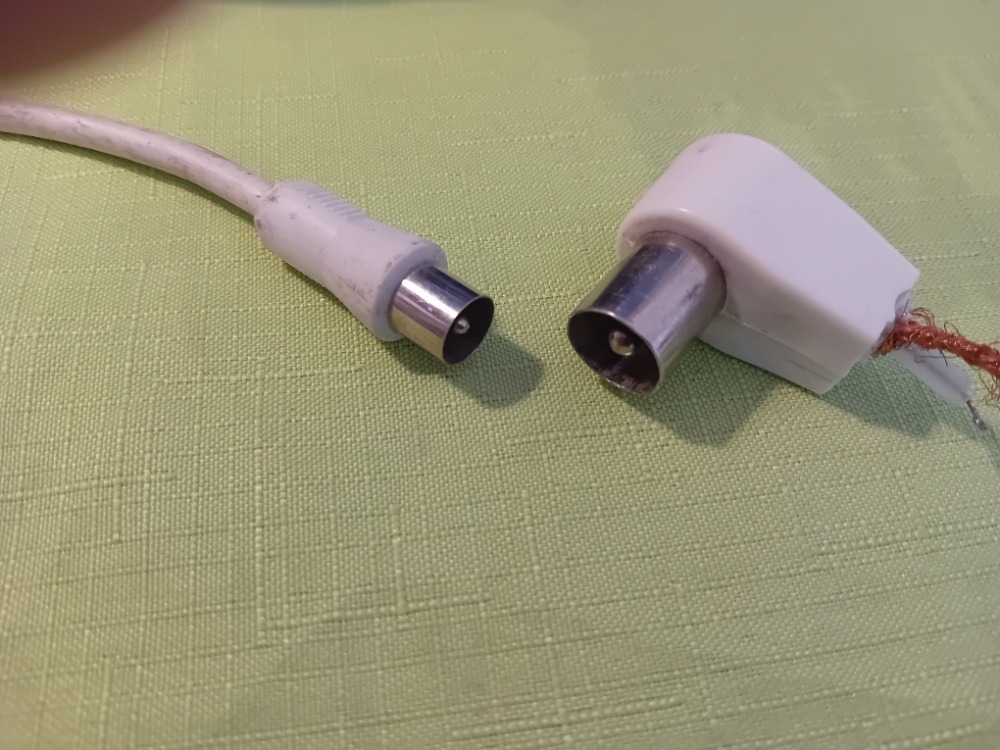

Sháním konektor na tento přístroj, je rozměrově shodný s konektorem do rozvodů spol. antén: viz foto.
Ø 11,5 mm vnitřní
kolík 2,5 mm
Měřěno čínskou šuplerou

Upraven název vlákna, viz bod 15a "Pravidel". jimirek

[keemo]

Konektor na tento pristroj? Na fotce je ale konektor, antenni. Protikus s dirou (tzv samice) se da koupit v kazdem elektru ( pokud se nejedna o starsi provedeni ktere bylo vetsi?)

[kulikus]

Obojí jsem viděl v Hornbach Řepy.

[PavelFF]

12XG036 nemá koaxiální konektor.

[ferdislav]

On má přechodku která má na výstupu koax
Předpokládam, já ji k tomu měl

[jjilek]

https://eshop.rygel-elektro.cz/?cls=spr ... strid=4575
https://www.resat.cz/pasivni-prvky/

[AZK401]

12XG036 nemá koaxiální konektor.

Ten můj má dokonce čtyři

@jjilek - díky za odkaz, ale nikde tam nevidím rozměry, takže to asi budou ty novější, menší. Těch je všude dost.

[jjilek]

Já asi špatně pochopil, že sháníš běžné menší. Ty velké asi mám v krabici na chalupě. Připomeň se příští sobotu, podívám se.
Z následujících příspěvků je zjevné, že to co bych asi našel, je pro Tvůj účel nepoužitelné.

[Celeron]

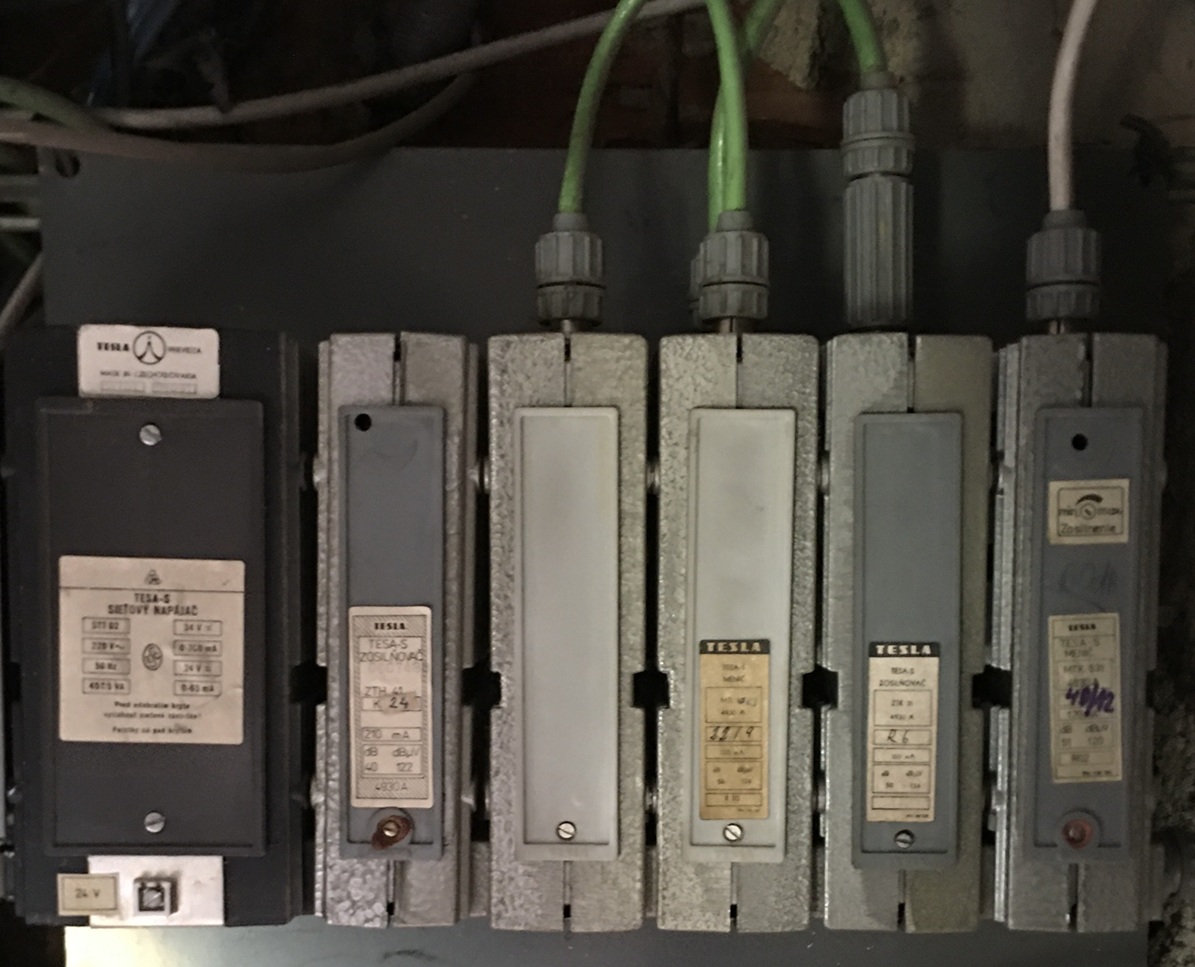

Jestli to jsou ty velký, co se dávaly v 70-kách na STA TESA S, tak samotný konektory už asi nenajdu ale někde bych měl mít útlumáky s těmahle konektorama. Je to váleček dlouhej asi 8 cm, z jedný strany samec, z druhý samice. Na fotce je nad druhou vložkou zprava. Mám se ti kouknout?

[kokun]

Sháním konektor na tento přístroj, je rozměrově shodný s konektorem do rozvodů spol. antén: viz foto.
Ø 11,5 mm vnitřní
kolík 2,5 mm
Měřěno čínskou šuplerou

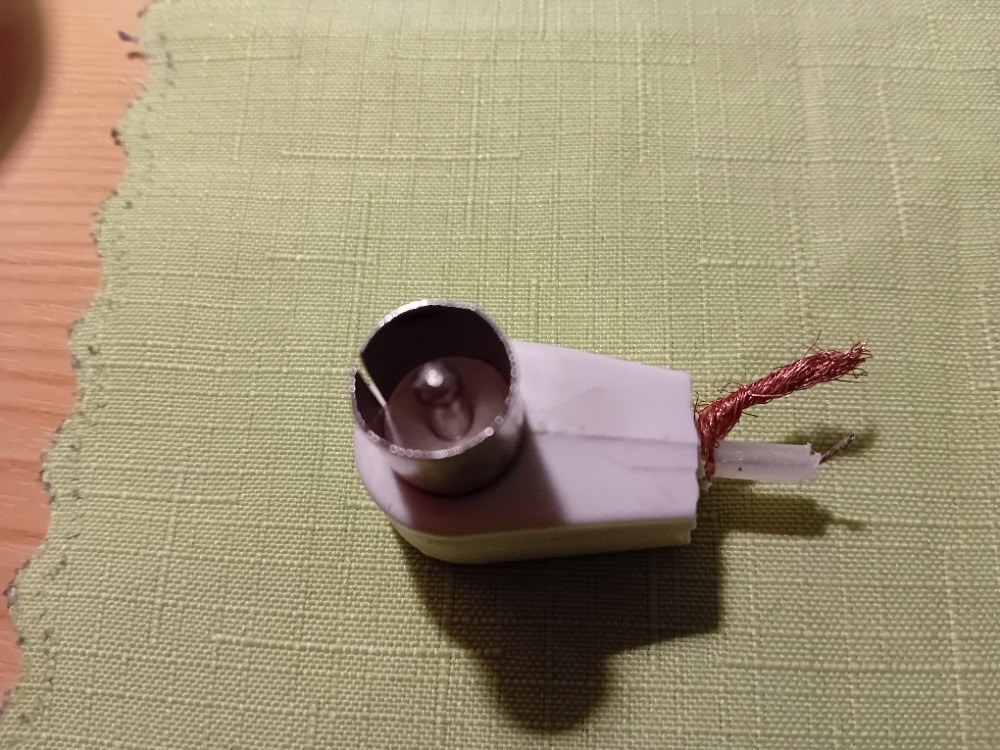

To, co vidím na snímku, bude zřejmě torzo účastnické šňůry ke starým úč. zásuvkám.
Jenže to příliš nekoresponduje s tím, co píšeš - "kolík 2,5 mm"! Ta tvoje čínská šuplera bude "hodně mimo" - kolík má totiž Ø 4mm. A u prstence se neuvádí vnitřní Ø (uvádíš: 11,5mm), ale vnější, protože se vnějším Ø-em dotýká protikusu) v úč. zásuvce) - a tento je: Ø 13mm.
Tady se o nich zmiňuji:

Kladu dotazy:
• Jaký byl důvod těch nadměrných rozměrů konektorů soupravy TESA?
...

Tyto soupravy (TESA-S) pocházejí ze začátků 60. let - tedy i jejich konektory.
V té době se ještě nešlo do miniaturizace - i konektory v nejstarších měř. přístrojích (nejen TESLA Brno!?) mívaly konektory s "živým" pinem o Ø = 4mm (nwm - vycházelo se z tradičního banánku?).
Proto zřejmě i tento konektor ("živý") vycházel z tohoto - moje doměnka.
...

A potvrzoval to i xsc:

Ano, vycházelo to z banánku, ten do toho konektoru šel normálně zasunout.
...

A sháněj konektor do TESA-S - můžeš ho vidět na snímku od celerona (na koaxiálech!)

[ferdislav]

Vnitřní ca 3,9 vnější ca 13,2 mm
Tohle tedy hledáme?

[fredis]

Tak co se z toho nakonec vyklube? Originál má něco co na fotkách vypadá jako zdířky. Konektory co zmiňuje Honza a Jirka by se tam snad ani nevešly.. Pokud tam jsou, tak to fakt musí vypadat úžasně. Jinak ty velké TESA-S mám taky, bez útlumáků.

[AZK401]

Úžasně neúžasně, hlavně, že to funguje.
A ano, jde do toho zastrčit 4 mm banánek - proto mí to s tím anténním nefungovalo, ten kolík má menší.
Takže vnější průměr té přístrojové sdířky je 11 mm a toto bych, prosím pěkně potřeboval, v provedení, na které jde připájet stíněná šňůra a zajistit proti vytržení.

Zatím jsem používal ten banánek a upravenou krokosvorku na stínění. Ta ovšem vždy v kritický okamžik měření sklouzla.

[PavelFF]

12XG036 nemá koaxiální konektor.

Ten můj má dokonce čtyři ...

Sháněj tedy koaxiální konektor, ale nebudeš to mít příliš jednoduché . Tvé "4 koax. konektory" nejsou žádné normované koax. konektory a tvůj způsob je hodně krkolomný, protože výrobce s tebou tehdy nepočítal.

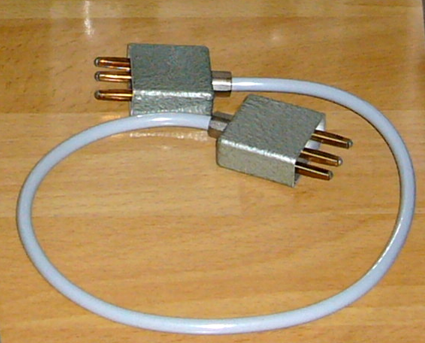

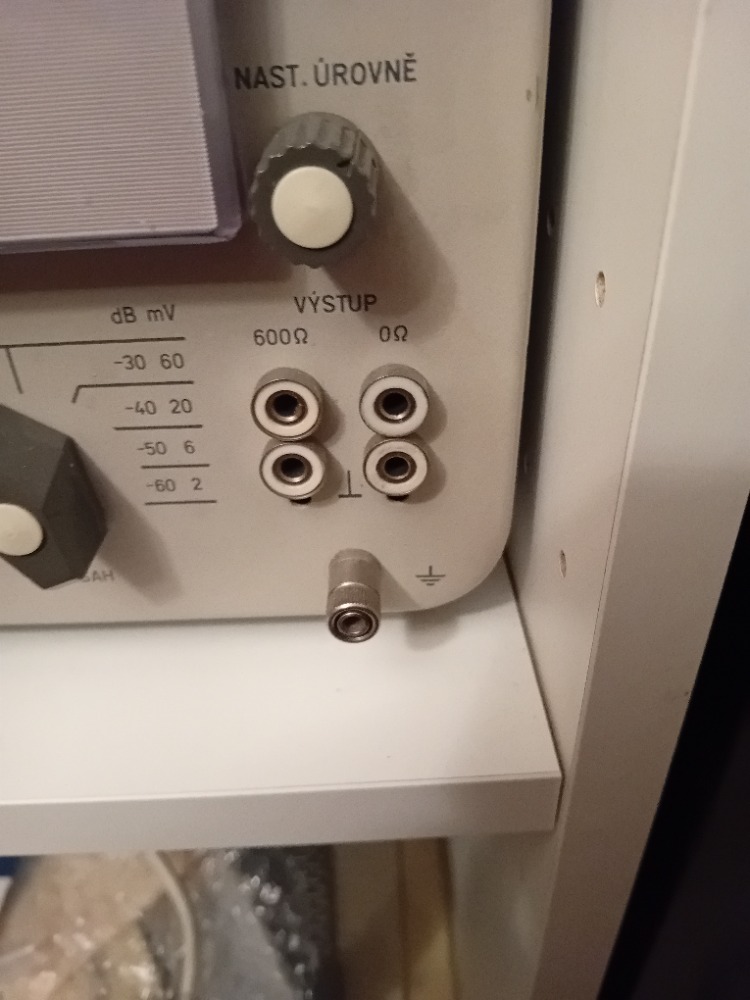

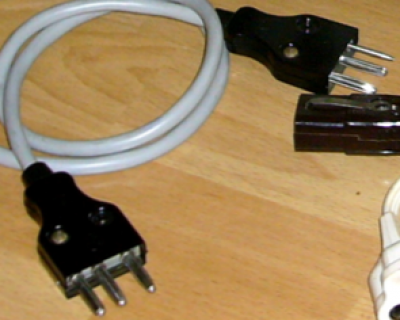

Přístroj má symetrický výstup oddělený od země a počítá se s připojením stíněnou dvoulinkou. Konektory určené pro tuto řadu přístrojů jsou na obrázcích. Malá dírka v čelním panelu pod dvěma "koaxy" je stínění/uzemnění dvoulinky.

[kokun]

Konektor na generátor 12XG 036

To AZK401
Poněvadž tvůj generátor neznám, neměl jsem tudíž ponětí, jak vypadají konektory na tom čelním panelu.
Až jsi tu dal jejich foto, tak je mi jasné, že konektory určené k STA TESA-S nejsou k tvému účelu použitelné! Přestože mají kolík Ø 4mm, tak je "nepružný", a do zdířky (na panelu) by asi nešel.
Jak už jsem psal výše:

To, co vidím na snímku, bude zřejmě torzo účastnické šňůry ke starým úč. zásuvkám.
Jenže to příliš nekoresponduje s tím, co píšeš - "kolík 2,5 mm"! Ta tvoje čínská šuplera bude "hodně mimo" - kolík má totiž Ø 4mm. A u prstence se neuvádí vnitřní Ø (uvádíš: 11,5mm), ale vnější, protože se vnějším Ø-em dotýká protikusu) v úč. zásuvce) - a tento je: Ø 13mm.

tak tento konektor je především určen jako vstupní (do zesil. vložek TESA-S), ale pasuje rovněž do starých úč. zásuvek STA:

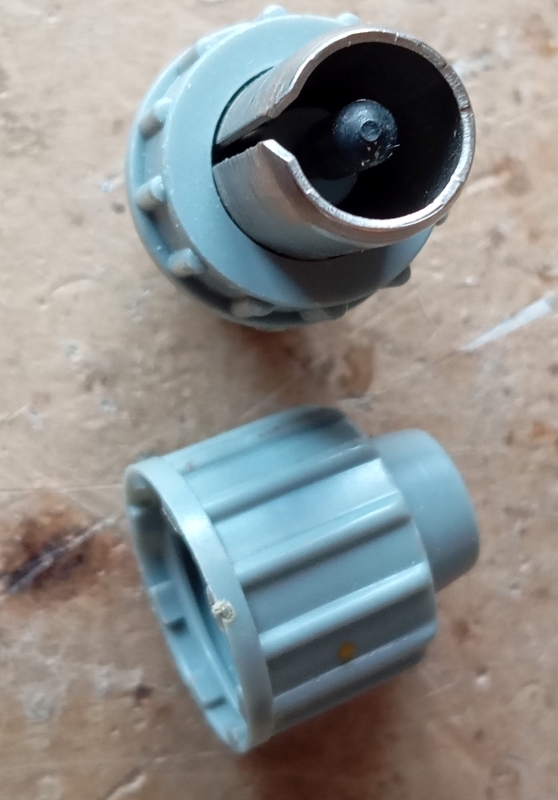

Konektor je typ: PMK 11 (Ø 4 / 13)

Průběžná 6AN 050 07 (koncová 6AN 050 12):
Nejstarší typ úč. zásuvek (Ø 4 / 13)

Konektor PMK 11 kontaktuje v úč. zásuvce vnějším průměrem prstence!

http://www.ebastlirna.cz/modules.php?na ... ta&start=0
