Zdroj z L200

Zpráva

a4tech · #1 Příspěvek od **a4tech** » 16 úno 2007, 09:06

Zdravím,už dávnejšie som si spravil zdroj podľa PE 3/96. Už vtedy nešiel korektne,no teraz už ma dožral a tak ho chcem na 100% spojazdniť. Problém je,že odpája záťaž. Skúšal som podľa návodu otestovať, ide vlastne o zapojenie na výstupe do série ampermeter a 2,2 ohmový odpor.Neviem či to odpojí prúdova ochrana alebo čo.Súčiastky sú v poriadku. IO so nemenil. Veru neviem...
:idea:

#2 Příspěvek od **jezevec** » 16 úno 2007, 12:24

Jaké máš napětí na výstupu, znáš Ohmův zákon? Při 30V a odporu 2R2 by ti ti tekl proud cca 13A, což ten zdroj nedokáže. Jinak, z tvého dotazu nejsem moc chytrý.

#3 Příspěvek od **masar** » 16 úno 2007, 20:48

Já jsem z dotazu pochopil, že zmiňovaný zdroj místo proudového omezení "klopí" výstup na 0. Nevíme ale při jakém nastaveném proudu k tomu dochází. Možná by stálo za to blokovací kondenzátory umístit blíže IO. Omezit délku propojovacích vodičů (k ampérmetru). Popř. ampérmetr na zkoušku vyřadit (uvést zapojení do souladu se schematem). Je IO v pořádku? :wink:

Hru · #4 Příspěvek od **Hru** » 17 úno 2007, 19:24

snad ti to pomůže vyřešit problém
L 200
napěťově a proudově regulovatelný stabilizátor
max. vstupní napětí 40 V
rozsah regulace 2.85 - 37V
max. rozdíl vstup-výstup 32V
max.výstupní proud 2 A

Ua(v) = 2,75x(1 +R2/R1)
lqmax-0,45(V)/R3(Ω)
R3=.0-Imax=2,5A

1- vstup
2- výstup
3-zem
4- reference
5- omezení

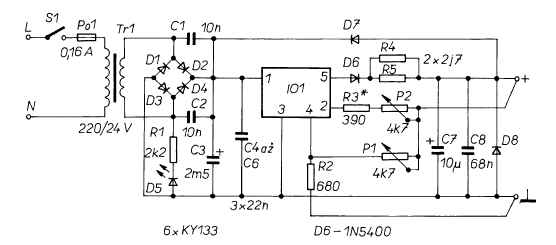

nepodařilo se mi sem nahrát celé zapojení - tak jsem ho nahrál do uploadu!Dej si poslední přidané soubory.
