TLC 2274

Zpráva

TAKJAN · #1 Příspěvek od **TAKJAN** » 10 kvě 2026, 19:26

Vůbec na mně nevyskočí při hledání v česku. Čím nahradit, než tam dám normální OZ?

#2 Příspěvek od **masar** » 10 kvě 2026, 19:36

Co třeba...
Ale asi budeš chtít jiné pouzdro, viď?
DIP14

barnodaj · #3 Příspěvek od **barnodaj** » 10 kvě 2026, 21:11

TS274 z Hadexu by nešel použít???

JirkaZ · #4 Příspěvek od **JirkaZ** » 10 kvě 2026, 21:15

Jak chceš doporučit náhradu, když nepíšeš absolutně nic o tom, jak a kde má být použitý?

danhard · #5 Příspěvek od **danhard** » 10 kvě 2026, 21:35

Záleží kam, LM324, TL084

jardafiala · #6 Příspěvek od **jardafiala** » 11 kvě 2026, 08:15

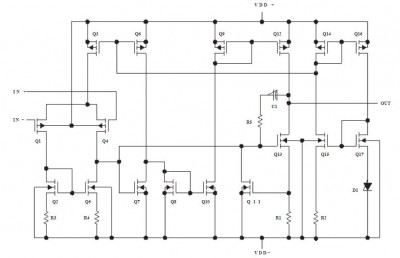

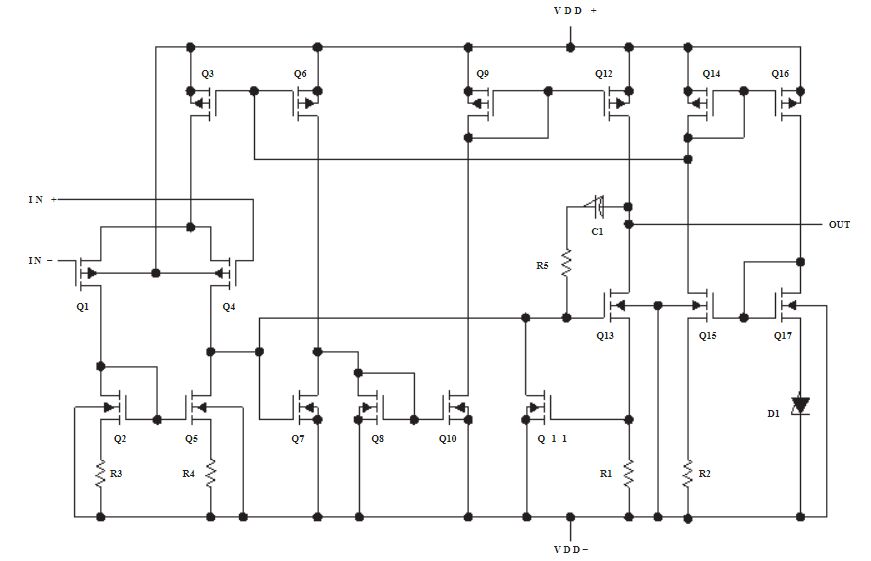

Ono by bylo dobré napsat něco bližšího, použití atd. Náhrada může být potíž, viz přílohu.

eleferner · #7 Příspěvek od **eleferner** » 11 kvě 2026, 12:58

Djooo, TLC227x jsou moje oblibene typy, kdyz potrebuju ne-moc-drahe OZ s nizkym sumem. Taky maji vyhodu, ze jsou stabilni do velke kapacitni zateze, takze se hodi jako budice kde ceho. Nevyhoda je, ze snesou napajeci napeti jen do +-8 V.

Pokud je v dane aplikaci vyznamna kapacitni zatez, tak je zkus nahradit OPA4202. Maji podobne parametry: trochu pomalejsi, ale snesou napajeni +-18 V a vetsi kapacity na vystupu, nez TLC227x.

#8 Příspěvek od **EKKAR** » 11 kvě 2026, 15:23

Nejde jen o velikost napájení, ale o konkrétní průmyslově vyráběnou aplikaci, kde je prostě 2274 navymejšlenej konstruktérem a výsledek je ve výrobě i v používání v mnoha tisícovkách kusů. Je tam prostě navrženej MOSovej čtyřoperák v SOT futrále, rail-to-rail zapojení. To "rail-to-rail" neznamená jen minimální úbytek na koncích, takže výstupní úroveň se prakticky hodně přibližuje k napětí napájení, ale taky to, že danej typ umí zpracovat signály svojí úrovní blízký k některýmu Unap, což ne každej operák běžně zvládá ...
Dneska jsem u Honzy byl, po debatě zkusí Farnella.

TAKJAN · #9 Příspěvek od **TAKJAN** » 11 kvě 2026, 18:36

Mají ho v TME, ale drahý. Zkusím obyč, protože v tom obvodu neřeším přesnost jedno procento, jako byl originál.

#10 Příspěvek od **Cust** » 11 kvě 2026, 21:54

Jen bacha, jestli neptřebuješ rail to rail typ.

#11 Příspěvek od **EKKAR** » 11 kvě 2026, 22:05

Já jsem sice to zapojení nezkoumal, ale právě kvůli rozsahu vstupních hodnot napětí to ten R-2-R typ s velkou pravděpodobností vyžadovat bude ...

danhard · #12 Příspěvek od **danhard** » 11 kvě 2026, 23:31

TLC2274 není na vstupu rail-to-rail

#13 Příspěvek od **masar** » 12 kvě 2026, 09:27

Na vstupech je pouze "-rail".

danhard · #14 Příspěvek od **danhard** » 12 kvě 2026, 13:30

Líbí se mi, jak tady všichni machrujete

Ale zatím nevíme ani v jakém to chce pouzdru, do čeho a jestli na výstupu potřebuje +rail ?

HF_Tech · #15 Příspěvek od **HF_Tech** » 12 kvě 2026, 13:55

Ono by úplně stačilo, kdyby se tazatel pochlapil a dal sem schéma nebo soupis požadovaných parametrů. Pak se nechá radit a neé jen věštit z kávové sedliny.
Rozsah napájecí napětí.
Rozsah vstupního napětí.
Output swing.
Proudová zatížitelnost výstupu.
BW.
Slew rate.
