Protiskratová ochrana...

Zpráva

octavio · #1 Příspěvek od **octavio** » 07 bře 2007, 20:42

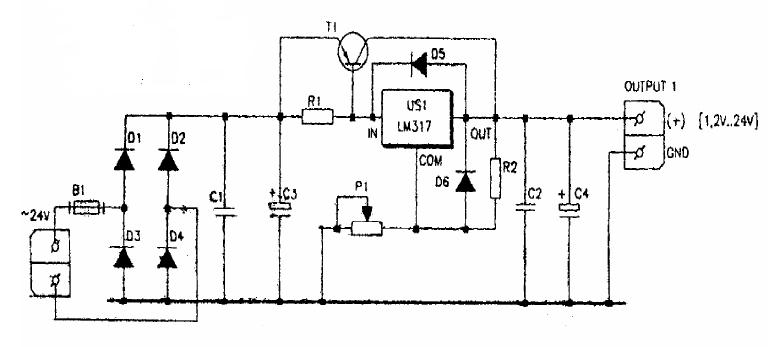

Robil som tento zdroj (príloha) a potreboval by som dorobiť ešte prúdovú ochranu, resp. protiskratovú na 3-4 Ampére. Nevie niekto nejakú jednoduchú schému? Alebo mám dať na výstup nejakú tepelnú vratnú poistku? Jedná sa mi o jednoduchosť..... PS: už ma nebaví stále meniť poistku :lol:

Žiaľ, ešte som na nete nič nenašiel.... :cry:

gepard · #2 Příspěvek od **gepard** » 08 bře 2007, 02:05

Zdar, tak co třebas tohle - http://electronics-diy.com/electronic_fuse.php - je to základní princip, funkční, často používaný, vřele doporučuji. JENŽE !!!!
Je nutná úprava - MÍSTO TRANZISTORU BC 212 (PNP) !!!MUSÍ BÝT NPN!!! - třeba typ BC639 (NPN 100V/1A/0,8W) - zapojení BEC zůstanou stejné.
LX - klasický výkonnější odpor, hodnotu odporu dle max. proudu snadno spočítáš (Uspín. B-E = max. napětí na daném odporu 0,65-0,7 V).
Zdar a sílu

octavio · #3 Příspěvek od **octavio** » 08 bře 2007, 06:13

Ďakujem, len furt nechápem ako to mám vypočítať na tie 3 Ampére...

octavio · #4 Příspěvek od **octavio** » 09 bře 2007, 13:17

Nemá niekto ešte niečo? :cry:

#5 Příspěvek od **forbidden** » 09 bře 2007, 14:05

Na spocitani hodnoty odporu pro 3A staci ohmuv zakon. Pri pozadovanym max proudu proste musi byt na tom LX ubytek napeti dostatecny k otevreni tranzistoru (0,6-0,7 V). V tvym pripade asi 0,22 R.
Komfortnejsi pojistku najdes treba na mych strankach, ale pro tvy ucely je asi zbytecne slozita.

octavio · #6 Příspěvek od **octavio** » 09 bře 2007, 14:47

forbidden píše:Na spocitani hodnoty odporu pro 3A staci ohmuv zakon. Pri pozadovanym max proudu proste musi byt na tom LX ubytek napeti dostatecny k otevreni tranzistoru (0,6-0,7 V). V tvym pripade asi 0,22 R.
Komfortnejsi pojistku najdes treba na mych strankach, ale pro tvy ucely je asi zbytecne slozita.

A nevieš náhodou či naozaj má byť ten druhý tranzistor NPN??? Na ten LX stačí použiť odporový drôt? A keď to chcem iba na 3Ampére tak miesto toho TIP3055 by nestačil tento?: BD 441 - tranzistor NPN 4A/ 80V

#7 Příspěvek od **forbidden** » 09 bře 2007, 15:17

NPN by tam mel byt urcite, jinak se ten trandik nemuze otevirat, odporovy drat stacit bude, ale pisou tam, ze ma byt na feritovym jadre kvuli indukcnosti. Nevim uplne presne co tim sleduji v kombinaci s tema kondenzatorama 1n a 100n. Jenom to spomali reakci pojistky podle myho nazoru. V textu sice pisou, ze to ma byt PNP, ale v tom pripade nechapu funkci, radsi bych to nejdriv overil jak to bude chodit. Ten BD411 bude stacit.

gepard · #8 Příspěvek od **gepard** » 10 bře 2007, 04:44

Zdař,
ten tranzistor MUSÍ BÝT NPN, je špatně zakreslen, jinak pojistka nepracuje. Na pozici TIP 3055 můžeš použít jiný NPN tranzistor, podle propustného proudu Ic.
Odporový drát samozřejmě můžeš použít
- musí mít tedy odpor, jenž pro 3A požaduješ - (ten Ohmův zákon je: U=IxR, nebo-li R=U/I, tudíž opravdu vychází odpor LX 0,22ohm pro spínací napětí tranzistoru Ube=0,66V)
- stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.
Kondenzátory na výstupu jsou jen jako "filtrovací, či odrušovací",spíše ve smyslu proti zákmitům - jako u stabilizátorů 78xx,79xx - vstup-zem, výstup-zem.
Počítej tedy s tím, že tato pojistka nastavená na ty 3A, ti bude při odběru 3A a více, stahovat výstupní napětí na zátěži čím dál víc a tím udržovat max. proud na výstupu 3A. To jen pro info (odzkoušeno).

octavio · #9 Příspěvek od **octavio** » 10 bře 2007, 07:58

- stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.

Ale veď potom to bude mať iný odpor, nie? Nemôže tam ísť iba čistý odp. drôt?

Trocha som premýšľal a rozhodol som sa to urobiť na 1,5A, lebo asi mi to bude stačiť pre moje potreby.... odpor mi vyšiel 0,4 Ohm.

Ďakujem: Gepard & Forbidden

pajosek2 · #10 Příspěvek od **pajosek2** » 10 bře 2007, 15:15

Ahoj jestli Ti jde o jednoduchost tak dej do série s výstupem proudové relé se samopřídržným kontaktem a máš to.

gepard · #11 Příspěvek od **gepard** » 10 bře 2007, 18:21

octavio píše:
- stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.

Ale veď potom to bude mať iný odpor, nie? Nemôže tam ísť iba čistý odp. drôt?

Trocha som premýšľal a rozhodol som sa to urobiť na 1,5A, lebo asi mi to bude stačiť pre moje potreby.... odpor mi vyšiel 0,4 Ohm.

Ďakujem: Gepard & Forbidden

stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.

To s tím odporem je jasný a omlouvám se......NENÍ JEDNO JAKÉHO ODPORU ... mínil jsem tím např. 1 kohm a víc... to už výrazně výsledný odpor neovlivní (odporový drát se takto namotává na jiné válcové odpory, aby se eliminovala závitama vzniklá indukčnost). Jinak i samotnej odporovej drát tam mužeš zapojit.

octavio · #12 Příspěvek od **octavio** » 11 bře 2007, 11:32

gepard píše:
octavio píše:
- stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.

Ale veď potom to bude mať iný odpor, nie? Nemôže tam ísť iba čistý odp. drôt?

Trocha som premýšľal a rozhodol som sa to urobiť na 1,5A, lebo asi mi to bude stačiť pre moje potreby.... odpor mi vyšiel 0,4 Ohm.

Ďakujem: Gepard & Forbidden

stačí ho místo na ferit navinout na výkonnější klasický válcový odpor a je jedno jakého odporu, konce závitů zapájet paralelně k němu.

To s tím odporem je jasný a omlouvám se......NENÍ JEDNO JAKÉHO ODPORU ... mínil jsem tím např. 1 kohm a víc... to už výrazně výsledný odpor neovlivní (odporový drát se takto namotává na jiné válcové odpory, aby se eliminovala závitama vzniklá indukčnost). Jinak i samotnej odporovej drát tam mužeš zapojit.

A na tom odp. drôte bude úbytok 0,6-0,7V?

#13 Příspěvek od **Hill** » 11 bře 2007, 13:00

Obráceně: pojistka vybaví při úbytku větším, než asi 0,6V. Odpor tedy musíš volit takový, aby na něm při maximálním požadovaném proudu zůstal právě takový úbatek napětí.

octavio · #14 Příspěvek od **octavio** » 11 bře 2007, 13:04

Jááááj, už to chápem :roll:

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 11 bře 2007, 13:27

A dej pozor na ztrátovej výkon toho 100ohm odporu v okamžiku zkratu při napětí např. 24V - ať ti neshoří dřív, než rozpojíš zkratovaný dráty 8-)
