Generátor obdélníku - pomozte prosím

Zpráva

s_t_a · #1 Příspěvek od **s_t_a** » 02 dub 2007, 19:37

Zdravím všechny bastlíře,potřeboval bych zbastlit (nebo jakkoli napomoci k jeho výrobě) jednoduchý generátor obdélníku o f=1.1 kHz,U=0.4V (+ i -),napájen by byl z 12V baterie.Upřednosťuji malé rozměry a jednoduchost.Můj e-mail je vlastapalko@seznam.cz a uvítám jakoukoli pomoc.V případě že by se do toho někdo chtěl pustit nebudu smlouvat o ceně!!Jen vážně! 8-)

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 02 dub 2007, 20:54

NE555 nebo třeba CMOS 4046 + dělič na výstupu. Cena řádově desítky korun. Snad jedině, že bys potřeboval i záporný pulsy, tak ještě měnič.

s_t_a · #3 Příspěvek od **s_t_a** » 04 dub 2007, 17:56

No,přesně tak,potřebuji i záporné pulsy,tu součástku jsem schopen sehnat,když mi někdo poradí jak ji zařadit správně do okruhu,jsem schopen i toho,ale pod slovy dělič a měnič si můžu představit akorát tak něco k jídlu

nemáš tam něco konkrétnějšího pro tupce prosím?

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 04 dub 2007, 18:06

Dělič jsou dva odpory v serii - poměrem jejich hodnot nastavíš výstupní napětí.

Měnič vyrobí z 12V např. -5V . To proto, že potřebuješ i záporný pulsy (přepokládám symetrický kolem 0V). Jako měnič se dá použít např. ICL7660 (pro proudy do 20mA).

Na co to vlastně je ?

s_t_a · #5 Příspěvek od **s_t_a** » 04 dub 2007, 19:04

Kdepak,bez schématu nedám ani ránu,uměl bys něco takovýho vyprodukovat? (schéma pro blba :-)

Je to řídící signál z hallova snímače otáček,chci simulovat otáčky,což je předmětem trochu rozsáhlejšího zkoumání/zkoušení

s_t_a · #6 Příspěvek od **s_t_a** » 04 dub 2007, 19:14

Jo a když je odpor jeden,je to odpor, a když jsou dva,je to dělič?

Něco Ti řeknu-ZÁVIDIM Ti Tvoje znalosti týhle problematiky,já se nejdál dostal k Logitroniku 02 někdy před 15-ti lety a pamatuju se přesně,že v rozvoji znalostí tímto směrem mi zabránily tranzistory,jakožto součástka se třemi kontakty,což mi z hlediska jednoduchých obvodů nelezlo do hlavy..Dneska je třeba i chápu,vím že jsou PNP a NPN,ale jak z nich udělat něco co by aspoň blikalo..to nevim.Nejsou na tohle nějaký dobrý stránky?Něco jako elektronika pro začátečníky?
Jinak se ale držme tématu,co s tím obdélníkem?

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 04 dub 2007, 19:22

Dobře, a ten HALL má symetrický napájení, že potřebuješ symetrickej výstup -0.4V/+0.4V ? Nebo potřebuješ pulsy 0V/0.4V ?

s_t_a · #8 Příspěvek od **s_t_a** » 04 dub 2007, 20:35

měřil mi to kluk s osciloskopem na dva způsoby:V tom prvním byly při rychlejším otáčení vidět podélné čáry skoro přes celý displej nad 0 a pod 0,bez těch svislých čar dokreslujících obdélník,jenom "mih mih mih mih" nahoře a dole.Pak to na něco přepnul a točili jsme s tim pomalu (asi 1mm/s) a to už zase bylo vidět,že čára,která byla při zastavení na nule,se celá vždycky zvedla a hned po dosáhnutí vrcholu spadla a pak to samý zase pod čárou 0.I sebepomalejší pohyb udělal vždycky to samý-zvedla se rychle na tu svoji max úroveň a v tom okamžiku zase spadla (a pak zase to samý ale dolů).Přesto ale ten člověk tvrdil,že je to typickej obdélník - no neremcal jsem.Ještě mu můžu zavolat a zeptat se ho,co to přepínal.jinak to s tou čárou bylo přesně jak řikám,to si pamatuju dobře

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 05 dub 2007, 11:06

Při tom pomalým točení je lepší přepnout osciloskop na stejnosměrnou vazbu, jinak jsem to po 3. přečtení dokonce i pochopil.

Schema můžu namalovat, ale nebude to hned. Jakej potřebuješ rozsah kmitočtů ?

s_t_a · #10 Příspěvek od **s_t_a** » 05 dub 2007, 20:41

No spočítal jsem to na nějakejch 1.1 kHz,což budou max otáčky,takže ten 1 kHz bude optimální ať se to dobře počítá..kdyby to pak bylo málo,bude se to moct asi poladit změnou nějakýho odporu,že?

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 06 dub 2007, 13:36

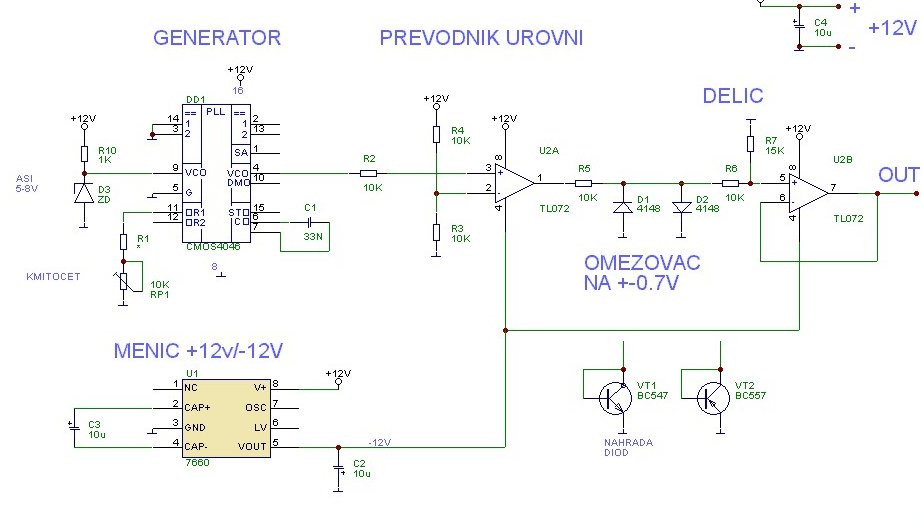

Tohle by mělo fungovat, předpokládám, že to napájení je nestabilizovaný.

Pokud by bylo stabilizovaný, stačí nahradit zenerku odporem. Ta 4046 umí generovat kmitočty ve velmi širokým rozsahu, přesnej hodnoty součástek najdeš v katalogovým listu, dá se to udělat i tak, že to třeba bude generovat jen 1Khz +- 100Hz, ovšem to chce spočítat, to teď nestíhám.

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 06 dub 2007, 13:39

Samozřejmě možností je víc, tohle je takovej "střed", co bez složitýho oživování bude fungovat. Šlo by to i jednodušeji...

Generátor s 4046 můžeš nahradit generátorem s NE555.

s_t_a · #13 Příspěvek od **s_t_a** » 06 dub 2007, 18:52

Dobrá práce!Ačkoli chápu,že je dobré vézt tuto diskuzi na fóru,aby si i jiní uživatelé mohli z toho čerpat,potřeboval bych ale s Tebou navázat trochu živější debatu o maličkostech,které prostě nechci přehlížet a tak tady dávám své ICQ: S_T_A 150-231-017 (18:00-22:00)a e-mail: vlastapalko@seznam.cz a až až to bude jen trochu možné,tak mě prosím vyhledej:!: Jde mi o konkrétní drobnosti,které už nikoho kromě nás dvou zajímat nebudou

s_t_a · #14 Příspěvek od **s_t_a** » 06 dub 2007, 19:07

Ta stabilizace tam uplatnění samozřejmě najde,ovšem ten omezovač..potřebuji +-0.4V ,já tam vidím 0.7..a vůbec,potřeboval bych k tomu položit pár hloupých otázek..

s_t_a · #15 Příspěvek od **s_t_a** » 06 dub 2007, 19:33

Jo a někdo mi poslal tohle,co ty na to jako odborník?Mě se to jako laikovi zamlouvá,páč je to docela jednoduchý
