Elektronické přemostění spínače se zpožděním?

Zpráva

Hubis · #1 Příspěvek od **Hubis** » 18 dub 2007, 09:49

Ahoj, prosím znalce elektroniky o radu. Stavím stavebnici nějakých stopek. Tam potřebuji nějakou elektronikou přemostit resetovací spínač, kterým se resetují fotobuňky.
Samotný spínač je proti zemi. V rozepnutém stavu, pokud nebyly aktivovány fotobuňky, tak je na jeho druhém kontaktu 0,01 V. Když byly aktivovány fotobuňky, tak na stejném kontaktu vzroste napětí na 0,6 V.
Já Vás prosím o tip na nějaké jednoduché zapojení, kterým při nárustu napětí nad 0,5V začnu (asi?) nabíjet nějaký kondenzátor, čímž získám určité časové zpoždění. Potřebuji min 0,8 sec. Po jeho nabití by se snad mohl otevřít nějaký tranzistor, který přemostí kontakty spínače a resetuje fotobuňky.
Pro úplnost uvádím, že celé zařízení má napájecí napětí 5,6 V a je možno jej použít.
Poradí mi prosím někdo, jak to udělat?
Předem díky.

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 18 dub 2007, 14:17

Jestli je tam procesor, tak těch 0.6V můžou být úzký 5V pulsy. Není většinou problém tam dát seriově diodu, odpor(potnciometr na regulaci zpoždění) a kondík proti zemi. Po překročení určitého napětí na kondíku sepnout např. tranzistor(co přemostí spínač) + vybít kondík.

Hubis · #3 Příspěvek od **Hubis** » 18 dub 2007, 15:49

Ahoj, díky za odpověď. Jsem ale asi velký bažant a proto bych Tě rád poprosil o dopřesnění jaký tranzistor a jak to pořesněji zapojit - tedy např jak vybít ten kondík.
Zda tam je 5 V nevím. Ten modul stopek jsou úplně obyčejné tikitálky made in rejže a napájecí napětí se tomu sráží odpory. MKolik leze z toho klopného obvodu nejsem schopen svým mizerným měřákem zjistit.
Celé schéma toho, oč se snažím, je tady: http://www.kemo-electronic.de/eam/b232/eam_b232.pdf Já mám připojené infrazávory dvě paralelně a funguje to, ale když sepne první, pro proběhnutí sportovce, je třeba zmáčknout „S1“, tím překlopit obvod do příjmu a pak to chytí světelná závora v cíli. Jenže pro praktické užití je to nepoužitelné. Leda že by to byly stopky dvojmužné – jeden zdrhá po dráze a druhý mačká tlačítko

Proto hledám řešení.
Předem díky.

ZdenekHQ · #4 Příspěvek od **ZdenekHQ** » 18 dub 2007, 17:28

Dobře, do začátku zkus vzít nějakej NPN tranzistor, dej mu do báze 1K odpor a připoj ho na to tlačítko. Emitor na zem. Do kolektoru dej odpor proti +5V a změř znovu v kolektoru napětí "před" a "po" aktivaci foto.

Hubis · #5 Příspěvek od **Hubis** » 20 dub 2007, 01:21

Ahoj ZdenkuHQ, díky za odpověď. Zkoušel jsem to měřit podle Tvého návodu. Hodnoty na kolektoru jsou: Před aktivací cca 4,52V, po aktivaci to spadne na 0,04. Ještě zpožďovač a invertor a skoro to bude :-)

Věděl by jsi jak na to prosím? Já jsem zkoušel udělat monostabilní klopný obvod z 555 jako zpožďovač, ale tam je problém, že se na výstupu objeví signál okamžitě se vstupem. Tedy nezpožďuje, ale prodlužuje impuls. Takže nic.
Teď jsem zkoušel ještě něco jiného:
Tvoje zapojení pro měření jsem rozšířil o 2 keram.kondíky označené 10K (10 pF? - nevím...) paralelně za vstupním odporem před bází. Z konektoru jsem dal diodu zpět na vstup, katodou ke konektoru. Toto zapojení v podstatě dělá, co má, tzn resetuje to. Problém je, že to nemá téměř žádné časové zpoždění. Přesnějí má to kolem 0,15 sec, které plynou z kapacity těch kondíků. Zkoušel jsem dát i větší kapacitu, např. 1nF, ale to už se pak ani nesepne ten tranzistor, protože kondík se nestačí nabít.
Takže ve výsledku o moc chytřejší nejsem. Poradíš mi ještě prosím?
Předem díky, Hubis

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 20 dub 2007, 11:24

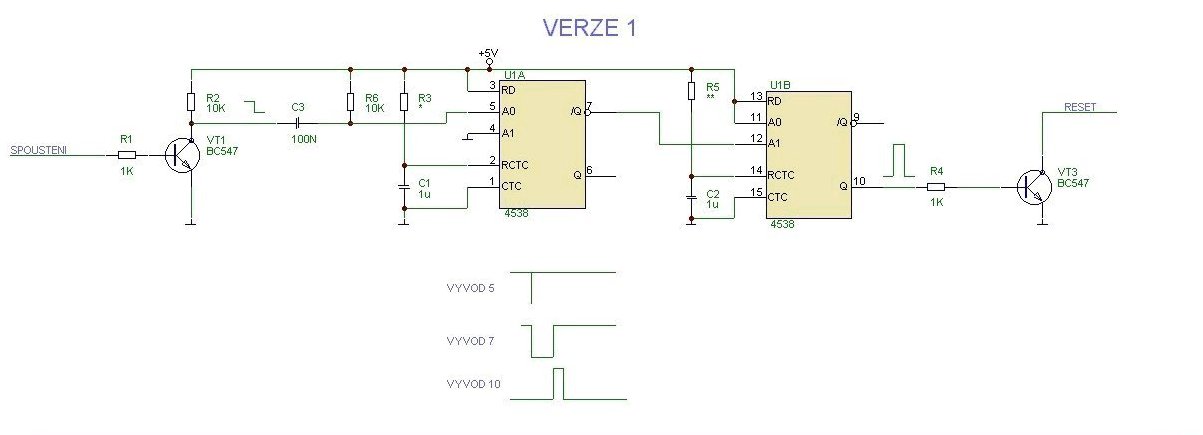

Tady máš dvě možnosti, snad tam není žádná chyba. Stáhni si katalogovej list od CMOS 4538, tam jsou podrobnosti o způsobu výpočtu toho RC časovacího článku, nebo použij jenom tu 4093 (nenahrazovat 4011).

Hubis · #7 Příspěvek od **Hubis** » 20 dub 2007, 12:46

Ahoj, zatím díky za tip. Jedu do GM koupit ty integráče, oba typy. Tak doufám, že to nějak s nimi zvládneme. Prosím pošli mi ještě ta schémata, budu mít oba čipy. Ještě jednou rekapituluji: Máme cca 4,6 V za tranz, které když spadnou pod 0,1V tak "Něco" na výstupu bude mít ještě cca 1 sec. vysoké napětí a pak spadne dolů. Tím se resetuje vstup tranzistoru, takže se na jeho výstupu objeví zase cca 4,6V a cyklus se může opakovat.
Předěm díky moc za všechny tipy. Já s tím nehnu, i když v noci jsem do toho zase hleděl několik hodin...

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 20 dub 2007, 13:14

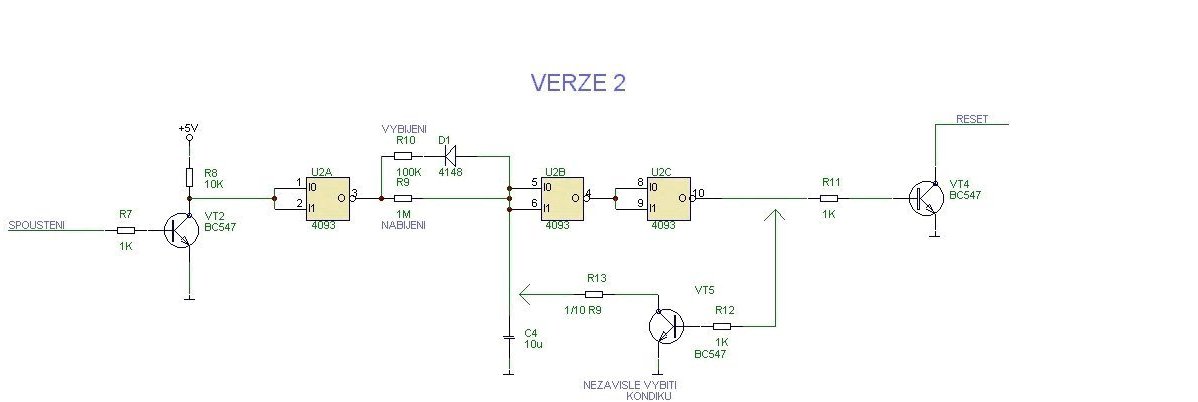

Začni verzí 2, bez VT5, mělo by to stačit. Nezapomeň na napájení toho IO (7,14). Vývody 12,13 spojit s 14 (nepoužitý hradlo). Ten kondík 10u možná budeš muset zvětšit.
