DCF 77

Zpráva

Saturn · #1 Příspěvek od **Saturn** » 06 kvě 2007, 19:28

Měl bych dotaz do fóra - chtěl bych si postavit z nostalgie rádiem řízené hodiny pomocí signálu DCF77. Při brouzdání internetem, ale nemohu najít vhodného dodavatele integrovaného obvodu (např. U4224B od firmy Temic), neboť se prý jedná o speciální obvody na zakázku, které lze objednat min. 1000 kusů, tak nevím. V GM elektronic i v GES jsem taky neuspěl. Nezná někdo vhodný typ - náhradu těchto IO? Do modulu od Conrada jít nechci.
Zdraví Saturn.

Jirka · #2 Příspěvek od **Jirka** » 06 kvě 2007, 21:04

Můžeš se zeptat na http://www.vaelektronik.cz , tam se DCF zabývají, tak jej možná používají, nebo ti poradí nějaký jiný IO. A třeba i 1 prodají. Vyhodil mi to Google na dotaz.

tatous · #3 Příspěvek od **tatous** » 07 kvě 2007, 18:33

Podívej se do ARA8/94 a 9/94 (červené), je tam přijímač DCF77 s TCA440 - A244

Nagant · #4 Příspěvek od **Nagant** » 09 kvě 2007, 07:53

Stavebnici DCF77 s U4221B dodává taky Flajzar. Cena se ale moc neliší od modulu od Conrada.

GeorgeB · #5 Příspěvek od **GeorgeB** » 09 kvě 2007, 08:27

Nevím jestli není jednodušší použít již hotový modul DCF přijímače a jen zpracovávat signál DCF přijímače. NArazil jsem na jednu konstrukci http://www.dhservis.cz/dalsi/hodiny.htm#prijimac

Saturn · #6 Příspěvek od **Saturn** » 09 kvě 2007, 18:27

Jednodušší je koupit hotový modul, ale nechce se mi věřit, že by nešel takový poměrně jednoduchý obvod sehnat. Ještě zkusím zapátrat a když se nepodaří tak ten modul nakonec koupím.
Díky za všechny postřehy.
Zdraví Saturn.

PabloX · #7 Příspěvek od **PabloX** » 09 kvě 2007, 18:57

Ja som kdesi v amare videl zapojenie ineho prijimaca, ale nebol na DCF77, bolo to cosi ine a na vystupe boli len sekunove impulzy...ak by to dakto mal, mozete hodit v ktorom amare to bolo?

tatous · #8 Příspěvek od **tatous** » 10 kvě 2007, 09:11

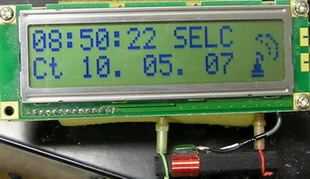

jako příklad - DCF77 s použitím modulu od Conrada s 16F628A

Masob · #9 Příspěvek od **Masob** » 10 srp 2007, 16:38

Uvažuji, že bych si postavil hodiny řízené DCF, ale nevím jaký použít přijímač. Modul od Conrada se mi moc nezamlouvá, raději bych si ho sám postavil. Našel jsem toto schéma. Bohužel jsem nikde nenašel obvod UE2125, nevíte kde by se dal sehnat? Další schéma je v zmiňovaném AR - stavěl jste někdo tento přijímač? Také je celkem problém sehnat obvod TCA440 (A244D), ale našel jsem ho již v několik e-shopech. Nevíte, kde by se dal sehnat v Brně?

#10 Příspěvek od **jano2** » 10 srp 2007, 17:29

Možem ti poslat TCA440,za poštovne,no neviem či sa ti to aj tak oplati.

PavelFF · #11 Příspěvek od **PavelFF** » 10 srp 2007, 18:32

Také je celkem problém sehnat obvod TCA440 (A244D), ale našel jsem ho již v několik e-shopech. Nevíte, kde by se dal sehnat v Brně?

U Bučka

http://www.bucek.name/

Masob · #12 Příspěvek od **Masob** » 10 srp 2007, 21:30

Díky, tento obchod jsem neznal.

Jsou s tím přijímačem nějaké problémy? S vf jsem ještě moc nedělal, tak se bojím abych to zprovoznil.

vav · #13 Příspěvek od **vav** » 11 srp 2007, 21:30

77,5kHz este nie je vf, budes potrebovat nf generator, osciloskop popripade milivoltmeter. Pomocou techniky prijimac nastavis nahrubo, jemne podla signalu DCF. Sam som postavil DCF hodiny podla AR11/76.Bolo to v roku 82.Fungovali perfektne aj ako indikator hodne vzdialenej burky, vtedy to zacalo zobrazovat hausnumera.Neviem kde u teba zacina nostalgia, ale ja by som musel zacat stavat nieco z doby, ked koncili lampy a zacinalo germanium.

Masob · #14 Příspěvek od **Masob** » 11 srp 2007, 22:16

Tak to muselo být asi dost složité zapojení. Mě přijde složité i to s TCA440. :lol:

Osciloskop mám, nf generátor ne, jen z PC do asi 10kHz. U mě nostalgie začíná tam, kde se ještě používají součástky Tesla :lol:

. Ještě bych potřeboval poradit s náhradami několika součástek:

KA221
KC239C
KC307
KF907
LM356

Děkuji.

#15 Příspěvek od **EKKAR** » 12 srp 2007, 00:22

Tranzistory stejná čísla, jen písmena si dej BC, BF, ta 907 se dá nahradit skoro beze změn pracovního bodu i typem BF981, LM356 se dá koupit buď u Bučka v Brně jako MAC156 (MAB356) nebo nahradit novějším LF411(412). Diodu KA221 bych neřešil a nahradil nějakou Schottkyho, třeba BAT43...
