Tesla Daria (minitesla) 4156 AB

Zpráva

drabek06 · #1 Příspěvek od **drabek06** » 12 kvě 2007, 21:07

Mama me donesla z prace tuhle vykopavku a ma smrsklej obraz do horizontalni cary uprostred obrazovky. Nemate nekdo k tyhle TV schema popripade radu na co se zamerit ?

#2 Příspěvek od **meno** » 12 kvě 2007, 21:30

Schému máš tu dokonca aj z celým návodom:

http://radim.gzk.cz/tvp/schemata/minitesla.pdf

Ale čo zmerať ti nepoviem :oops:

Samozrejme obvody vertikálu ale presne neviem snáť to bude vyschnutý elyt snáť studenák ... no neviem :wink:

vombat · #3 Příspěvek od **vombat** » 12 kvě 2007, 21:51

Schéma je také v Kottek 4, poslední verzi máš ve svém emailu.

drabek06 · #4 Příspěvek od **drabek06** » 12 kvě 2007, 21:55

vombat píše:Schéma je také v Kottek 4, poslední verzi máš ve svém emailu.

Ok, diky

Ted uz mam dve schematka a kazdy jiny :wink:

Musim ten plastikovej zazrak kuchnout a zjistit ktery to schema k tomu patri. Jinak ta TV je Tesla DARIA, ale vnitrky jsou prej shodny s TV MINITESLA

drabek06 · #5 Příspěvek od **drabek06** » 12 kvě 2007, 22:29

Tak uz to asi mam, ale jsem zase v koncich :cry:

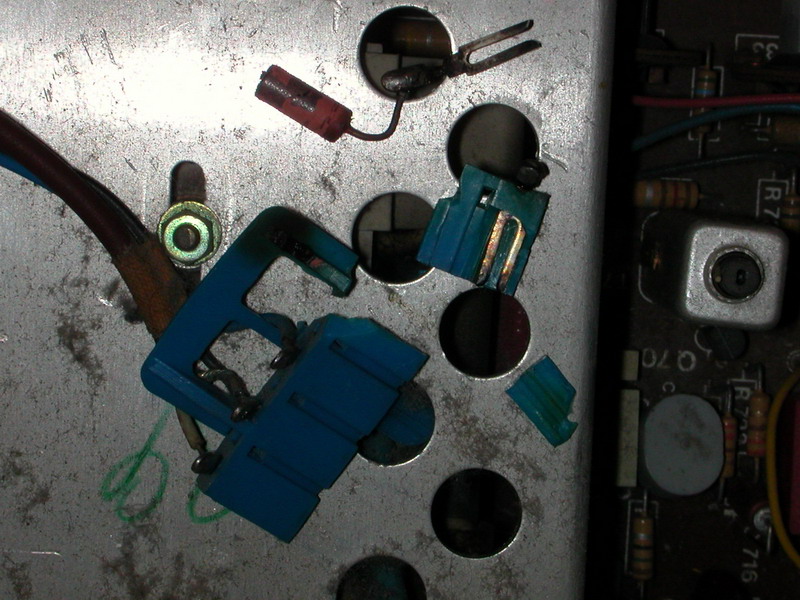

Vytahl jsem konektor od vychylovacek a rozpadl se me v ruce. Koukam co me upadlo a jsou to cely dva piny s plastem na kterejch je pripajenej nejakej odpor kterej je necitelnej a nevede, je to cely nejaky roztaveny a po chvili se me ten zbytek konektoru rozpadl a upadl i odpor. Nevite nekdo hodnotu toho odporu ? To nafotim a dam sem. Ve schematu to nejak nevidim

drabek06 · #6 Příspěvek od **drabek06** » 12 kvě 2007, 22:41

Na jednom schematku ty dva piny byly spojeny tak jsem usoudil ze ten odpor byl pojistnej tak jsem to normalne spojil a po zapnuti se ozval silenej brum z napajeciho trafa

Takze to slo do skratu . . . Tak bud ta hodnota odporu je jina nebo tam je jeste nejaka chyba . . .

#7 Příspěvek od **meno** » 12 kvě 2007, 22:57

drabek06:

To nerob ! Odpor nikdy nemen za prepojku odrovnáš si dáky tranzistor alebo IO a tie juhoslovanske budeš dosť ťažko zhánať !!! :wink:

drabek06 · #8 Příspěvek od **drabek06** » 12 kvě 2007, 22:59

No to je jedno, hodila by se me ta hodnota toho odporu . . .

#9 Příspěvek od **meno** » 12 kvě 2007, 23:07

no ten odpor ti nepoviem nieje v schéme ? Mohla to byť dáka amatérka úprava ! UPLOADNI sem tu schému čo ti poslal vombat.

drabek06 · #10 Příspěvek od **drabek06** » 12 kvě 2007, 23:25

Nejde me to upnout primo sem, takze to je jinde . . .

Návštěvník

Nerad bych se mýlil , ale myslím si , že je to ten 12ohm odpor pro nap. vertikálu . Je nakreslen z 10 vn trafa a tl. L710 a R546 . Ten je tam blbě zakreslen , má být mezi V4 a V5. Zdravím Ivan

#12 Příspěvek od **Hill** » 12 kvě 2007, 23:49

Ve schématu máš prosmyčkované špičky 4 a 5 konektoru, to je kvůli odpojení od řádkového konce, když se odpojí cívky.
V napájecím přívodu je tlumivka a v sérii s ní odpor 12 ohmů. Není vyloučené, že ho dali až na konektor a na základní desce je jen propojka.
Jestli ten odpor shořel, je ve vertikálu pravděpodobně zkrat.

Dodávám: vidíš, shodli jsme se, jen Ivan byl rychlejší.

drabek06 · #13 Příspěvek od **drabek06** » 13 kvě 2007, 00:14

No ono to pro ten odpor neni ani pripraveny na DPS, uz asi z vyroby se pocitalo s tim ze bude na tom konektoru, ale v tom pripade nechapu proc to nemaj ve schematu. Je to z toho konektoru vedeny primo na tu tlumivku. Tak jsem tam dal na zkousku 3 odpory do serie s vysledkem 12,5ohmu a po zapnuti nabehl malinkej obraz, tak 5x5cm a po chvilce se z tech odporu zaclo cudit

Návštěvník

Bez toho odporu máš vodorovnou linku přes celou obrazovku ? Pokud ano , tak začni se změřením tranzistorů T506,T508,T510 . Ivan

drabek06 · #15 Příspěvek od **drabek06** » 13 kvě 2007, 01:06

Jj, kdyz tam ten odpor neni tak je jen vodorovna linka uprostred obrazovky. Kdyz ho tam dam tak to trosek vic bruci - napajeci trafo a nabehne malej obraz asi 5x5x cm a po chvilce se z toho 12ohm odporu zacne cudit . . .
