Regulátor výkonu

Zpráva

Speder38 · #1 Příspěvek od **Speder38** » 19 kvě 2007, 15:30

Mám problém s jednou konstrukcí je velmi jednoduchá ale mě nefunguje :oops:

je to tyristorový regulátor výkonu třeba pro žárovku, schema je tady: http://www.elektronikacz.borec.cz/Data/ ... arovek.htm
Zkusil jsem ho postavit a pripojit sérově s žárovkou asi 30W, když jsem to zapnul tak se akorát začalo jiskřit u tyristoru mezi anodou a katodou tak jsem jese prekontroloval zapojení ale vsechno mam spravne jediný co mám jinýho je tyristor místo KT505 mám KT708 a místo potenciometru 500k jsem dal pevný odpor 200k a potenciometr 20k protože tu jinej nemam tak nevim jestli je spatne to schema nebo ja? :lol:

janousek · #2 Příspěvek od **janousek** » 19 kvě 2007, 16:31

Nemáš přeházené vývody a nebo znečištěný izolant mezi anodou a katodou. KT708 byly dobré tyristory

#3 Příspěvek od **jandu** » 19 kvě 2007, 17:01

Podobné zapojenie som používal pred rokmi a fungovalo správne. Iba tie kapacity sa mi zdajú veľké. Zdá sa mi, že som používal na mieste 4M7 iba 1m. Každopádne je treba prekontrolovať správnosť zapojenia. Pohľadám a dám sem. Je treba s kapacitami experimentovať.

NEONI · #4 Příspěvek od **NEONI** » 19 kvě 2007, 19:02

Ja som staval presne to iste ale s tyristorom TIC neviem kolko a rozletel sa na 2 kusy zapojene to bolo dobre.Ale ony maju dost maly odpor medzi A a G neviem ci to bolo tym ale nasralo ma to

HiGhLaNdEr · #5 Příspěvek od **HiGhLaNdEr** » 19 kvě 2007, 20:38

Jestli by to místo těch kondů nechtělo raději diak,.. ale každopádně chodit by to mnělo, potenciometr to chce 50k, odpor 3k3, odpor v gate nechat, na místo 4M7 to chce 10M a na místo 2M2 to chce M47. Pak to chce jednu důležitou věc, diodou 1N4007 přemostit potenciometr a odpor vedle něho tak aby anoda byla na + kondu. Tyto hodnoty jsou pro tyristor KT705. Dělal jsem tim regulaci nabiječky na autobaterie v primáru trafa.

#6 Příspěvek od **jandu** » 19 kvě 2007, 20:54

HiGhLaNdEr píše:Jestli by to místo těch kondů nechtělo raději diak,.. ale každopádně chodit by to mnělo, potenciometr to chce 50k, odpor 3k3, odpor v gate nechat, na místo 4M7 to chce 10M a na místo 2M2 to chce M47. Pak to chce jednu důležitou věc, diodou 1N4007 přemostit potenciometr a odpor vedle něho tak aby anoda byla na + kondu. Tyto hodnoty jsou pro tyristor KT705. Dělal jsem tim regulaci nabiječky na autobaterie v primáru trafa.

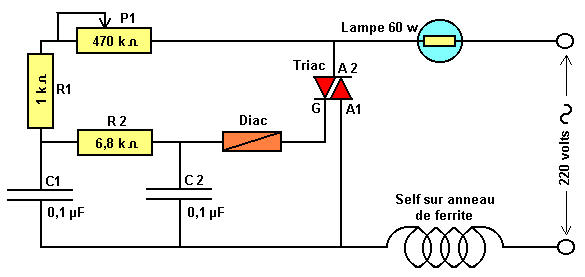

S tou diodou je OK, ta je potrebná na vybýjanie C a tak je nové spúšťanie stále v rovnakom čase. Ten diac nie namiesto kondenzátorov, ale do báze tyristoru. Myslým, že si to aj tak myslel. No a v takto upravenom zapojení by trebalo zaexperimentovať. Zapojiť obvod bez potenciometra/odpojiť horný prívod(aj s tou diodou). Obvod by nemal viesť. Potom pripojiť potmeter s vytočenou polohou na max. odpor-hoci tam dať aj 3Mohm-ani teraz by to nemalo viesť. Postupne zmenšovať odpor až do bodu, kedy začne žiarovka preblikávať-to je jeden koncový stav a pokračovať do plného svitu-to je druhý koncový stav. Od toho menší odpor by nemal byť!! No a zopakujem iba svoj názor, že mne sa tá kapacita vidí veľká. Ja mám síce tento obvod postavený iba s jednou kapacitou a namiesto R je diac. A ešte dôležitá vec-aby sme nerušili elektronické obvody, treba do série so žiarovkou zapojiť odrušovaciu tlmivku.

#7 Příspěvek od **masar** » 19 kvě 2007, 23:56

Zapojení regulátoru s diakem nelze srovnávat s uvedeným zapojením s jednoduchým nebo dvojitým RC-členem, protože jeho princip činnosti je zcela odlišný. Kondenzátor za diakem se nabíjí na průrazné napětí diaku přes regulační potenciometr a pak se vybije přes řídící elektrodu tyristoru proudovým impulsem, jehož velikost je bezpečně větší, než minimální velikost Igt, takže pracuje stejně s různými typy tyristorů. Zapojení s RC-členem však pracuje pouze s minimálním Igt, který se liší podle typu tyristoru od několika desetin mA do několika desítek mA(běžné tyristory TESLA). Z toho je zřejmé, jakou maximální velikost musí mít odpor potenciometru při minimálním svitu a k němu pak kapacita kondenzátorů pro příslušný úhel otevření (<=180°). Toto zapojení může mít tedy vyšší spotřebu proudu(potenciometr hřeje) a neoplývá stabilitou nastavení. Z toho důvodu je mnohem výhodnější zapojení s diakem popř. s tranzistorovou náhradou UJT nebo i MAA436.
Jinak nahradit potenciometr pevným rezistorem 200K a potenciometrem 20K znamená podstatné zmenšení možného regulačního rozsahu :wink:

gepard · #8 Příspěvek od **gepard** » 20 kvě 2007, 17:43

Zdárec, zkus něco ověřeného, funkčního..... např.
http://michal.slansky.sweb.cz/data/sito ... u/text.pdf

#9 Příspěvek od **meno** » 20 kvě 2007, 20:04

gepard píše:Zdárec, zkus něco ověřeného, funkčního..... např.
http://michal.slansky.sweb.cz/data/sito ... u/text.pdf

No ten integráč do toho bude pekne mastný !!!

Ja používam MAA436 ale veľmi dobré je aj to zapojenie s diakom funguje na 100% len nezabudni ako jeden môj kolega , ako C1 a C2 dať elity :lol:

HiGhLaNdEr · #10 Příspěvek od **HiGhLaNdEr** » 20 kvě 2007, 22:12

mastný bude a to MAA taky, sháněl jsem ho před dvěma roky a chtěli za něj 500

#11 Příspěvek od **meno** » 20 kvě 2007, 22:28

HiGhLaNdEr píše:mastný bude a to MAA taky, sháněl jsem ho před dvěma roky a chtěli za něj 500

Nebude ked vieš kde hľadať :wink:

Pozri sa do schémy TV rádu Tesla olympia,svetlana a podobné hlavne do zdroja :wink:

Tam jeden je MAA436 je :wink:

Takže si sprav malú perchádzku na zbernák. MAA436 ja dával do pätice takže ho budeš mať ako nový !

#12 Příspěvek od **meno** » 20 kvě 2007, 22:29

Ale pokial ide o odporovú záťaž tak ten diak je ideálny !!! (lacný,spoľahlivý,jednoduchý) :wink:

Speder38 · #13 Příspěvek od **Speder38** » 21 kvě 2007, 11:00

Diky za rady ja teda zkusim sehnat ten diak a uvidim.

stefan31 · #14 Příspěvek od **stefan31** » 21 kvě 2007, 11:05

Regulátor s T2117 od Slánskeho nie je vhodný na reguláciu osvetlenia, je to zrejmé aj datasheetu tohto IO... myslím, že autor vo svojich návrhoch zverejňuje výrobcom doporučené zapojenia bez toho, aby bolo zapojenie
postavené a odskúšané....na jeho stránkach nie je ani jedna fotografia z postavených konštrukcií...poslal som mu mail, no ani sa nenamáhal s odpoveďou. Samotný T2117 nie je drahý, regulátor mám postavený - funguje na reguláciu napr. topných telies...

Stefan31

#15 Příspěvek od **stepa** » 21 kvě 2007, 18:35

T2117 je primarne urcen jako regulator topnych teles,jak pise stefan31 pan slansky asi strili od boku,co se chytne.Ja na tom mam postavenou mikropajku a slape to super...pokud se da zarovka brat jako topne teleso,tak proc ne
