širokopásmový zesilovač

Zpráva

#1 Příspěvek od **Cust** » 07 čer 2007, 14:00

zdravim,
nemate nekdo vymyslene schema k sirokopasmovemu zesilovaci?
Potreboval bych vystup do koaxu (50 nebo 75 Ohm), vstup v mV, zesileni kolem 500. Ty moje zapojeni se mi vzdycky nejak rozkmitaji (bohuzel nikdy ne na stole, ale jen v provozu kde na to nemuzu sahnout osciloskopem). Malem bych zapomel, frekvence do 10MHz by mela stacit.
Diky

ZdenekHQ · #2 Příspěvek od **ZdenekHQ** » 07 čer 2007, 14:21

TO chce dobrej širokopásmovej OZ, popř. podepřenej na výstupu emitorovým sledovačem zahrnutým do smyčky.

#3 Příspěvek od **Sendyx** » 07 čer 2007, 14:40

Zesílení kolem 500 do 50R a do 100MHz, to si někdo dost fandí...

#4 Příspěvek od **Sendyx** » 07 čer 2007, 14:45

Zesílení kolem 500 do 50R a do 100MHz, to si někdo dost fandí...

#5 Příspěvek od **Cust** » 07 čer 2007, 14:54

no ono to fungovalo v pohode nejaky ten patek, pak jsme delali dost ukrutne predelavky, vysledek je ted ten, ze mi pres mistnost vede 20kV obdelnik z nabeznou hranou v nanosekundach -> kmitani zeme a silne ruseni vzduchem :-(

PS: ta frekvence je jen do 10MHz

ZdenekHQ · #6 Příspěvek od **ZdenekHQ** » 07 čer 2007, 16:52

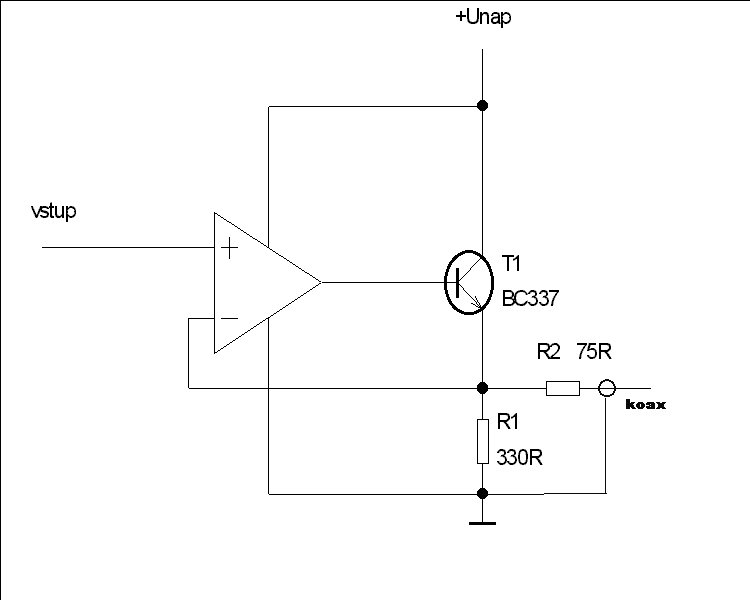

Tohle zapojení má zisk jedna, pro inspiraci by to mohlo stačit.

Kmitání často způsobuje kapacita koaxu, pro tyhle kmitočty už je lepší přidat odpor kvůli impedančnímu přizpůsobení.

#7 Příspěvek od **Cust** » 07 čer 2007, 16:58

ZdenekHQ:
znas nejaky slusny OZ? Podle me OZ je dost nachuja, pri vysokych frkvencich a vysokem zesileni se zacina chovat spis jako kondenzator nez jako OZ :-)

jinak to mam ted zapojene s nekolika OZ (NE5532) v rade a nakonci dvojice tranzistoru (2N2222 a 2N2907) - kmita, chci skusit neco s tranzistorama, ale nemam zkusenosti s navrhem tranzistorovych zesilovacu

k tomu schematu: zkusim to jeste zapojit konec podle tebe, ale nevim nevim. Jak by to melo spravne vypadat pro symetricke napajeni?

kazdopadne dik

ZdenekHQ · #8 Příspěvek od **ZdenekHQ** » 07 čer 2007, 17:25

Symetricky to má jednu nevýhodu - vzniká tam mrtvý místo, kde se "horní" emitorovej sledovač uzavře a "dolní" ještě neotevře - tam je místo pro vznik oscilací, OZ tam musí hodně přidat na přeběhu, aby zachoval výstupní signál.

Navíc koax je nesymetrickej, tak proč symetricky ? OZ napájet symtricky můžeš, ale signál nesmí klesnout pod cca 1V.

Použitelnej OZ je např. LM318, ale určitě jsou i lepší. Každopádně to chce odpor na výstup a kombinaci zesilovač + budič.

Schema tranzistorovýho zesilovače ti pošlu, až budu mít chvíli čas ho nakreslit. Ovšem zisk 500 neumí, ten musíš realizovat něčím jiným.

#9 Příspěvek od **Cust** » 07 čer 2007, 17:34

dik,
prave jsem si to myslel, ze nejveci kix bude v tom symetrickym napajeni, zkusim ten signal zvednout o volt vys a vyzkouset to jak jsi to nakreslil.
Na vystupu mam prave zakmit okolo ty nuly, kdy zesilovac ma byt v klidu a on dava 🤐 zvlneni, to mi detekuje spickovy detektor jako hodnotu odpovidajici 2mikroamperam (protekajici mericim feritem - to je ten signal, ktery zesiluju), je to dost neprijemny, protoze maximum je 20mikroamper, takze od 0 do 2 mikroamper to proste nemeri - to je 10procent mrtvych

#10 Příspěvek od **Sendyx** » 07 čer 2007, 17:42

Kdybys nevěděl co s penězma, tak existují speciály - hybridní zes, je tam něco jako LT operák + pár konc. trandů, rozsah do 60MHz, dovolený zisk asi 30dB.

#11 Příspěvek od **Cust** » 07 čer 2007, 17:42

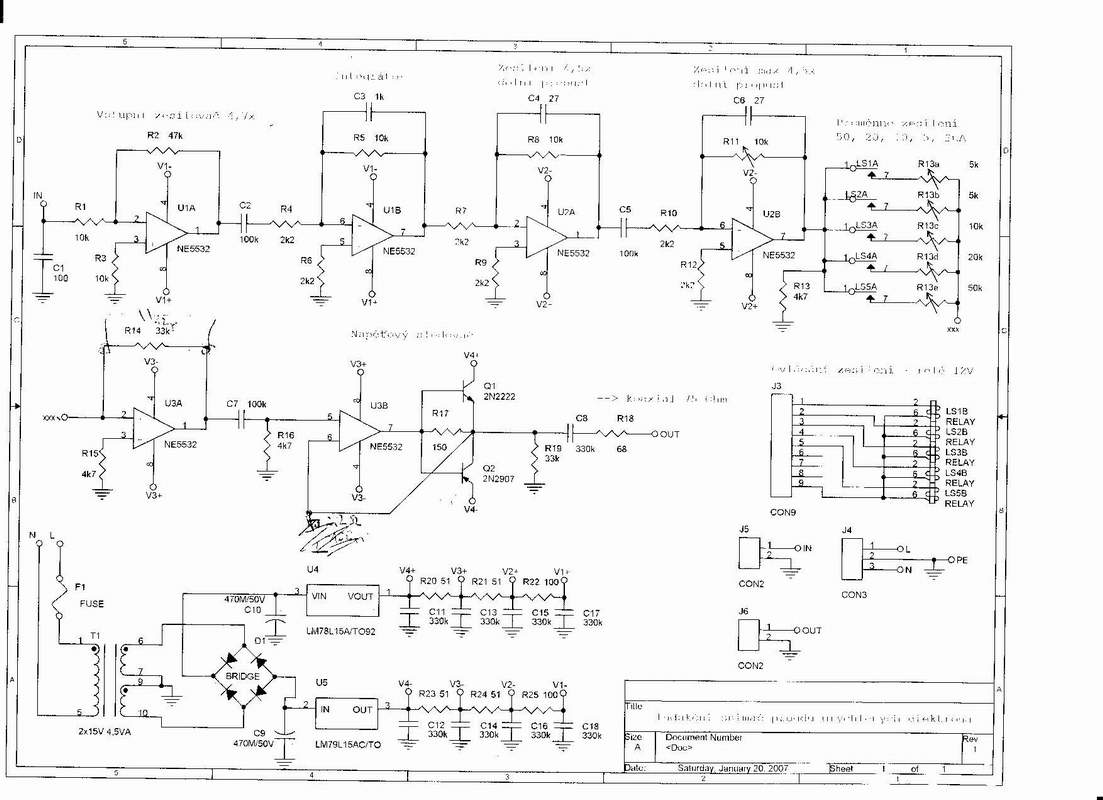

jen pro orientaci prikladam schema, ktere je zapojeno ted

#12 Příspěvek od **Cust** » 07 čer 2007, 17:45

sendyx:
o LT jsem taky premyslel, mam s nema vybornou zkusenost
ty hybridni ale neznam, mas nejake cislo to OZ?

#13 Příspěvek od **Sendyx** » 07 čer 2007, 17:51

Musel bych se podívat do dokumentace... ale není to přímo výrobek LT.

ZdenekHQ · #14 Příspěvek od **ZdenekHQ** » 07 čer 2007, 19:02

Jesli měříš stejnosměrný úrovně, tak se asi nevyhneš na výstupu proudový smyčce.

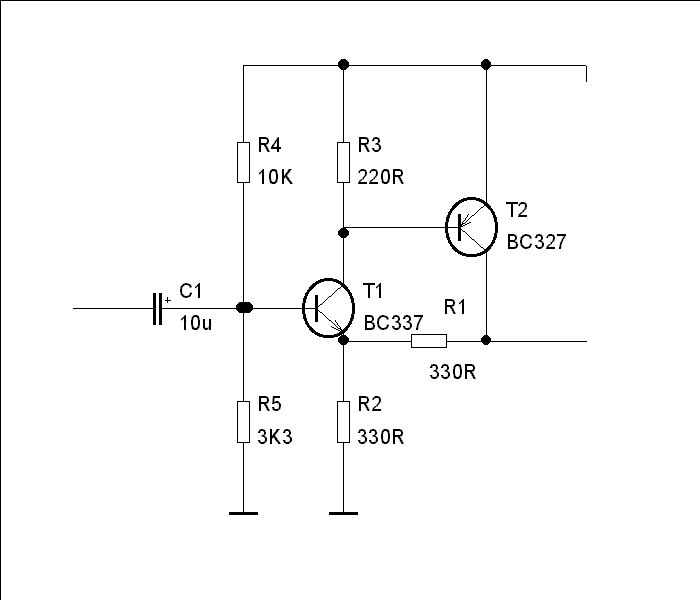

To na následujícím obr. je videozesilovač, určitě bude chodit do 10Mhz.

NE5534 myslím nejsou to pravý, to raději LF353 nebo nějakej z rodiny OP (OP37 ?).

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 07 čer 2007, 19:06

Jo, a v tom schematu máš chybu - ten PNP tranzistor v proudovým boosteru má mít přehozený E a C + chybí ti tam odpor pro přizpůsobení koaxu, můžou ti vznikat odrazy...
