CMOS 4017
Moderátor: Moderátoři
Vidíme....

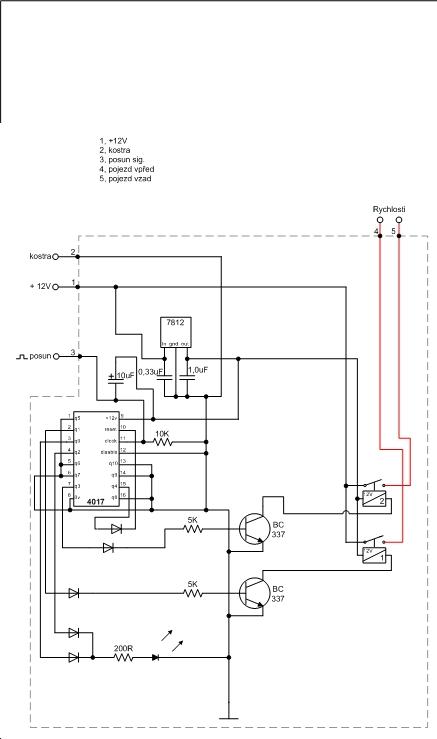

to schéma je nepřehledné a navíc zmenšené - příště to prosím dej do PNG a do rozumné velikosti, ať si to nemusíme zvětšovat. Ten IO má taky nějak divně číslovaný vývody, čísluje se proti hodinovým ručičkám kolem dokola.
Takže:
1) nepoužité výstupy nech nezapojené, když je cpeš na zem, tak jsou do zkratu a pochopitelně to topí
2) Q4 můžeš spojit s MR přímo, bez té diody. S diodou to chce odpor od MR na zem, aby byla určená úroveň L v době, kdy je dioda zavřená (v záv. směru resp. bez napětí). Jinak se to za může resetovat rušením, svody na DPS apod.
Dál činnost asi nepříliš narušující závady:
3) diody v sérii s bázovými odpory BCček jsou úplně zbytečné
4) cívky relé (jsou to relé?) chtějí antiparalelní diodu, jinak časem odejdou BCčka
5) stabilizovat +12 V pomocí 7812, když máš vstup 12 V, nedává smysl, 7812 potřebuje aspoň 3 V úbytku pro svou činnost
6) 200 R k LEDce na +12V je hodně málo, stejně ty výstupy 4017 nedají víc než pár mA a takhle je trápíš skoro zkratem (stáhni si family specification třeba pro řadu hef4000). Dej tam nízkospotřebovou LEDku a odpor tak 4k7.
Čím budíš vstup, že je tam ten kond 10uF proti plusu? Když spojíš vstup natvrdo se zemí, vybitý kond může (pokud je v dobrém stavu) na chviličku shodit napětí na +12 V větvi a čítač se zblbne.
to schéma je nepřehledné a navíc zmenšené - příště to prosím dej do PNG a do rozumné velikosti, ať si to nemusíme zvětšovat. Ten IO má taky nějak divně číslovaný vývody, čísluje se proti hodinovým ručičkám kolem dokola.
Takže:
1) nepoužité výstupy nech nezapojené, když je cpeš na zem, tak jsou do zkratu a pochopitelně to topí
2) Q4 můžeš spojit s MR přímo, bez té diody. S diodou to chce odpor od MR na zem, aby byla určená úroveň L v době, kdy je dioda zavřená (v záv. směru resp. bez napětí). Jinak se to za může resetovat rušením, svody na DPS apod.
Dál činnost asi nepříliš narušující závady:
3) diody v sérii s bázovými odpory BCček jsou úplně zbytečné
4) cívky relé (jsou to relé?) chtějí antiparalelní diodu, jinak časem odejdou BCčka
5) stabilizovat +12 V pomocí 7812, když máš vstup 12 V, nedává smysl, 7812 potřebuje aspoň 3 V úbytku pro svou činnost
6) 200 R k LEDce na +12V je hodně málo, stejně ty výstupy 4017 nedají víc než pár mA a takhle je trápíš skoro zkratem (stáhni si family specification třeba pro řadu hef4000). Dej tam nízkospotřebovou LEDku a odpor tak 4k7.
Čím budíš vstup, že je tam ten kond 10uF proti plusu? Když spojíš vstup natvrdo se zemí, vybitý kond může (pokud je v dobrém stavu) na chviličku shodit napětí na +12 V větvi a čítač se zblbne.
Nikoliv, absolute maximum rating je 10 mA. V datasheetu řady (beru NXP - ex Philips HEF4000 http://www.standardics.nxp.com/support/ ... cation.pdf ) máš specifikaci pro daný úbytek napětí na výstupním MOSu hradla, úbytek je tedy méně než 1 V / 1 mA při 10 V napájení. Při 15 V napájení a úbytku 1,5 V jsou i specifikovány proudy přes 4 mA...
V grafech výstupních charakteristik (třeba http://www.standardics.nxp.com/support/ ... cation.pdf ) vidíš, že hradlo dá za určitých podmínek i 30 mA. Ale povolené maximum je těch 10 mA, které nemá smysl využívat - při nízkém napájecím napětí a vysoké teplotě budeš rád za ty 2 mA na nízkospotřebovou LED. Žádné striktní omezení na 0,5 mA ale u žádné mně známé rodiny CMOS, pokud vím, není - budu rád, když mě přesvědčíš o opaku.
V grafech výstupních charakteristik (třeba http://www.standardics.nxp.com/support/ ... cation.pdf ) vidíš, že hradlo dá za určitých podmínek i 30 mA. Ale povolené maximum je těch 10 mA, které nemá smysl využívat - při nízkém napájecím napětí a vysoké teplotě budeš rád za ty 2 mA na nízkospotřebovou LED. Žádné striktní omezení na 0,5 mA ale u žádné mně známé rodiny CMOS, pokud vím, není - budu rád, když mě přesvědčíš o opaku.
