předělání zdroje???

[radek 1134]

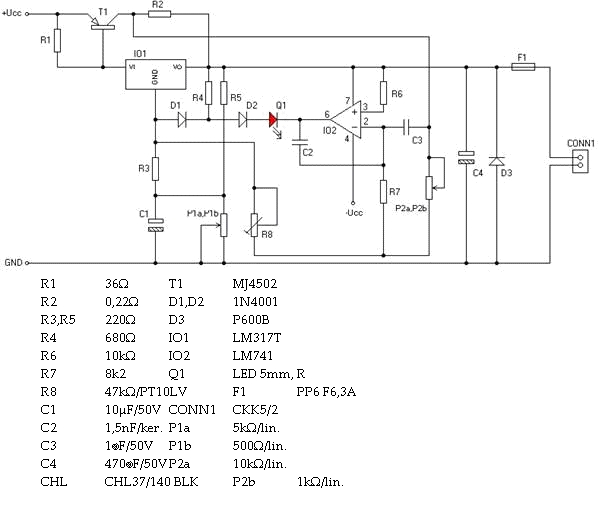

Jde nějak předělat IO1 je to LM 317T chtěl bych aby na výstupu mohlo bejt vyšší napětí a to až 7A Musí se i jiné součástky měnit napište nějaké odkazy jak jej nahradit

[radek 1134]

napětí vsupní má bejt 45V

[EKKAR]

Chceš vyšší napětí, nebo proud? 7A je hodnota PROUDU, ne NAPĚTÍ... Jinak ten IO je tam jen jako řízená reference, od okamžiku, kdy proud přes něj překročí cca 17mA, začne se otevírat tranzistor a přebere na sebe zátěž. Když tam dáš Darlington s velkým kolektorovým proudem a dost velký chladič, chodit by to mohlo - jen je potřeba podle největšího proudu nadimenzovat hodnotu odporu R2 - je v sérii s výstupem a svojí hodnotou vytváří úbytek napětí pro proudové jištění, 0R22 bude při 7A dávat 1,5V - a to je pro řízení toho OZ poměrně dost, na takový proud by měla stačit hodnota o dost menší - klidně 0R1 neboli 0,1 Ohmu...

[radek 1134]

Chci větší napětí i proud napětí 45V a proud 7-8A

[jezevec]

Chlape uvažuj, 45V/8A to je 360W, jak to chceš uchladit!!!

[Split]

a mas na to trafo?

[marostv]

A jake je jeho napajacie napetie a vystupny prud?

[ZdenekHQ]

Musí se i jiné součástky měnit ?

Pro požadované parametry kromě vstupních a výstupních svorek je potřeba změnit zdroj z lineáru na spínaný, t.j. všechny.

[radek 1134]

transformátor je starší má napětí 36V/7A

[bu2520]

tak ti na něm chybí alespoň 10V , ale jinak to zapojení bych řekl není nejvhodnější , spíše bych použil třeba 723

[AmarokCZ]

Na trafu ti nic nechybí, když použiješ k vyhlazení 35mF, tak ti zbude 2.5V na bočník a T1 (navíc je to starší trafo, který je jen na 220V, takže se ti rezerva ještě zvětší).
Chlazení taky nebude problém, teda jen do doby než se rozhodneš napětí snížit na méně než 45V

[radek 1134]

Chtěl bych i místo jednoho tranzistoru T1 použít dva i více aby se rozdělil proud. stačí paralelně zapojit pouze tranzistor nebo jsou potřeba i jiné součástky?

[EKKAR]

Radši nešpekuluj, z Tvého dotazu je vidět, že nejsi zrovna kovaný Bastlíř - co kdyby ses pokusil o nějaký solidnější spínaný zdroj ze stavebnice? Nebo v Amáru tuším 4/2007 vyšel docela hezkej plánek - a je to docela jednoduchý, není to s žádným složitým řídicím obvodem, je tam dvojitý operační zesilovač a 4 hradla CMOS - a dva stabilíky jako reference a napájení toho CMOSu. A s trochou fantazie se to dá poměrně dost dobře upravovat. Jinak údaj 7A na trafu neznamená, že ten proud MUSÍŠ bezpodmínečně využívat na 100% - můžeš si nechat rezervu a zdroj udělat jen na třeba 3A. Větší výkony jsou skoro zbytečné. Já si teda nedovedu představit zařízení, které by stavěl bastlíř a pro oživování by potřeboval zdroj např. 5V/7A, to spíš 5V/70mA, aby to při případné chybě v montáži neshořelo...

[Marcelto]

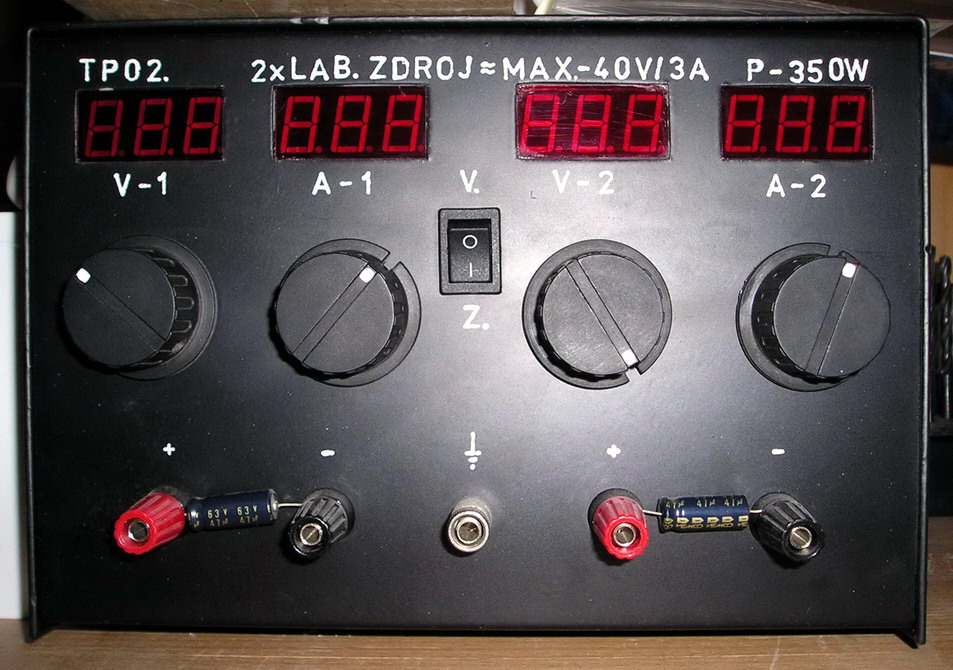

Plne súhlasím z EKKARem, ja som tiež kedysi uvažoval akí zdroj si spraviť do dielne, moje parametre boli 50V regulovateľných plynule od nule a prúd tiež nastaviteľný od 0A do aspoň 5A !!! Ono je pravda na aké konštrukcie ten zdroj plánuješ používať ? Nakoniec som spravil zdroj do 40V a do 3A, po nejakých tých rokoch praxe som zistil že by mi ten prúd bohate stačil aj do 1A. Tie zdroje sú dva nezávislé na sebe len trafo je spoločné ktoré som si namotal sám o výkone cca.350W na jadre EI40x50 zo štyrmi vinutiami lebo sú tam aj digitálne meráky napájané 5V. Bez problémov sa dajú zapojiť do série, potom môžem mať napätie 80V/3A alebo paralelne 40V/6A, stabilizátor je celo tranzistoroví a už mi to slúži niekoľko rokov k maximálnej spokojnosti, je to bezproblémový laboratórny zdroj.

[stepa]

Souhlas s Marceltem a EKKARem, pro takove velke odbery asi spinany zdroj, ale je tady vysoka pravdepodobnost, ze nebudes tahat na 5V 7A, takze ztraty nebudou takove...pro takove ucely je vyborny zdroj z PCcka a na normalni ozivovani staci bohate 2A-3A, ja osobne jsem se pres 2A pri beznem ozivonani jeste nedostal. Bezne pouzivam zdrojik 30V-1A na bazi LM317T, naprosto dostacujici.

to Marcelto: tu fotku hnedka smazni , co ten hlavni vypinac? Fuj! Styd se!
