prosím o radu skušenějších ohledně funkce tranzistoru

Zpráva

Legalos · #1 Příspěvek od **Legalos** » 26 srp 2007, 18:38

Dobrý den,chtěl bych se vás skušených zeptat jakou to vlastně funkci plní v tomto schématku http://www.belza.cz/pcamp/enc.htm tranzistor 2sc945,měl jsem totiž rozděláno více zesilovaču do auta a ve většině byly kromě vykonových io take min. 1 tranzistor a netuším proč tam bývá.Jsem začatečnik :-)

.

David2 · #2 Příspěvek od **David2** » 26 srp 2007, 18:44

Plní funkci předzesilovače. Zvětší zvlnění výstupního napětí aby bylo možno dostatečně vybudit koncový IO.

Legalos · #3 Příspěvek od **Legalos** » 26 srp 2007, 19:13

takže vlastně jako předzesilovač se používá 1 tranzistor,nebo to špatně chápu,nevíte kde najit jednoduché schéma takového 1 tranzistorového předzesilovače???děkuji

David2 · #4 Příspěvek od **David2** » 26 srp 2007, 19:28

těch je na internetu opravdu hodně, na webu mám třeba tohle http://www.dc.evil666.net/index.php?page=article&id=1 , nemusí to být vždy jeden tranzistor, můžou to být i 2 nebo víc, podle toho jaká je potřeba citlivost (doporučuji nastudovat knížku poznáváme elektroniku 1 , od Václava Maliny)

ZdenekHQ · #5 Příspěvek od **ZdenekHQ** » 27 srp 2007, 13:39

Jenom technická - v tomhle zapojení, kdy je zisk definovanej poměrem kolektorovýho a emitorovýho odporu, je lepší nastavit předpětí báze děličem, nikoliv odporem bezi bází a kolektorem. To se používá spíš u uzemněnýho emitoru.

Straw · #6 Příspěvek od **Straw** » 29 srp 2007, 21:21

Zdravím.
Zdenku HQ, v tomto případě je to zapojení v pořádku, protože je třeba zajistit co největší vstupní odpor předzesilovače (proto ani emitorový odpor není blokován elytem) pro správnou funkci korekcí a současně zajistit teplotní stabilizaci jeho pracovního bodu. Použitím můstkové stabilizace prac. bodu (odporový dělič v bázi) by se vstupní odpor výrazně snížil což by ovlivnilo funkci předřazených korekcí. Samozřejmě, když už jsme u toho, by bylo vhodnější použít aktivních korekcí se zapojením korekčního obvodu v záporné zpětné vazbě předzesilovače. Zapojení by nebylo o mnoho složitější a účinek korekcí určitě lepší.
Tak to alespoň vidím já.
Straw

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 30 srp 2007, 09:31

Máš pravdu, já jsem si ani nevšiml, že jsou před tím korekce

(... teď tady kopou vodu, dělají mě přípojku a chystají asfaltování celé silnice, takže mám v dílně i v domě všude milimetr písku a neustále je potřeba něco "operativně" řešit.)

Piitr · #8 Příspěvek od **Piitr** » 30 srp 2007, 12:46

Stejně bych řekl, že má ZdeněkHQ pravdu v tom, že ten dělič by byl lepší. Takhle pracovní bod záleží na zesílení tranzistoru, což je zejména u budícího stupně dost blbý.

Straw · #9 Příspěvek od **Straw** » 30 srp 2007, 19:00

Zdravím.
v žádném případě se nechci hádat, ale nejedná s o budicí stupeň nýbrž o jednostupňový předzesilovač. K tomu pracovnímu bodu - u každého zapojení tranzistoru závisí poloha pracovního bodu mimo jiné na jeho parametrech (tedy i zesílení), proto se používá stabilizace pracovního bodu, v tomto případě kombinace stabilizací kolektorovým a a emitorovým odporem současně, což se velikostí činitele stabilizace přibližuje ke stabilizaci můstkové (odporovým děličem v bázi). V zapojení uvedeného jednostupňového zesilovače velmi malého výkonu s RC vazbou je tento způsob stabilizace prac. bodu více než vyhovující, docílí se žádaných vlastností a pro rejpaly i jeden odpor.
:wink:

Straw

Piitr · #10 Příspěvek od **Piitr** » 03 zář 2007, 15:01

Aha. Koukám, že ten TDA má zisk 30dB. Ani nevím, proč jsem si myslel, že to je budič. Tak to je v pohodě.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 04 zář 2007, 23:01

Když to vezmu do extrému, tak pokud zvednu "ohmické" hodnoty děliče v bázi tak, abych se přiblížil tomu 1M5 z kolektoru a tím pádem vstupnímu odporu zesilovače, tak to stejně bude "cestovat" podle zisku tranzistoru taky.

To už je zvyk - potřebuju velkej vstupní odpor a definovanej zisk, tak tam dám OZ....

Legalos · #12 Příspěvek od **Legalos** » 06 zář 2007, 15:50

zdravím bastlíři po malém odmlčení jsem zkusil postavit předzesilovač podle tohoto odkazu::::::::::

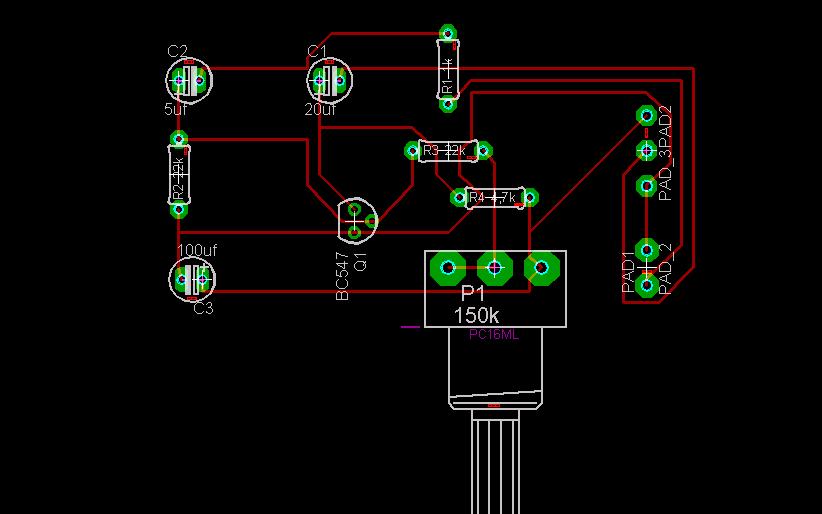

http://www.dc.evil666.net/index.php?page=article&id=1 ukáži vám taky plošný spoj který jsem navrhl v Eagle tady je přiložen v souboru.jde mi o to jestli jsem to navrhnul zprávně protože jakmile jsem to zapojil na repro bez koncového stupně pouze předzesilovač tak z něj šel velice zkreslený zvuk a nevím proč??neporadili by jste mi čím to může byt??zkoušel jsem to měřit i nezávislým nf zesilovačkem ktery používám jako sledovač signálu a signál byl dobrý pouze po tranzistor,za tranzistorem již byl silně zkreslen a opravdu netuším proč. :oops:

Lukas-Peca · #13 Příspěvek od **Lukas-Peca** » 06 zář 2007, 17:05

Předzesilovač zapojit na repro?

#14 Příspěvek od **Hill** » 06 zář 2007, 17:18

Lukas-Peca píše:Předzesilovač zapojit na repro?

Taky zírám.
Předzesilovač je přece od toho, aby předzesílil signál pro jiný zesilovač. Rozhodně (alespoň tento) není určený k tomu, aby dodával výkon do reproduktoru a podle toho se také při přetížení jeho malou impedancí chová.
Zařaď ho mezi zdroj signálu o úrovni nějakých 5-20 mV (dynamický mikrofon, "diodový" výstup v tří- či pětikolíkovém konektoru DIN evropského rádia), z výstupu ti poleze zhruba 100-400mV, což stačí k buzení linkového vstupu téměř každého zesilovače.
Když říkám linkový vstup, může to být vstup pro magnetofon, krystalovou přenosku, AUX a podobně značený.

#15 Příspěvek od **stepa** » 06 zář 2007, 17:56

Mame zacatek skolniho roku...uz je to tady :lol:

. Jak pise Hill...PREDzesilovac to je proto, protoze se radi PRED vykonovy(koncovy) zesilovac...pouze upravuje(zesiluje, korekce,atp..) NEVYKONOVY signal, aby byl dostatecne silny pro vybuzeni koncoveho stupne. To znamena ze kdyz ho napojis na bedny, nic tim neziskas. Kde neni prikon, ani repro nehraje :lol:
