zapojení optozávory

Zpráva

Aqarel · #1 Příspěvek od **Aqarel** » 30 zář 2007, 18:14

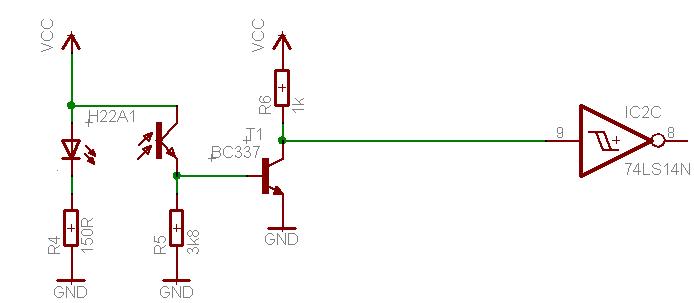

zdravim, kde je chyba v tomto zapojení? když jsem to zapojil odpálili se oba tranzistory. Ten fototranzistor a infra dioda je optozávora h22a1. dík za pomoc

#2 Příspěvek od **jandu** » 30 zář 2007, 18:17

V tom zapojení nie je chyba. Skôr môže byť chyba v prevedení zapojenia. A na aké napätie to pripájaš?

Aqarel · #3 Příspěvek od **Aqarel** » 30 zář 2007, 18:22

#4 Příspěvek od **jandu** » 30 zář 2007, 18:27

Pri správnom "zbastlení" to musí fungovať správne. Je to jednoduchý obvod, prekontroluj poriadne prevedenie - zapojenie nožičiek T1, poradie nožičiek je ebc pri pohľade zospodu a ležiaci na rovnej ploške, zapojenie optočlena nepoznám.

Zirafka · #5 Příspěvek od **Zirafka** » 30 zář 2007, 18:30

Co myslíš, že se stane po připojení napětí a osvětlení fototranzistoru?

1. fototranzistor se otevře a přivede napětí na bázi T1
2. jelikož není nijak omezený proud, u T1 se prorazí přechod báze-emitor
3. zkratovým proudem se zničí o fototranzistor

Řešení:

Do přívodu báze T1 zapojit odpor vhodné velikosti tak, aby se nemohl poškodit.

#6 Příspěvek od **jandu** » 30 zář 2007, 18:38

To Variola - ano, je to možné, prúd cez optotranzistor je obmedzovaný odporom v emitori. Tranzistor T1 je otváraný napätím na R5. Prechod beT1 je max 1,2V a Ib je 300 mA. Riešil by som to radšej deličom na mieste R5.

Crifodo · #7 Příspěvek od **Crifodo** » 30 zář 2007, 18:46

nestačilo by zapojit jen fototranzistor a z jeho kolektorového odporu brát signál pro Schmiťák?

Aqarel · #8 Příspěvek od **Aqarel** » 30 zář 2007, 18:59

to jandu, Variola - díky za pomoc, zkusím tam dát ten rezistor
to Crifodo - ten druhý tranzistor je tam kvůli větší spolehlivosti, aby nedocházelo ke neregistraci některých pulzů

breta1 · #9 Příspěvek od **breta1** » 01 říj 2007, 09:52

jandu píše:To Variola - ano, je to možné, prúd cez optotranzistor je obmedzovaný odporom v emitori. Tranzistor T1 je otváraný napätím na R5. Prechod beT1 je max 1,2V a Ib je 300 mA. Riešil by som to radšej deličom na mieste R5.

Není to přesné - proud do báze T1 záleží jen na tom, jak moc je schopen se otevřít fototranzistor, takže Ib může být klidně i několik A a R5 na to prakticky nemá vliv. V zapojení je chyba, do přívodu báze T1 je nutné vložit odpor (např 100Ohm) a vše bude OK.

#10 Příspěvek od **jandu** » 01 říj 2007, 10:25

breta1 píše:
jandu píše:To Variola - ano, je to možné, prúd cez optotranzistor je obmedzovaný odporom v emitori. Tranzistor T1 je otváraný napätím na R5. Prechod beT1 je max 1,2V a Ib je 300 mA. Riešil by som to radšej deličom na mieste R5.

Není to přesné - proud do báze T1 záleží jen na tom, jak moc je schopen se otevřít fototranzistor, takže Ib může být klidně i několik A a R5 na to prakticky nemá vliv. V zapojení je chyba, do přívodu báze T1 je nutné vložit odpor (např 100Ohm) a vše bude OK.

Malo tab byť Ib max je 300 mA.

#11 Příspěvek od **Hill** » 01 říj 2007, 12:22

Ještě je dobré poznamenat, že proud fototranzistorem nesmí překročit 60 mA, doporučený proud je do 30 mA a kolektorová ztráta fototranzistoru nesmí přesáhnout 150mW, což při omezení proudu na 20-25mA spolehlivě nehrozí.
Spoj do báze T1 je třeba přerušit a vrazit do cesty proudu rezistor o odporu 220 ohmů. A je vystaráno.

Aqarel · #12 Příspěvek od **Aqarel** » 01 říj 2007, 19:00

moc děkuju za pomoc, dnes jsem to zkoušel a funguje to bezproblému
