jednoduchy spinany zdroj

Zpráva

kubikzovocia · #1 Příspěvek od **kubikzovocia** » 03 lis 2007, 14:30

dobry den
chcel by som si spravit jednoduchy spinany zdroj podla tejto URLhttp://pokusy.chytrak.cz/schemata/usporna.htm no nevidim tam napisane ktore vyvody sa maju spojit a ktory kondenzator sa ma odpajkovat a treba to robit aj na ziarovkach s tym IO? mam taku a neviem ako na to lebo k tej s tym IO sa uz moc nevyjadruje.
staci na omotanie tlmivky pouzit obycajny izolovany zvoncekovy drot? alebo to musi byt nejaky specialny na transformatory? dakujem

#2 Příspěvek od **jandu** » 03 lis 2007, 15:46

No súdiac z otázok by som ti nedoporučoval bez zlepšenia tvojich znalostí alebo bez pomoci osoby znalej elektrotechniky sa do toho samostatne púšťať.

K prvej otázke, kde čo zapojiť to je pomerne jasne napísané. Namiesto žiarivky sa použije prepoj /ruší sa teda kondenzátor madzi žeraviacimi vláknami/ a na tlmivku L1 sa navinie nové-sekundárne vinutie. Novonavinuté vinutie sa musí od pôvodného /bude to primárne vinutie/ poriadne odizolovať aby bol zdroj bezpečný.

K druhej otázke: dá sa síce požiť aj izolovaný zvončekový drôt, ale tak sa tam nezmestí dostatočný počet závitov. Vinie sa "smaltovaným" vodičom určeným na vinutia transformátorov či motorov. A počet závitov? Však to tam máš tiež napísané a už z popisu jasne vyplíva, že je to konštrukcia určená pre ľudí s určitou znalosťou elektroniky. Čo tam ale nevidím, je stanovenie priemeru vodiča na sekundári, čo je tiež rozhodujúci parameter a od neho závisí, či bude zdroj dostatočne "tvrdý".

Púšťať sa do takého zdroja by sa mal iba znalý elektrotechnik a podľa tvojich otázok ti asi nie. Takže požiadaj niekoho skúsenejšieho, nech ti pomôže.

jasin · #3 Příspěvek od **jasin** » 03 lis 2007, 20:49

Je tam nezvykle řešený jednocestný usměrňovač, kde autor použil dvě diody!!!!
Také píše, že smysl vinutí je třeba zachovat, jinak se odkouří tranzistory. Ale začátky a konce vinutí neoznačil. Je to ale nesmysl, měnič je dvojčinný a smysl vinutí výstupu nemá význam. Naopak by výstupní usměrňovač měl být dvoucestný.
Jandu má pravdu. Není to návod vhodný pro začátečníky.

Artaban001 · #4 Příspěvek od **Artaban001** » 04 lis 2007, 19:33

To trafo s několikati vinutíma si nevšímej. To je proudový "driver" pro ty trandy a je tam originál od výrobce.
Ten zmíňovaný link je celej o tom, že na tlumivku (označena L1) přivineš ještě jedno vinutí, který diodově usměrníš a použiješ. Jinak odpojíš trubici, zapalovací kondenzátor a krajní vývody pro trubici spojíš nakrátko.
Jinak ten zdroj není příliš bezpečný jednak pro to, že jeho výstupní napětí nemá zaručenou velikost - Je to neřízený a nestabilizovaný a maximální proud je závislý na omezovacím kondu, co je v sérii s tou tlumivkou a druhá věc je ta, že tlumivka nemá příliš místa pro přivinutí pár závitu dostatečně izolovaného drátu - NE JEN SMALTOVANÝ.
Pokud se Ti to nechce dělat, použij "elektronické trafo pro 12V halogenové osvětlení". Protože je to v podstatě to samý..

stevo59 · #5 Příspěvek od **stevo59** » 04 lis 2007, 21:49

Hm, mal som v ruke elektronické trafo pre hologenky pre 60W. Keď tam bola záťaž 3 x 20 W žiarovky, dávalo poctivých 12V. Keď tam bola žiarovka len jedna 20 W, len trošku svietila. Ten zdroj keď nemal nominálnu záťaž dával málo. Ale netvrdím, že sa tak správajú všetky, len vtedy keď sme to el. trafko skúšali nás to zarazilo. Š.

kubikzovocia · #6 Příspěvek od **kubikzovocia** » 05 lis 2007, 17:32

hmmm pola mna je primar uz navinuty na cievke a domotat sa ma sekundar, aspon podla schemy som to tak pochopil. chcel by som to na napajanie 12V metronomu z KTE ?9/2004? podla popisu je tam odbej aj 1A takze tento zdroj na to neni pouzitelny? nevie niekto nejaky velmi jednoduchy zdroj na 12V/1-2A? co najmensi a nemusi byt regulovany najlepsie spinany... ide mi o zamontovanie do jednej skatulky spolu s metronomom. dakujem

Artaban001 · #7 Příspěvek od **Artaban001** » 05 lis 2007, 18:29

kubikzovocia píše:hmmm pola mna je primar uz navinuty na cievke a domotat sa ma sekundar, aspon podla schemy som to tak pochopil. chcel by som to na napajanie 12V metronomu z KTE ?9/2004? podla popisu je tam odbej aj 1A takze tento zdroj na to neni pouzitelny? nevie niekto nejaky velmi jednoduchy zdroj na 12V/1-2A? co najmensi a nemusi byt regulovany najlepsie spinany... ide mi o zamontovanie do jednej skatulky spolu s metronomom. dakujem

Pulsák, na kterej se dá spolehnout z hlediska bezpečnosti a trvanlivosti je velmi obtížné v domácích podminkách postavit. proto raději použij tovární výrobek (adaptér do zdi).

kubikzovocia · #8 Příspěvek od **kubikzovocia** » 06 lis 2007, 16:30

a nedalo by sa to nejako prerobit na nizsie napätie? tak 5-8V? slo by to? myslim nejakym velmi jednoduchym zosikom alebo len tranzistormi?

#9 Příspěvek od **EKKAR** » 06 lis 2007, 19:48

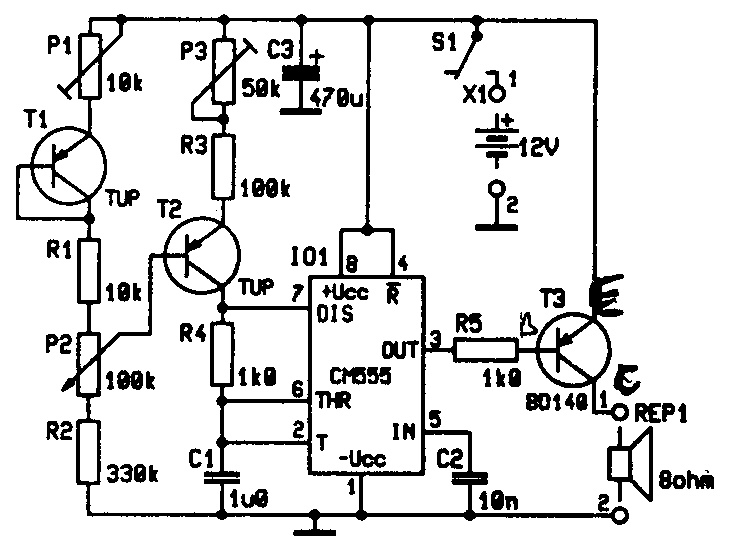

Jestli tam je CMOS verze 555, bude to šlapat i na placatou baterii. Ten pnp tranzistor T1 tak jak je zapojený, totiž stabilizuje napětí pro ten frekvenci klepání určující potenciometr - z něj se část takto stabilizovaného napětí přivádí na T2 coby zdroj proudu. Zapoj to podle plánku a půjč si od někoho regulovatelný zdroj. Nastav nějaký kmitočet klepání a zkus na zdroji pomalu ubírat napětí z počátečních 12V - a poslouchej, jestli se frekvence nezačne samovolně měnit spolu s poklesem napájecího napětí. Chodit by to mělo, je otázkou, jak to bude ve finále stabilní, jestli to nebude utíkat s teplotou a kolísáním napájecího napětí.

kubikzovocia · #10 Příspěvek od **kubikzovocia** » 06 lis 2007, 20:44

mam to zapojene v kontaktnom poli a skusal som to s 5V zdrojom a ziadne zmeny f som nespozoroval ale tukalo to dost potichsie nedalo by sa to zosilnit? a nejako mi to nechce menit spodnu a dolnu hranicu f(p1,p3) su to trimre z SOS a podla datasheetu by mal byt ten stredny vyvod bezec ale ziadnu zmenu nepozorujem. musim to napojit na nejaky osciloskop alebo by to nastavenie malo byt znatelne? staci mi na to ako regulovany zdroj atx 12V vetva s potenciometrom zapojenym ako delic napätia?

#11 Příspěvek od **EKKAR** » 06 lis 2007, 21:29

A na 12V Ti to ty meze mění? Potenciometr jako regulátor napětí nezkoušej, buď bude dost odolný a pak to nebude dělat nic, nebo si z něj rychle pořídíš generátor dýmu. Jestli chceš z výstupu PC zdroje něco regulovat, zapoj tam LM317 v katalogovým zapojení a budeš mít regulaci.

kubikzovocia · #12 Příspěvek od **kubikzovocia** » 06 lis 2007, 22:41

nie tie medze nemeni vobec
