Mam takovej problém, narazil jsem na zesilovač cca 2x 100W s nesymetrickým napájením(soudím podle trafa 47V/4A). Jednen kanál chodil v pohodě a na druhém byli odpáleny koncáky. Ty jsem vyměnil a hrál výborně. Do té doby než jsem se rozhodnul, že vyrobím chybějící horní kryt. Bez jakéhokoli zásahu do zapojení při zapnutí začal něuvěřitelně bručet(oba kanály najednou!) proto jsem hledal závadu ve zdroji(výměna můstku a kondenzátorů) a nic nepomohlo! Zkusil jsem i jiný trafo a dělá to pořád..už nevim co s tim...poraďte:(

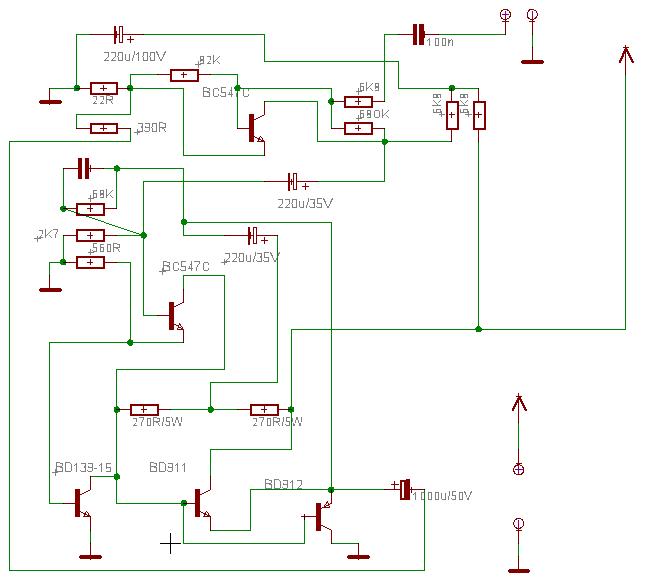

Přikládám překleslený schéma v eaglu (trošku prasecky-tak jak byli rozmístěný součástky a propojil)
ŠÍLENEJ BRUM!!!
Moderátor: Moderátoři
ŠÍLENEJ BRUM!!!
- Přílohy
-
Bez názvu.JPG- (39.9 KiB) Staženo 160 x
Re: ŠÍLENEJ BRUM!!!
jamesn píše:Přikládám překleslený schéma v eaglu (trošku prasecky-tak jak byli rozmístěný součástky a propojil)
To schéma je nejen prasecky, ale i blbě - takhle by to nemělo ani šanci chodit.
Užs to zkusil bez toho krytu?
No, asi to nějak hrát bude, ale to přechodové zkreslení... prostě určitě tam nemáš zakreslené všechno.
Ale to není důležité, s brumem to nejspíš nesouvisí, leda, že by ten opravený konec nevydržel a žral tolik, že to kondíky ve zdroji neufiltrují.
Další možnosti:
na vstupu ti chybí zem, případně máš přerušený některý spoj k filtračnímu kondenzátoru ve zdroji.
Prostě sis někde některý spoj utrhl nebo blbě připájel.
Ale to není důležité, s brumem to nejspíš nesouvisí, leda, že by ten opravený konec nevydržel a žral tolik, že to kondíky ve zdroji neufiltrují.
Další možnosti:
na vstupu ti chybí zem, případně máš přerušený některý spoj k filtračnímu kondenzátoru ve zdroji.
Prostě sis někde některý spoj utrhl nebo blbě připájel.
No on je problém v tom, že ve zroji vůbec žádný kondenzátory nebyli! Taky sem se divil...Ale hrálo to výborně a do kapely na odposlechy postačující:) Ještě mě tak napadlo(což je asi ta hlavní příčina), že když jsem dělal tu krabičku, tak sem používal flexu a vrtačku a to se součástkám asi moc nelíbilo! Co by tedy po mém ,,vyvádění,, mohlo bejt v čudu? Asi konce že?
