Jednoduchý stroboskop pro seřizování otáček gramofonu

[ZdenekHQ]

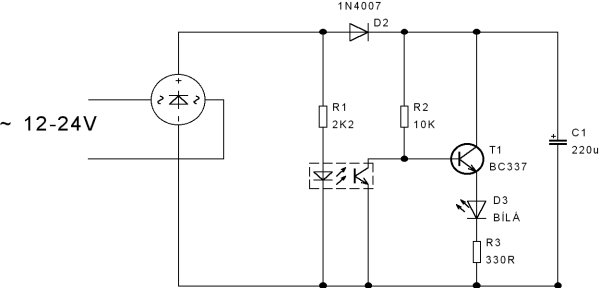

Jelikož by se měl časem objevit v uploadu naskenovaný strobo-kotouč pro seřizování otáček gramofonu, dávám k dispozici schema jednoduchého stroboskopu. Funguje při použití supersvítivé LED i ve dne.

[PCman]

Jakou frekvencí dioda bliká? a co to je v tom rámečku to je fototranzistor?To jsem nějak nerozluštil a ani ve scháma není napsané označení.

[Hill]

Dvojnásobkem síťové.
Já v tom čtverečku vidím optočlen s fototranzistorem.
Vzhledem k provozním podmínkám a účelu použití bych si nelámal hlavu s tím, zda použít třeba CNY18-5 v kulatém pouzdře s drátovými vývody, nebo CNY71, TLP621, PC816, CNY21, CNY65....
Po drobné úpravě zapojení tam jde použít hromada jiných.

[EKKAR]

A to v tom kroužku je normální můstek, takže na LED toho optronu se přivádí dvojcestně usměrněné nevyhlazené napětí s kmitočtem 100Hz - pokud tedy je můstek napájen z běžného síťového trafa. Dioda D2 odděluje vyhlazovací kond C1, aby nezrušil budicí impulsy. Optron ovládá spínací tranzistor, který zase řídí bílou LEDku. Já osobně bych spíš viděl LED i s předřadným odporem v kolektoru toho trandu, ale to je věc názoru - v emitoru posouvá spínací úroveň o svůj úbytek v propustném směru.

[Hill]

Čím kratšími impulsy ta LEDka bude napájená, tím ostřejší zdánlivý obraz značek na kotouči vznikne.

Jinak na upload jsem dal soubor kontrola_gramofonu.zip znovu (10.1.2015).

Je v něm stroboskopický kotouč, šablona pro laickou kontrolu vodorovného snímacího úhlu přenosky a stručný návod k použití.

[ZdenekHQ]

Jinak v originále byl použit optron KB817 (či PC817 apod.), tranzistor BC547 a v podstatě lze použít jako zdroj součástek jakýkoliv vyřazený monitor či BTV či spínaný zdroj z PC, většinou jsou tam všechny potřebné součástky kromě LED a trafa...

[PCman]

http://www.vinylengine.com/cartridge-al ... tors.shtml
tady je spousta šablon jak na seřízení ramene tak i na otáčky ale anglicky skoro neumím tak ani nevím proč jich tam je tolik.Můžete mi někdo poradit kterou si mám udělat pro gramec NAD 5120 je to s tím kuprextitovým ramenem ale mám i to z NC to trubkové.Myslím že těch šablon tam je proto tolik že je to podle délky ramene.Poraďte která bude optimální.

[Hill]

Podle rozteče osy talíře a osy raménka si vyber příslušnou šablonu. Jinak je tam jedna univerzální (když víš, kde jsou null-points, tedy body s nulovou chybou snímacího úhlu) a jedna ještě univerzálnější (arc retraktor - to pro případ, že znáš rozteč ložisek, ale nehodí se na ni žádná z ostatních šablon).
Jinak u NAD je rozteč daná, tím i přesah a úhel zalomení raménka (resp. uchycení přenosky). A tomu dobře vyhovují ty dva nulové body podle J.Pešáka na uploadu.

A něco dělej s tou angličtinou, blíží se pololetí!
Já už dělám šestou lekci...

[CZJKP1]

Kdyžtak to Hoďte na můj upload

Kód: Vybrat vše

http://elektronka.4shared.com/

Poprosím do složky upload

Jirka

[hafca]

Kdysi v dávnověku někde vyšel tenhle, snad bude stačit. Nejlíp ukazoval pod zářivkou.
Je to jen náhled, velký stroboskopický kotouč je v RARu

[CZJKP1]

JJ

Dokonce jsou různé druhy kotoučů na radiohistroia.sk

Ale tady se mluví o elektrickým stroboskopu s LED

Jirka

[Hill]

To osvětlení stroboskopu s LEDkou vlastně jen simuluje blikání zářivky nebo doutnavky.

[tom666]

Na VINYLENGINE som davnejsie nasiel kompletny navod na zhotovenie "standalone" stroboskopu:

http://www.vinylengine.com/diy-strobe.shtml

Diskusia ohladom tohoto zariadenia prebieha tu:

http://vinylengine.com/phpBB2/viewtopic.php?t=5651

[Hill]

Taky si přisadím: od doby propojení většiny energetických soustav v Evropě se tolerance kmitočtu sítě dost podstatně zúžila, nepatrné ujíždění značek na kotouči také nezaregistruješ, takže nějaký standaněco poněkud ztrácí na významu.

[kulikus]

Vymenil jsem remenicku v gramo. Prednes je zrychleny i na nejmensi otacky nastavitelne regulacni elektronikou (LP na 33) - kroutil jsem trimrikem L v telese motorku. Trimr H se asi tyka otacek 45, kaze jsem ho nezkousel.

Pokud je remenicka mensi nez puvodne byla, cekal bych naopak nizssi otacky vlivem vetsich trecich sil. Domnivam se tedy, že je to problem regulace. Pod vickem motorku je elektronika se dvema trimry oznacenymi L a H. Nez se v tom zacnu vrtat, jsou moje predpoklady ohledne znaceni trimru spravne? Kde hledat dale?
