Predzosilovac,koncak sama lampa-zdenoeddie

Zpráva

#1 Příspěvek od **zdenoeddie** » 09 pro 2007, 15:20

Zhanam osvedcenu schemu na predzosilovac s ekvalizerom pre elektronkovy zosilovac.
Zosilovac je 1xECC83 , 2x EL34.
Raz na nete som videl schemu myslim ze to bolo s ECC83 aj so zapojenymi magickymi okami EM84, dali sa regulovat vysky,stredy,basy. A ja blbec som si to neulozil :cry:

a teraz sa uz k tomu neviem dostat. :bordel:

Ak ma niekto podobnu schemu (alebo mozno aj prave tuto) prosim ozvite sa. Hlavne aby sa tam dali zapojit tie magicke oka a aby to malo ekvalizer.
A este jedna otazocka.Da sa spravit ekvalizer napriklad 5-pasmovy ale namiesto OZ by sa pouzila elektronka? Myslim si ze by nebol problem,len by obvod trebalo upravit pre elektronku (napriklad spominana ECC83). Moja predstava je postavit si nieco podobne ako mam doma 5 kanalovy predzosilovac/ekvalizer/mixer ale s elektronkami.
Dakujem velmi pekne.

DKL · #2 Příspěvek od **DKL** » 09 pro 2007, 20:25

Nebylo to náhodou zapojení z této adresy? http://ventil.xhaven.net/old/hudba-zosik.html . Sice tam není žádná indikace, ale snad je to ono. Jinak mám dojem že zapojení pochází z PE 2/ 2006.

#3 Příspěvek od **zdenoeddie** » 09 pro 2007, 21:53

Nooo, take nieco, akurat tam bola ta indikacia,ale pozdava sa mi ta schema,len keby niekto vedel poradit ako tam pripojit tie magicke oka.A ako tam prirobit ten ekvalizer.

#4 Příspěvek od **stepa** » 09 pro 2007, 22:28

Myslim si ze z techhle schemat to nejak poskladas
http://lampac.kvalitne.cz/

#5 Příspěvek od **zdenoeddie** » 09 pro 2007, 23:55

OK dakujem,budem si musiet k tomu sadnut a prejst si to poriadne.Ale co som teraz pozeral nikde som nenasiel zapojenie magickeho oka k predzosilovacu,kto vie ako na to prosim o pomoc,nechcem dopadnut ake minule s tymi budikmi :roll:

. Mozno ze je to blbost davat magicke oka na predzosilovac,ale ako som uz spominal chcem vyrobit nahradu tranzistoroveho predzosilovaca a tam su indikatory pouzite.Dakujem.

#6 Příspěvek od **stepa** » 10 pro 2007, 00:20

Tak sry...postnul jsem to, aniz bych stahnul ten 40MB soubor...po stazeni jsem v nem nic pouzitelnyho nenasel

#7 Příspěvek od **zdenoeddie** » 10 pro 2007, 02:10

stepa píše:Tak sry...postnul jsem to, aniz bych stahnul ten 40MB soubor...po stazeni jsem v nem nic pouzitelnyho nenasel

no az take nepouzitelne to nie je,ta schema je dost zaujimava pravdepodobne podla nej urobim indikaciu na koncovy stupen-vybudenie repro, len ako som uz pisal chyba mi ta indikacia na predzosilovac,nikde to nemozem najst. Uvital by som aj ten 5-pasmovy ekvalizer s elektronkou. Chcem to robit az v lete,casu je dost,ale material treba pomaly zhromazdovat (na zosilovac som zhanal material cca 2 roky).

#8 Příspěvek od **Hill** » 10 pro 2007, 07:16

Indikátor s magickým okem v předzesilovači ti takovou paseku, jako ručkové indikátory, neudělá, zatěžuje měřený obvod jen nepatrným zlomečkem proudu, jaký potřebuje ručkový měřák: ten je žrout a potřebuje nakrmit proudem. To znamená buď ho připojit tam, kde je výstupní odpor zesilovače co nejmenší, nebo měřáku dát vlastní zesilovač.

Magioko v sobě už ten zesilovač z principu má, navíc má tento zesilovač vysoký vstupní odpor a nezatěžuje měřený obvod. A zapojuje se stejně na výstupu zesilovače, jako někde uprostřed, jen nastavení citlivosti se může trochu lišit.

Opráskni zapojení magioka třeba z magnetofonu Tesla Sonet B3 nebo diktafonu Tesla Aktiv a je to.

#9 Příspěvek od **zdenoeddie** » 10 pro 2007, 09:01

OK dakujem.
Nasiel som schemu na http://www.radiojournal.cz/schemata/b3sch.gif
Takze schema zapojenia mag.oka by mohla byt nasledovna:
Obrázek

Akurat postradam udaj anodoveho napatia (da sa vypocitat,ale lepsie keby to niekdo vedel,ako experimentovat) vyznacene cervenou, a je mozne zamenit EM84 za EM80 pripadne EM81 ? Podla datasheetu je rozdiel v citlivosti,ale ked si to dostavim tak by to nemalo vadit nie?
Dalsou vecou je nastavenie citlivosti.Kde a cim?Typujem trimer na vystup predzosilovaca/vstup danej schemy (IN).Hodnota si myslim by mohla byt napr 470k,kedze ako pise pan Hill staci mu neparny prud.Alebo sa mylim?
A schemu na ten diktafon som nenasiel,takze neviem to posudit.Dakujem.

Radix · #10 Příspěvek od **Radix** » 10 pro 2007, 11:02

Velikost anodového napětí není kritická, asi 170 - 250 V.

#11 Příspěvek od **zdenoeddie** » 10 pro 2007, 18:22

No tolko som aj ja typoval,len ako s tou citlivostou, a hlavne ci to co som hore dal schemu ci je to spravne.

Radix · #12 Příspěvek od **Radix** » 10 pro 2007, 20:32

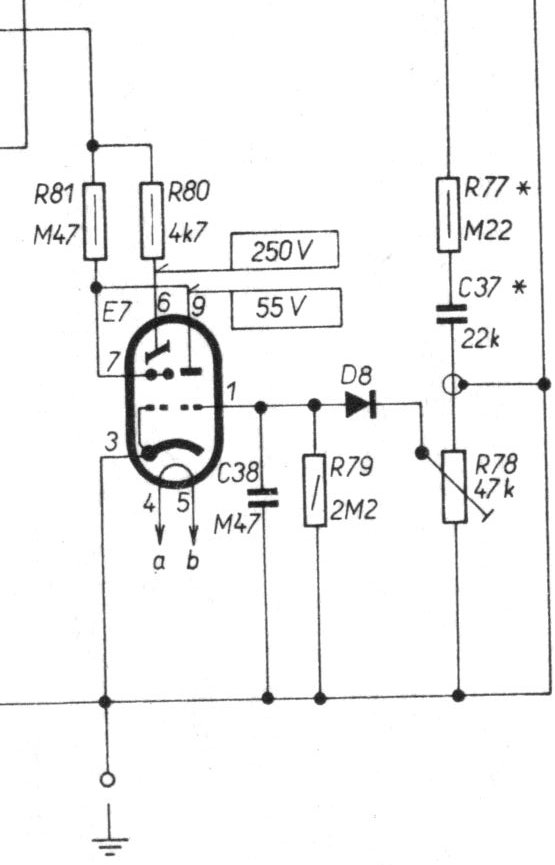

Indikátor s EM84

#13 Příspěvek od **zdenoeddie** » 10 pro 2007, 22:54

Radix píše:Indikátor s EM84

ok dakujem.ta dioda je aky typ?napr. 1N4148 moze byt?
Obrázek

A este mozem zamenit tu EM84 za EM80/EM81 ?

msar · #14 Příspěvek od **msar** » 11 pro 2007, 19:41

Můžeš použít EM80/81 ale katodu připojíš na pin 2(místo 3), stínítko na pin 9(místo 6) a anodu na pin 7(místo 7 a 9).

#15 Příspěvek od **zdenoeddie** » 12 pro 2007, 13:24

msar píše:Můžeš použít EM80/81 ale katodu připojíš na pin 2(místo 3), stínítko na pin 9(místo 6) a anodu na pin 7(místo 7 a 9).

OK jasne dakujem.
Tak uz len ten ekvalizer a o zabavu mam postarane.
