LCD teplomer

[Alino]

Ahoj všetkým.Chcel by som poprosiť tu skúsenejších elektronikov o radu alebo schema.Potrebujem spraviť dig.lcd teplomer.Mám hotový modul panelového 3 miestneho meradla.Každý ho iste poznáte.Napájanie 9V a cena asi 200 sk.Hladám nejaké spolahlivé zapojenie ktoré by sa pripojilo k tomuto modulu a ukazovalo by to priamo údaj v stupňoch.
Skúšal som aj teplomer s C520 a led zobrazovačmi ale bol som hlboko sklamaný z nestability zobrazovaného údaja.Ak viete o niečom prosím poradte.Ďakujem

[Kado]

Vyuzitie LCD voltmetra ako teplomera je opisane v PE 6/2003...

[jandu]

Ako čidlo je možné použiť LM35. Síce potrebuje samostatný zdroj, ale iba 1 rezistor a 2 diodky a máš to v mV/st.Celzia. Zapojenie v datascheete. Práve som to dneska zostavil a pripojil na DMM a fachčí to.

[tatous]

Podívej se na http://hw.cz/teorie-praxe/konstrukce/ar ... lomer.html , LCD pro Nokii se dá koupit za 150,-Kč. Je to jednoduché a rozsah velký a díky DS18B20 i dostatečně přesný.

[jandu]

To tatous:

.............Mám hotový modul panelového 3 miestneho meradla.Každý ho iste poznáte.Napájanie 9V a cena asi 200 sk.Hladám nejaké spolahlivé zapojenie ktoré by sa pripojilo k tomuto modulu .......

Čítaj pozornejšie.

Hľadá sa zapojenie k modulu čítača a nie merač teploty k modulu xxxxx.

[Filda]

jinak ten lm35 o kterém psal jandu je tady http://www.pokusy.chytrak.cz/schemata/LM35.htm

[Kado]

To tatous:

.............Mám hotový modul panelového 3 miestneho meradla.Každý ho iste poznáte.Napájanie 9V a cena asi 200 sk.Hladám nejaké spolahlivé zapojenie ktoré by sa pripojilo k tomuto modulu .......

Čítaj pozornejšie.

Hľadá sa zapojenie k modulu čítača a nie merač teploty k modulu xxxxx.

Trochu ta poopravim, hlada sa zapojenie teplomera k dig.panelovemu voltmetru a nie k citacu!

[tatous]

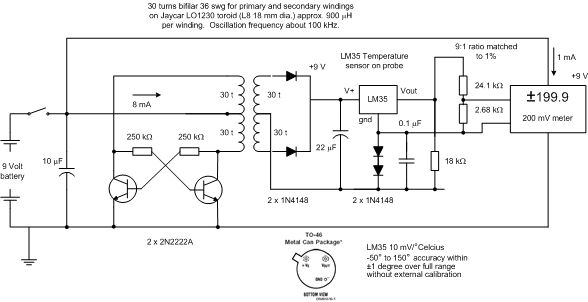

Ano, přehlédl jsem... Připojuji schéma s LM35, původní odkaz je nefunkční. Stránku mám ale staženou, můžu poslat

[Alino]

Ďakujem vštkým za pomoc a rady.Tatous ak máš stránku stiahnutú tak mi ju prosím pošli.Ďakujem
