Technické údaje k trafu

Zpráva

lexxaa · #1 Příspěvek od **lexxaa** » 25 pro 2007, 14:47

Dostal se mi do rukou jeden vysokofrekvenční transformátor ze starého monitoru Acer. Vím na jakých konektorech jsou jaká vinutí. Potřeboval bych vědět nějaké jeho technické údaje jako např. frekvence, počet závitů, výkon, proud..... Je na něm seriové číslo 19-20073-001 LSE a pochází z monitoru ACER ACERVIEW 7176IE 7176IS. Nemám absolutně tušení, kde bych tyto udaje mohl najít. Předem děkuji za jakoukoli radu.

Crifodo · #2 Příspěvek od **Crifodo** » 25 pro 2007, 15:09

Asi myslíš vysokonapěťový?
údaje jako výkon nebo počet závitů se neudávají, ty jsou snad leda tak ve výrobní dokumentaci ve firmě. Provozní frekvence je u každého "multisync" monitoru rozmanitá od VGA přes VESA až někam k 60 kHz u největších rozlišení a podle toho se mění proud.
Napětí na primáru se u 17" monitorů pohybuje okolo 150V, když tak ať mě někdo opraví.
Jestli se dá do jádra přivinout pár závitů, můžeš z poměru napětí pak dopočítat převodový poměr na původních vinutích. Bude to s chybou, něco sežere vestavěný VN usměrňovač a pomocné obvody.

Filda · #3 Příspěvek od **Filda** » 25 pro 2007, 15:35

Tady máš o tom nějaké hovadinky
http://www.danyk.wz.cz/ihvt.html

lexxaa · #4 Příspěvek od **lexxaa** » 25 pro 2007, 18:26

Crifodo píše:Asi myslíš vysokonapěťový?.

Díky za informace, na vysokonapěťový bych brzy určitě taky zeptal. Já mám ale na mysli to impulsní trafo, které napají to vysokonapěťové trafo. Výstupní napětí na sekundáru je 190V. Jenomže když se snažím spínat primární vinutí pomocí MOSFETu (IRF 740), tak mi to v jednom kuse pálí pojistky a tranzistory. Snažím se přijít na to, kde dělám chybu. Jestli jsem zvolil špatný tranzistor, nebo frekvenci....

Crifodo · #5 Příspěvek od **Crifodo** » 25 pro 2007, 18:57

máš jistotu že to trafo bylo OK? v Acerech i ve Viewsonic trafa docela odcházela, stačilo zvolit špatnou frekvenci a monitor si trafo upekl.

lexxaa · #6 Příspěvek od **lexxaa** » 25 pro 2007, 21:01

Crifodo píše:máš jistotu že to trafo bylo OK? v Acerech i ve Viewsonic trafa docela odcházela, stačilo zvolit špatnou frekvenci a monitor si trafo upekl.

Proměřil jsem si primarní i sekundární vinutí a ty mají odpor v rozmezí 0.5 až 1 ohm. To by mělo být OK, ne?

Crifodo · #7 Příspěvek od **Crifodo** » 25 pro 2007, 21:49

mezizávitový zkrat ohmmetrem nepoznáš.
Vn trafo má obyčejně víc sekundárů než jeden a určitě nebude mít jeden ohm.

lexxaa · #8 Příspěvek od **lexxaa** » 26 pro 2007, 13:35

Já ale potřebuju nějaké info k tomu impulsnímu trafu, které dává na sekundáru těch 190V. Pokud mi nebude fungovat impulsní zdroj, tak mi vn trafo bude k ničemu.

Filda · #9 Příspěvek od **Filda** » 26 pro 2007, 14:30

lexxaa: Můžu se zeptat na co to bude sloužit? Nebo to děláš jen tak ze zvědavosti, zda ti to bude fungovat?

lexxaa · #10 Příspěvek od **lexxaa** » 26 pro 2007, 18:08

Dělám si zdroj vysokého napětí ale zasekl jsem se právě u impulzního zdroje. Předělal jsem si zapojení z monitoru Acer, který jsem tu už uvedl. Zapojení toho monitoru je myslím možné stáhnout v download sekci.
Impulsní trafo spínám frekvencí cca 25kHz pomocí obvodu TL494. Při zapnutí mi to upalí přechod drain-source na tranzistoru MOSFET IRF740. Je dělaný na napětí 400V, tak možné, že ho nějaká napěťová špička odpalí anebo teče tím primárním vinutím příliš velký proud... Opravdu nevím, čím to může být.

Crifodo · #11 Příspěvek od **Crifodo** » 26 pro 2007, 18:59

jestli pod tím pojmem "impulsní trafo" myslíš trafo z napájecího zdroje, tak to je obvykle napájeno přímo ze sítě (primární napětí asi 300V ss), pracuje na frekvenci která je synchronizovaná zpětně z rozkladů (kvůli omezení rušení) a zpětnou vazbou se reguluje střída podle energeticky nejvydatnější větve sekundáru. V monitorech bývá často UC3844.
Nezdá se mi ale, že by primár měl okolo 1 ohm.
V obvodu primáru je důležitý člen RC (R-C-dioda) který požere špičky při rozpínání vzniklé rozptylovou indukčností.
Tyhle zkoušky je nejlíp dělat s regulačním trafem a se žárovkou 100W v sérii s napájením, sníží to spotřebu odpálených polovodičů.
Máš tam asi něco blbě. Primární proud se dá hlídat snímáním proudu na emitorovém odporu, řídicí integráče mívají k tomu účelu řídicí vstup.

lexxaa · #12 Příspěvek od **lexxaa** » 27 pro 2007, 12:55

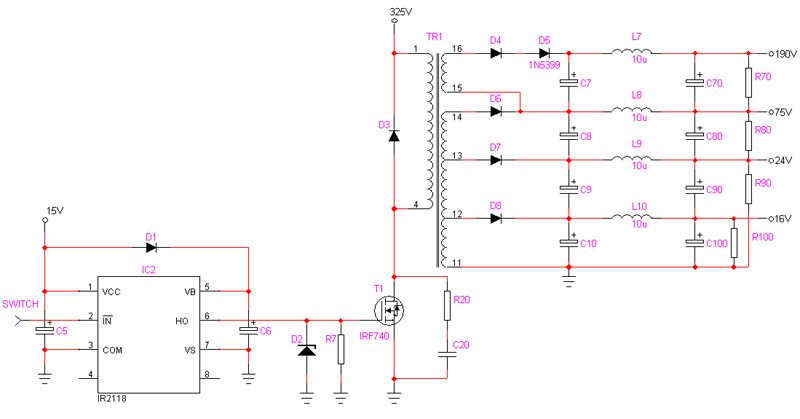

Tak jsem pro jistotu přiložil schéma. Je to pouze výstupní část s transformátorem. Regulaci provadí TL494 a ta funguje správně.
Signál Switch je přiveden na driver IR2118 a ten pak již přímo spíná tranzistor T1. Tranzistor je chráněn RC článkem tvořený R20(1k/2W) a C20(1n/1000V). Dále je připojena paralelně k primárnímu vinutí rekuperační dioda D3(BY500). Když jsem se pokoušel postupně zvyšovat napětí na primáru, tak proudová pojistka 0.5A u zdroje napětí začala fungovat už při cca 10V!

Crifodo · #13 Příspěvek od **Crifodo** » 27 pro 2007, 17:50

Buď je vadná D3 nebo má trafo záviťák, zkus použít na zkoušku nějaké jiné třeba z nějakého PC zdroje, a uvidíš. Díval ses na průběhy osciloskopem?

#14 Příspěvek od **mtajovsky** » 27 pro 2007, 21:22

Předpokládám, že má jít o propustný měnič. Co ta dioda D3? Takhle zapojená nic nerekuperuje, jenom bude rozptylovat ztrátové teplo. Není náhodou příčinou právě ona? Pokud jsou výstupní kondenzátory nějak již nabité, potom se energie mag. pole při rozepnutí tranzistoru v jádře nepřelije do sekundáru, ale způsobí pokračování proudu přes diodu D3. Strmost klesání proudu bude poměrně malá, protože protinapětí brzdící proud v primárním vinutí je jen okolo 0,6 V. Takže se může stát, že další sepnutí tranzistoru přijde v době, kdy vinutím ještě teče proud. Nevidím nikde zpětnou vazbu zmenšující šířku impulsu. V krátké době může proud značně narůst.

Vlastně, když se tak na to zapojení dívám, ta dioda D3 způsobí, že na primárním vinutí trafa je stejnosměrná složka napětí a nárůst ss proudu primárním vinutím není nijak omezen, jen jeho činným odporem.

lexxaa · #15 Příspěvek od **lexxaa** » 03 led 2008, 10:31

Ano jedná se o propustný měnič. Diodu D3 jsem odpájel, ale i přesto mi to odpálilo tranzistor.
Vystupní kondezátory jsou zatížené odpory, takže se sice ne moc, ale budou vybíjet. Energie by se tedy měla přelévat z primáru do sekundáru. Reguluje se vystupní napětí 190V. Šířku impulsu jsem si zatím nastavil jako co nejkratší, abych to trafo moc nevybudil. Nicméně nemohl jsem si s tím moc pohrát, protože hned po připojení mi to spálí tranzistor.
V tuto chvíli mě napadá, jestli jsem opravdu nezvolil příliš malou frekvenci a trafo tak nepřebudil. Trafem by pak procházel příliš velký proud a to by mohlo být příčinou zničení tranzistoru.
