video prepínač 4-8 vstupov - hilfe

Zpráva

Feltech · #1 Příspěvek od **Feltech** » 08 led 2008, 10:27

Ahojte všetci.

Prosím o radu. Potreboval by som schéma pre video switch, alebo prepínač video vstupov napr. z viacerých kamier.
Pozeral som internet na tému MAX4314 (4315), ale moc som toho nenašiel. Tiež som premýšľal urobiť to z dostupných switchov HCF4066 (analog switch), ale neviem, či to zvládne video signál. Audio by šlo bez problémov.
Pokiaľ máte niekto schému, alebo radu (elektronickú, nie cez klasické páčkové prepínače)... prosím dajte vedieť. Díky moc.

#2 Příspěvek od **rnbw** » 08 led 2008, 10:47

Prerabal som mechanicky KVM prepinac na elektronicky - na RGB signaly som pouzil 3x rele, na ostatne signaly stacily nejake 4xxx.

Feltech · #3 Příspěvek od **Feltech** » 08 led 2008, 12:04

no, to je OK, ja by som to chcel celé bez relé, pretože to robí iba problémy.... potrebujem rýchlosť rádovo v milisek a bez zbytočných prúdových a odporových rázov. Čo relé zaručiť nemôže....
tiež by som sa chcel vyhnúť nejakému zákmitu obrazu ide totiž o zariadenie , ktoré sa použije na poloprofi prenos z kamier (nie priemyselných)

Díky aj tak za snahu.

#4 Příspěvek od **Cust** » 08 led 2008, 13:42

pokud jde o kvalitni signal a nemelo by dojit ke ztrate kvality, tak rele je idealni
s tim 4066 by to melo jit taky, ale pravdepodobne to trosku signal ovlivni, vyzkousejto. Ja jsem delal zesilovac signalu z prumyslove kamery s LM318, ktery je skoro trikrat pomalejsi a slapaloto (viditelne zhorsena kvalita) jen na CB obrazu, u barevne kamery doslo ke ztratam barev.

SMITH · #5 Příspěvek od **SMITH** » 08 led 2008, 14:53

V niektorom Aradiu bola kompletná konštrukcia s nejakým MAX om. Niekedy okolo roku 1999

#6 Příspěvek od **RadekB** » 08 led 2008, 18:43

Myslim ze 4053 i 4066 jsou pro prepinani videovstuou bezproblemu pouzitelne. Pouzivaly se i v sat.prijimacich a nijak extreme to signal nedegradovalo. Myslim ze video signal sat.prijimace neni horsi nebo min narocny nez vystup z prumyslove kamery. Pro inspiraci - napr. schema sat.prijimace v modrem AR cca rok 1992.

ZdenekHQ · #7 Příspěvek od **ZdenekHQ** » 08 led 2008, 20:22

Přesně tak. Pro následné zesílení+oddělení se dá použít klasický videozesilovač ze dvou tranzistorů + pár odporů. LM318 ráda kmitá, jako videozesilovač se mě moc neosvědčila.

Feltech · #8 Příspěvek od **Feltech** » 09 led 2008, 07:58

Jasné, díky moc, to dodatočné zosilnenie určite využijem, ešte by ma ale zaujímal fakt, ako urobím monitorovanie vstupu na TV (napr. vstup do switch je kamera, ale zároveň ju chcem mať aj na TV).
Môžem spojiť dva CINCH konektory na video dohromady s tým, že jeden bude vstup do video witch a druhý napojím na TV ako monitor kamery ???? Niečo ako je TV štúdiách, kde monitorujú jednotlivé vstupy a tiež celkový výstup z video zmiešavača/switcha ?

#9 Příspěvek od **RadekB** » 09 led 2008, 08:38

Paralelni spojeni neni dobre, zmenis tim impedanci a muzes mit duchy v obraze. Dej tam minimalne odpory.

#10 Příspěvek od **rnbw** » 09 led 2008, 09:33

Ked chces "rozdvojit" signal, tak na kazdy vystup potrebujes prave ten zosilnovac.

ZdenekHQ · #11 Příspěvek od **ZdenekHQ** » 09 led 2008, 10:41

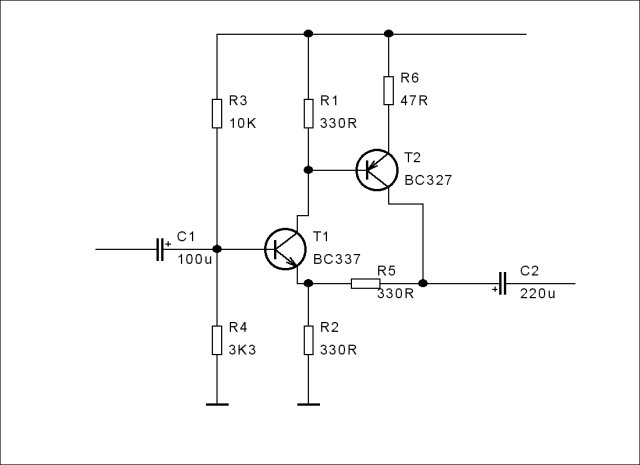

Dva výstupy to ještě utáhne. Nezapomeň na seriový odpor 75ohm pro každý výstup kvůli impedanci.

Pokud chceš trošku vyostřit obrázek, přidej kondík či seriový RC člen paralelně k R2.
